SLK8 - Haut-parleur IBIZA SOUND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive 2 voies
Marque	Ibiza Sound
Modèle	SLK8
Réponse en fréquence	50 Hz - 20 kHz
Sensibilité (1W/1m)	96 dB
Impédance nominale	8 ohms
Puissance admissible maximale	300 W (crête)
Angle de dispersion	90° x 60°
Protection du tweeter	Circuit Sonic Guard
Connecteurs	2 x Speakon NL4 (parallèle)
Haut-parleur grave	Boomer 8 pouces
Haut-parleur aigu	Moteur à compression 25 mm avec diaphragme titane
Matériau du cabinet	Copolymère moulé résistant
Grille de protection	Métallique perforée
Poignée	Ergonomique intégrée
Embase pour pied	35 mm avec vis de sécurité
Points d'accrochage	Pour étriers muraux/plafond (optionnel)
Utilisation	Enceinte principale ou monitor de sol
Angle d'inclinaison	Multi-angulaire pour monitoring
Poids approximatif	10 kg
Dimensions (L x H x P) approx.	45 x 28 x 25 cm
Alimentation	Passive (nécessite amplificateur externe)

FOIRE AUX QUESTIONS - SLK8 IBIZA SOUND

Comment connecter l'enceinte SLK8 à un amplificateur ?

Utilisez un câble Speakon. Branchez le connecteur NL4 à l'entrée de l'enceinte et l'autre extrémité à la sortie de l'amplificateur. Assurez-vous que la polarité est respectée (+1/-1).

Que faire si aucun son ne sort de l'enceinte ?

Vérifiez d'abord les câbles et connecteurs. Testez avec un autre câble ou une autre enceinte fonctionnelle pour déterminer si le problème vient de l'enceinte ou de l'amplificateur. Inspectez les soudures et resserrez les vis des connecteurs.

Puis-je utiliser cette enceinte en extérieur ?

Oui, mais elle n'est pas conçue pour une exposition prolongée à l'humidité, aux températures extrêmes ou aux rayons UV. Protégez-la des intempéries pour éviter une défaillance prématurée.

Comment protéger le tweeter contre les surcharges ?

L'enceinte intègre un circuit Sonic Guard qui comprime le signal de manière inaudible pour dévier l'excès de puissance. Évitez de dépasser la puissance maximale recommandée.

Quelle est l'impédance de l'enceinte SLK8 ?

L'impédance nominale est de 8 ohms. Assurez-vous que l'amplificateur est compatible avec cette charge.

Comment fixer l'enceinte au mur ou au plafond ?

Utilisez des étriers muraux ou de plafond disponibles séparément. Suivez les instructions fournies avec les accessoires. Ne percez pas le cabinet.

Quelle puissance d'amplificateur est recommandée ?

Une puissance d'environ 150 à 300 W RMS sous 8 ohms est conseillée pour exploiter pleinement l'enceinte sans risque de dommage.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs. Nettoyez la grille avec précaution.

Puis-je connecter plusieurs enceintes SLK8 en parallèle ?

Oui, grâce aux connecteurs Speakon parallèles. Assurez-vous que l'impédance totale ne descende pas en dessous de la charge minimale de l'amplificateur (ex: 2 enceintes de 8 ohms donnent 4 ohms).

Où trouver des fusibles de rechange ?

Pour la version active SLK8A-BT, le fusible se trouve dans le porte-fusible au dos. Remplacez-le uniquement par un fusible de mêmes caractéristiques. Contactez votre revendeur ou un service agréé.

MODE D'EMPLOI SLK8 IBIZA SOUND

F - Manuel d'Utilisation

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

Avant la mise en service de votre système de sonorisation, lisez les consignes de sécurité suivantes afin de protéger vos enceintes.

CONSIGNES DE SECURITE

Lire et conserver le manuel et les consignes de sécurité pour référence ultérieure.

Dispositifs de coupure du réseau

a) lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible;

b) Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible;

c) Remplacement du fusible : Attention ! Débranchez l'appareil du secteur et remplacez le fusible uniquement par un fusible neuf qui présente exactement les mêmes caractéristiques techniques que le fusible d'origine. Retirez les vis du porte-fusible, retirez le fusible endommagé et mettez le nouveau fusible en place. Refermez le portefusible et serrez les vis à la main. Rebranchez l'appareil sur l'alimentation électrique.

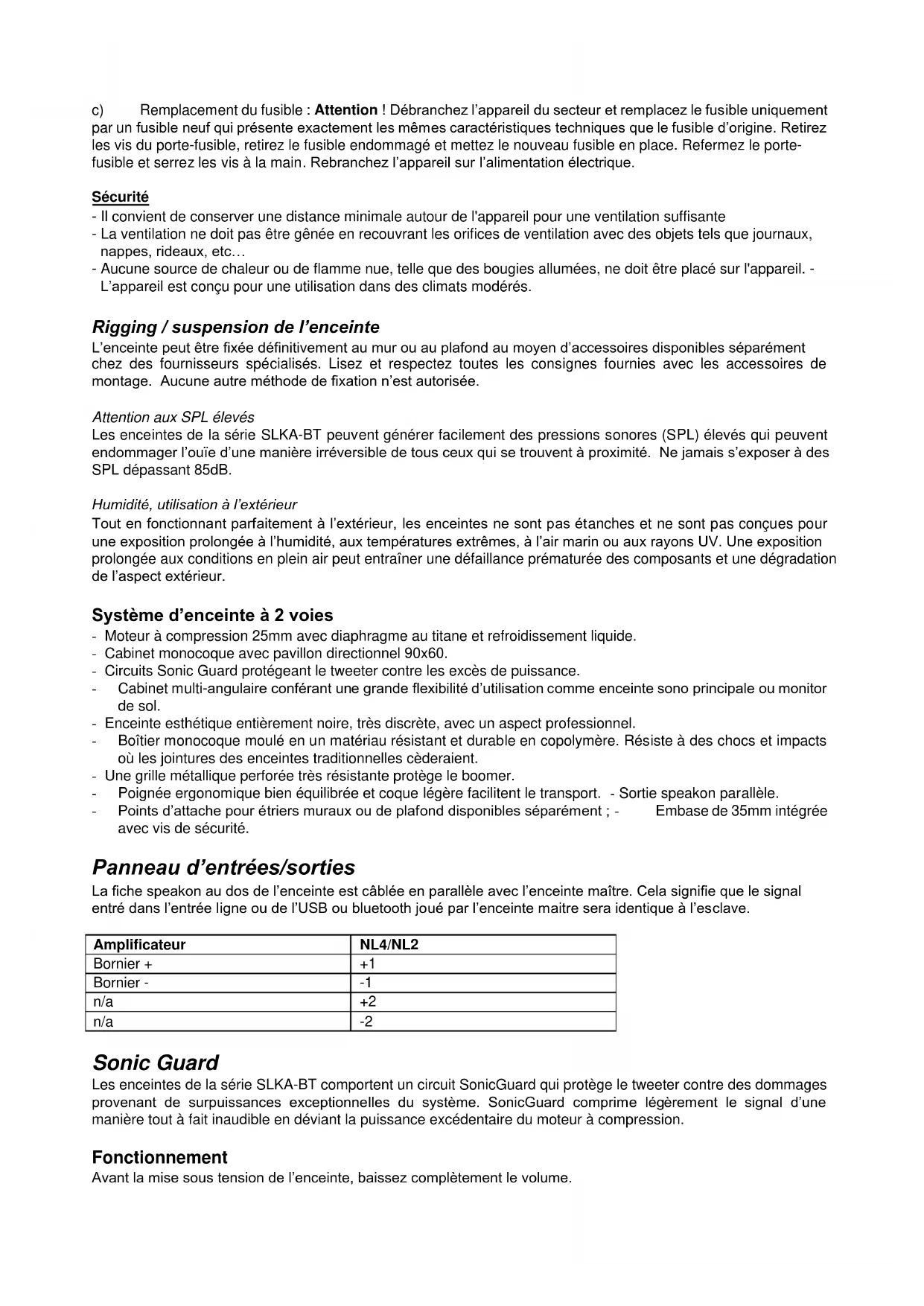

Sécurité

• Il convient de conserver une distance minimale autour de l'appareil pour une ventilation suffisante
• La ventilation ne doit pas être gênée en recouvrant les orifices de ventilation avec des objets tels que journaux, nappes, rideaux, etc...
• Aucune source de chaleur ou de flamme nue, telle que des bougies allumées, ne doit être placé sur l'appareil. - L'appareil est conçu pour une utilisation dans des climats modérés.

Rigging / suspension de l'enceinte

L'enceinte peut être fixée définitivement au mur ou au plafond au moyen d'accessoires disponibles séparément chez des fournisseurs spécialisés. Lisez et respectez toutes les consignes fournies avec les accessoires de montage. Aucune autre méthode de fixation n'est autorisée.

Attention aux SPL élevés

Les enceintes de la série SLKA-BT peuvent générer facilement des pressions sonores (SPL) élevés qui peuvent endommager l'ouïe d'une manière irréversible de tous ceux qui se trouvent à proximité. Ne jamais s'exposer à des SPL dépassant 85dB.

Humidité, utilisation à l'extérieur

Tout en fonctionnant parfaitement à l'extérieur, les enceintes ne sont pas étanches et ne sont pas conçues pour une exposition prolongée à l'humidité, aux températures extrêmes, à l'air marin ou aux rayons UV. Une exposition prolongée aux conditions en plein air peut entraîner une défaillance prématurée des composants et une dégradation de l'aspect extérieur.

Système d'enceinte à 2 voies

• Moteur à compression 25mm avec diaphragme au titane et refroidissement liquide.
• Cabinet monocoque avec pavillon directionnel 90x60.
• Circuits Sonic Guard protégeant le tweeter contre les excès de puissance.
• Cabinet multi-angulaire conférant une grande flexibilité d'utilisation comme enceinte sono principale ou monitor de sol.
• Enceinte esthétique entièrement noire, très discrète, avec un aspect professionnel.
• Boîtier monocoque moulé en un matériau résistant et durable en copolymère. Résiste à des chocs et impacts où les jointures des enceintes traditionnelles cèderaient.
• Une grille métallique perforée très résistante protège le boomer.
• Poignée ergonomique bien équilibrée et coque légère facilitent le transport. - Sortie speakon parallèle.
• Points d'attache pour étriers muraux ou de plafond disponibles séparément ; - Embase de 35mm intégrée avec vis de sécurité.

Panneau d'entrées/sorties

La fiche speakon au dos de l'enceinte est câblée en parallèle avec l'enceinte maître. Cela signifie que le signal entré dans l'entrée ligne ou de l'USB ou bluetooth joué par l'enceinte maître sera identique à l'esclave.

Amplificateur	NL4/NL2
Bornier +	+1
Bornier -	-1
n/a	+2
n/a	-2

Sonic Guard

Les enceintes de la série SLKA-BT comportent un circuit SonicGuard qui protège le tweeter contre des dommages provenant de surpuissances exceptionnelles du système. SonicGuard comprime légèrement le signal d'une manière tout à fait inaudible en déviant la puissance excédentaire du moteur à compression.

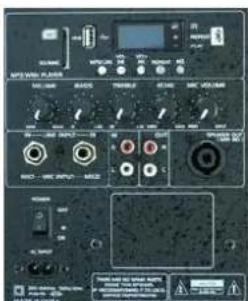

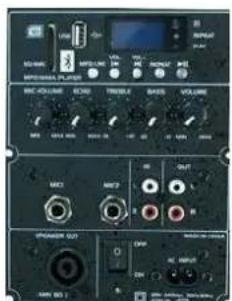

Fonctionnement

Avant la mise sous tension de l'enceinte, baissez complètement le volume.

Branchez le cordon secteur fourni sur la fiche d'entrée AC au dos de l'appareil. La tension d'alimentation doit être de 220-240Vac \~50Hz/60Hz. Mettez le commutateur I/O au dos de l'appareil sur la position « I ». L'interrupteur et la LED bleue en façade s'allument. Insérez une carte SD ou une clé USB dans le port concerné. L'écran LCD s'allume. Vous pouvez effectuer les réglages selon vos besoins au moyen des contrôles à l'arrière ou bien avec la télécommande fournie

SLK8A-BT

Le bouton MUTE n'a pas de fonction.

Sélectionnez la source d'entrée au moyen de la touche USB/SD

Appuyez sur ▶ II pour commencer la lecture ou mettre en pause

Appuyez sur – pour baisser le volume du module USB/SD/BT

Appuyez sur + pour augmenter le volume USB/SD/BT

Appuyez sur ◀ pour revenir au titre précédent Appuyez

sur ▶ pour aller au titre suivant

Appuyez sur EQ pour sélectionner un style de musique parmi les styles proposes.

Appuyez sur les touches numériques pour accéder directement à un titre.

Appuyez sur 🔒 pour basculer entre la lecture unique d'un titre ou la lecture de tous les titres sur votre support.

UTILISATION DE LA FONCTION BLUETOOTH

1. Appuyez successivement sur le bouton MODE jusqu'à arriver au mode bluetooth. La fonction bluetooth du produit est alors en service.
2. Activez la fonction bluetooth sur votre smartphone ou autre tablette.
3. Le produit est reconnu sous le nom « IBIZA-PORT » et peut alors être connecté à l'appareil mobile
4. Vous pouvez maintenant jouer votre musique sur la sono portable en réglant le volume à l'aide du bouton volume général
5. (Ne mettez pas le volume de votre smartphone ou tablette trop haut – max 34 - ce qui évitera une saturation du son de la sono portable)

Diagnostic de Défaillance

Une méthode sûre de déterminer si une enceinte est défectueuse, est de la remplacer par une enceinte dont on sait qu'elle fonctionne correctement. Si la « bonne » enceinte présente les mêmes symptômes que l'enceinte "défaillante", servez-vous de la liste ci-dessous pour identifier le problème.

Aucune sortie

Cause Possible

Câbles haut-parleur

Action

Vérifiez tous les connecteurs.

Utilisez de nouveaux câbles

Vérifiez les soudures.

Serrez les vis sur les connecteurs banane ou Neutrik.

Contrôlez le câble

Inspectez les fils / connecteur pour savoir s'il n'y a pas de fils qui court-circuitent le + et le -.

Amplificateur

Vérifiez si le canal de l'amplificateur reçoit le signal.

La plupart des amplificateurs possède une LED d'entrée signal qui indique la présence d'un signal. Branchez l'enceinte sur un canal de l'amplificateur dont vous êtes certain qu'il fonctionne.

Intermittent

Cause Possible

Action

Mauvaises connexions

Un haut-parleur défectueux peut certes fonctionner par Intermittence mais il est bien plus probable qu'un cordon/connecteur de sortie soit le responsable. Vérifiez l'isolation entre la pointe et la gain des ficher, vérifiez les soudures des connecteur, resserrez la

fiche banane ou Neutrik.

Bruits parasites constants

Cause Possible Action

Appareil électronique Tout bruit constant provenant du câblage de l'amplificateur, de la table de mixage, défaillant dans la chaîne du processeur de signaux, de la source ou d'un appareil de niveau ligne. Vérifiez et du signal corrigez la mise à la masse si besoin est.

Vérifiez si des sources ou des composants électroniques provoquent des bruits parasites. Vérifiez si le blindage est intact.

Mauvais rendu des basses fréquences

Cause Possible Action

Inversion de polarité Lorsque deux enceintes placées à proximité l'une de l'autre sont branchées avec une mauvaise polarité, elles annulent mutuellement leur son, notamment dans les basses fréquences. Vérifiez vos câbles de haut-parleurs pour être sûr qu'ils sont tous branches de la même manière. Vérifiez les câbles signal symétriques pour être sûr qu'ils sont tous correctement câblés.

Caractéristiques techniques

Bande passante.... 50Hz-20KHz

Sensibilité (1W/1m).... 96dB Angle de

dispersion 90^ × 60^

Puissance max ^* 300W

Puissance de l'ampli intégré ....200W max. Impédance

nom. 8 Ohms

* Bruit filtré selon IEC avec un facteur de crête de 6 dB

** Calcul sur la base de la puissance crête et de la sensibilité

Caractéristiques techniques de l'amplificateur intégré

Bande passante.... 55Hz – 20kHz (+/-3dB)

Puissance RMS 100W

THD 1%

Rapport S/B 80dB

Sensibilité d'entrée 250mV
