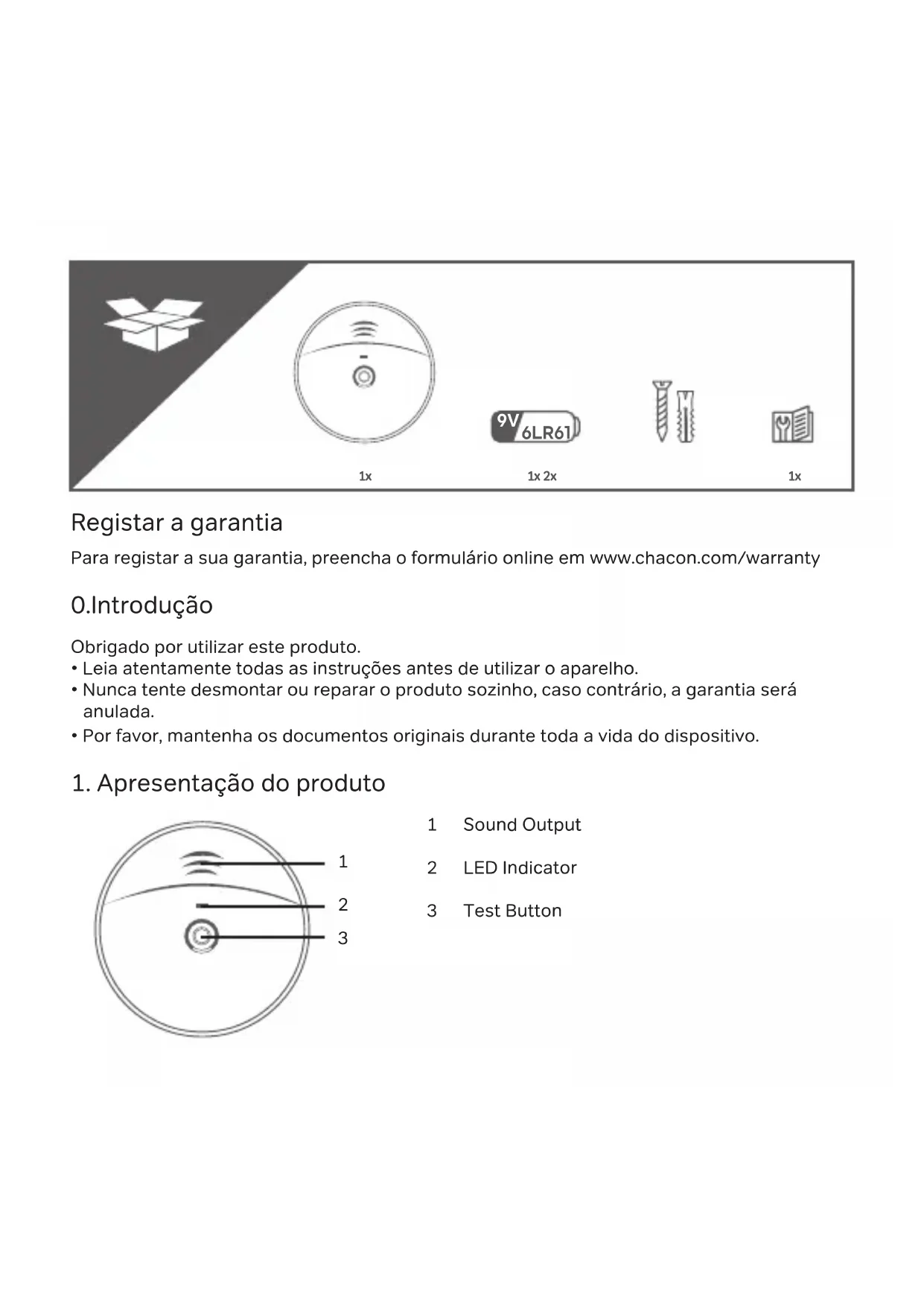

MANUAL DE UTILIZADOR 34234 CHACON

Para registar a sua garantia, preencha o formulário online em www.chacon.com/warranty

0.Introdução

Obrigado por utilizar este produto.

- Leia atentamente todas as instruções antes de utilizar o aparelho.

- Nunca tente desmontar ou reparar o produto sozinho, caso contrário, a garantia será anulada.

- Por favor, mantenha os documentos originais durante toda a vida do dispositivo.

1. Apresentação do produto

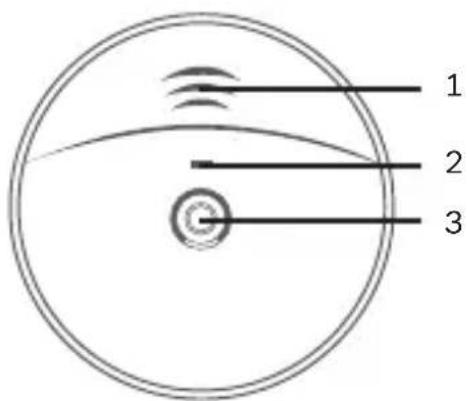

1 2 3

1 Sound Output
2 LED Indicator
3 Test Button

Antes de colocar o sensor de fumo em funcionamento, é importante ativá-lo e testar o funcionamento correto.

1) Coloque a pilha no compartimento e ligue-a como na imagem acima.
2) Coloque a placa de montagem no sensor de fumo e fixe-a rodando para a direita.
3) Teste a ligação correta da pilha e a ativação do sensor de fumo premindo o botão até ouvir um sinal sonoro.

Observação: Se não for gerado qualquer som, o sensor de fumo não está ativado corretamente e, por isso, não deve ser utilizado!

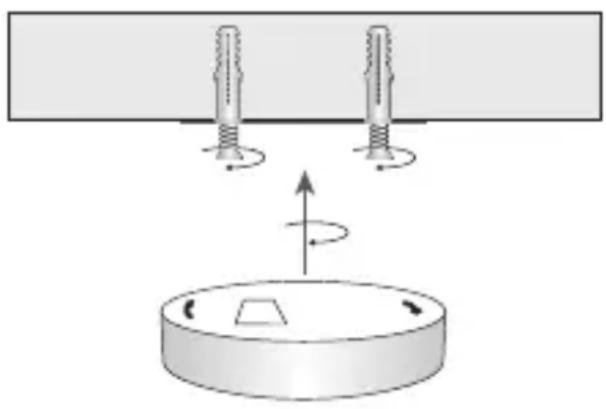

2. Instalação do sensor de fumo

1. Retire a placa de montagem do sensor de fumo
2. Coloque a placa de montagem no local pretendido e assinale com a ajuda de um marcador as localizações dos orifícios.
3. Retire a placa de montagem e faça dois orifícios com um diâmetro de 5 milímetros
4. Introduza as cavilhas de plástico nos orifícios.

5. Insira os parafusos na placa de montagem e aperte-os firmemente nas cavilhas.

6. Coloque o sensor de fumo no suporte de montagem e fixe-o rodando para a direita.

7. Teste o funcionamento correto do sensor de fumo premindo o botão de teste.

Se não for gerado qualquer som, o sensor de fumo não funciona corretamente e não deve ser utilizado!

3. Conselhos de instalação

3.1. Onde instalar um sensor de fumo

Os sensores de fumo devem ser instalados de forma a detetar fumo.

• Instalar na zonas de dormir (em particular nos quartos das crianças)
• Instalar próximo das saídas
• No teto, no meio da divisão
• No mínimo, a 50 cm da parede e de outros objetos
• Altura máxima de instalação de 6 m

3.2. Instalar um sensor nas divisões com geometrias especiais

• Cores com uma largura máxima de 3 m: Máx. 15 m entre 2 sensores de fumo.
• Divisões com tetos inclinados:

o Se a inclinação do teto for superior a 20° em relação à horizontal: os sensores de fumo devem ser instalados, no mínimo, a 0,5 m e, no máximo, 1 m do teto.

o Inclinações parciais do teto: se o teto plano tiver uma largura inferior ou igual a 1 m, considerar que a inclinação do teto é superior a 20°. Se o teto tiver uma largura superior a 1 m, considere que é um teto clássico.

- Divisões com tetos divididos:

o Se a altura das sub-divisões (teto, viga...) for inferior ou igual a 0,2 m, pode ser instalado um sensor de fumo nas vigas ou no teto.
o Se a altura das sub-divisões (teto, viga...) for superior a 0,2 m e a superfície dos painéis de teto for inferior ou igual a 36 m2, o seu teto é normal.
o Se a altura das sub-divisões (teto, viga...) for superior a 0,2 m e a superfície dos painéis de teto for superior a 36 m2, deve instalar um sensor de fumo em cada painel de teto.

3.3. Zonas a evitar para a instalação de um sensor de fumo

• Num ambiente de alto risco de corrente de ar (por exemplo, próximo da climatização ou dos ventiladores).
• Zonas nas quais se produzem combustões regularmente, tais como cozinhas.
• Zonas com elevada humidade, tais como as casas de banho ou próximo de aparelhos como máquinas de lavar loiça ou máquinas de lavar roupa.

4. Utilização do produto

Modo Sinal LED Sinal sonoro
O aparelho funciona corretamente	1 x a cada 32 seg. Nenhum
O aparelho está no modo «teste» 1	x todos os segundos em 3retomas com uma pausa de 1,5seg. entre cada intermitência	1 x todos os segundos em 3retomas com uma pausa de 1,5seg. entre cada sinal sonoro
O aparelho detetou fumo 1 x todos	os segundos em 3retomas com uma pausa de 1,5seg. entre cada intermitência	1 x todos os segundos em 3retomas com uma pausa de 1,5seg. entre cada sinal sonoro
A pilha está fraca 1 x a cada 32 seg.	1 x a cada 32 seg.
O aparelho não funciona corretamente	1 x a cada 32 seg. 1 x a cada 32 seg.

4.1. Pilha fraca

Quando a pilha está fraca, o sensor de fumo vai avisá-lo através de um sinal sonoro repetitivo e vai piscar durante cerca de 30 dias. Substitua as pilhas por um dos tipos de pilhas recomendados descritos no parágrafo «Características técnicas».

• Retire o sensor de fumo da placa de montagem rodando-o para a esquerda e retire a pilha gasta.
• Instale a nova pilha, conforme ilustrado no ponto 1. Apresentação do produto
• Teste o alarme através do botão de teste sempre que substituir a pilha

Quando o sensor de fumo não funcionar corretamente, passa para o modo de erro «aviso de avaria». Experimente limpar o sensor de fumo (ver manutenção) Se não detetar melhorias e permanecer no modo de erro, substitua o sensor de fumo!

5. Manutenção

• Teste o sensor de fumo uma vez por semana para um bom funcionamento com a ajuda do botão de teste. Se o sensor de fumo funcionar corretamente, vai emitir um sinal sonoro. Devido ao volume forte do alarme, certifique-se de que mantém sempre uma distância em relação ao aparelho quando efetuar um teste. Se o sensor de fumo não gerar um sinal sonoro, o sensor de fumo deve ser substituído imediatamente!
• Limpe o sensor de fumo, no mínimo, uma vez por mês para eliminar a sujidade, o pó ou os detritos. Utilize um aspirador com uma escova suave e passe o aspirador nas partes laterais e na tampa do sensor de fumo. Não retire a cobertura superior do sensor de fumo para o limpar por dentro.
• Não tente reparar o sensor de fumo. Se o sensor de fumo apresentar danos relacionados com a funcionalidade, deve ser substituído!
• Muitas vezes, ocorrem falsos alarmes causados pelo pó ou vapor.

6. Avisos:

• Para evitar ferimentos, este aparelho deve estar bem fixo ao teto, conforme notificado nas instruções.
• As pilhas não devem ser expostas a um calor excessivo, tal como sol ou fogo
• Não pinte nem tape o sensor de fumo
• O bom funcionamento do Detector é assegurado pela utilização de uma das seguintes pilhas : Raymax – 6LR61 (9 V 560 mAh) / Duracell – MN1604 (9 V 600 mAh) / Gold Peak – GP1604A (9 V 550 mAh)

Método de deteção: ótico
alimentação: substituível
Tempo de vida útil da pilha: 5 anos
Pilhas recomendadas o Raymax – 6LR61 (9V)	560 mAh)
	o Duracell – MN1604 (9V 600 mAh)
	o Gold Peak – GP1604A (9V 550 mAh)
Volume sonoro >85 dB a 3 m
Sensibilidade do alarme 0,10 – 0,16 dB/m
Zona vigiada 40 m2
Temperatura de funcionamento 0°C - 40°C
Humidade de funcionamento < 93%
Indicador de alarme individual v
Indicação de pilha fraca v
Instalação teto

Reciclagem

Em conformidade com as diretivas europeias DEEE (2002/96/CE) e relativas aos acumuladores (2006/66/CE), qualquer aparelho elétrico, eletrónico ou acumulador deve ser recolhido separadamente por um sistema local e especializado de recolha de resíduos. Não elimine estes produtos juntamente com o lixo doméstico. Consulte os regulamentos em vigor.

A marca em forma de caixote do lixo indica que este produto não deve ser eliminado com o lixo doméstico nos países da UE. De modo a prevenir qualquer risco no ambiente ou saúde humana relacionado com a eliminação não controlada, reciclar o produto de forma responsável de modo a promover a utilização sustentável dos recursos materiais. Para devolver o

aparelho usado, utilizar os sistemas de devolução e recolha ou contactar o fornecedor.

Irá encarregar-se da reciclagem em cumprimento das disposições regulamentares

DoP:34234-0820

Ref: 34234

EN 14604:2005+AC:2008
