Producttype	Rookmelder
Merk	Chacon
Model	34234
Detectiemethode	Optisch
Voeding	Vervangbare 9V-batterij (LR6LR61 of equivalent)
Levensduur batterij	Ongeveer 5 jaar
Geluidsvolume	>85 dB op 3 meter
Alarmgevoeligheid	0.10 – 0.16 dB/m
Bewaakte zone	Tot 40 m²
Bedrijfstemperatuur	0°C tot 40°C
Bedrijfsvochtigheid	< 93%
Installatie	Aan het plafond
Max. installatiehoogte	6 meter
LED-indicator	Ja (knippert afhankelijk van modus)
Testknop	Ja
Indicatie batterij zwak	Ja (piept en knippert)
Storingindicatie	Ja (piept en knippert)
Batterijen meegeleverd	Ja
Certificering	NF (NF292), CE, EN 14604:2005
Garantie	Registratie op www.chacon.com/warranty
Onderhoud	Wekelijkse test, maandelijkse reiniging (stofzuiger met zachte borstel)
Batterij vervangen	Aanbevolen modellen: Raymax 6LR61, Duracell MN1604, Gold Peak GP1604A

Veelgestelde vragen - 34234 CHACON

Waar installeer ik de rookmelder Chacon 34234?

Installeer hem aan het plafond, in het midden van de kamer, minimaal 50 cm van muren en objecten. Geef de voorkeur aan slaapkamers en gangen naar uitgangen. Max. hoogte: 6 m.

Hoe test ik de rookmelder?

Houd de testknop ingedrukt tot u een pieptoon hoort. Als het apparaat werkt, geeft het 3 herhaalde pieptonen. Test het eenmaal per week.

Wat te doen als de melder elke 32 seconden een pieptoon geeft?

Dit duidt op een zwakke batterij of een storing. Vervang de batterij door een aanbevolen 9V (Raymax, Duracell of Gold Peak) en test. Als de pieptoon aanhoudt, vervang dan de melder.

Hoe vervang ik de batterij van de Chacon 34234?

Draai de melder tegen de klok in om hem van de voet te halen. Vervang de oude 9V-batterij door een nieuwe (compatibel). Monteer en test.

Waarom geeft mijn melder valse alarmen?

Valse alarmen worden vaak veroorzaakt door stof of stoom. Reinig de melder regelmatig met een stofzuiger met zachte borstel. Vermijd installatie in de buurt van keukens of badkamers.

Hoe reinig ik de rookmelder?

Gebruik een stofzuiger met een zachte borstel op de zijkanten en de behuizing minstens eenmaal per maand. Verwijder het bovenste deksel niet.

Kan ik de melder schilderen of bedekken?

Nee, schilder of bedek de rookmelder niet. Dit kan de detectie blokkeren en storing veroorzaken.

Wat is de levensduur van de melder?

De melder heeft een levensduur van ongeveer 5 jaar (inclusief batterij). Het wordt aanbevolen om hem na maximaal 10 jaar te vervangen.

Hoe registreer ik de garantie?

Vul het online formulier in op www.chacon.com/warranty om uw garantie te registreren.

Is de melder geschikt voor recreatieve voertuigen?

Volgens de specificaties is hij niet bedoeld voor installatie in recreatieve voertuigen (optie 'Nee' in de NF-kenmerken).

GEBRUIKSAANWIJZING 34234 CHACON

User manual / Mode d'emploi / Gebruiksaanwijzing / Manual de uso Manual de instruções

www.chacon.com

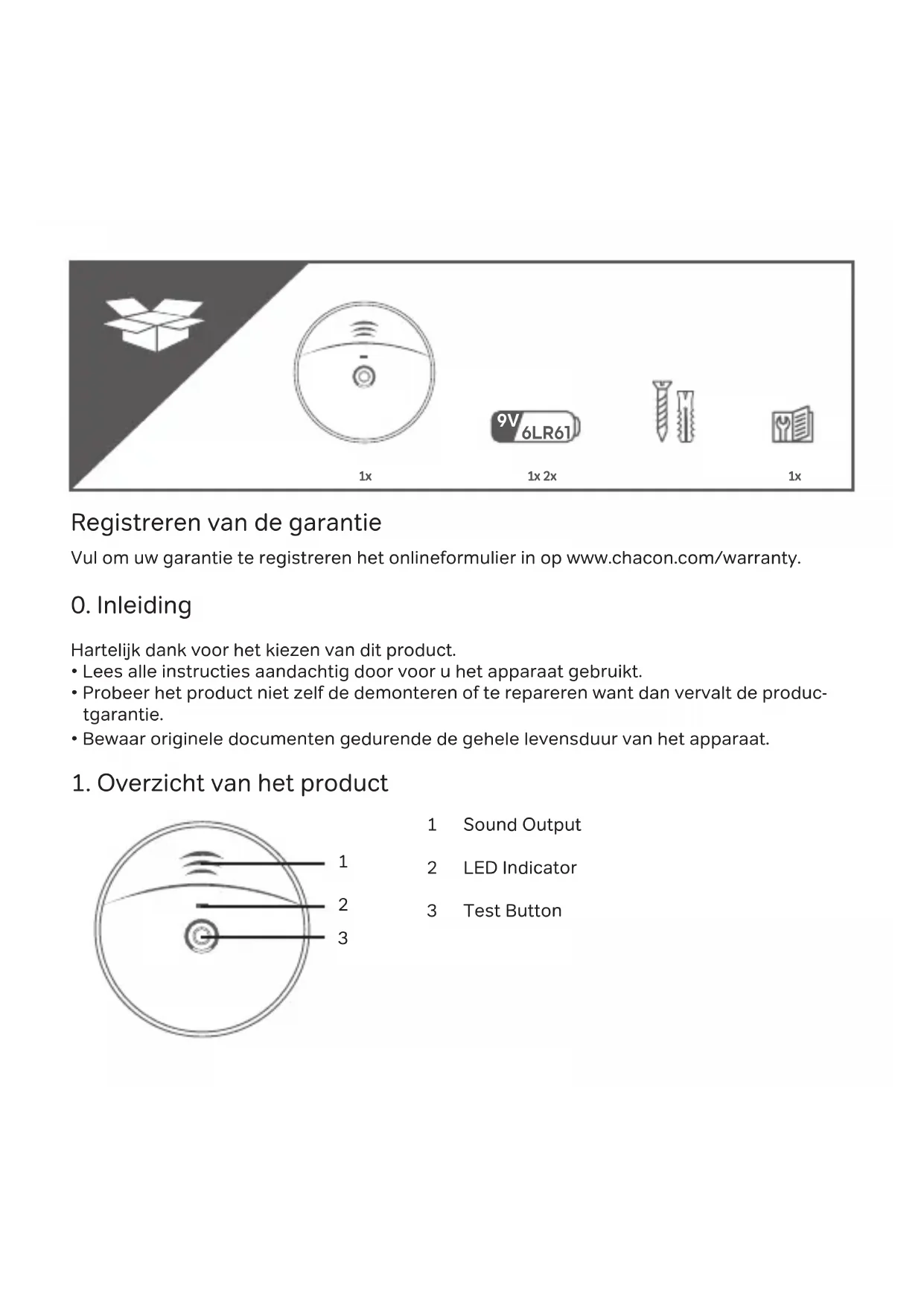

Registreren van de garantie

Vul om uw garantie te registreren het onlineformulier in op www.chacon.com/warranty.

0. Inleiding

Hartelijk dank voor het kiezen van dit product.

- Lees alle instructies aandachtig door voor u het apparaat gebruikt.

- Probeer het product niet zelf de demonteren of te repareren want dan vervalt de productgarantie.

- Bewaar originele documenten gedurende de gehele levensduur van het apparaat.

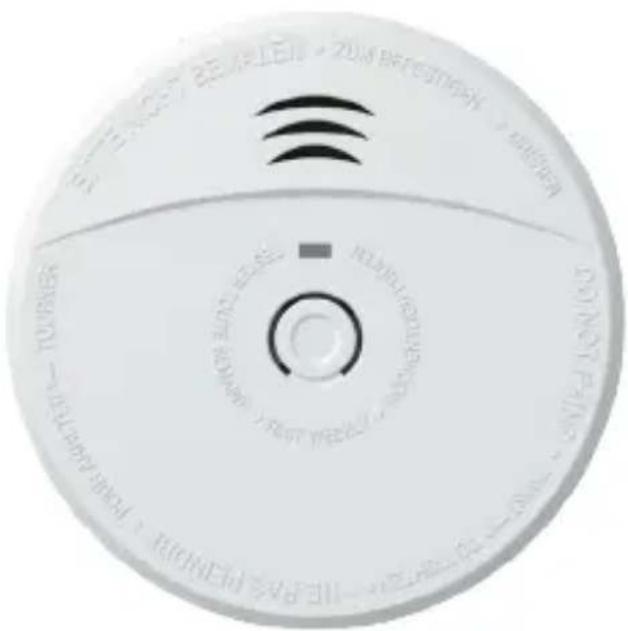

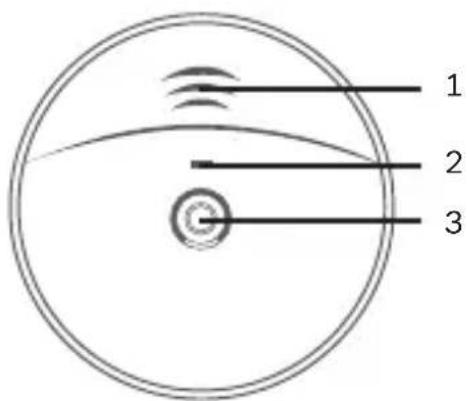

1. Overzicht van het product

1 Sound Output

2 LED Indicator

3 Test Button

Voor u de rookmelder in gebruik neemt, moet u deze activeren en testen of hij correct functioneert

1) Plaats de batterij in het batterijvak en sluit deze aan zoals aangegeven in de bovens-taande afbeelding.
2) Plaats het montageplaatje op de rookmelder en zet het vast door het in de richting van de klok te draaien.
3) Test of de batterij goed aangesloten is en of uw rookmelder geactiveerd wordt door op de knop te drukken tot u een pieptoon hoort.

Opmerking: Als u geen geluid hoort, dan wordt de rookmelder niet correct geactiveerd en mag deze dan ook niet gebruikt worden!

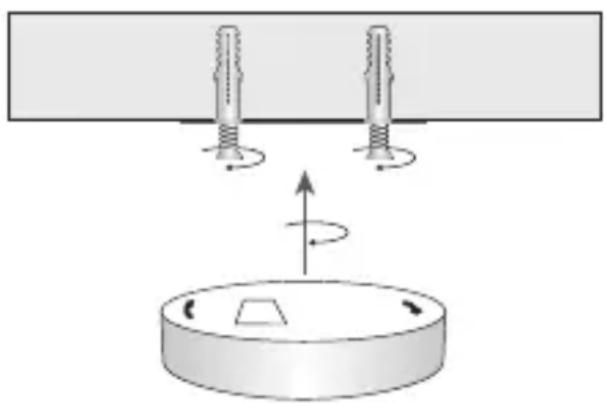

2. Installeren van de rookmelder

1. Verwijder het montageplaatje van de rookmelder.
2. Houd het montageplaatje op de gewenste plek en markeer met een potlood waar de gaten moeten komen.
3. Haal het montageplaatje weg en boor twee gaten met een doorsnede van 5 millimeter.
4. Duw de plastic pluggen in de gaten.
5. Plaats de schroeven in het montageplaatje en zet deze stevig vast in de pluggen.
6. Installeer de rookmelder op het montage-

plaatje en zet deze vast door deze in de richting van de klok te draaien.

1. Test of uw rookmelder correct functioneert door op de testknop te drukken. Als u geen geluid hoort, dan functioneert de rookmelder niet correct en mag deze niet gebruikt worden!

3. Tips voor het installeren

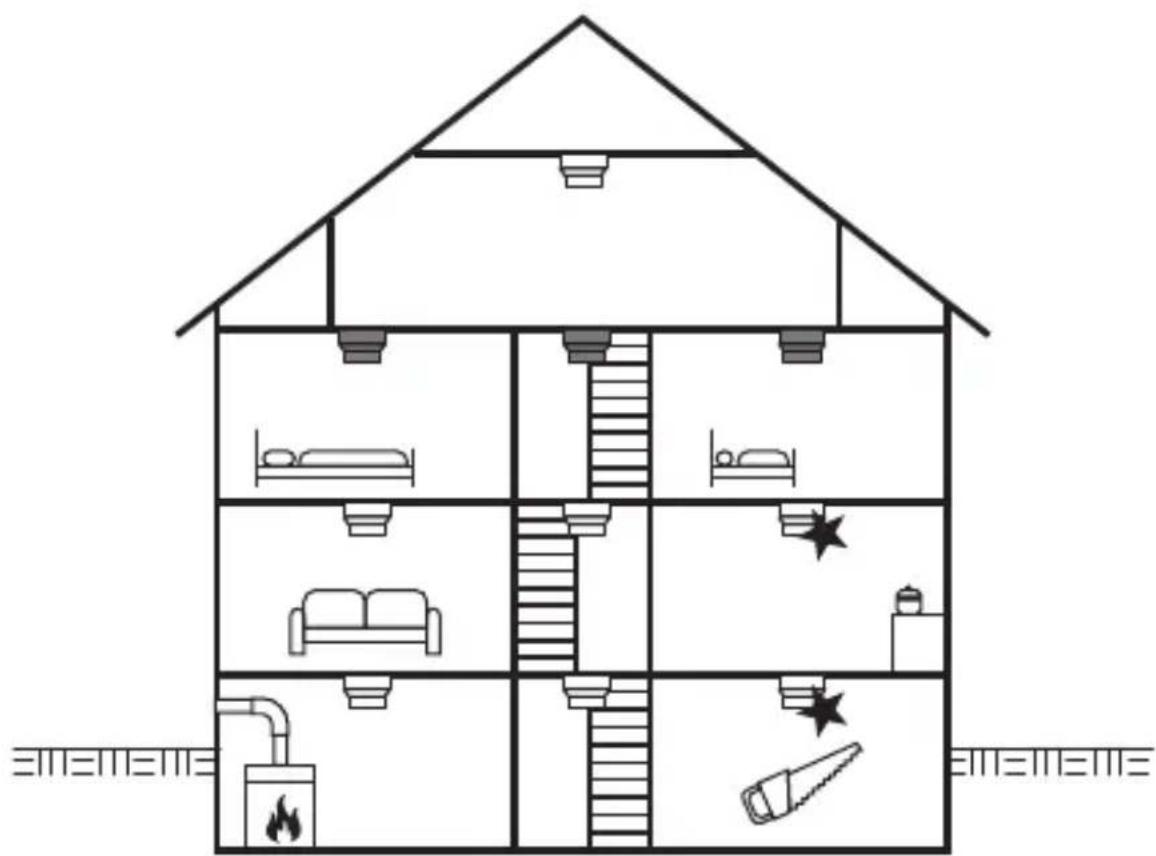

3.1. Waar moet de rookmelder geïnstalleerd worden?

Rookmelders moeten zodanig geïnstalleerd worden dat ze rook kunnen detecteren.

• In de slaapgedeelten (met name de kinderkamers)
• Dicht bij de uitgangen
• Aan het plafond, in het midden van de kamer
• Op minimaal 50 cm van de muur en andere objecten
• Maximale installatiehoogte: 6 m

3.2. Installeren van een rookmelder in kamers met speciale vormen

• Gangen van maximaal 3 m breed: max. 15 m tussen 2 rookmelders.
• Kamers met schuin plafond:

o Als het plafond meer dan 20° schuin loopt ten opzichte van horizontaal: De rookmelders moeten op minimaal 0,5 m en maximaal 1 m van het plafond geïnstalleerd worden.

o Gedeeltelijk schuin dak: Als het platte plafondgedeelte minder dan of 1 m breed is, dan moet het gezien worden als een plafond dat meer dan 20° schuin loopt. Als het plafond breder is dan 1 m, dan kan het gezien worden als een normaal plafond.

- Kamers met verdeelde plafonds:

o Als het hoogteverschil tussen de gedeelten (plafond, balk...) minder dan of 0,2 m is, dan kan een rookmelder geïnstalleerd worden op de balken of op het plafond.
o Als het hoogteverschil tussen de gedeelten (plafond, balk...) meer dan 0,2 m is en de oppervlakte van de plafondgedeelten minder dan of 36 m2 is, dan kan het plafond gezien worden als een normaal plafond.
o Als het hoogteverschil tussen de gedeelten (plafond, balk...) meer dan 0,2 m is en de oppervlakte van de plafondgedeelten meer dan 36 m2 is, dan moet u in elk plafondgedeelte een rookmelder installeren.

3.3 Te vermijden plaatsen voor het installeren van een rookmelder

• Plaatsen waar veel luchtcirculatie is (bijvoorbeeld in de buurt van een airconditioner of ventilatoren).
• Ruimtes waar regelmatig verbrandingsdeeltjes aanwezig zijn, zoals keukens.
• Zeer vochtige plaatsen, zoals badkamers of in de buurt van een vaatwasmachine of was-machine.

4. Gebruik van het product

Modus Ledsignaal Geluidssignaal
Het apparaat functioneert correct 1	keer om de 32 sec. Geen
Het apparaat is in de testmodus 3	keer herhaald 1 keer om de seconde met een pauze van 1,5 sec. tussen het knipperen	3 keer herhaald 1 keer om de seconde met een pauze van 1,5 sec. tussen de pieptonen
Het apparaat heeft rook gede- tecteerd	3 keer herhaald 1 keer om de seconde met een pauze van 1,5 sec. tussen het knipperen	3 keer herhaald 1 keer om de seconde met een pauze van 1,5 sec. tussen de pieptonen
De batterij is bijna leeg 1 keer om de	32 sec. 1 keer om de 32 sec.
Het apparaat functioneert niet correct	1 keer om de 32 sec. 1 keer om de	32 sec.

4.1. Batterij bijna leeg

Als de batterij bijna leeg is, dan waarschuwt de rookmelder u met herhaalde pieptonen en knipperen gedurende ongeveer 30 dagen. Vervang de batterij door een van de aanbevolen batterijtypes zoals vermeld in het hoofdstuk 'Technische gegevens'.

• Haal de rookmelder los van het montageplaatje door deze tegen de richting van de klok te draaien en verwijder de lege batterij.
• Installeer de nieuwe batterij zoals aangegeven in hoofdstuk 1. Overzicht van het product
• Test het alarm met de testknop telkens als u de batterij vervangt.

4.2. Foutmeldingsmodus

Als de rookmelder niet correct functioneert, dan gaat hij in de 'defect apparaat'-foutmodus. Probeer de rookmelder schoon te maken (zie Onderhoud). Als u geen verbetering merkt en de foutmodus houdt aan, vervang dan de rookmelder!

5. Onderhoud

• Test één keer per week of de rookmelder goed functioneert met behulp van de testknop. Als de rookmelder correct functioneert, dan laat deze een pieptoon horen. Zorg er vanwege het hoge alarmvolume voor dat u altijd afstand houdt van het apparaat tijdens het testen. Als de rookmelder geen geluidssignaal laat horen, dan moet deze onmiddellijk vervangen worden!
• Maak de rookmelder ten minste één keer per maand schoon om vuil en stof te verwijderen. Gebruik een stofzuiger met een zachte borstel en ga met de stofzuiger over de zijkanten en het kapje van de rookmelder. Haal het kapje van de rookmelder niet los om de binnenkant schoon te maken.
• Probeer de rookmelder niet zelf te repareren. Als de rookmelder beschadigd is waardoor hij niet functioneert, dan moet deze vervangen worden!
• Vals alarm wordt vaak veroorzaakt door stof of dampen.

6. Waarschuwingen

-- Om verwondingen te voorkomen moet dit apparaat stevig vastgezet worden aan het plafond overeenkomstig de instructies.
- De batterij mag niet blootgesteld worden aan extreme warmte, bijvoorbeeld door de zon of vuur.
- Overschilder de rookmelder niet en dek deze niet af.
- Een juiste werking van de detector wordt gegarandeerd door het gebruik van een van de volgende batterijen : Raymax – 6LR61 (9 V 560 mAh) / Duracell – MN1604 (9 V 600 mAh) / Gold Peak – GP1604A (9 V 550 mAh)

Detectiemethode optisch
Voeding vervangbaar
Levensduur van de batterij 5 jaar
Aanbevolen batterijen: o Raymax – 6LR61 (9 V, 560 mAh)
	o Duracell – MN1604 (9 V, 600 mAh)
	o Gold Peak – GP1604A (9 V, 550 mAh)
Geluidsvolume > 85 dB op 3 m
Alarmgevoeligheid 0,10-0,16 dB/m
Bewaakte oppervlakte 40 m2
Bedrijfstemperatuur 0 °C tot 40 °C
Bedrijfsvochtigheid < 93%
Aparte alarmindicator v
Batterijsignaal v
Installatie plafond
