MANUAL DE UTILIZADOR MarkNet X2000 LEXMARK

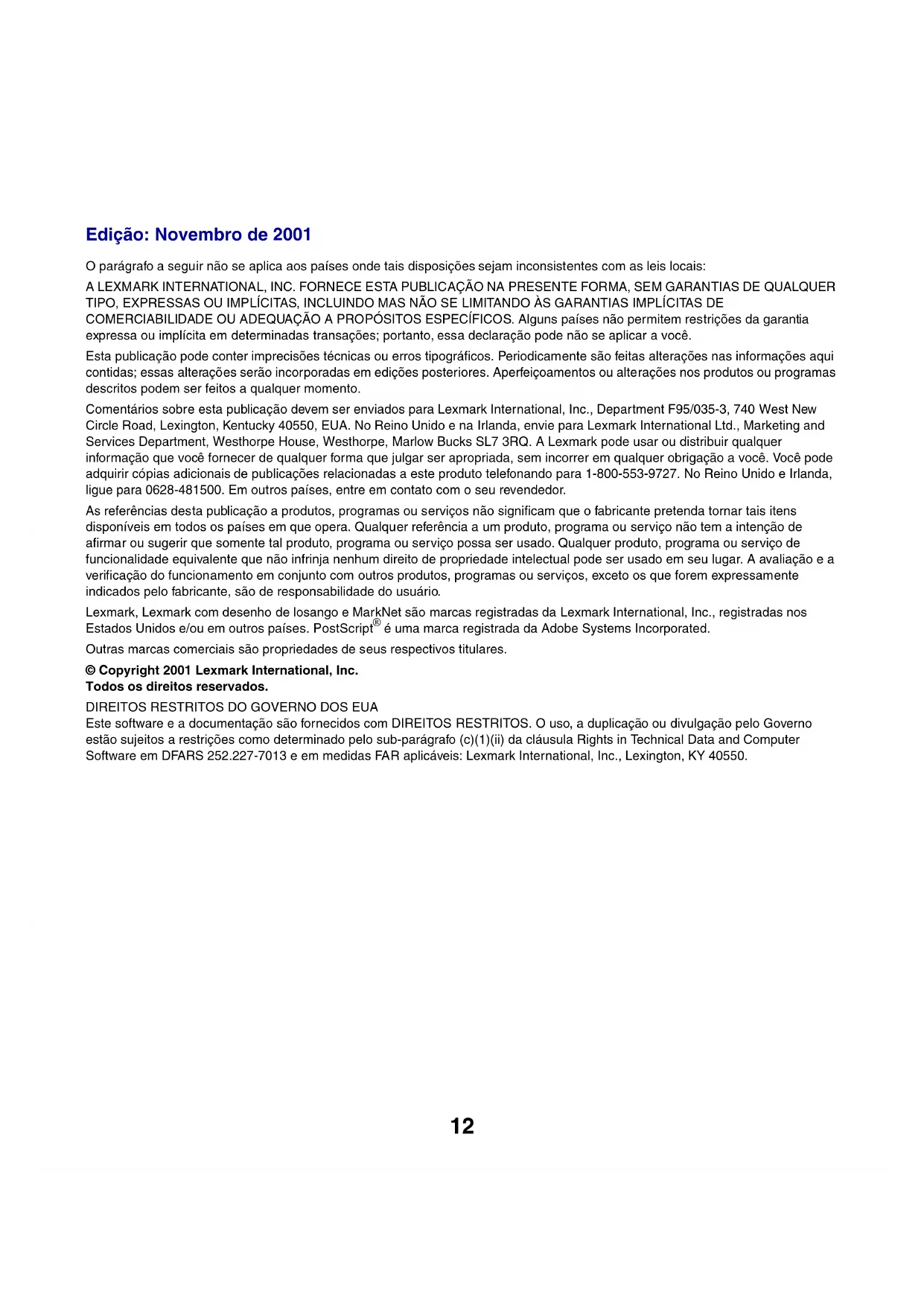

• This product is designed, tested, and approved to meet strict global safety standards with the use of specific Lexmark components. The safety features of some parts may not always be obvious. Lexmark is not responsible for the use of other replacement parts.12 Edição: Novembro de 2001 O parágrafo a seguir não se aplica aos países onde tais disposições sejam inconsistentes com as leis locais: A LEXMARK INTERNATIONAL, INC. FORNECE ESTA PUBLICAÇÃO NA PRESENTE FORMA, SEM GARANTIAS DE QUALQUER TIPO, EXPRESSAS OU IMPLÍCITAS, INCLUINDO MAS NÃO SE LIMITANDO ÀS GARANTIAS IMPLÍCITAS DE COMERCIABILIDADE OU ADEQUAÇÃO A PROPÓSITOS ESPECÍFICOS. Alguns países não permitem restrições da garantia expressa ou implícita em determinadas transações; portanto, essa declaração pode não se aplicar a você. Esta publicação pode conter imprecisões técnicas ou erros tipográficos. Periodicamente são feitas alterações nas informações aqui contidas; essas alterações serão incorporadas em edições posteriores. Aperfeiçoamentos ou alterações nos produtos ou programas descritos podem ser feitos a qualquer momento. Comentários sobre esta publicação devem ser enviados para Lexmark International, Inc., Department F95/035-3, 740 West New Circle Road, Lexington, Kentucky 40550, EUA. No Reino Unido e na Irlanda, envie para Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. A Lexmark pode usar ou distribuir qualquer informação que você fornecer de qualquer forma que julgar ser apropriada, sem incorrer em qualquer obrigação a você. Você pode adquirir cópias adicionais de publicações relacionadas a este produto telefonando para 1-800-553-9727. No Reino Unido e Irlanda, ligue para 0628-481500. Em outros países, entre em contato com o seu revendedor. As referências desta publicação a produtos, programas ou serviços não significam que o fabricante pretenda tornar tais itens disponíveis em todos os países em que opera. Qualquer referência a um produto, programa ou serviço não tem a intenção de afirmar ou sugerir que somente tal produto, programa ou serviço possa ser usado. Qualquer produto, programa ou serviço de funcionalidade equivalente que não infrinja nenhum direito de propriedade intelectual pode ser usado em seu lugar. A avaliação e a verificação do funcionamento em conjunto com outros produtos, programas ou serviços, exceto os que forem expressamente indicados pelo fabricante, são de responsabilidade do usuário. Lexmark, Lexmark com desenho de losango e MarkNet são marcas registradas da Lexmark International, Inc., registradas nos Estados Unidos e/ou em outros países. PostScript

é uma marca registrada da Adobe Systems Incorporated. Outras marcas comerciais são propriedades de seus respectivos titulares. © Copyright 2001 Lexmark International, Inc. Todos os direitos reservados.

DIREITOS RESTRITOS DO GOVERNO DOS EUA

Este software e a documentação são fornecidos com DIREITOS RESTRITOS. O uso, a duplicação ou divulgação pelo Governo estão sujeitos a restrições como determinado pelo sub-parágrafo (c)(1)(ii) da cláusula Rights in Technical Data and Computer Software em DFARS 252.227-7013 e em medidas FAR aplicáveis: Lexmark International, Inc., Lexington, KY 40550.Português

• MarkNet série X2000 Servidores de impressão externos Referência rápida Etapa 1: Conectar o hardware p. 14
• Etapa 2: Definir um endereço IP p. 17
• Etapa 3: Imprimir uma página de configuração de rede p. 17
• Etapa 4: Configurar a impressora da rede p. 18
• Avisos de emissões eletrônicas p. 21

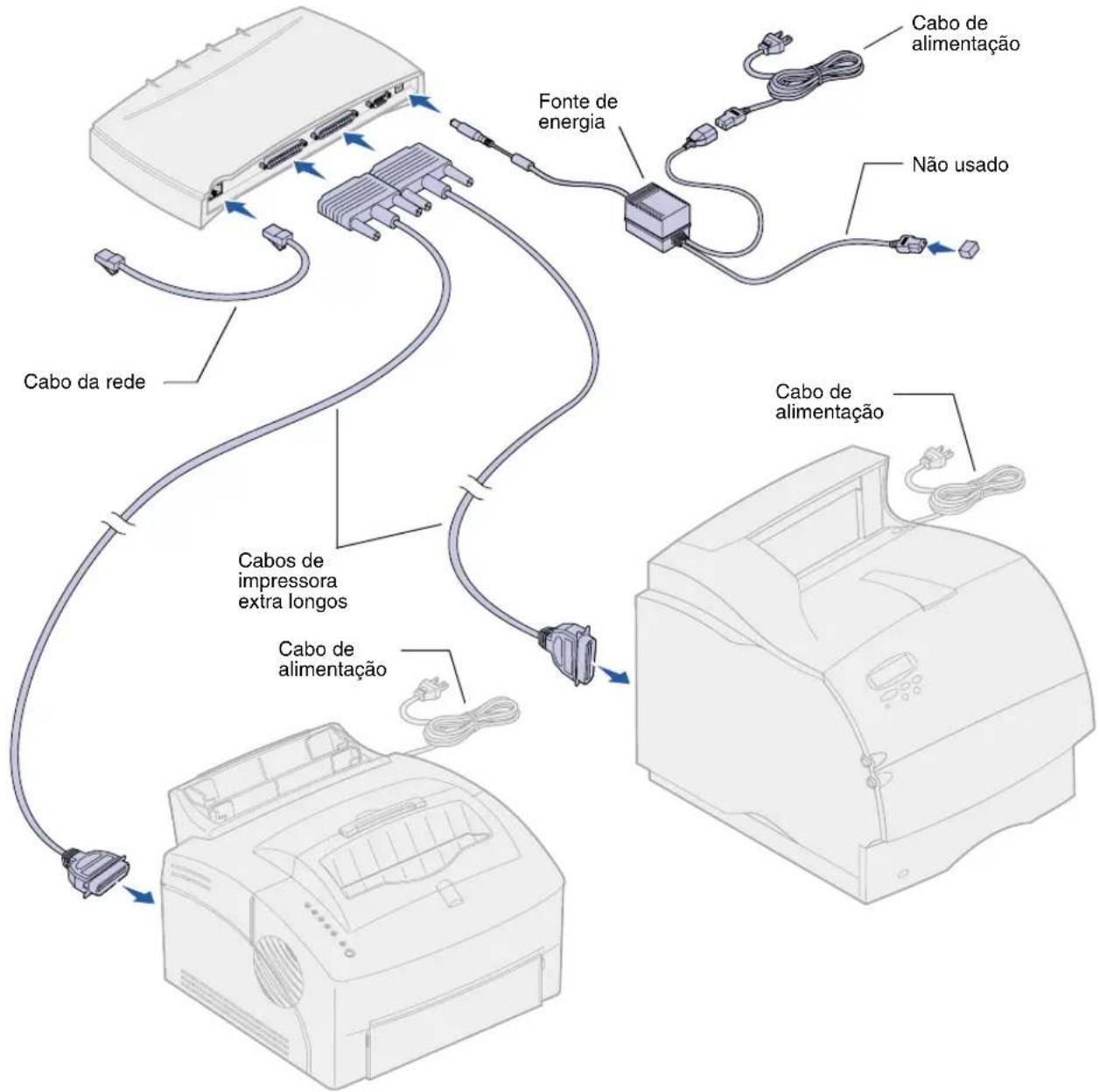

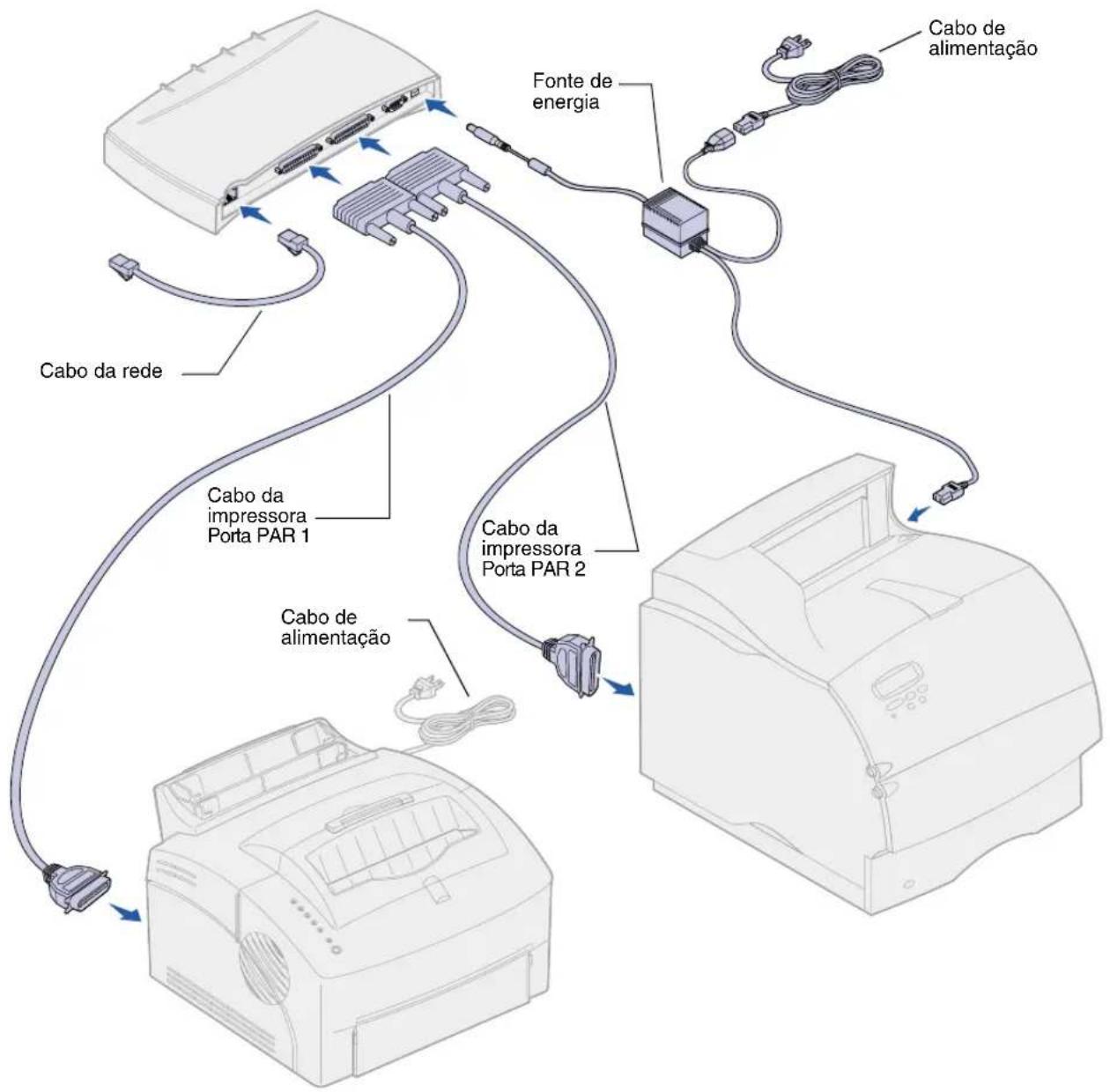

• Avisos sobre segurança Informações sobre configuração Etapa 1: Conectar o hardware 1 Desligue e tire as impressoras da tomada. 2 Conecte os cabos da impressora e de rede. Se você estiver conectando apenas uma impressora paralela, use a porta PAR 1 no servidor de impressão. 3 Conecte a fonte de energia do servidor de impressão. Note: O modelo de três portas (mostrado na ilustração) tem duas portas paralelas e uma porta serial. Os modelos de uma porta são paralelos somente. Para obter informações sobre como usar a porta serial, consulte a documentação on-line no CD de drivers enviado junto com o servidor de impressão. Os servidores de impressão externos MarkNet™ suportam as redes Ethernet ou Token-Ring. 4 Conecte todos os cabos de alimentação em tomadas elétricas devidamente aterradas. O servidor de impressão será ligado automaticamente. 5 Ligue as impressoras. 6 Pressione e solte Menu e Teste simultaneamente para reiniciar o servidor de impressão. Os botões Menu e Teste estão localizados na parte superior do servidor de impressão.15 Cabo de alimentação Cabo da impressora Porta PAR 1 Cabo da rede Fonte de energia Cabo de alimentação Cabo da impressora Porta PAR 216 Se precisar posicionar as impressoras em um lugar mais distante do servidor de impressão do que aquele que os cabos da impressora padrão permitem, você precisará comprar cabos de impressora extra longos e um cabo de alimentação adicional. Note: Os cabos de alimentação são enviados junto com as impressoras. Entre em contato com o seu revendedor para obter informações sobre como pedir esses suprimentos. Cabo de alimentação Cabos de impressora extra longos Cabo da rede Fonte de energia Não usado Cabo de alimentação Cabo de alimentação17 Etapa 2: Definir um endereço IP Você deve atribuir um endereço IP, uma máscara de rede e um gateway ao servidor de impressão para que outros dispositivos de rede encontrem as impressoras conectadas. Se sua rede estiver usando DHCP, valores de endereço serão automaticamente atribuídos. Para verificar a atribuição de endereço, imprima uma página de configuração da rede e certifique-se de que o endereço IP, a máscara de rede e o gateway apareçem com valores diferentes de zero. Siga as instruções na “Etapa 3: Imprimir uma página de configuração de rede” para visualizar estas informações. Note: As informações sobre outras maneiras de configurar o endereço IP também estão no CD de drivers. Se sua rede não estiver usando DHCP, você deverá atribuir o endereço IP manualmente. Uma das maneiras mais fáceis é usar o Utilitário de configuração do servidor de impressão do CD de drivers. Clique em Conteúdo deste CD e procure por Utilitário de configuração do servidor de impressão para encontrar informações sobre como instalar e usar o utilitário. Etapa 3: Imprimir uma página de configuração de rede Pressione Teste para imprimir uma página de configuração da rede. A página é impressa na impressora conectada à porta PAR 1 no servidor de impressão. Verifique sob o cabeçalho TCP/IP para certificar-se que as configurações do endereço IP, da máscara de rede e do gateway tenham valores diferentes de zero. Depois que a página de configuração da rede for impressa, a impressora retornará ao estado Pronta.18 Etapa 4: Configurar a impressora da rede Após ter atribuído e verificado as configurações TCP/IP, você estará pronto para configurar as impressoras conectadas ao servidor de impressão e configurar os clientes da rede para imprimir nelas. Windows Em ambientes Windows, as impressoras de rede podem ser configuradas para a impressão direta ou para impressão compartilhada. Métodos de impressão suportados p. 2314

• Impressão IP direta – quando você quer imprimir diretamente na impressora da sua rede.
• Impressão compartilhada (apontar e imprimir e ponto a ponto) – quando você precisa gerenciar centralmente as impressoras da rede. Informações detalhadas usando cada um desses métodos de impressão estão no CD de drivers. Clique em Visualizar documentação e procure pela informação sobre a instalação de impressora de rede. Portas de impressora de rede suportada

• Porta IP da Microsoft (Windows NT 4.0, Windows 2000 e Windows XP)
• Porta de rede Lexmark (Windows 95/98/Me, Windows NT 4.0, Windows 2000 e Windows XP) Note: Utilizar um driver de impressora personalizado e uma porta de rede personalizada fornece uma funcionalidade aprimorada, como os alertas de status da impressora. Drivers de impressora suportados
• Drivers de impressora do sistema Windows• Drivers de impressora Lexmark personalizados Os drivers do sistema foram construídos nos sistemas operacionais Windows. Drivers personalizados estão disponíveis no CD de drivers. Drivers personalizados e de sistema atualizados estão disponíveis no site da Lexmark, www.lexmark.com. Criando e instalando drivers Leia as instruções detalhadas no CD de drivers. Clique em Visualizar documentação e procure pelas informações sobre a instalação da impressora de rede para o seu ambiente Windows específico.19 Se você optar por instalar sem utilizar as instruções do CD de drivers, você precisará de um conhecimento básico de impressão em rede em redes TCP/IP, de instalação de drivers de impressora e do processo envolvido na criação de novas portas de rede. Macintosh Sua impressora é conectada automaticamente com as redes AppleTalk e se torna prontamente visível para outros clientes da rede. Note: Um arquivo PPD (PostScript Printer Description) fornece informações detalhadas sobre os recursos de uma impressora para os drivers ou aplicativos UNIX ou Macintosh. Para Mac OS 8.6–9.x, você deve criar um objeto de impressão (ícone) na área de trabalho de cada cliente de rede usando o driver de impressora LaserWriter 8 e o arquivo PPD da impressora personalizado. Para Mac OS X, selecione Adicionar impressora e crie uma fila no centro de impressão usando o Módulo de impressora PostScript e o arquivo PPD de impressora personalizado. Informações sobre como criar o objeto da impressora nos seus clientes AppleTalk estão no CD de drivers enviado junto com sua impressora. Um instalador de PPD está no pacote da Web disponível para download no site da Lexmark, www.lexmark.com. Dependendo da versão do CD de drivers enviado junto com a impressora, você também pode encontrar esse software no CD de drivers. Inicie o instalador de PPD e siga as instruções para instalá-las. UNIX/Linux Sua impressora suporta muitas plataformas UNIX e Linux, como Sun Solaris e Red Hat. Note: O pacote Sun Solaris pode ser encontrado no CD de drivers e no site da Lexmark, www.lexmark.com. A Lexmark fornece um pacote do driver da impressora para cada plataforma UNIX e Linux suportada. O pacote contém todos os drivers e PPDs necessários. OGuia do usuário em cada pacote fornece instruções detalhadas para instalar e usar as impressoras Lexmark nos ambientes UNIX e Linux. Você também pode fazer o download desses pacotes dos drivers de impressora a partir do site da Lexmark, www.lexmark.com. Dependendo da versão do CD de drivers enviado junto com a impressora, você pode encontrar o pacote do driver que precisa no CD. NetWare Sua impressora funciona tanto com Novell Distributed Print Services (NDPS) como com ambientes regulares NetWare baseados em fila.20 NDPS Se você tem um ambiente NDPS, recomendamos que instale o Lexmark NDPS IP Gateway. O gateway integra firmemente as impressoras com o NDPS para que você possa monitorar, controlar e imprimir com facilidade. Você pode obter o gateway, snap-ins, arquivos de suporte e um documento com as instruções de instalação no site da Lexmark, www.lexmark.com/networking/ndps.html. Outras informações sobre instalação de impressoras de rede em ambientes NetWare estão no CD de drivers enviado junto com a impressora. Clique em Visualizar documentação e procure pela informação sobre a instalação de impressora de rede. Não-NDPS (baseado em fila) Para obter informações mais recentes sobre suporte Lexmark para ambientes não-NDPS, clique em Visualizar documentação no CD de drivers e procure por informações sobre instalação de impressora de rede.21 Avisos de emissões eletrônicas Declaração de informação de conformidade da FCC (Federal Communications Commission) O servidor de impressão externo MarkNet foi testado e encontrado em conformidade com os limites estabelecidos para um dispositivo digital Classe A, de acordo com a Parte 15 das regras da FCC. A operação está sujeita às seguintes condições: (1) este dispositivo não pode causar interferência prejudicial e (2) este dispositivo deve aceitar qualquer interferência recebida, inclusive aquela que possa causar uma operação não desejada. Os limites da Classe A da FFC foram criados para fornecer proteção adequada contra interferências prejudiciais quando o equipamento é operado em um ambiente comercial. O equipamento gera, usa e pode emitir energia de radiofreqüência e, se não for instalado e usado de acordo com o manual de instrução, pode causar interferência prejudicial às comunicações de rádio. A operação desse equipamento em uma área residencial pode causar interferência prejudicial e, se for este o caso, o usuário precisará corrigir a interferência a seu próprio custo. O fabricante não é responsável por nenhuma interferência de rádio ou televisão causada pelo uso de outros cabos que não sejam aqueles recomendados ou por alterações ou modificações no equipamento não autorizadas. Alterações ou modificações não autorizadas podem invalidar a autorização do usuário de operar esse equipamento. Declaração de conformidade da indústria do Canadá Este equipamento digital Classe A preenche todos os requisitos da Interference-Causing Equipment Regulations (Regulamentos de equipamento que causam interferência) canadense.22 Diretrizes de conformidade da União Européia (UE) Este produto está em conformidade com os requisitos de proteção das diretrizes 89/336/EEC e 73/23/EEC do Conselho da UE sobre a aproximação e harmonização das leis dos Estados Membros relacionadas à compatibilidade eletromagnética e segurança do equipamento elétrico projetado para o uso dentro de determinados limites de voltagem. A declaração de conformidade com os requisitos das Diretrizes foi assinada pelo Diretor de produção e suporte técnico da Lexmark International, S.A., Boigny, França. Este produto satisfaz os limites da Classe A de EN 55022 e os requisitos de segurança de EN 60950. Aviso Este é um produto Classe A. Em um ambiente doméstico, este produto pode causar interferência prejudicial e, se for este o caso, o usuário pode ser solicitado a tomar medidas adequadas. Aviso VCCI japonês Ato 1984 de Telecomunicações do Reino Unido Este equipamento foi aprovado sob o número de aprovação NS/G/1234/ J/100003 para conexões indiretas aos sistemas de telecomunicações públicos no Reino Unido.23 Avisos sobre segurança Informações sobre segurança

• Se seu produto NÃO estiver marcado com o símbolo , ele DEVERÁ estar conectado a uma tomada elétrica devidamente aterrada.

• A fonte de energia deve estar conectada a uma tomada elétrica próxima ao produto e facilmente acessível.

• Consulte um técnico de manutenção profissional, para obter serviços ou reparos, que não estejam descritos nas instruções de operação.
