MODE D'EMPLOI MarkNet X2000 LEXMARK

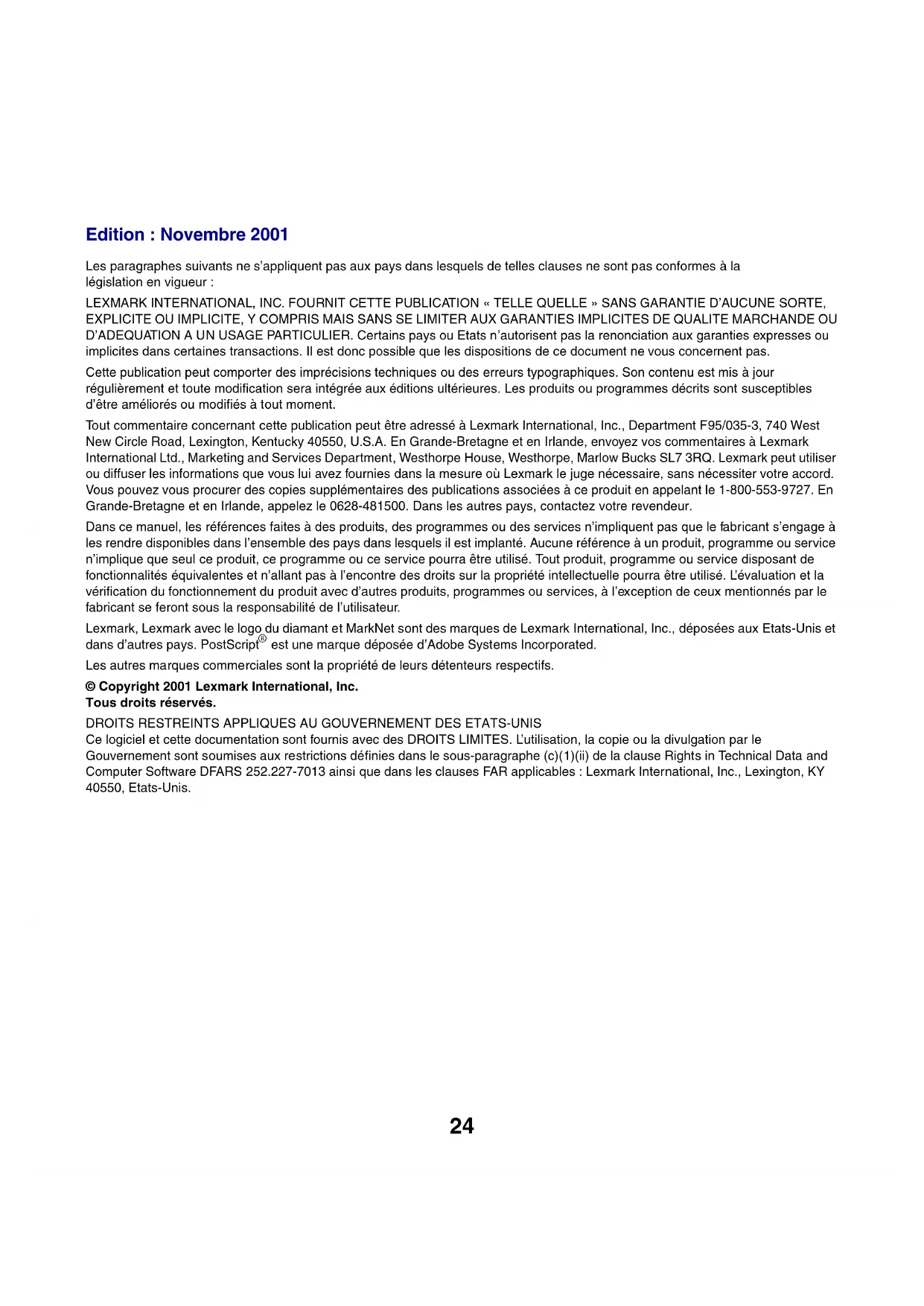

Edition : Novembre 2001
Les paragraphes suivants ne s'appliquent pas aux pays dans lesquels de telles clauses ne sont pas conformes à la législation en vigueur :
LEXMARK INTERNATIONAL, INC. FOURNIT CETTE PUBLICATION « TELLE QUELLE » SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS MAIS SANS SE LIMITER AUX GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'ADEQUATION A UN USAGE PARTICULIER. Certains pays ou Etats n'autorisent pas la renonciation aux garanties expresses ou implicites dans certaines transactions. Il est donc possible que les dispositions de ce document ne vous concernent pas.
Cette publication peut comporter des imprécisions techniques ou des erreurs typographiques. Son contenu est mis à jour régulièrement et toute modification sera intégrée aux éditions ultérieures. Les produits ou programmes décrits sont susceptibles d'être améliorés ou modifiés à tout moment.
Tout commentaire concernant cette publication peut être adressé à Lexmark International, Inc., Department F95/035-3, 740 West New Circle Road, Lexington, Kentucky 40550, U.S.A. En Grande-Bretagne et en Irlande, envoyez vos commentaires à Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Lexmark peut utiliser ou diffuser les informations que vous lui avez fournies dans la mesure où Lexmark le juge nécessaire, sans nécessiter votre accord. Vous pouvez vous procurer des copies supplémentaires des publications associées à ce produit en appelant le 1-800-553-9727. En Grande-Bretagne et en Irlande, appelez le 0628-481500. Dans les autres pays, contactez votre revendeur.
Dans ce manuel, les références faites à des produits, des programmes ou des services n'impliquent pas que le fabricant s'engage à les rendre disponibles dans l'ensemble des pays dans lesquels il est implanté. Aucune référence à un produit, programme ou service n'implique que seul ce produit, ce programme ou ce service pourra être utilisé. Tout produit, programme ou service disposant de fonctionnalités équivalentes et n'allant pas à l'encontre des droits sur la propriété intellectuelle pourra être utilisé. L'évaluation et la vérification du fonctionnement du produit avec d'autres produits, programmes ou services, à l'exception de ceux mentionnés par le fabricant se feront sous la responsabilité de l'utilisateur.
Lexmark, Lexmark avec le logo du diamant et MarkNet sont des marques de Lexmark International, Inc., déposées aux Etats-Unis et dans d'autres pays. PostScript ^® est une marque déposée d'Adobe Systems Incorporated.
Les autres marques commerciales sont la propriété de leurs détenteurs respectifs.
Tous droits réservés.
DROITS RESTREINTS APPLIQUES AU GOUVERNEMENT DES ETATS-UNIS
Ce logiciel et cette documentation sont fournis avec des DROITS LIMITES. L'utilisation, la copie ou la divulgation par le Gouvernement sont soumises aux restrictions définies dans le sous-paragraphe (c)(1)(ii) de la clause Rights in Technical Data and Computer Software DFARS 252.227-7013 ainsi que dans les clauses FAR applicables : Lexmark International, Inc., Lexington, KY 40550, Etats-Unis.
MarkNet X2000 Series Serveurs d'impression externes
Référence rapide
Etape 1 : Connexion du matériel.... 26
Etape 2 : Attribution d'une adresse IP .... 29
Etape 3 : Impression d'une page de configuration réseau....29
Etape 4 : Configuration de l'imprimante réseau ..... 30
Avis relatifs aux émissions électroniques.... 33
Consignes de sécurité 35
Informations relatives à la configuration

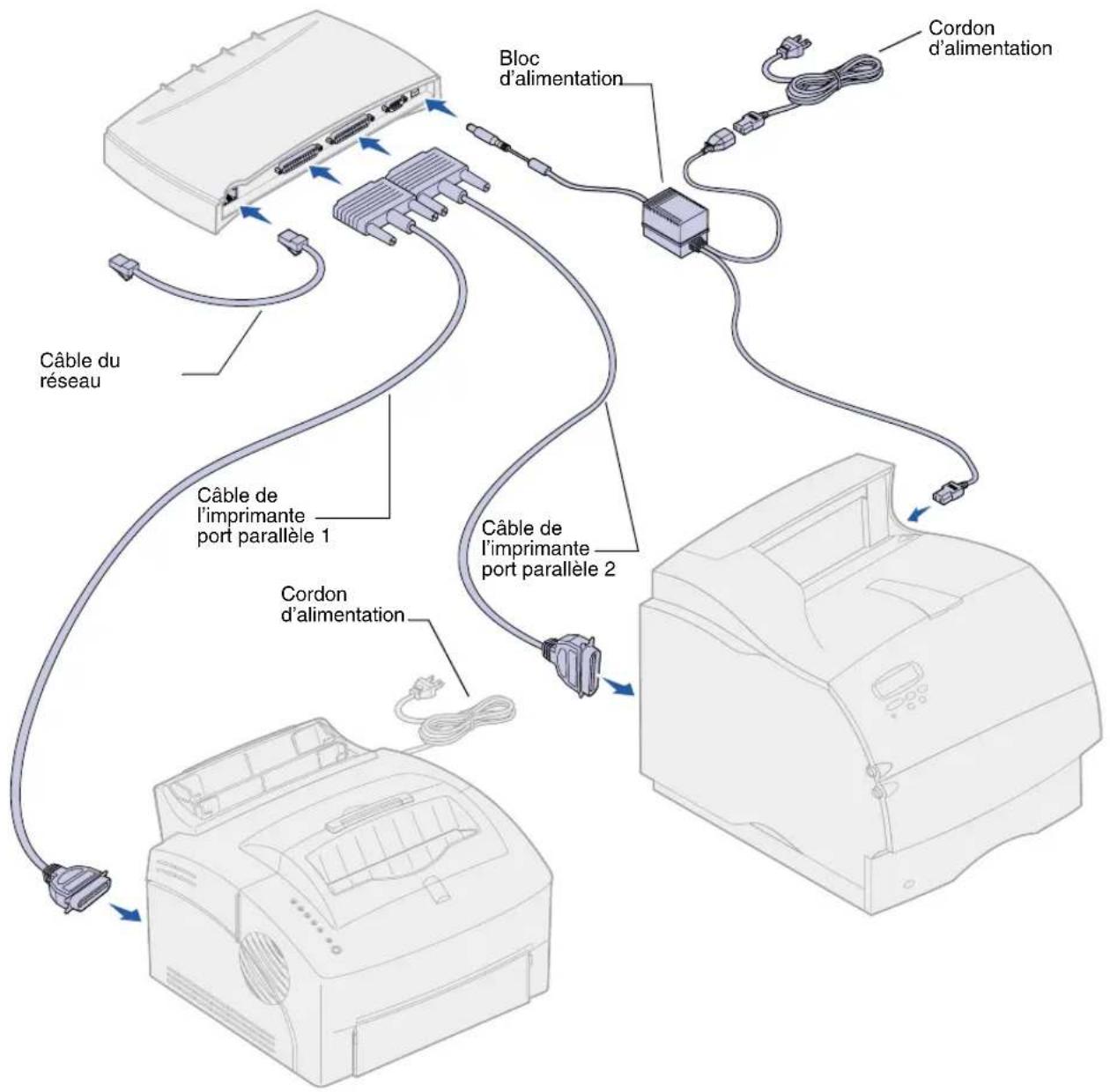

E t a p e 1 : Connexion du matériel
Note: Le modèle à trois ports (présenté sur l'illustration) dispose de deux ports parallèles et d'un port série. Les modèles à un seul port disposent d'un port parallèle uniquement.
Pour plus d'informations sur l'utilisation du port série, reportez-vous à la documentation en ligne disponible sur le CD Pilotes fourni avec votre serveur d'impression.
Les serveurs d'impression externes MarkNet™ prennent en charge les réseaux Ethernet ou Token-Ring.
1 Mettez les imprimantes hors tension et débranchez-les.
2 Connectez les câbles du réseau et des imprimantes. Si vous souhaitez connecter une seule imprimante parallèle, utilisez le port parallèle 1 du serveur d'impression.
3 Connectez le câble électrique du serveur d'impression.
4 Branchez tous les cordons d'alimentation sur des prises électriques correctement reliées à la terre. Le serveur d'impression est mis sous tension automatiquement.
5 Mettez les imprimantes sous tension.
6 Appuyez sur les boutons Menu et Test simultanément, puis relâchez-les afin de réinitialiser le serveur d'impression. Ces boutons se trouvent sur la partie supérieure du serveur d'impression.


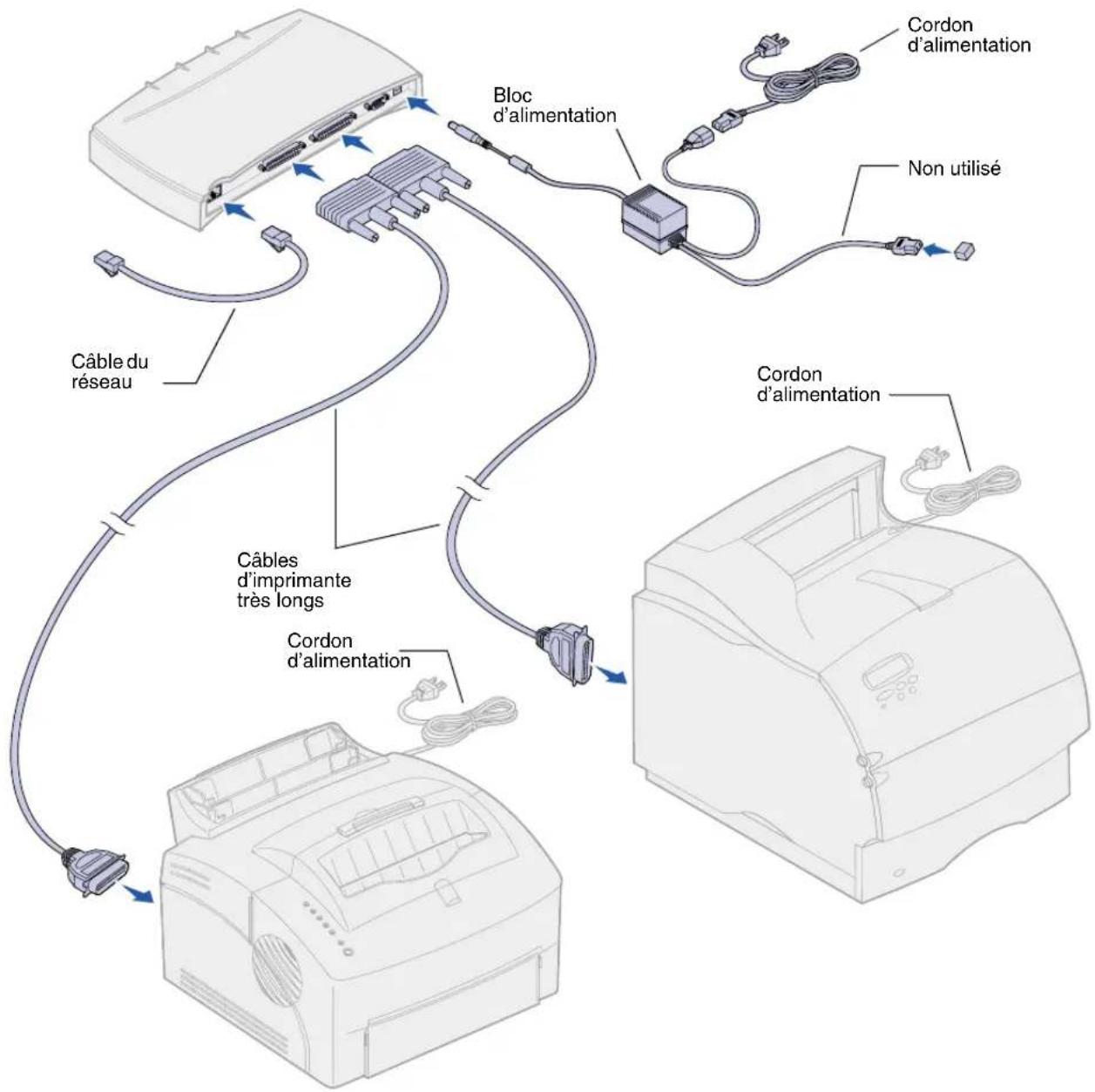

Si les imprimantes sont trop éloignées du serveur d'impression et que les câbles d'imprimante standards ne suffisent pas, procurez-vous des câbles d'imprimante très longs ainsi qu'un cordon d'alimentation supplémentaire.
Note: Les cordons d'alimentation sont fournis avec les imprimantes.
Contactez votre revendeur pour obtenir plus d'informations sur l'achat de ces fournitures.
E tape 2 Attribution d'une adresse IP
- Vous devez attribuer une adresse IP, un masque de réseau et une passerelle au serveur d'impression pour permettre aux autres périphériques du réseau de détecter les imprimantes connectées.
Si votre réseau utilise le protocole DHCP, les adresses sont attribuées de manière automatique. Pour vérifier qu'une adresse a bien été attribuée, imprimez une page de configuration réseau et assurez-vous que des valeurs autres que zéro sont affectées à l'adresse IP, au masque de réseau et à la passerelle. Suivez les instructions fournies à l' « Etape 3 : Impression d'une page de configuration réseau » pour obtenir ces informations.
Note: Le CD Pilotes contient également des informations sur les autres manières de définir une adresse IP.
Si votre réseau n'utilise pas le protocole DHCP, vous devez vous-même procéder à l'attribution d'une adresse IP. L'une des manières les plus simples d'y parvenir consiste à vous servir de l'utilitaire de configuration du serveur d'impression disponible sur le CD Pilotes. Cliquez sur
Contenu du CD et lancez une recherche sur l'utilitaire de configuration du serveur d'impression afin d'obtenir des informations sur son installation et son utilisation.
E tape 3 Impression d'une page de configuration réseau
Pour imprimer une page de configuration réseau, appuyez sur le bouton Test. La page s'imprime sur l'imprimante reliée au port parallèle 1 du serveur d'impression.
Dans la section TCP/IP, vérifiez que les paramètres définis pour l'adresse IP, le masque de réseau et la passerelle sont différents de zéro.
Après l'impression, l'imprimante revient à l'état Prêt.
E tape 4 Configuration de l'imprimante réseau
Après avoir attribué, puis vérifié les paramètres TCP/IP, vous pouvez configurer les imprimantes connectées au serveur d'impression ainsi que les clients du réseau afin que ces derniers leur envoient leurs travaux d'impression.
Windows
Dans les environnements Windows, les imprimantes réseau peuvent être configurées pour l'impression directe ou partagée.
Méthodes d'impression prises en charge
- Impression IP directe : pour imprimer directement sur une imprimante de votre réseau.
- Impression partagée (point and print et point à point) : pour une gestion centralisée des imprimantes réseau.
Le CD Pilotes contient des informations détaillées sur l'utilisation de chacune de ces méthodes d'impression. Cliquez sur Afficher les documents en ligne et recherchez les informations relatives à l'installation des imprimantes réseau.
Ports d'imprimante réseau pris en charge
- Port IP de Microsoft (Windows NT 4.0, Windows 2000 et Windows XP)
- Port réseau Lexmark (Windows 95/98/Me, Windows NT 4.0, Windows 2000 et Windows XP)
Note: L'utilisation d'un pilote d'imprimante et d'un port réseau personnalisés offre de nouvelles fonctionnalités, telles que les alertes sur l'état de l'imprimante.
Pilotes d'imprimante pris en charge
• Pilotes d'imprimante de Windows
- Pilotes d'imprimante Lexmark personnalisés
Les pilotes système sont intégrés aux systèmes d'exploitation Windows. Des pilotes personnalisés sont disponibles sur le CD Pilotes.
Des pilotes système mis à jour ainsi que des pilotes personnalisés sont disponibles sur le site Web de Lexmark à l'adresse www.lexmark.com.
Création de ports et installation des pilotes
Lisez les instructions détaillées qui figurent sur le CD Pilotes. Cliquez sur Afficher les documents en ligne et recherchez des informations relatives à l'installation d'imprimantes réseau dans votre environnement Windows spécifique.
Si vous choisissez de procéder à l'installation sans utiliser les instructions disponibles sur le CD Pilotes, il est indispensable que vous possédiez des connaissances de base sur l'impression sur des réseaux TCP/IP, sur l'installation des pilotes d'imprimantes ainsi que sur le processus de création de nouveaux ports réseau.
Macintosh
Votre imprimante se connecte automatiquement aux réseaux AppleTalk. Dès lors, les autres clients du réseau la détectent facilement.
Note: Un fichier PPD (PostScript Printer Description) contient les informations détaillées relatives aux fonctionnalités d'une imprimante utilisée avec des pilotes et des applications Macintosh ou UNIX.
Pour les versions Mac OS 8.6–9.x, vous devez créer un objet imprimante (icône) sur le bureau de chaque client du réseau à l'aide du pilote d'imprimante Laser Writer 8 et du fichier PPD personnalisé de votre imprimante. Pour les versions Mac OS X, sélectionnez Ajouter une imprimante et créez une file d'attente dans le centre d'impression à l'aide du Module d'imprimante PostScript et du fichier PPD personnalisé de votre imprimante.
Le CD Pilotes fourni avec votre imprimante contient des informations relatives à la création de l'objet imprimante sur les clients AppleTalk.
Un programme d'installation de PPD est disponible parmi les solutions Web téléchargeables depuis le site Web de Lexmark à l'adresse www.lexmark.com.
Selon la version du CD Pilotes qui vous a été fournie avec votre imprimante, vous pouvez également y trouver ce logiciel. Lancez le programme d'installation de PPD et suivez les instructions afin d'installer les PPD.
UNIX/Linux
Votre imprimante prend en charge de nombreuses plates-formes UNIX et Linux, telles que Sun Solaris et Red Hat.
Note: La solution Sun Solaris figure à la fois sur le CD Pilotes et sur le site Web de Lexmark à l'adresse www.lexmark.com.
Lexmark fournit un paquetage de pilotes d'imprimante pour chaque plate-forme UNIX et Linux prise en charge. Celui-ci contient tous les pilotes et PPD requis. Le guide de l'utilisateur accompagnant chaque paquetage fournit des instructions détaillées quant à l'installation et l'utilisation des imprimantes Lexmark dans les environnements UNIX et Linux.
Vous pouvez télécharger ces paquetages de pilotes d'imprimante depuis le site Web de Lexmark à l'adresse www.lexmark.com. Selon la version du CD Pilotes qui vous été fournie avec votre imprimante, vous pouvez également y trouver le paquetage requis.
NetWare
Votre imprimante fonctionne à la fois avec Novell Distributed Print Services (NDPS) et les environnements NetWare standards basés sur file d'attente.
NDPS
Si vous disposez d'un environnement NDPS, nous vous conseillons d'installer la passerelle IP NDPS de Lexmark. Cette passerelle vous permet d'intégrer entièrement vos imprimantes au NDPS afin de faciliter leur contrôle ainsi que la gestion des impressions.
Vous pouvez obtenir la passerelle, des snap-in, des fichiers de support ainsi que de la documentation technique contenant des instructions d'installation sur le site Web de Lexmark à l'adresse www.lexmark.com/networking/ndps.html.
Vous trouverez des informations supplémentaires sur l'installation des imprimantes réseau dans les environnements NetWare sur le CD Pilotes livré avec votre imprimante. Cliquez sur Afficher les documents en ligne et recherchez les informations relatives à l'installation des imprimantes réseau.
Non-NDPS (basé sur file d'attente)
Pour obtenir des informations récentes sur la prise en charge des environnements non-NDPS par les imprimantes Lexmark, cliquez sur Afficher les documents en ligne sur le CD Pilotes et recherchez les informations relatives à l'installation des imprimantes réseau.
Avis relatifs aux émissions électroniques
Déclaration de conformité FCC (Federal Communications Commission)
A l'issue des tests dont il a fait l'objet, le serveur d'impression externe MarkNet a été déclaré conforme aux limites établies pour les appareils numériques de classe A, conformément à la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : (1) il ne doit pas provoquer d'interférences gênantes et (2) il doit tolérer les interférences reçues, notamment celles susceptibles d'en perturber le fonctionnement.
Ces normes de la FCC relatives aux appareils de classe A sont destinées à assurer un niveau de protection adéquat contre les interférences nuisibles lors de l'utilisation du matériel dans un environnement commercial. Ce matériel génère, utilise et peut émettre de l'énergie radioélectrique haute fréquence. Par ailleurs, l'installation ou l'utilisation du matériel de manière non conforme aux instructions du fabricant peut causer des interférences nuisibles aux communications radio. L'exploitation de ce matériel dans une zone résidentielle est susceptible de causer des interférences gênantes auxquelles l'utilisateur est tenu de remédier à ses propres frais.
Le fabricant ne peut être tenu responsable de toute interférence nuisible à la réception radio ou télévision due à l'utilisation de câbles inappropriés ou à des changements ou modifications apportés au produit. L'utilisateur peut se voir interdire l'utilisation de ce matériel s'il y apporte des modifications non autorisées.
Avis de conformité à la réglementation d'Industrie Canada
Cet appareil numérique de classe A répond aux exigences de la réglementation canadienne sur les équipements provoquant des interférences.
Conformité aux directives de la Communauté Européenne (CE)
Ce produit est conforme aux exigences de sécurité des directives 89/336/EEC et 73/23/EEC du Conseil de l'Union Européenne sur le rapprochement et l'harmonisation des législations des Etats membres relatives à la compatibilité électromagnétique et au matériel électrique destiné à être employé dans certaines limites de tension.
Une déclaration de conformité aux exigences de la directive a été signée par le directeur de la production et du support technique, Lexmark International, S.A., Boigny, France.
Ce produit est conforme aux limites établies par la réglementation EN 55022 et applicables à la classe A ainsi qu'aux exigences de sécurité de la norme EN 60950.
Avertissement
Ce produit appartient à la classe A. Dans un environnement domestique, il peut causer des interférences radio, auquel cas il peut être demandé à l'utilisateur de prendre des mesures adéquates.
Notice VCCI (Japon)
Telecommunications Act 1984 (Royaume-Uni)
Cet appareil porte le numéro d'agrément NS/G/1234/J/100003 pour les connexions indirectes aux systèmes de télécommunication publics du Royaume-Uni.
Consignes de sécurité
Informations relatives à la sécurité
- Si votre produit ne porte PAS le symbole, vous DEVEZ le connecter à une prise électrique correctement reliée à la terre.
- Le câble électrique doit être connecté à une prise électrique située à proximité du produit et facile d'accès.
- Pour tout problème ou réparation non abordé dans le guide d'utilisation, faites appel à un professionnel.
- Ce produit est conçu, testé et approuvé pour répondre à des normes de sécurité internationales strictes dans le cadre d'une utilisation avec des composants Lexmark spécifiques. Les caractéristiques de sécurité de certains éléments ne sont pas toujours manifestes. Lexmark décline toute responsabilité quant à l'utilisation d'autres pièces de remplacement.
