MANUAL DE UTILIZADOR S2_PM504AC Vonroc

b) Não utilize ferramentas eléctricas em atmos- feras explosivas, por exemplo, na presença de líquidos inflamáveis, gases ou poeiras. Asfer- ramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores. c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. Asdistracções podem causar perda de controlo.

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder à tomada. Nunca modifique, de forma alguma, a ficha. Não utilize quaisquer fichas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fichas e tomadas correspondentes não modificadas reduzem orisco de choque eléctrico. b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiado- res, fogões ou frigoríficos. Há um maior risco de choque eléctrico se o corpo estiver ligado àterra ou à massa. c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou des- ligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Cabos danificados ou enrolados aumenta o risco de choque eléctrico. e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz orisco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dis- positivo de corrente residual (DCR). Autilização de um DCR reduz o risco de choque eléctrico.

Esteja atento, preste atenção ao que está a fazer e tenha bom senso quando utilizar uma ferramenta eléctrica. Não utilize uma ferra- menta eléctrica quando estiver cansado ou sob oefeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.

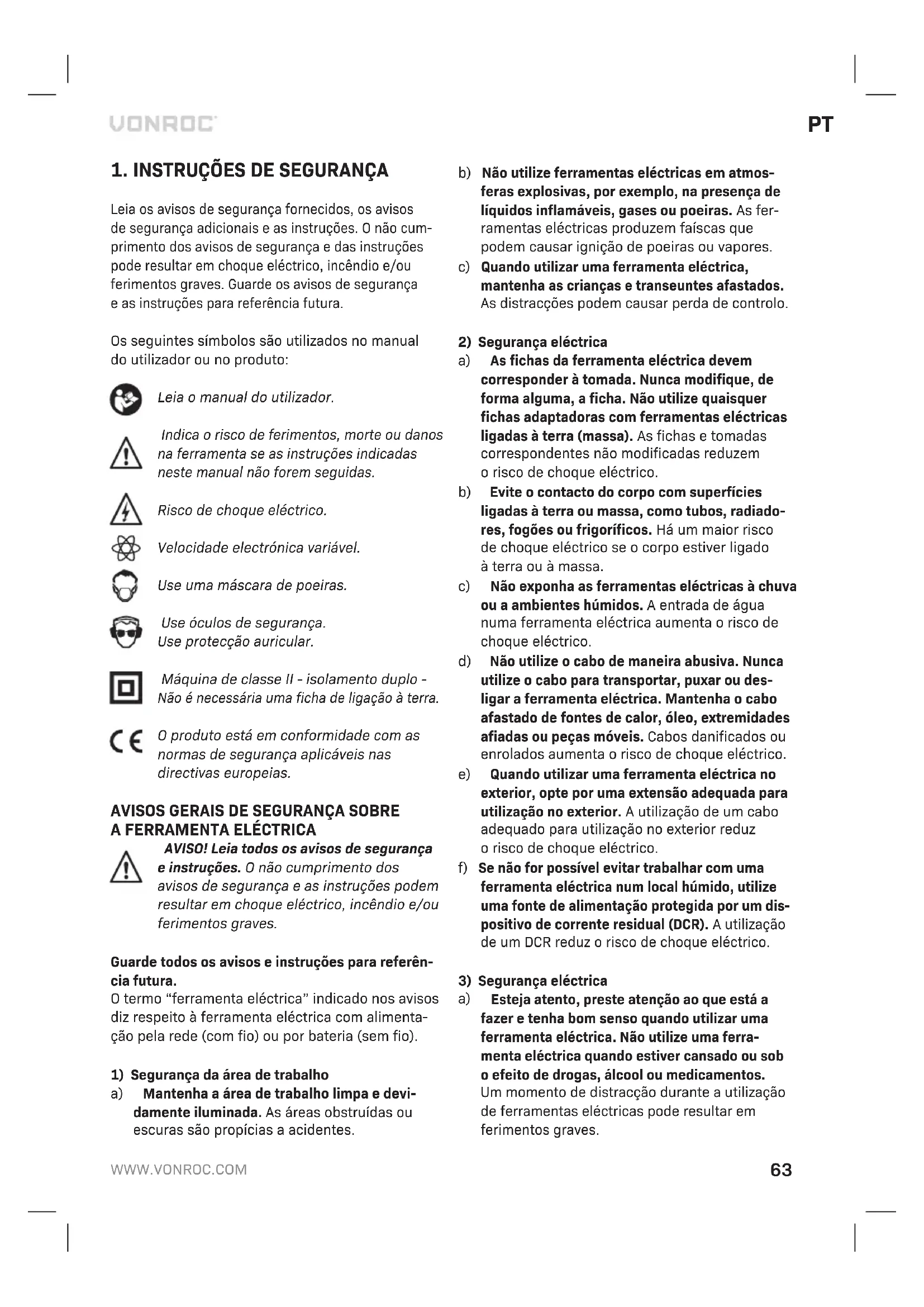

1. INSTRUÇÕES DE SEGURANÇA

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cum- primento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança eas instruções para referência futura. Os seguintes símbolos são utilizados no manual doutilizador ou no produto: Leia o manual do utilizador. Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Risco de choque eléctrico. Velocidade electrónica variável. Use uma máscara de poeiras. Use óculos de segurança. Use protecção auricular. Máquina de classe II - isolamento duplo - Não é necessária uma ficha de ligação à terra. O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

AVISO! Leia todos os avisos de segurança einstruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referên- cia futura. O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimenta- ção pela rede (com fio) ou por bateria (sem fio).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e devi- damente iluminada. As áreas obstruídas ou escuras são propícias a acidentes.64

Retire a ficha da fonte de alimentação e/ou aba- teria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança pre- ventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctri- ca seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são peri- gosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las. e) Faça a manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a fer- ramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.

Mantenha as ferramentas de corte afiadas elimpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência econtrolam-se com maior facilidade. g) Utilize a ferramenta eléctrica, os acessórios eas peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas. h) Mantenha as pegas e as superfícies de fixação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fixação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.

5) Utilização e cuidados a ter com a ferramenta

com baterias a) Recarregue apenas com o carregador especifi- cado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incên- dio se for utilizado com outra bateria. b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas. Autilização de outro tipo de baterias pode causar ferimentos e incêndio. b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz oris- co de ferimentos.

Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar aferramenta à corrente eléctrica e/ou as bate- rias e antes de levantar ou transportar a ferra- menta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes. d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição firme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças. g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extrac- ção de poeiras pode reduzir os riscos inerentes. h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode cau- sar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados a ter com a ferramenta

com baterias a) Não sobrecarregue a ferramenta eléctrica. Uti- lize a ferramenta eléctrica correcta para oseu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais eficiente esegura se for utilizada de acordo com a capa- cidade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se não conse- guir ligar ou desligar o gatilho. Qualquer ferramen- ta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada.PT

b) Não é recomendável utilizar esta ferramenta eléctrica para operações como esmerilagem, lixagem, limpeza com escova metálica ou cor- te. Se a ferramenta eléctrica for utilizada para operações para as quais não foi concebida, isso pode dar origem a situações de perigo e causar ferimentos. c) Não utilize acessórios que não tenham sido concebidos e recomendados especificamente pelo fabricante da ferramenta. O facto de poder instalar o acessório na ferramenta eléctrica não garante um funcionamento seguro. d) A velocidade nominal do acessório deve ser, pelo menos, igual à velocidade máxima assi- nalada na ferramenta eléctrica. Os acessórios funcionam mais depressa do que à velocidade nominal e são projectados. e) O diâmetro externo e a espessura do acessório devem estar de acordo com a capacidade da ferramenta eléctrica. Os acessórios com tama- nho incorrecto não podem ser protegidos nem controlados de maneira adequada. f) A montagem roscada dos acessórios deve corresponder à rosca do eixo da rebarbadora. No que respeita aos acessórios montados em flanges, o orifício do mandril do acessório deve encaixar no diâmetro de localização da flange. Os acessórios que não correspondam ao equi- pamento de montagem da ferramenta eléctrica podem ficar desequilibrados, vibrar excessiva- mente e podem causar perda de controlo.

Não utilize acessórios danificados. Antes de cada utilização, inspeccione os acessórios, por exemplo, procure rachas e fendas nos discos abrasivos, rachas, danos ou desgaste excessivo nos discos de suporte e arames soltos ou partidos nas catrabuchas. Se deixar cair aferramenta eléctrica ou os acessórios, verifique o respectivo estado. Após inspeccionar e instalar um acessório, coloque-se a si mesmo e quaisquer outras pessoas presentes no local numa posição afastada do ângulo de trabalho do acessório rotativo e ligue a ferramenta eléctrica na respectiva velocidade máxima em vazio durante um minuto. Os acessórios danificados irão normalmente fragmentar-se durante este período de teste. h) Use equipamento de protecção individual. Dependendo da operação, use uma viseira ou óculos de protecção. Conforme necessário, use uma máscara anti-poeira, protectores auditivos,

Quando não utilizar a bateria, mantenha-a afas- tada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, pa- rafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras. e) Não utilize baterias ou ferramentas danifica- das ou modificadas. As baterias danificadas ou modificadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

Não exponha as baterias ou as ferramentas afogo ou a temperaturas excessivas. Aex- posição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA: atemperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especificado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo es- pecificado pode danificar a bateria e aumentar o risco de incêndio.

a) A sua ferramenta eléctrica só deve ser repara- da por pessoal qualificado e só devem ser uti- lizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica. b) Nunca repare baterias danificadas. A reparação de baterias deve ser efectuada apenas pelo fabri- cante ou fornecedores de assistência autorizados.

AVISOS DE SEGURANÇA ADICIONAIS PARA

POLIDORAS a) Esta ferramenta eléctrica foi concebida para funcionar como polidora. Leia todos os avisos de segurança, instruções, ilustrações e especi- ficações fornecidos com esta ferramenta eléc- trica. O não cumprimento de todas as instruções indicadas abaixo podem resultar em choque eléctrico, incêndio e/ou ferimentos graves.66

outros líquidos de refrigeração poderá resultar em electrocussão ou choque eléctrico. q) Não permita que qualquer parte solta da almofada de polir ou dos fios de fixação rode livremente. Arrume ou corte os fios de fixação soltos. Os fios de fixação soltos e rotativos po- dem fazer com que os dedos fiquem emaranha- dos ou entalados na peça.

Só deve pressionar o travão do eixo quando aferramenta parar. Recuo e avisos relacionados O efeito de recuo é uma reacção súbita resultante do aperto ou bloqueio de um disco rotativo, de um disco de suporte, de uma catrabucha ou de qualquer outro acessório. O aperto ou bloqueio causa uma paragem rápida do acessório rotativo, o que, por sua vez, faz com que a ferramenta eléc- trica seja impelida na direcção oposta à rotação do acessório no ponto de bloqueio. Por exemplo, se um disco abrasivo ficar preso ou for apertado pela peça de trabalho, a extremidade do disco que estiver em contacto com o ponto de aperto pode penetrar a superfície do material, fazendo o disco subir ou saltar da peça. O disco poderá então saltar na direcção do utilizador ou para longe do mesmo, dependendo da direcção do movimento do disco no ponto de aperto. Os discos abrasivos podem também partir-se nestas condições. O efeito de recuo é o resultado de uma utilização abusiva da ferramenta eléctrica e/ou de condições ou procedi- mentos de utilização incorrectos e pode ser evitado tomando as precauções indicadas abaixo. a) Segure na ferramenta eléctrica com firmeza e posicione o seu corpo e o seu braço de forma a poder resistir ao efeito de recuo. Utilize sempre o punho auxiliar, caso este seja fornecido, para controlar ao máximo o efeito de recuo ou a reacção do binário durante o arranque da ferra- menta. O operador pode controlar facilmente a reacção do binário ou o efeito de recuo se forem tomadas as devidas precauções. b) Nunca coloque a sua mão perto do acessório rotativo. O efeito de recuo poderá fazer o aces- sório saltar para cima da sua mão. c) Não posicione o seu corpo na área para a qual a ferramenta eléctrica pode saltar caso ocorra o efeito de recuo. O efeito de recuo projecta a ferramenta na direcção oposta ao do movimento do disco no ponto de bloqueio. luvas e um avental de oficina que o proteja con- tra pequenos fragmentos abrasivos ou da peça. A protecção ocular tem de ser capaz de proteger contra a projecção de detritos resultantes de várias operações. A máscara anti-pó ou um filtro respiratório equivalente tem de ser capaz de fil- trar as partículas criadas pela utilização da ferra- menta. A exposição prolongada a ruído de grande intensidade pode causar perda de audição.

Mantenha as pessoas presentes no local a uma distância segura da área de trabalho. Qualquer pessoa que entre no perímetro da área de trabalho tem de usar equipamento de protecção individual. Pode dar-se o caso de fragmentos da peça de trabalho ou de um acessório partido serem projectados para longe e causarem feri- mentos fora da área de trabalho imediata. j) Segure na ferramenta eléctrica apenas pelas superfícies da pega isoladas quando efectuar uma operação em que o acessório de corte possa entrar em contacto com fios escondidos ou com o cabo da ferramenta. Um acessório de corte que entre em contacto com um fio sob tensão eléctrica pode fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador. k) Afaste o cabo de alimentação do acessório rotativo. Se perder o controlo da ferramenta, o cabo pode ser cortado ou ficar preso no acessório, puxando a sua mão ou o seu braço na direcção da lâmina em rotação. l) Nunca pouse a ferramenta eléctrica antes de o acessório ficar completamente imobiliza- do. O acessório rotativo pode ficar preso na superfície onde pousou a ferramenta eléctrica e puxá-la para longe das suas mãos, fazendo-o perder o controlo da mesma. m) Não ligue a ferramenta eléctrica enquanto estiver a transportá-la. O contacto acidental do acessório rotativo com a sua roupa pode prendê-la no mesmo, puxando o acessório na direcção do seu corpo.

Limpe regularmente as aberturas de ventilação da ferramenta eléctrica. A ventoinha do motor irá puxar as partículas no interior da caixa da ferramenta e a acumulação excessiva de metal em pó poderá causar riscos eléctricos. o) Não utilize a ferramenta eléctrica perto de materiais inflamáveis. Estes materiais podem ser inflamados por faíscas da ferramenta. p) Não utilize acessórios que necessitem de lí- quidos de refrigeração. A utilização de água ouPT

Nível de vibração O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 62841; pode ser utilizado para comparar ferra- mentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.

• A utilização da ferramenta para aplicações di- ferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição.

• O número de vezes que a ferramenta é desliga- da ou está ligada, mas não está a ser utilizada, pode reduzir significativamente o nível de exposição. Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizan- do os seus padrões de trabalho. DESCRIÇÃO Os números indicados no texto dizem respeito aos diagramas na página 2.

1. Interruptor para ligar/desligar

2. Botão de ajuste da velocidade

Antes de efectuar a montagem, desligue sempre a máquina e retire a ficha da tomada de corrente. Montar e remover acessórios (Fig. A, B) Deve utilizar o acessório adequado ao material correspondente. Utilize apenas acessórios de poli- mento não danificados e limpos. Placa de fixação

Posicione a chave (6) para encaixar as partes planas no eixo (7). Pode ser necessário rodar a placa de fixação (4) para exportar as partes planas do eixo (7). d) Tenha especial cuidado ao utilizar a ferramenta em cantos, extremidades aguçadas, etc. Evite que o acessório salte ou fique preso na peça de trabalho. Os cantos, as extremidades aguçadas ou o facto de o acessório rotativo saltar tendem a fazê-lo ficar preso na peça de trabalho e, con- sequentemente, a causar a perda do controlo da ferramenta ou a ocorrência do efeito de recuo. e) Não instale na ferramenta uma lâmina de cor- rente de serra para esculpir madeira ou uma lâ- mina de serra dentada. Estas lâminas originam frequentemente o efeito de recuo e aperda do controlo da ferramenta. Segurança eléctrica Verifique sempre se a tensão da fonte de alimentação corresponde à tensão na placa sinalética.

• Não utilize a máquina se o cabo de alimentação ou a ficha estiver danificada.

Utilize apenas extensões que sejam adequa- das para a potência nominal da máquina com uma espessura mínima de 1,5 mm

. Se utilizar um enrolador de extensão, desenrole sempre ocabo por completo.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida Esta máquina é concebida para polir e escovar metal e superfícies revestidas.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.º PM504AC / S_PM504AC/ S2_PM504AC Tensão 230 - 240 V ~Frequência 50 HzPotência 650 WVelocidade sem carga 2000 - 6800/minDiâmetro do disco 125 mmPeso 1,9 kgNível de pressão sonora L 87 dB(A), K = 3 dB(A)Nível de potência sonora L 98dB(A), K = 3 dB(A)Vibração 8,33 m/s , K = 1,5 m/s

AMBIENTE Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequa- dos. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjun- to com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de mate- riais e mão-de-obra em relação ao período estipu- lado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se a ferramenta foi utilizada de maneira abusi- va, indevida ou a manutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implí- citas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limita- dos a reparar ou substituir as unidades ou peças que não estejam em conformidade.

3. Quando fixar o eixo (7) com a chave (5), rode a

placa de fixação (4) no sentido dos ponteiros do relógio (à mão) para apertá-la. Almofada de polir

no placa de fixação em velcro (4). Para retirar a almofada (5), basta puxar a almofada a partir da placa de fixação (4).

• Para desligar a máquina, empurre de novo o interruptor para ligar/desligar (1) para trás. Regular a velocidade (Fig. A) O botão de regulação da velocidade (2) é utilizado para regular a velocidade. O botão de regulação da velocidade (2) pode ser regulado para 6 posições. A velocidade adequada varia consoante a aplicação e o material que pretende trabalhar. Não regule o ângulo de esquadria durante a utilização.

• Rode o botão de regulação da velocidade (2) para a posição pretendida.

Antes de efectuar a limpeza e a manuten- ção, desligue sempre a máquina e retire a ficha de alimentação da tomada de corrente. Limpe a caixa da máquina com regularidade com um pano macio, de preferência após cada utili- zação. Certifique-se de que as aberturas de ventila- ção não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produ- tos químicos danificam os componentes sintéticos.HU
