MANUAL DE UTILIZADOR ZBOX MI551 Zotac

GUIA RAPIDA DE FUNCIONAMIENTO

CONTENIDO

1. Coloque o ZOTAC ZBOX sobre una superficie plana com os pés de borrachavoltados para cima.
2. Localize os doit parafudos de orelhas e retire-os.
3. Deslize a tampa do ZOTAC ZBOX na direcção da seta.

INSTALAR MODULOS DE MEMORIA

1. Localize as ranhuras de的记忆 SO-DIMM e introduza um modulo de的记忆 SO-DIMM na ranhura num angulo de 45 graus. (Note: Se o ZOTAC ZBOX tiver das runhuras SO-DIMM, comece por introduzir um modulo na ranhura inferior)
2. Pressione cuidadosamente o modo de memória até encaixar no devo lugar atraves dos braços da ranhura de memória.

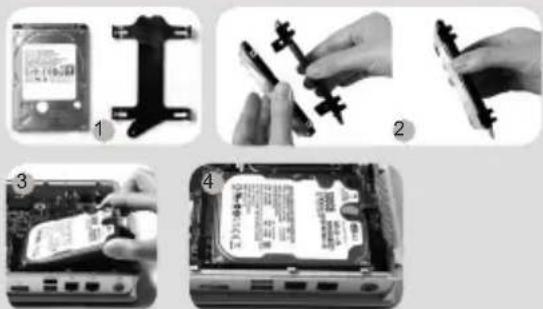

INSTALARUMDISCO RIGIDO

1. Localizar o disco rigido SATA de 2,5 polegadas e o suporte para o disco rigido.
2. Instalar o disco rigo do no suporte para o disco rigido.
3. Inserir o disco rigido na ranhura num angulo de 45 grause deslizá-lo suavente para dentro do conector.
4. Voltar a colocar o parafuso borboleta.

ZOTAC ZBOX

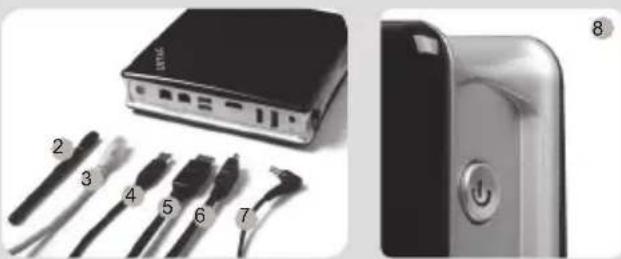

CONFIGURAR O ZOTAC ZBOX

1. SeLECTIONAR A POSIÇÃO DO ZOTAC ZBOX.

i. Colocar o ZOTAC ZBOX de lado.
ii. Instalar o ZOTAC ZBOX no suporte.

iii. Instalar o ZOTAC ZBOX num monitor.

1. Ligar antennas para WiFi
2. Conectar-se a uma rede domestica
3. Ligar dispositivos USB 3.0
4. Ligar um ecra DisplayPort
5. Ligar um ecra HDMI
6. Ligar o cabo de alimentacao
7. Ligar oistema
8. Instalar o Sistema operativo

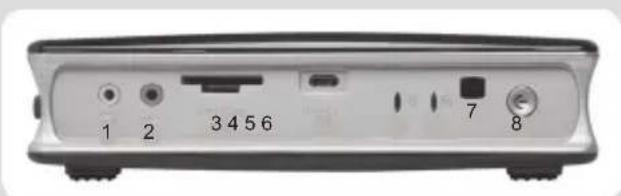

PAINEL FRONTAL

1. Tomada de auscultadores/saida de audio
2. Tomada de microfone
3. Porta USB 3.1/Leitor de cartões de memória (SD/SDHC/SDXC)
4. Portas USB 3.1 Type-C
5. LED de WiFi
6. LED de disco rigido
7. Receptor IR
8. Botão ligar/desligar

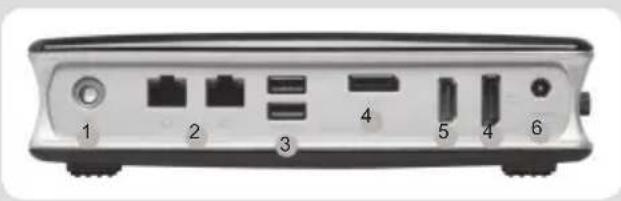

PANEL TRASEIRO

1. Conector de antenna WiFi
2. Portas LAN (RJ45)
3. Portas USB 3.0
4. Portas de exibicao
5. Porta HDMI
6. Entrada de alimentação (19 V DC)

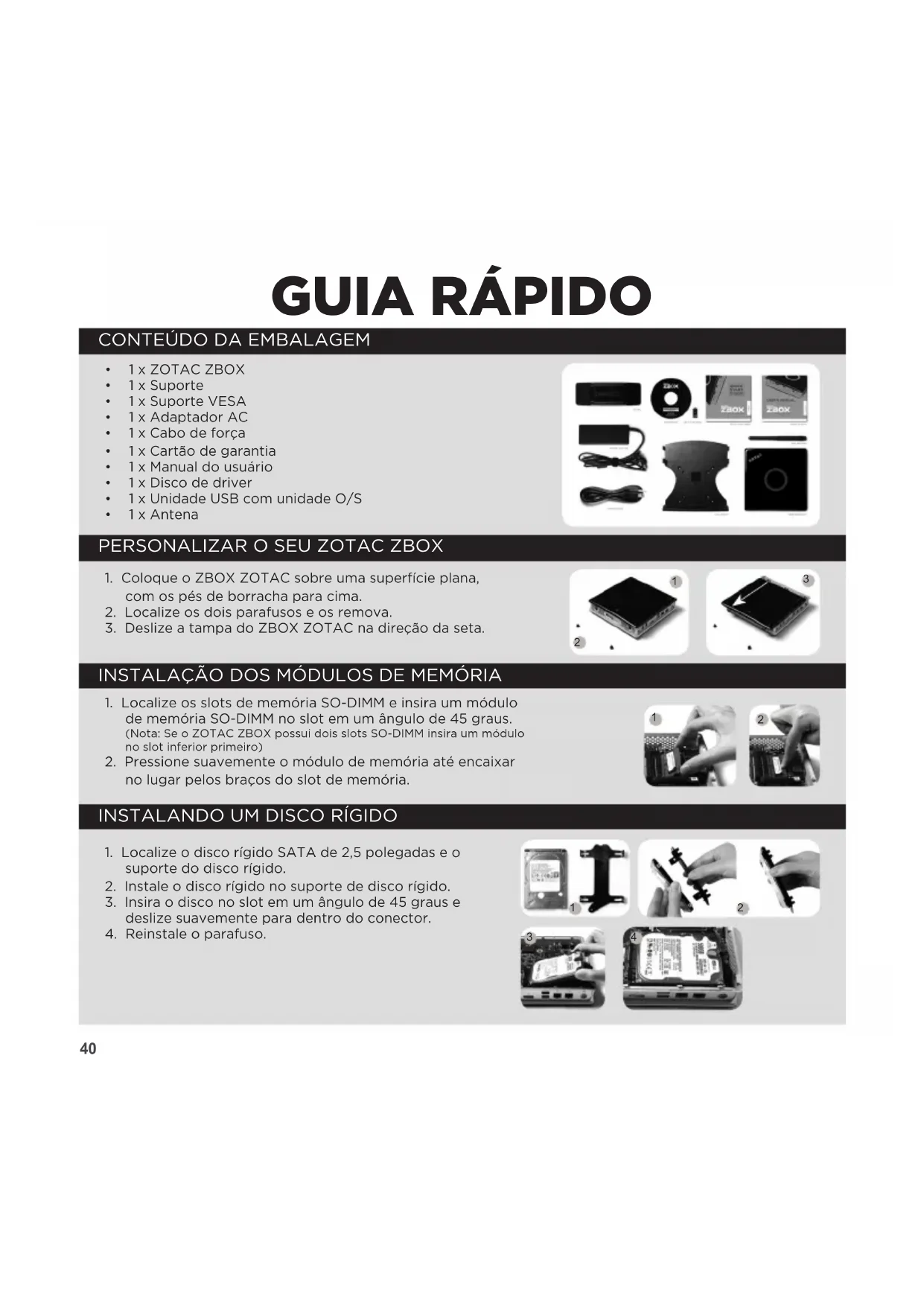

SKROCONA INSTRUKCJA OBSŁUGI

ZAWARTOSC OPAKOWANIA

1. Coloque o ZBOX ZOTAC sobre una superficie plana, com os pés de borracha para cima.
2. Localize os doit parafusos e os remove.
3. Deslize a tampa do ZBOX ZOTAC na direção da seta.

INSTALAÇÃO DOS MODULOS DE MEMORIA

1. Localize os slots de memória SO-DIMM e insira um modulo de memória SO-DIMM no slot em um angulo de 45 graus. (Note: Se o ZotAC ZBOX possui doit slot SO-DIMM insira um modulo no slot inferior primeiro)
2. Pressione suavamente o modulo de memória até encaixar no lugar pelos braços do slot de memória.

INSTALANDO UM DISCO RIGIDO

1. Localize o disco rigido SATA de 2,5 polegadas e o suporte do disco rigido.
2. Instale o disco rrigido no suporte de disco rigido.
3. Insira o disco no slot em um angulo de 45 graus e deslize suavamente para dentro do conector.
4. Reinstale o parafuso.

ZOTAC ZBOX

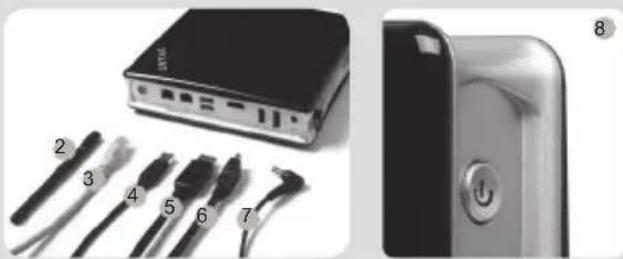

CONFIGURANDO O SEU ZOTAC ZBOX

1. Escolha a posicao do ZOTAC ZBOX

i. Cologne ZOTAC ZBOX de lado
ii. Cologne o ZOTAC ZBOX no suporte

iii. Monte o ZOTAC ZBOX no monitor

1. Conecte a antenna para o WiFi
2. Conecte a uma rede domestica
3. Conecte aparelhos no USB 3.0
4. Conecte uma tela na DisplayPort
5. Conecte uma tela na saída HDMI
6. Conectar o cabo de energia
7. Ligue oistema
8. Instale o planta operacional

PAINEL FRONTAL

1. Saía de Headphone/Audio
2. Saida de Microfone
3. Porta USB 3.1/Leitor de cartão de memória (SD/SDHC/SDXC)
   4.Porta USB 3.1 Type-C
4. LED WiFi
5. LED do disco rígido
6. Receptor Infravermelho
7. Botão de energia

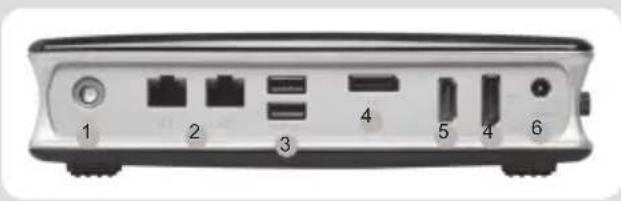

PANEL TRASEIRO

1. Porta antenna WiFi
2. Porta LAN (RJ45)
3. Porta USB 3.0
4. Porta DisplayPort
5. Porta HDMI
6. Entrada de energia (DC19V)
