사용 설명서 ZBOX MI551 Zotac

1xZOTACZBOX
1xPied
1x Monture VESA
1xAdaptateur AC
1x Cable d'alimentation
1x Cartede garantie
1xManuelutilisateur
1x Disque de drivers
- 1 x clé USB avec drivers pour le système d'exploitation
1x Antenne

CUSTOMISER VOTRE ZOTAC ZBOX

1. Allonger le ZOTAC ZBOX sur une surface plane, avec les patins en caoutchouc vers le haut.
2. Reperez les deux vis à main et retirez-les.
3. Faites glissez le couvercle du ZOTAC ZBOX en suivant les flèches.

INSTALLATION DE LA MÉMOIRE

1. Repérez les portes mémoire SO-DIMM et insérez votre barrette de mémoire SO-DIMM module dans le port avec un angle de 45 dégrès. (Note: si le ZOTAC ZBOX possède 2 portes SO-DIMM, commencez par le port inférieur.)
2. Appuyez delicatement le module de mémoire jusqu'à ce qu'il se bloque dans l'emplacement avec les bras du port fermé.

INSTALLER UN DISQUE DUR

1. Reperez l'emplacement disque dur et retirez les vis a main.
2. Relevez le cache en plastique.
3. Insérez un disque dur 2.5-pouces SATA dans l'emplacement à 45 degrés puis appuyez delicatement pour le faire rentrer dans le port.
4. Rabaissez le cache en plastique et remettez la vis à main.

ZOTAC ZBOX

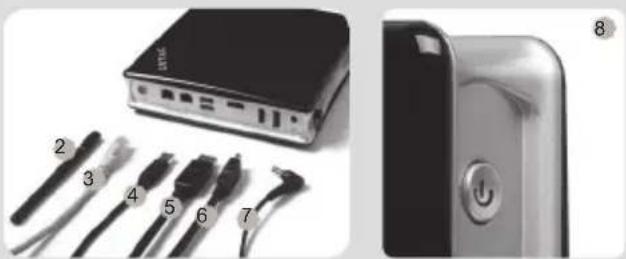

INSTALLER VOTRE ZOTAC ZBOX

1. Sélectionnez la position de votre ZOTAC ZBOX
   i. Placez le ZOTAC ZBOX sur le coté
   ii. Installez le ZOTAC ZBOX sur le pied
   iii. Fixez le ZOTAC ZBOX à un monitreur
2. Connectez l'antenne WiFi
3. Connectez à un réseau domestique
4. Connectez les péripériques USB 3.0
5. Connectez à un affichage DisplayPort
6. Connectez à un affichage HDMI
7. Connectez à l'alimentation
8. Démarrez le système
9. Installez un système d'exploitation

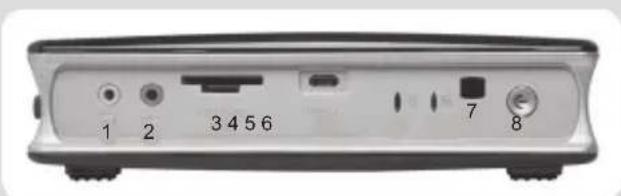

PANNEAU FRONTAL

1.Sortie audio jack
2.Sortie microphone jack
3. Port USB 3.1/Lecteur de cartes mémoires (SD/SDHC/SDXC)
4. Port USB 3.1 Type-C
5. LED WiFi
6. LED disque dur
7. Récepteur infrarouge
8. Bouton Power

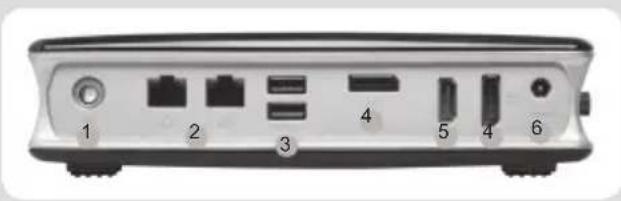

PANNEAU ARRIERE

1. Connecteur antenna WiFi
2. Ports LAN (RJ45)
3. Ports USB 3.0
4. DisplayPorts
5. Port HDMI
6. Entrée cable d'alimentation (DC19V)

VODIÈ ZA BRZI POÉETAK

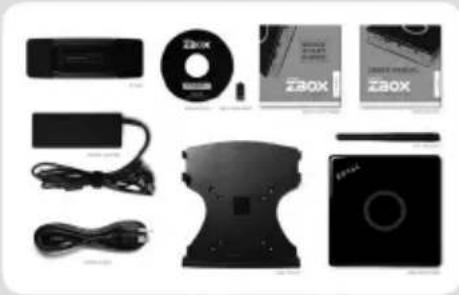

SADRZAJ PAKIRANJA

1xZOTAC ZBOX
1xstalak
1x VESA konzola
- 1xACadapter
- 1x kabel napajanja
1x jamstvena kartica
1x korisnieki priruenik
1xUpravljacki disk
1x USB pogon pogonskim programom za O/S
1xantene

PRILAGODAVANJE UREDAJA ZOTAC ZBOX

1. Postavite ZOTAC ZBOX na ravnu povrsinu s gumenom nozikom okrenutom prema gore.
2. Pronaõite dva vijka i uklonite ih.
3. SkinitePoklopac ureoaja ZOTAC ZBOXtako da gapomaknete u smjeru strelice.

POSTAVLJANJE MEMORIJSKIH MODULA

1. Pronaõite SO-DIMM memorijskte utore i umetnite SO-DIMM memorijsk modul u utor pod kutom od 45 stipnjeva. (Napomena: Ako ZOTAC ZBOX ima dva SO-DIMM utora, umetnite modul najprije u niži utor)
2. Lagano pritisnite memorijski modul takao da se uevrsti u svom položaju drzaëima memorijskog utora.

INSTALIRANJE HARD DISKA

1. Locirajte 2.5 incni SATA hard disk i nosac hard diska.
2. Instalirajte hard disk u hard disk nosač.
3. Umetnite hard disk u otvor pod kutem od 45 stipnjevi njezno pomaknite u konektor.
4. Ponovno instalirajte vijak.

ZOTAC ZBOX

POSTAVLJANJE UREDAJA ZOTAC ZBOX

1. Odaberite položaj za ZOTAC ZBOX

i. Postavite ZOTAC ZBOX boeno
ii. Postavite ZOTAC ZBOX na stalak

iii. Postavite ZOTAC ZBOX na zaslon
