MANUAL DE UTILIZADOR ZBOX CI645 nano Zotac
Guia Rápido (PT_BR) 40
GUÍA RÁPIDA DE FUNCIONAMIENTO
CONTENIDO
- Solte e remova os 4 parafusos que seguram o painel de baixo.
- Remova o painel com cuidado.
- Localize as ranhuras de memória SO-DIMM e introduza um módulo de memória SO-DIMM na ranhura num ângulo de 45 graus.
- Pressione cuidadosamente o módulo de memória até encaixar no devido lugar através dos braços da ranhura de memória.
- Localize o suporte do disco rígido, remova os 2 parafusos e o suporte do disco rígido.
- Instale o suporte do disco rígido num disco rígido /SSD SATA de 2,5 polegadas com 2 parafusos.
- Insira o disco rígido /SSD na base e deslize cuidadosamente para o conector.
- Volte a colocar os parafusos do suporte do disco rígido.

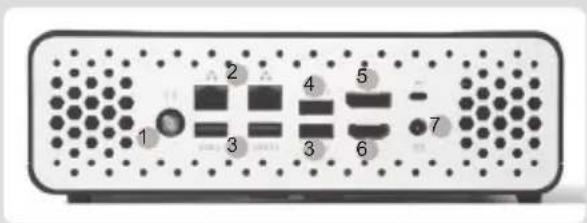

- Conector de antena WiFi
- Portas LAN (RJ45)
- Portas USB 3.1
- Porta USB 2.0
- Porta de exibição
- Porta HDMI
- Entrada de alimentação (19 V DC)


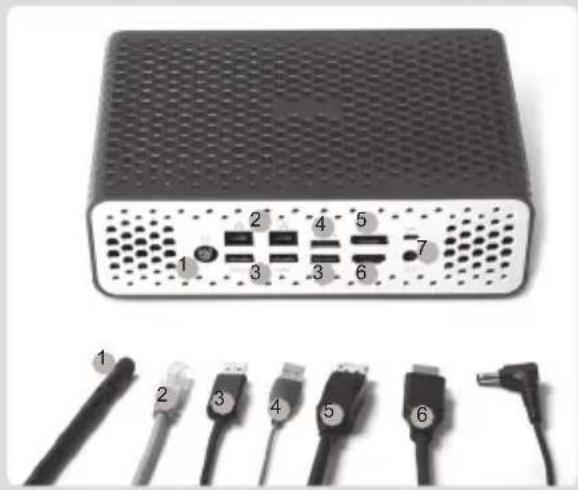

1 2 3 4 5 6 7- Ligação de uma antena Wi-Fi
- Ligação a uma rede doméstica com fios
- Ligação a dispositivos USB 3.1
- Ligação a dispositivos USB 2.0
- Ligação a um monitor DisplayPort
- Ligação a um ecrã HDMI
- Ligação do transformador e iniciação do sistema
- Solte e remova os quatro parafusos que prendem a tampa inferior.
- Com cuidado, retire a tampa.
INSTALAÇÃO DOS MÓDULOS DE MEMÓRIA
- Localize os slots de memória SO-DIMM e insira um módulo de memória SO-DIMM no slot em um ângulo de 45 graus.
- Pressione suavemente o módulo de memória até encaixar no lugar pelos braços do slot de memória.

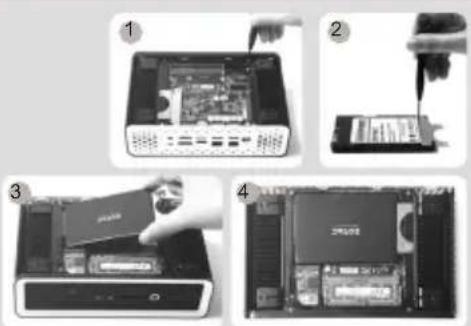

- Localize o suporte do disco rígido, remova os 2 parafusos, e remova o suporte do disco rígido.
- Instale o suporte a um disco rígido /SSD SATA de 2.5" com os 2 parafusos.
- Insira o disco rígido /SSD no socket e gentilmente deslize-o ao conector.
- Coloque os parafusos do suporte do disco rígido.

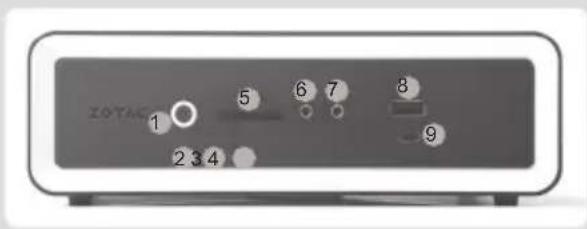

- Botão de energia
- LED PWR
- LED SATA
- LED WiFi
- Leitor de cartão de memória (SD/SDHC/SDXC)
6.Saída de Headphone/Audio - Saída de Microfone
- Porta USB 3.1
- Porta Thunderbolt 4


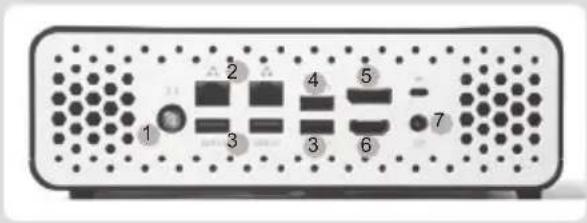

ZOTAK 1 2 3 4 5 6 7 8 9PAINEL TRASEIRO
- Porta antenna WiFi
- Porta LAN (RJ45)
- Porta USB 3.1
- Porta USB 2.0
- Porta DisplayPort
- Porta HDMI
- Entrada de energia (DC19V)


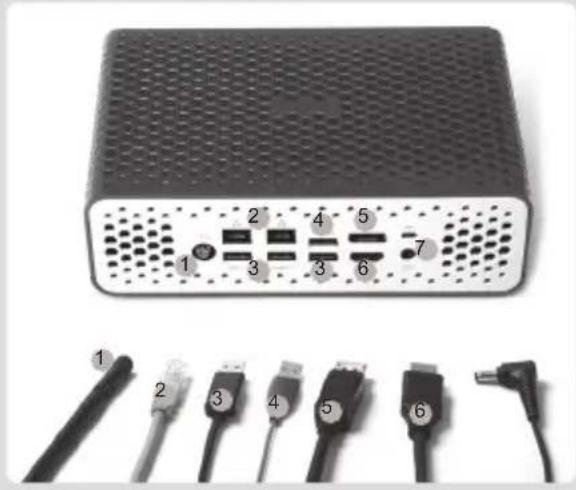

1 2 3 4 5 6 7CONFIGURANDO O SEU ZOTAC ZBOX NANO
- Conexão antena para Wi-Fi
- Ligar a uma rede doméstica com fio
- Conectando dispositivos USB 3.1
- Conectando dispositivos USB 2.0
- Conectando exibição DisplayPort
- Ligar um monitor HDMI
- Ligar o adaptador de alimentação e ligar o sistema
