MANUAL DE UTILIZADOR ZBOX CI329 Nano Zotac

GUIA RAPIDA DE FUNCIONAMIENTO

CONTENIDO

1. Solte e remove os 4 parafudos que seguram o painei de baixo.
2. Remova o paine com dificdo.

INSTALAR MODULOS DE MEMORIA

1. Localize as ranhuras de memória SO-DIMM e introduza um modulo de memória SO-DIMM na ranhura num ângulo de 45 graus.
2. Pressione cuidadosamente o modulo de memória até encaixar no devido lugar atraves dos braços da ranhura de memória.

INSTALARUMDISCO RIGIDO

1. Localize o suporte do disco rigo, remova os 1 parafusos e o suporte do disco rigido.
2. Instale o suporte do disco rigido num disco rigido /SSD SATA de 2,5 polegadas com 1 parafusos.
3. Insira o disco rígido /SSD na base e deslize@cuidadosamente para o conector.
4. Volte a colocar os parafusos do suporte do disco rígido.

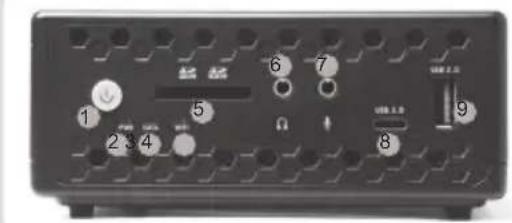

PAINEL FRONTAL

1. Botão ligar/desligar
2. LED de PWR
3. LED de SATA
4. LED de WiFi
5. Leitor de cartões de memória (SD/SDHC/SDXC)
6. Tomada de auscultadores/saida de audio
7. Tomada de microfone
   8.Porta USB 3.0 Type-C
   9.Porta USB 3.0

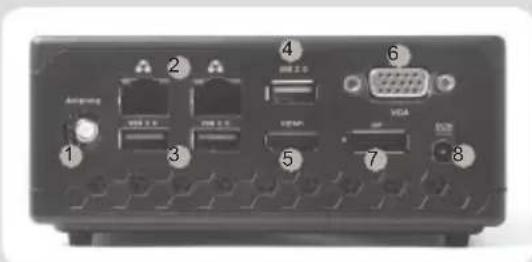

PAINEL TRASEIRO

1. Conector de antenna WiFi
2. Portas LAN (RJ45)
3. Portas USB 3.0
   4.Porta USB 2.0
4. Porta HDMI
5. Porta VGA
6. Porta de exibicao
7. Entrada de alimentação (19 V DC)

1. Ligação de uma antenna Wi-Fi
2. Ligação a uma rede domestica com fios
3. Ligação a dispositivos USB 3.0
4. Ligação a disposítivos USB 2.0
5. Ligação a um ecran HDMI
6. Ligação a um monitor DisplayPort
7. Ligação a um ecran VGA
8. Ligação do transformador e iniciação do Sistema

SKROCONA INSTRUKCJA OBSŁUGI

ZAWARTOSC OPAKOWANIA

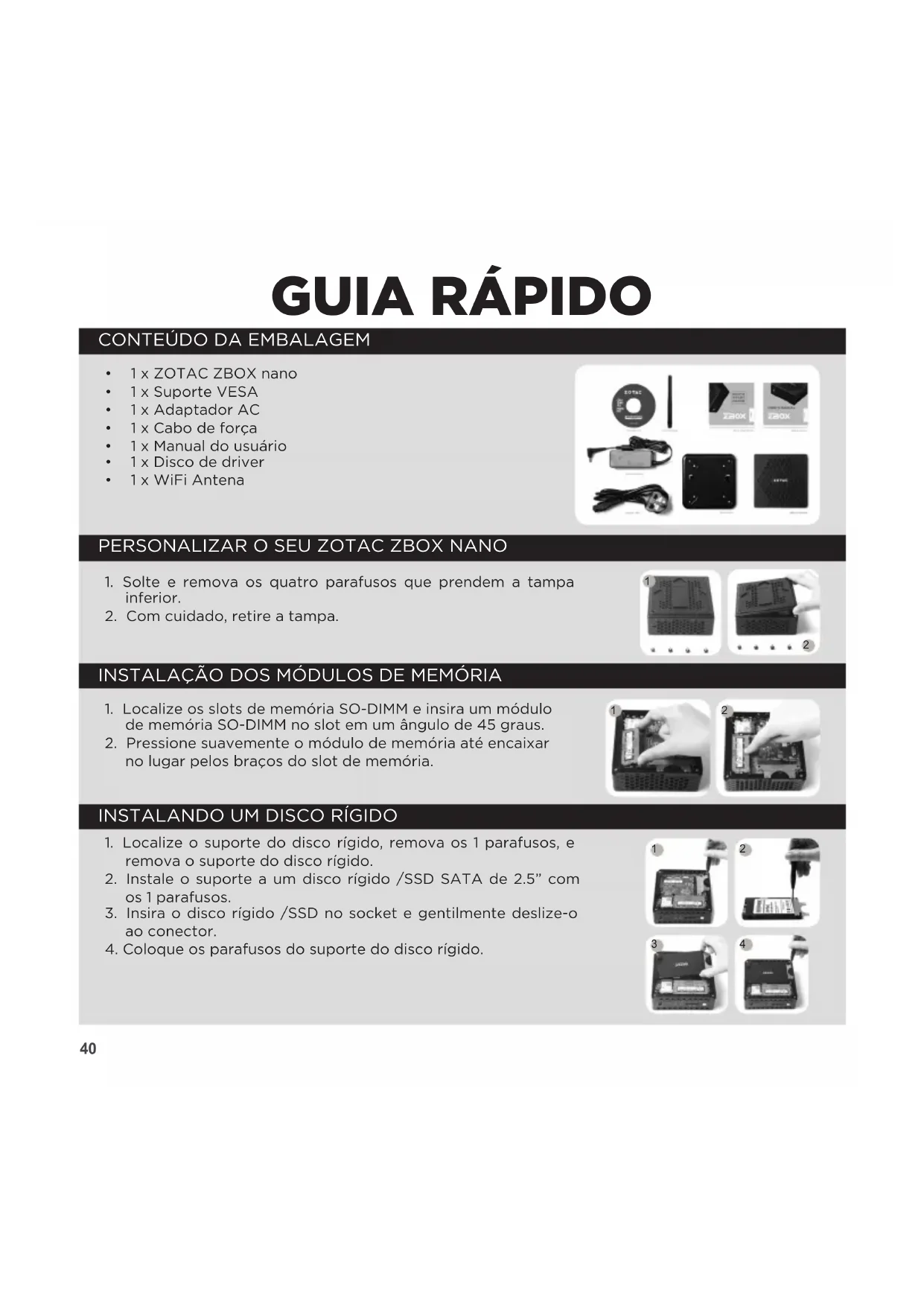

INSTALAÇÃO DOS MODULOS DE MEMORIA

1. Localize os slots de memória SO-DIMM e insira um modulo de memória SO-DIMM no slot em um ângulo de 45 graus.
2. Pressione suavamente o modulo de memória até encaixar no lugar pelos braços do slot de memória.

INSTALANDO UM DISCO RIGIDO

1. Localize o suporte do disco rigido, remove os 1 parafusos, e remove o suporte do disco rigido.
2. Instale o suporte a um disco rrigido /SSD SATA de 2.5" com os 1 parafusos.
3. Insira o disco rígido /SSD no socket e gentilmente deslize-o ao conector.
4. Cologne os parafudos do suporte do disco rigido.

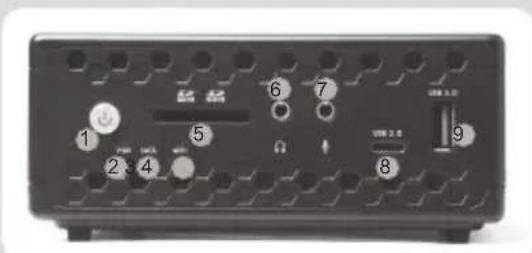

PAINEL FRONTAL

1. Botão de energia
2. LED PWR
3. LED SATA
4. LED WiFi
5. Leitor de cartão de memória (SD/SDHC/SDXC)
6. Saïda de Headphone/Audio
7. Saía de Microfone
   8.Porta USB 3.0 Type-C
   9.Porta USB 3.0

PAINEL TRASEIRO

1. Porta antenna WiFi
2. Porta LAN (RJ45)
3. Porta USB 3.0
4. Porta USB 2.0
5. Porta HDMI
6. Porta VGA
7. Porta DisplayPort
8. Entrada de energia (DC19V)

CONFIGURANDO O SEU ZOTAC ZBOX NANO

1. Conexão antenna para Wi-Fi
2. Ligar a uma rede domestica com fio
3. Conectando dispositivos USB 3.0
4. Conectando dispositivos USB 2.0
5. Ligar um monitor HDMI
6. Conectando exibicao DisplayPort
7. Ligar um monitor VGA
8. Ligar o adaptor de alimentacao e ligar o Sistema

GHID DE PORNIRE RAPIDA

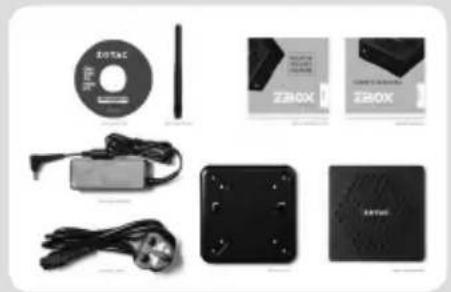

CONTEUDO DA EMBALAGEM

• 1xZOTAC ZBOX nano
  1xSistem de Montare VESA
  1xAdaptor CC
  1x Cablu de Alimentare
  1xManualulUtilizatorului
  1xUnitate de disc
  1xWiFi Antene

PERSONALIZAR O SEU ZOTAC ZBOX NANO

1. Slabiti si scoateti manual cele 4 suruburi care fixeazar carcasa de dedesubt.
2. Desprindeti carcasa cu grijă.

INSTALAÇÃO DOS MODULOS DE MEMORIA

1. Gasi fantele de memorie SO-DIMM si introducei un modul de memorie SO-DIMM in fanta, inclinat la 45 de grade.
2. Apasati uor pe modulul de memorie, panacand acesta se blocheazape marginile fantei de memorie.

INSTALAREA UNEI UNITÄTI HARD DISK
