MANUAL DE UTILIZADOR ZBOX CI625 nano Zotac

Guia Rápido (PT_BR) 40

GUÍA RÁPIDA DE FUNCIONAMIENTO

CONTENIDO

  1. Solte e remova os 4 parafusos que seguram o painel de baixo.
  2. Remova o painel com cuidado.

Zotac ZBOX CI625 nano - CONTENIDO - 1

  1. Localize as ranhuras de memória SO-DIMM e introduza um módulo de memória SO-DIMM na ranhura num ângulo de 45 graus.
  2. Pressione cuidadosamente o módulo de memória até encaixar no devido lugar através dos braços da ranhura de memória.

Zotac ZBOX CI625 nano - CONTENIDO - 2

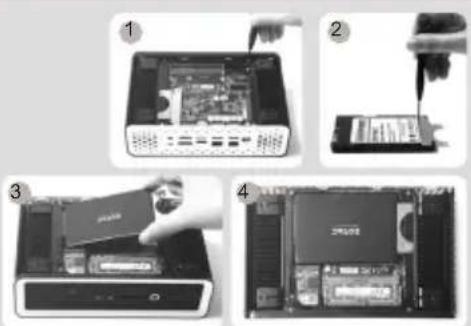

  1. Localize o suporte do disco rígido, remova os 2 parafusos e o suporte do disco rígido.
  2. Instale o suporte do disco rígido num disco rígido /SSD SATA de 2,5 polegadas com 2 parafusos.
  3. Insira o disco rígido /SSD na base e deslize cuidadosamente para o conector.
  4. Volte a colocar os parafusos do suporte do disco rígido.

Zotac ZBOX CI625 nano - CONTENIDO - 3

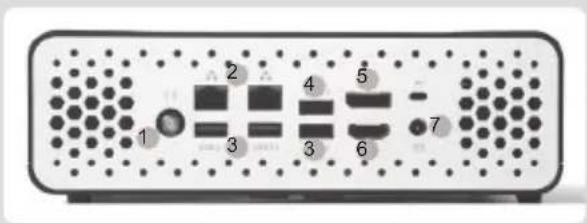

  1. Conector de antena WiFi
  2. Portas LAN (RJ45)
  3. Portas USB 3.1
  4. Porta USB 2.0
  5. Porta de exibição
  6. Porta HDMI
  7. Entrada de alimentação (19 V DC)

Zotac ZBOX CI625 nano - CONTENIDO - 4

text_image 1 2 3 4 5 6 7

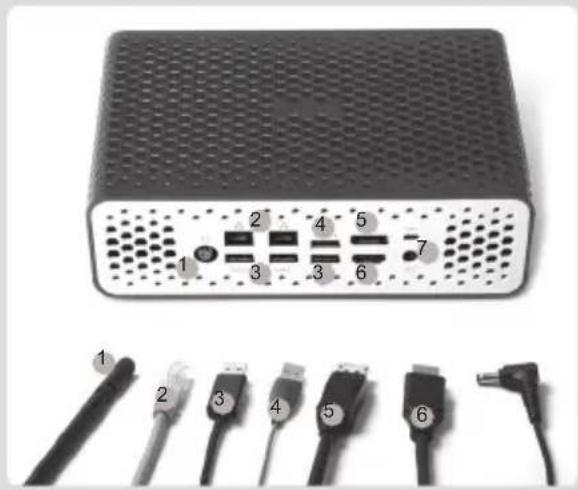

  1. Ligação de uma antena Wi-Fi
  2. Ligação a uma rede doméstica com fios
  3. Ligação a dispositivos USB 3.1
  4. Ligação a dispositivos USB 2.0
  5. Ligação a um monitor DisplayPort
  6. Ligação a um ecrã HDMI
  7. Ligação do transformador e iniciação do sistema

Zotac ZBOX CI625 nano - CONTENIDO - 5

  1. Solte e remova os quatro parafusos que prendem a tampa inferior.
  2. Com cuidado, retire a tampa.

Zotac ZBOX CI625 nano - CONTENIDO - 6

INSTALAÇÃO DOS MÓDULOS DE MEMÓRIA

  1. Localize os slots de memória SO-DIMM e insira um módulo de memória SO-DIMM no slot em um ângulo de 45 graus.
  2. Pressione suavemente o módulo de memória até encaixar no lugar pelos braços do slot de memória.

Zotac ZBOX CI625 nano - INSTALAÇÃO DOS MÓDULOS DE MEMÓRIA - 1

  1. Localize o suporte do disco rígido, remova os 2 parafusos, e remova o suporte do disco rígido.
  2. Instale o suporte a um disco rígido /SSD SATA de 2.5" com os 2 parafusos.
  3. Insira o disco rígido /SSD no socket e gentilmente deslize-o ao conector.
  4. Coloque os parafusos do suporte do disco rígido.

Zotac ZBOX CI625 nano - INSTALAÇÃO DOS MÓDULOS DE MEMÓRIA - 2

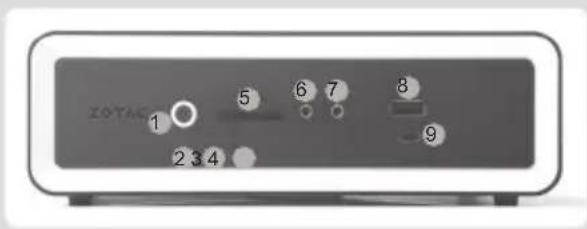

  1. Botão de energia
  2. LED PWR
  3. LED SATA
  4. LED WiFi
  5. Leitor de cartão de memória (SD/SDHC/SDXC)
    6.Saída de Headphone/Audio
  6. Saída de Microfone
  7. Porta USB 3.1
  8. Porta Thunderbolt 4

Zotac ZBOX CI625 nano - INSTALAÇÃO DOS MÓDULOS DE MEMÓRIA - 3

text_image ZOTAK 1 2 3 4 5 6 7 8 9

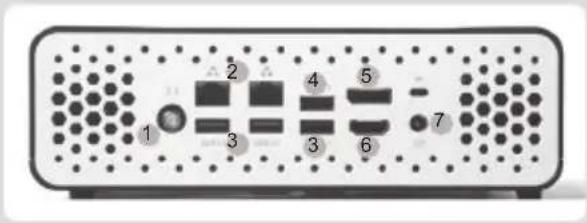

PAINEL TRASEIRO

  1. Porta antenna WiFi
  2. Porta LAN (RJ45)
  3. Porta USB 3.1
  4. Porta USB 2.0
  5. Porta DisplayPort
  6. Porta HDMI
  7. Entrada de energia (DC19V)

Zotac ZBOX CI625 nano - PAINEL TRASEIRO - 1

text_image 1 2 3 4 5 6 7

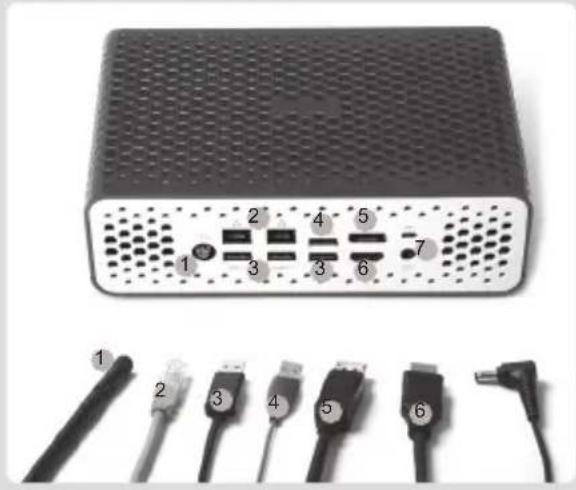

CONFIGURANDO O SEU ZOTAC ZBOX NANO

  1. Conexão antena para Wi-Fi
  2. Ligar a uma rede doméstica com fio
  3. Conectando dispositivos USB 3.1
  4. Conectando dispositivos USB 2.0
  5. Conectando exibição DisplayPort
  6. Ligar um monitor HDMI
  7. Ligar o adaptador de alimentação e ligar o sistema

Zotac ZBOX CI625 nano - CONFIGURANDO O SEU ZOTAC ZBOX NANO - 1

INSTALAÇÃO DOS MÓDULOS DE MEMÓRIA
