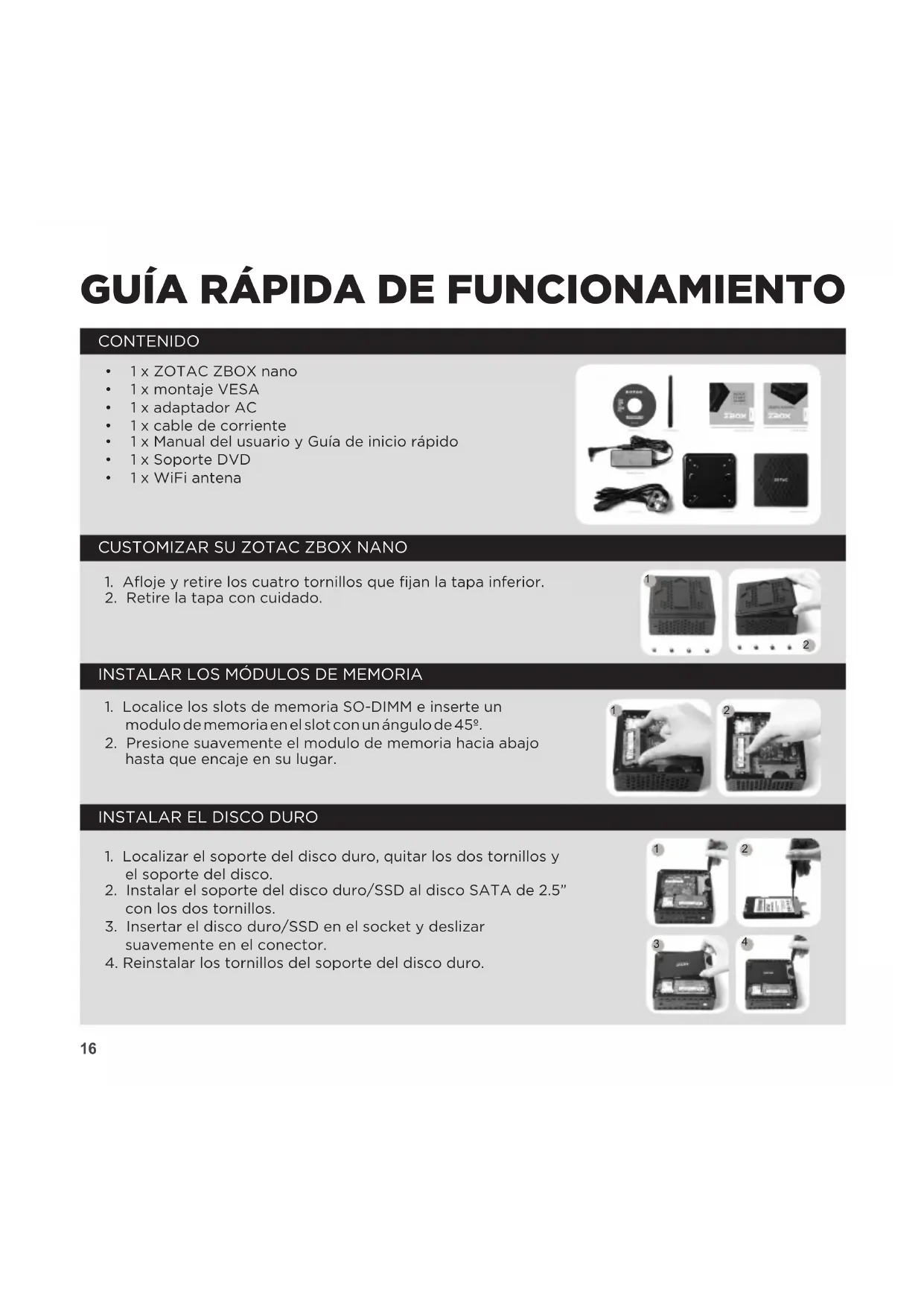

MANUAL DE USUARIO ZBOX CI329 Nano Zotac

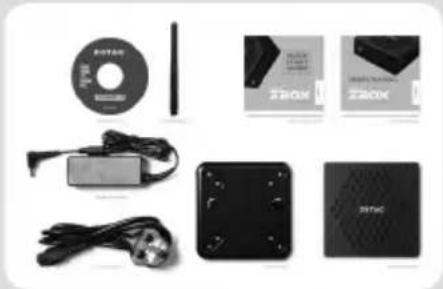

1xZOTAC ZBOX nano
1x montaje VESA
1x adaptador AC
1xcabledecorriente
1x Manual del usuario y Guia de inicio=rápido
1xSopportedVD
1xWiFi antenna

CUSTOMizar SU ZOTAC ZBOX NANO

1. Afloje y retire los cuales tornillos que fijan la tapa inferior.
2. Retire la taps con cuidado.

INSTALAR LOS MODULOS DE MEMORIA

1. Localice los slots de memoria SO-DIMM e inserte un modulo de memoria en el slot con un ánguló de 45^
2. Presione suavamente el modulo de memoria hacía abajo hasta que encaje en su lugar.

INSTALAR EL DISCO DURO

1. Localizar el soporte del disco duro, quitar los dos tornillos y el soporte del disco.
2. Instalar el soporte del disco duro/SSD al disco SATA de 2.5" con los dos tornillos.
3. Insertar el disco duro/SSD en el socket y deslizar suavamente en el conector.
4. Reinstalar los tornillos del soporte del disco duro.

ZOTAC ZBOX

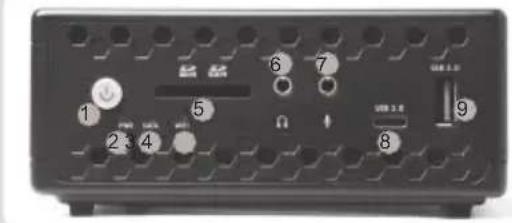

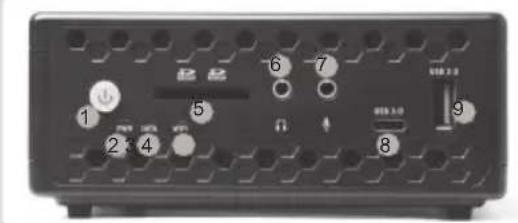

PANEL FRONTAL

1. Botón de encendido
2. PWR LED
3. SATA LED
   4.WiFiLED
4. Lector de tarjetas (SD/SDHC/SDXC)
5. Headphone/Audio Out jack
6. Microphone jack
7. Puerto USB 3.0 Type-C
8. Puerto USB 3.0

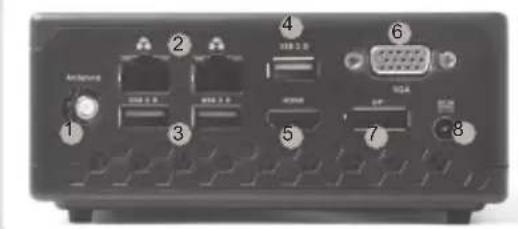

PANEL TRASERO

1. Conector antenna WiFi
2. Puerto's LAN (RJ45)
3. Puertos USB 3.0
4. Puerto USB 2.0
5. Puerto HDMI
6. Puerto VGA
7. DisplayPort
8. Entrada corriente (DC19V)

CONECTAR EL ZOTAC ZBOX NANO

1. Conexión de antenna para Wi-Fi
2. Conexión a una red domestica con cable
3. Conexión de dispositivos USB 3.0
4. Conectar dispositivos USB 2.0
5. Conexión de una pantalla HDMI
6. Conexión de una pantalla DisplayPort
7. Conexión de una pantalla VGA
8. Conexión de adaptor de corriente y encender el sistema

GUIDE D'INSTALLATION RAPIDE

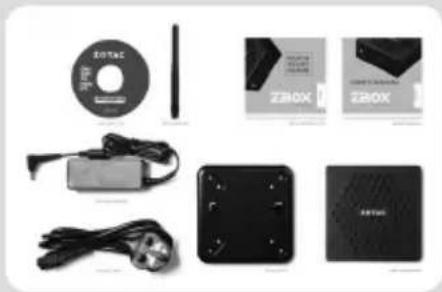

CONTENU

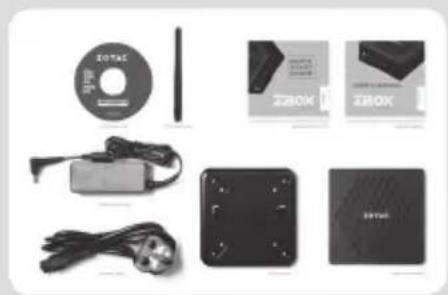

1xZOTAC ZBOX nano
1xMonture VESA
1xAdaptataur AC
1x Cable d'alimentation
1x Manuel d'utilisation ^+ un Guide de Demarrage Rapide
1xDVD d'assistance
1xWiFi Antenne

CUSTOMISER VOTRE ZOTAC ZBOX NANO

GUIA DE ARRANQUE RÁPIDO

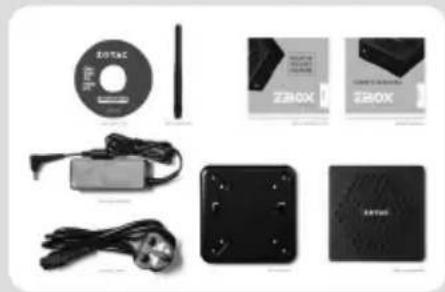

CONTENIDO

1xZOTAC ZBOX nano
1x montaje VESA
- 1x adaptador AC
1x cable de corriente
- 1xmanual de usuario
1xDriver
1xWiFi antenna

PERSONALIZACION DE SU ZOTAC ZBOX NANO

1. Afloje y retire los quatre tornillos que fijan la tapa inferior.
2. Retire la tapa con cuidado.

INSTALACION DE MODULOS DE MEMORIA

1. Localice los slots de memoria SO-DIMM e inserte un modulo de memoria en el slot con un ángulo de 45^ .
2. Presione suavamente el modulo de memoria hacía abajo hasta que encaje en su lugar.

INSTALAR EL DISCO DURO

1. Localice el soporte de disco duro, quite los 1 tornillos y quite el soporte de el disco duro.
2. Instale el soporte a un disco duro /SSD SATA de 2.5 pulgadas con 1 tornillos.
3. Introduzca el disco duro /SSD en el encaje y deslice suavamente dentro del conector.
4. Vuelva a instalar los tornillos del soporte del disco duro.

ZOTAC ZBOX

PANEL FRONTAL

1. Botón de encendido
2. PWR LED
3. SATA LED
   4.WiFiLED
4. Lector de tarjetas (SD/SDHC/SDXC)
5. Headphone/Audio Out jack
6. Microphone jack
7. Puerto USB 3.0 Type-C
8. Puerto USB 3.0

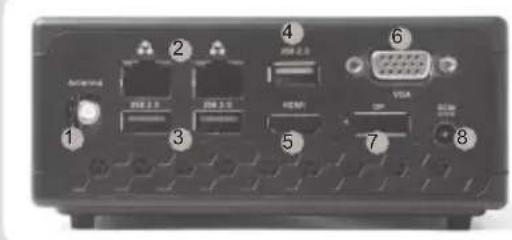

PANEL TRASERO

1. Conector antenna WiFi
2. Puerto's LAN (RJ45)
3. Puertos USB 3.0
4. Puerto USB 2.0
5. Puerto HDMI
6. Puerto VGA
7. DisplayPort
8. Entrada corriente (DC19V)

1. Conexión de antenna para Wi-Fi
2. Conexión a una red domestica con cable
3. Conexión de dispositivos USB 2.0
4. Conectar dispositivos USB 3.0
5. Conexión de una pantalla HDMI
6. Conexión de una pantalla DisplayPort
7. Conexión de una pantalla VGA
8. Conexión de adaptor de corriente y encender el sistema

山

a_1 > d < a_5 时

_, ZBOX nano × 1

S|g>U|a|a|x1

ACg01x1

3.1.5×1

y|slaxlx1

g|g|g>

Wx1

SlgZBOXNANOJusuJlacIogx

LJU 1

ωjds|jωgjgsaljα.2

abgslJglo

45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45

a a 1

S

y

1

aasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaasaaa

4

ZOTAC ZBOX

[{S}_{\Delta ABL} = \frac{1}{2} \times {SB} \times {BL}]

g 1

PWRLED.2

SATALED 3

WELLED 4

(SD/SDHC/SOXC)

S

wae

USB30Type-Cg.8

USB3.0slaos

#

WHJUJUJUJU201

( R,A5) ,L = ( s - 1) os2

USB3.0sla08,3

USB 2.0

HDMJG.5

VGA 业

DisplayPort .7

（19DC）,8

ZBOXNANOJol

Wi-Fi jUai .1

wUgSIsosawJol

USB3.0 1JUJUJUJ .3

USB2.0 sJlJLJ 4

HDMI uagu JUSSJuaI .5

DisplayPort jgai Jls SuJail .6

VGA yagai JIS SuJalai .7

05sssssg g ygulal Uwai .8

GUIA DE ARRANQUE RÁPIDO

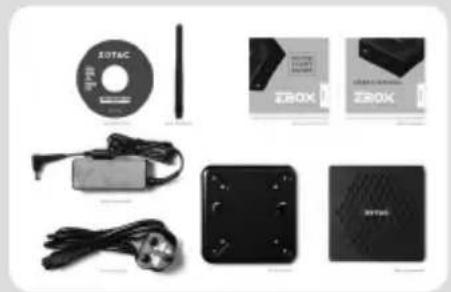

CONTEUDO DA EMBALAGEM

1xZOTAC ZBOX nano
1x suporte VESA
- 1xtransformador AC
1x cabo de alimentacao
1x Manual do Usuario & Guia de Inicio Rápido
1x Suporte DVD
1xWiFi antenna

PERSONALIZAR O SEU ZOTAC ZBOX NANO
