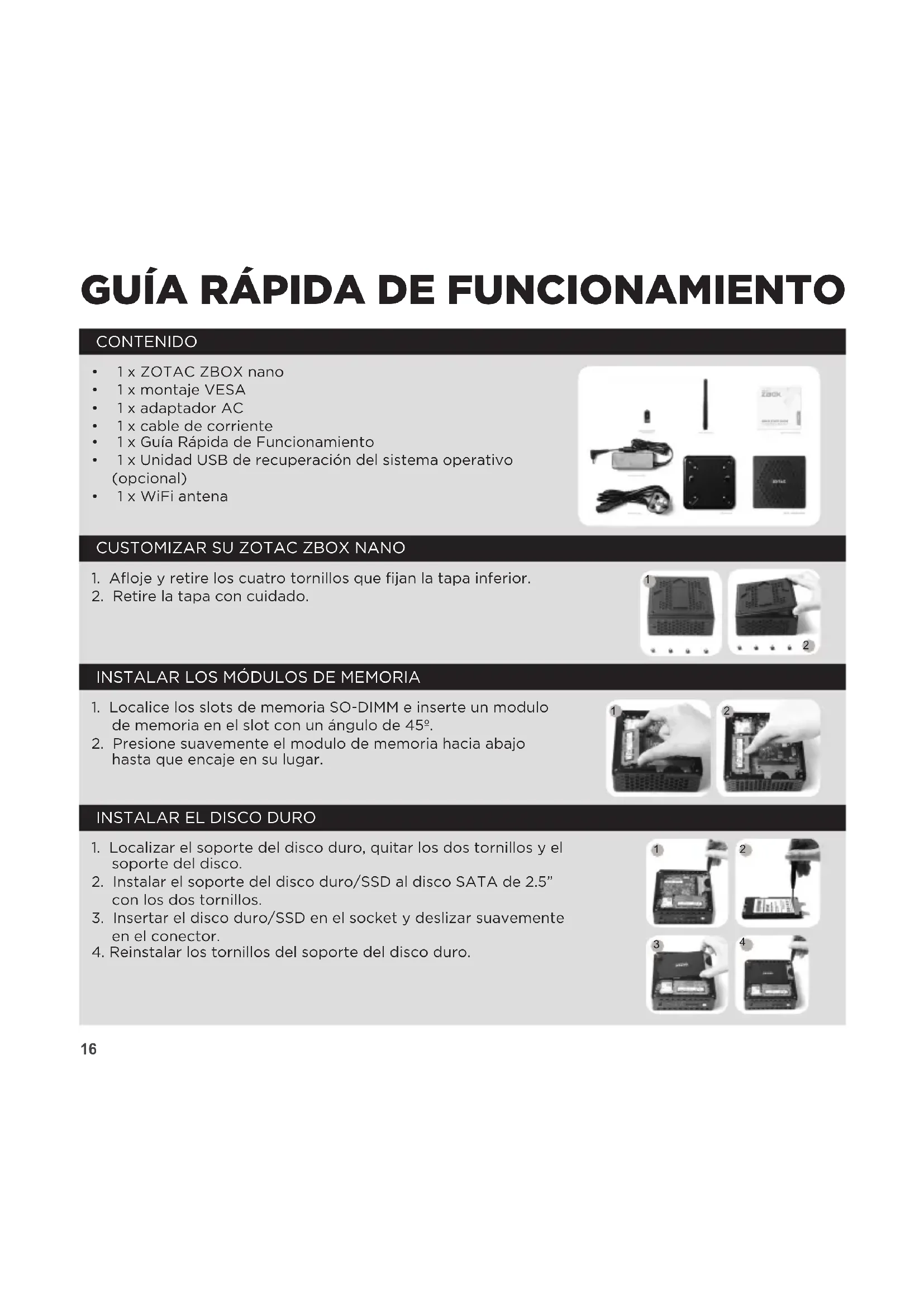

MANUAL DE USUARIO ZBOX CI331 nano Zotac
- 1 x cable de corriente
- 1 x Guía Rápida de Funcionamiento
- 1 x Unidad USB de recuperación del sistema operativo (opcional)
1. Afloje y retire los cuatro tornillos que fijan la tapa inferior.
2. Retire la tapa con cuidado.
1. Localice los slots de memoria SO-DIMM e inserte un modulo
de memoria en el slot con un ángulo de 45º.
2. Presione suavemente el modulo de memoria hacia abajo
hasta que encaje en su lugar.

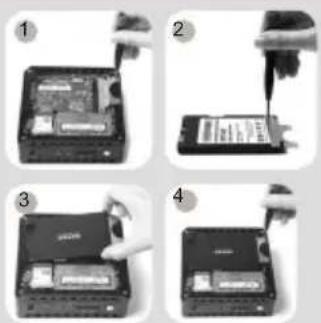

1. Localizar el soporte del disco duro, quitar los dos tornillos y el
2. Instalar el soporte del disco duro/SSD al disco SATA de 2.5”
con los dos tornillos.
3. Insertar el disco duro/SSD en el socket y deslizar suavemente
4. Reinstalar los tornillos del soporte del disco duro.

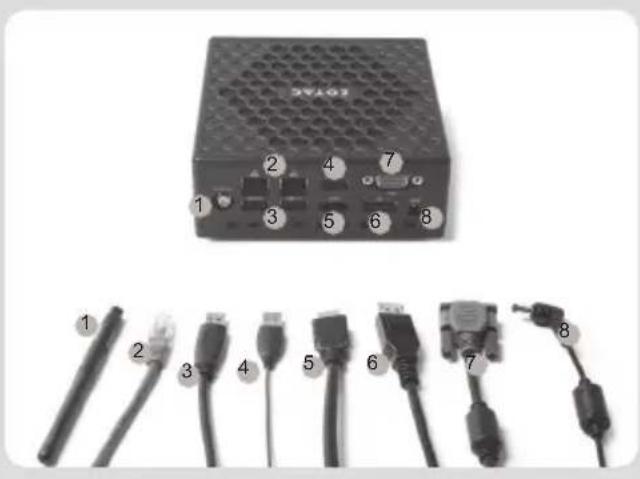

2. Conexión a una red doméstica con cable
3. Conexión de dispositivos USB 3.1
4. Conectar dispositivos USB 2.0
5. Conexión de una pantalla HDMI
6. Conexión de una pantalla DisplayPort
7. Conexión de una pantalla VGA
8. Conexión de adaptador de corriente y
1. Botón de encendido
CONTENIDO PERSONALIZACIÓN DE SU ZOTAC ZBOX NANO INSTALACIÓN DE MÓDULOS DE MEMORIA
- 1 x cable de corriente

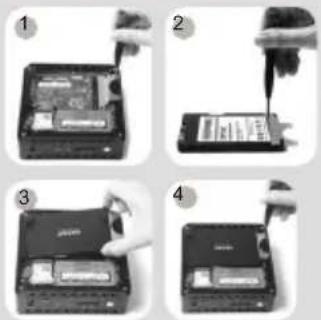

1. Localice el soporte de disco duro, quite los 1 tornillos y quite el
soporte de el disco duro.
2. Instale el soporte a un disco duro /SSD SATA de 2.5 pulgadas
3. Introduzca el disco duro /SSD en el encaje y deslice suave-
mente dentro del conector.
4. Vuelva a instalar los tornillos del soporte del disco duro.
1. Localice los slots de memoria SO-DIMM e inserte un modulo
de memoria en el slot con un ángulo de 45º.
2. Presione suavemente el modulo de memoria hacia abajo
hasta que encaje en su lugar.
1. Afloje y retire los cuatro tornillos que fijan la tapa inferior.
2. Retire la tapa con cuidado.

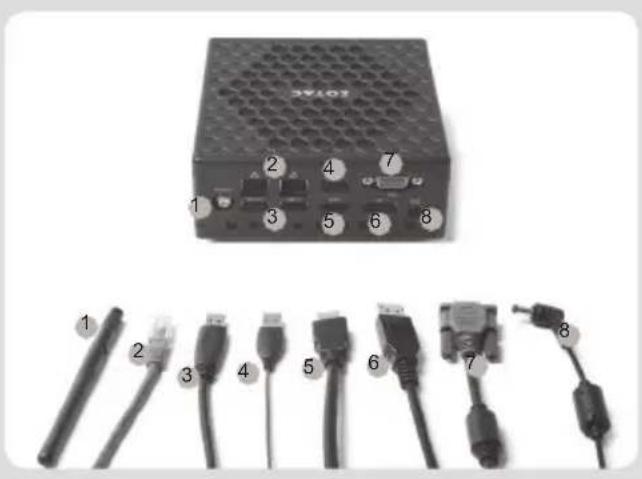

1. Botón de encendido
2. Conexión a una red doméstica con cable
3. Conexión de dispositivos USB 3.1
4. Conectar dispositivos USB 2.0
5. Conexión de una pantalla HDMI
6. Conexión de una pantalla DisplayPort
7. Conexión de una pantalla VGA
8. Conexión de adaptador de corriente y
de 2,5 polegadas com 1 parafusos.
