ZBOX CI645 nano - Ordinateur Zotac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini PC / Barebone
Marque	Zotac
Modèle	ZBOX CI645 nano
Dimensions (approx.)	127.8 x 126.8 x 58.7 mm
Poids (approx.)	0.8 kg
Alimentation	Adaptateur secteur 19 V DC, 65 W
Processeur	Intel Core i5-10210U (selon configuration)
Mémoire vive	DDR4 SO-DIMM (max 32 Go)
Stockage	1 x 2.5" SATA HDD/SSD
Connectivité	Wi-Fi 5, Bluetooth 5.0, Gigabit Ethernet
Ports vidéo	1 x HDMI, 1 x DisplayPort
Ports USB	2 x USB 3.1, 1 x USB 2.0
Port réseau	2 x RJ45 (Gigabit)
Fonctions principales	Bureau silencieux, montage VESA, faible consommation
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les liquides, assurer une ventilation libre
Sécurité	Utiliser le support VESA fourni, ne pas exposer à l'eau
Pièces détachées et réparabilité	RAM, SSD/HDD, antenne WiFi, adaptateur secteur remplaçables
Informations générales	Garantie constructeur, compatibilité Windows 10/11

FOIRE AUX QUESTIONS - ZBOX CI645 nano Zotac

Comment installer la mémoire RAM ?

Retirez la plaque inférieure, repérez les ports SO-DIMM, insérez le module à 45° et appuyez jusqu'au clic. Utilisez de la mémoire DDR4 SO-DIMM compatible.

Comment installer un disque dur ou SSD ?

Retirez la plaque inférieure, dévissez le support (bracket) et fixez votre disque 2.5'' SATA. Insérez l'ensemble en glissant vers le connecteur et revissez.

Comment connecter l'antenne Wi-Fi ?

Vissez l'antenne fournie sur le connecteur prévu à l'arrière du boîtier. Assurez-vous qu'elle est bien serrée pour une réception optimale.

Quels câbles utiliser pour l'affichage ?

Utilisez un câble HDMI ou DisplayPort selon votre écran. Branchez-le sur le port correspondant à l'arrière du ZBOX.

Puis-je brancher deux écrans ?

Oui, le ZBOX CI645 nano supporte un affichage simultané via HDMI et DisplayPort. Vous pouvez utiliser les deux ports en même temps.

Quel système d'exploitation installer ?

Le ZBOX est livré sans OS. Vous pouvez installer Windows 10/11 ou Linux. Les pilotes sont fournis sur une clé USB.

Comment nettoyer le mini PC ?

Éteignez l'appareil et débranchez-le. Utilisez un chiffon doux et sec. Évitez les produits liquides et assurez-vous que les fentes d'aération ne sont pas obstruées.

Quelle est la consommation électrique ?

L'adaptateur fourni est de 65 W. La consommation réelle dépend de la configuration, mais reste très faible, idéale pour un usage 24/7.

Puis-je mettre plus de 32 Go de RAM ?

Non, la mémoire maximale prise en charge est de 32 Go (2 x 16 Go) en DDR4 SO-DIMM.

Comment fixer le ZBOX derrière un écran ?

Utilisez le support VESA fourni. Fixez-le au dos de l'écran (norme VESA 75x75 ou 100x100) puis accrochez le ZBOX.

MODE D'EMPLOI ZBOX CI645 nano Zotac

Guide d'installation rapide (FRA) 18

Kratke upute (HR) 20

• 1x ZOTAC ZBOX nano
• 1x Monture VESA
• 1 x Adaptateur AC (optionnel)
• 1 x Câble d'alimentation (optionnel)
• 1 x Carte de garantie
• 1 x Guide d'installation rapide
• 1 x clé USB avec drivers pour le système d'exploitation
- 1x Antenne

1. Dévissez et retirez les 4 vis à main de la plaque inférieure.
2. Retirez doucement la plaque.

1. Repérez les ports mémoire SO-DIMM et insérez votre barrette de mémoire SO-DIMM module dans le port avec un angle de 45 degrés.
2. Appuyez délicatement le module de mémoire jusqu'à ce qu'il se bloque dans l'emplacement avec les bras du port fermé.

1. Repérez l'emplacement pour disque dur, retriez les deux vis puis retirez le socle (bracket).
2. Installez le socle (bracket) sur le disque dur/SSD 2.5-pouces SATA grâce aux 2 vis.
3. Insérez le disque dur/SSD couplé au socle (bracket) dans l'emplacement disque dur et faites doucement glisser vers le connecteur.
4. Replacez les vis sur le socle (bracket).

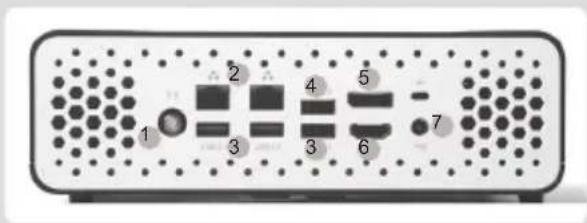

1. Connecteur antenne WiFi
2. Ports LAN (RJ45)
3. Ports USB 3.1
4. Port USB 2.0
5. DisplayPort
6. Port HDMI
7. Entrée câble d'alimentation (DC19V)

1 2 3 4 5 6 7

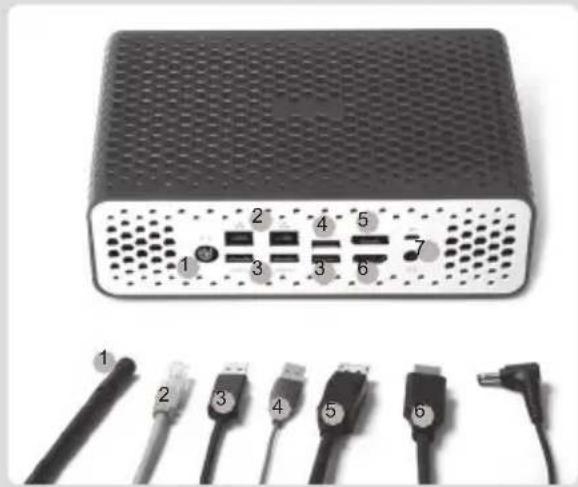

INSTALLER VOTRE ZOTAC ZBOX NANO

1. Connecter une antenne Wi-Fi
2. Connecter un réseau filaire
3. Connecter des appareils en USB 3.1
4. Connecter des appareils en USB 2.0
5. Connecter un affichage DisplayPort
6. Connecter un affichage HDMI
7. Connecter l'adaptateur d'alimentation et allumer le système
