用户手册 ZBOX CI645 nano Zotac
□ 1 x 索泰 ZBOX nano
□ 1 x VESA 背架
□ 1 x 电源适配器（选配）
□ 1 x 电源线（选配）
□ 1 x 保修卡
□ 1 x 快速启动指南
□ 1 x USB 驱动
□ 1 x 天线
- 松开并移除底盖上的 4 颗手拧螺丝。
- 轻轻打开底盖。
- 找到 SO-DIMM 插槽，以斜 45 度把内存模块插入 SO-DIMM 插槽
- 轻按内存，直到内存完全锁入到卡扣内，并检查是否安装稳固

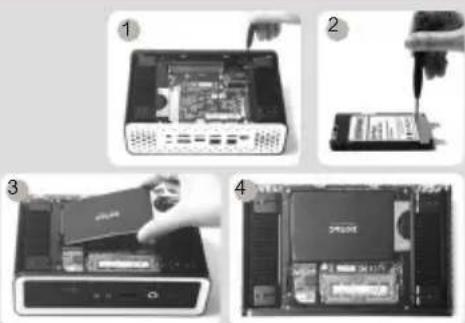

- 准备好 2.5 英寸 SATA 硬盘以及硬盘支架
- 将硬盘安装至硬盘架中
- 把硬盘以斜 45 度轻轻插入接口
- 重新安装好螺丝

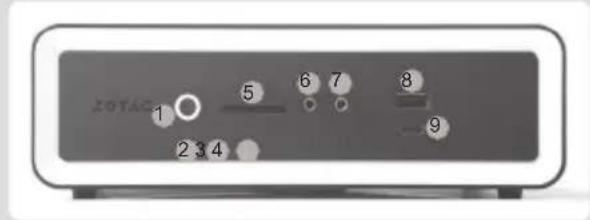

- 电源键
- 电源指示灯
- SATA 状态灯
- WiFi 状态灯
- 读卡器（SD/SDHC/SDXC）
- 耳机/立体声输出接口
- 麦克风接口
- USB 3.1 端口
- Thunderbolt 4 端口


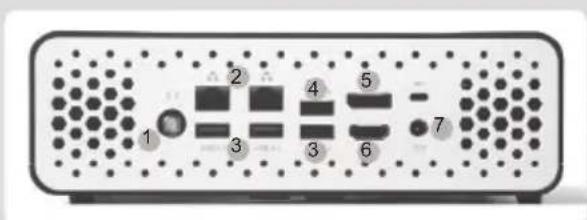

- 无线网络天线接口
- 以太网接口
- USB 3.1 端口
- USB 2.0 端口
- DisplayPort 接口
- HDMI 接口
- 电源输入接口（直流19V）

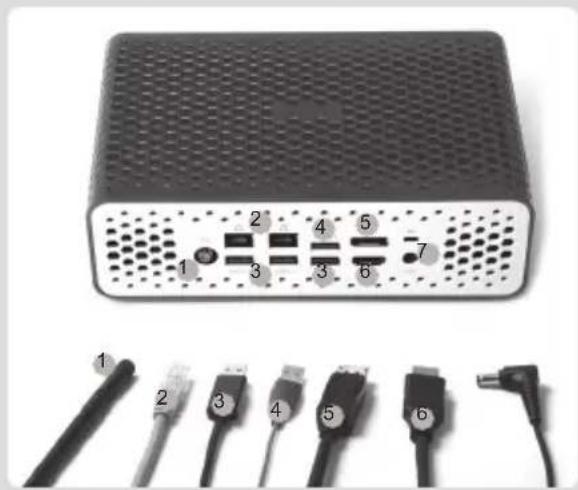

- 连接 Wi-Fi 天线
- 连接有线网络
- 连接 USB 3.1 设备
- 连接 USB 2.0 设备
- 连接 DisplayPort 显示器
- 连接 HDMI 显示器
- 连接电源适配器并启动系统
- 鬆開並移去底蓋上的 4 顆螺絲。
- 輕輕打開底蓋。
- 找到 SO-DIMM 插槽，以斜 45 度把記憶體模組插入 SO-DIMM 插槽
- 輕按記憶體，直到記憶體完全鎖入到卡扣內，並檢查是否安裝穩固
- 找到硬盤托架，卸下兩個螺絲，取下硬盤支架。
- 安裝硬盤支架，以 2.5 寸 SATA 硬盤/SSD 用 2 個螺絲。
- 插入硬盤/SSD 插入插座，輕輕推入連接器。
- 重新安裝螺絲的硬盤托架。
- 電源鍵
- 電源狀態燈
- SATA 狀態燈
- WiFi 狀態燈
- 讀卡器（SD/SDHC/SDXC）
- 耳機/ 音頻輸出介面
- 麥克風介面
- USB 3.1 接口
- Thunderbolt 4 接口


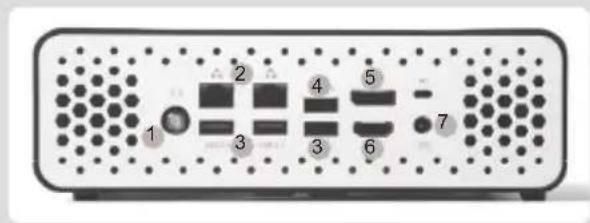

ZOTAG 1 5 6 7 8 2 3 4 9後視圖
- WiFi天線連接器
- 網絡（RJ45）接口
- USB 3.1 接口
- USB 2.0 接口
- DisplayPort 接口
- HDMI 接口
- 電源輸入（直流 19V）
- 連接 Wi-Fi 天線
- 連接有線網路
- 連接 USB 3.1 設備
- 連接 USB 2.0 設備
- 連接 Display Port 顯示器
- 連接 HDMI 顯示器
- 連接電源適配器並開啟系統
