用户手册 ZBOX CI337 nano Zotac

□ 1 x 索泰 ZBOX nano
□ 1 x VESA 背架
□ 1 x 电源适配器
□ 1 x 电源线
□ 1 x 快速安装指南
□ 1 x USB系统修复随身碟（选配）
□ 1 x 天线

1. 松开并移除底盖上的4颗手拧螺丝。
2. 轻轻打开底盖。

1. 找到 M.2 SSD 插槽并卸下螺丝。
2. 以 45 度角将 M.2 SSD 模组插入插槽内。
3. 轻轻把 M.2 SSD 模组往下压，再把螺丝装上以固定硬碟。

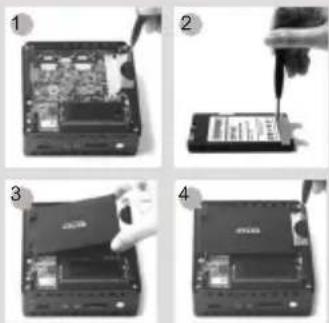

1. 准备好 2.5 英寸 SATA 硬盘以及硬盘支架
2. 将硬盘安装至硬盘架中
3. 把硬盘以斜 45 度轻轻插入接口
4. 重新安装好螺丝

1. 找到 SO-DIMM 插槽，以斜 45 度把内存模块插入 SO-DIMM 插槽
2. 轻按内存，直到内存完全锁入到卡扣内，并检查是否安装稳固

1. 电源键
2. 电源指示灯
3. SATA 状态灯
4. WiFi 状态灯
5. 读卡器（SD/SDHC/SDXC）
6. 耳机/立体声输出接口
7. 麦克风接口
8. USB 3.2 端口
9. USB Type-C 端口

1. 无线网络天线接口
2. 以太网接口
3. HDMI接口
4. USB 3.2 端口
5. DisplayPort 接口
6. 电源输入接口（直流 19V）

1. 连接 Wi-Fi 天线
2. 连接有线网络
3. 连接 HDMI 显示器
4. 连接 USB 3.2 设备
5. 连接 DisplayPort 显示器
6. 连接电源适配器并启动系统

1. 鬆開並移去底蓋上的 4 顆螺絲。
2. 輕輕打開底蓋。

1. 找出 M.2 SSD 插槽並卸下螺絲。
2. 以 45 度角將 M.2 SSD 模組插入插槽內。
3. 輕輕把 M.2 SSD 模組往下壓直到卡入定位，再把螺絲裝上以固定硬碟。

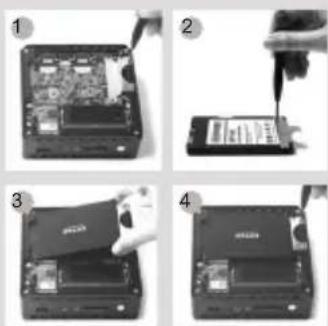

1. 找到硬盤托架，卸下螺絲，取下硬盤支架。
2. 安装硬盤支架。
3. 插入硬盤/SSD 插入插座，輕輕推入連接器。
4. 重新安裝螺絲的硬盤托架。

1. 找到 SO-DIMM 插槽，以斜 45 度把記憶體模組插入 SO-DIMM 插槽
2. 輕按記憶體，直到記憶體完全鎖入到卡扣內，並檢查是否安裝穩固

前面板

1. 電源鍵
2. 電源狀態燈
3. SATA 狀態燈
4. WiFi 狀態燈
5. 讀卡器（SD/SDHC/SDXC）
6. 耳機/ 音頻輸出介面
7. 麥克風介面
8. USB 3.2 接口
9. USB Type-C 接口

1. WiFi 天線連接器
2. 網絡(RJ45)接口
3. HDMI 接口
4. USB 3.2 接口
5. DisplayPort 接口
6. 電源輸入（直流 19V）

1. 連接 Wi-Fi 天線
2. 連接有線網路
3. 連接 HDMI 顯示器
4. 連接 USB 3.2 設備
5. 連接 Display Port 顯示器
6. 連接電源適配器並開啟系統
