用户手册 ZBOX CI549 Nano Zotac

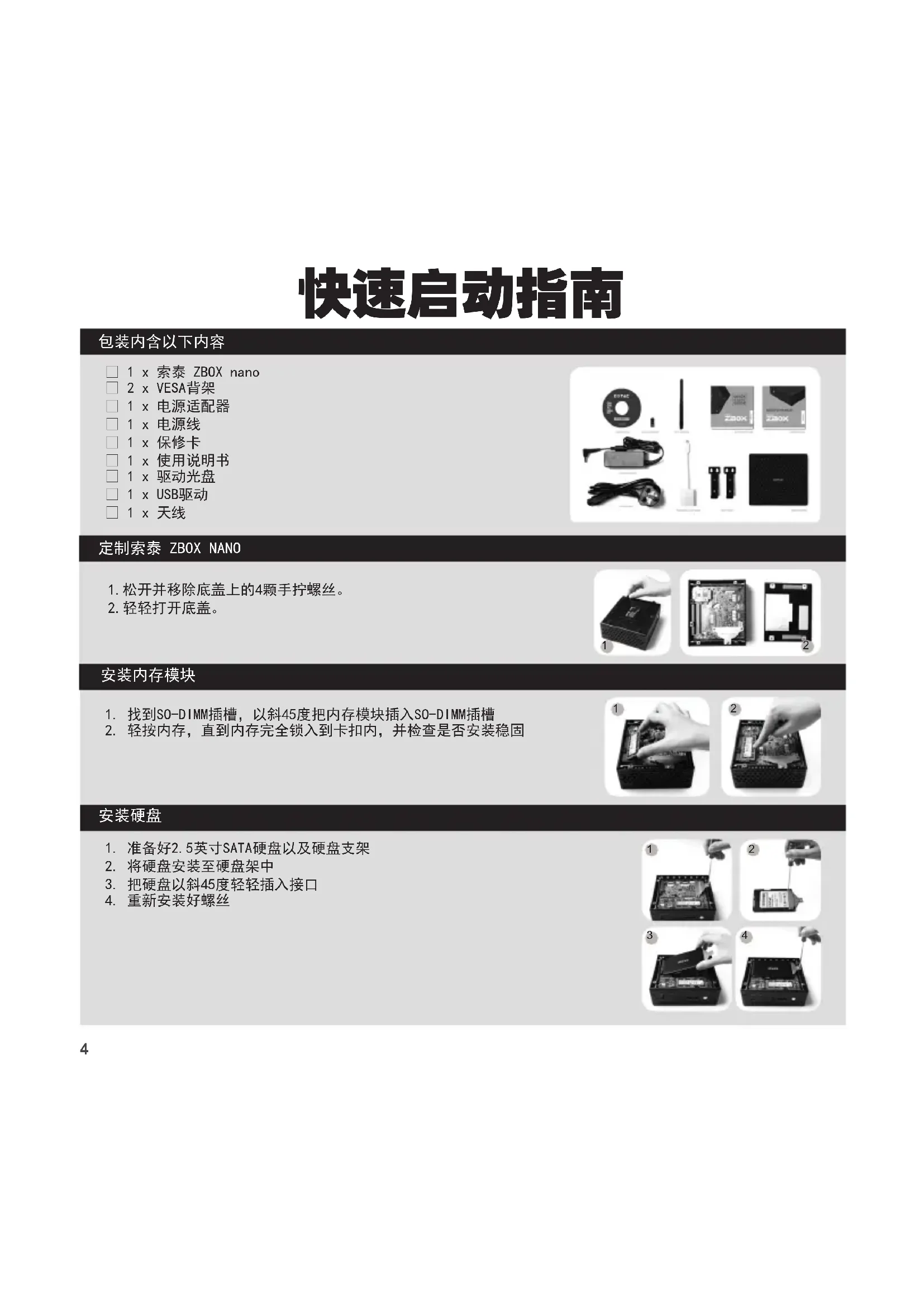

□ 1 x 索泰 ZBOX nano
□ 2 x VESA背架
□ 1 x 电源适配器
□ 1 x 电源线
□ 1 x 保修卡
□ 1 x 使用说明书
□ 1 × 驱动光盘
□ 1 x USB驱动
□ 1 x 天线
- 松开并移除底盖上的4颗手拧螺丝。
- 轻轻打开底盖。
- 找到SO-DIMM插槽，以斜45度把内存模块插入SO-DIMM插槽
- 轻按内存，直到内存完全锁入到卡扣内，并检查是否安装稳固

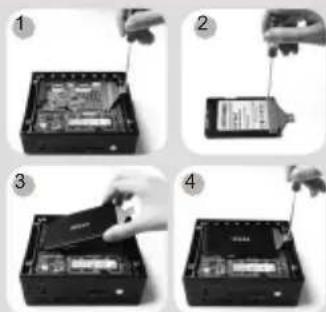

- 准备好2.5英寸SATA硬盘以及硬盘支架
- 将硬盘安装至硬盘架中
- 把硬盘以斜45度轻轻插入接口
- 重新安装好螺丝

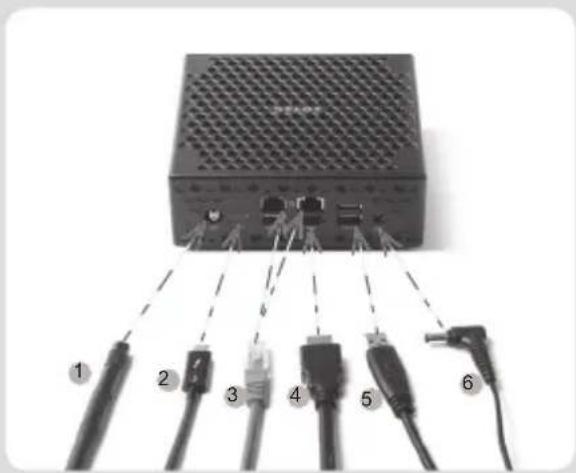

- 连接Wi-Fi天线
- 连接Thunderbolt 3
- 连接有线网络
- 连接HDMI显示器
- 连接USB 3.0设备
- 连接电源适配器并启动系统
- 电源键
- 电源指示灯
- SATA状态灯
- Wi-Fi状态指示灯
- 读卡器（SD/SDHC/SDXC）
- 耳机/立体声输出接口
- 麦克风接口
- USB 3.1 Type-C端口
- USB 3.0端口

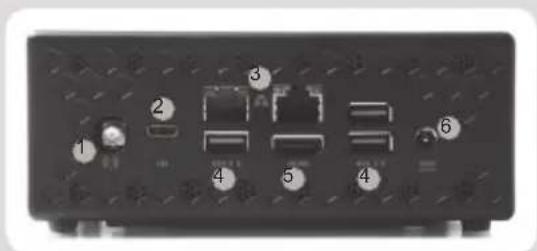

- 无线网络天线接口
- Thunderbolt 3
- 以太网接口
- USB 3.0端口
- HDMI接口
- 电源输入接口（直流19V）
- 鬆開並移去底蓋上的4顆螺絲。
- 輕輕打開底蓋。
- 找到SO-DIMM插槽，以斜45度把記憶體模組插入SO-DIMM插槽
- 輕按記憶體，直到記憶體完全鎖入到卡扣內，並檢查是否安裝穩固

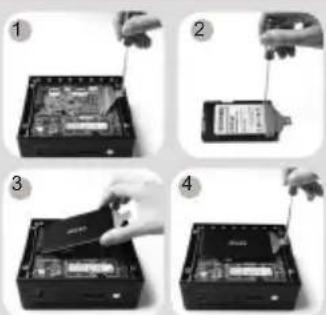

- 找到硬盤托架，卸下螺絲，取下硬盤支架。
- 安装硬盤支架。
- 插入硬盤/SSD插入插座，輕輕推入連接器。
- 重新安裝螺絲的硬盤托架。
- 連接Wi-Fi天線
- 連接Thunderbolt 3
- 連接有線網路
- 連接HDMI 顯示器
- 連接USB 3.0 設備
- 連接電源適配器並開啟系統
- 電源鍵
- 電源狀態燈
- SATA狀態燈
- WiFi狀態燈
- 讀卡器（SD/SDHC/SDXC）
- 耳機/ 音頻輸出介面
- 麥克風介面
- USB 3.1 Type-C接口
- USB 3.0接口
- WiFi天線連接器
- Thunderbolt 3
- 網絡(RJ45)接口
- USB 3.0接口
- HDMI接口
- 電源輸入（直流19V）
محتويات العبوة
ZOTAC ZBOX NANO x 1
VESA حمل x 2
1 x محول كيرباً
1 x 1
١٠ بطاقة ضمن
x 1
1 x ٢ قَرْس تُشْغِيل
