MANUAL DE UTILIZADOR GR345 BLACK & DECKER

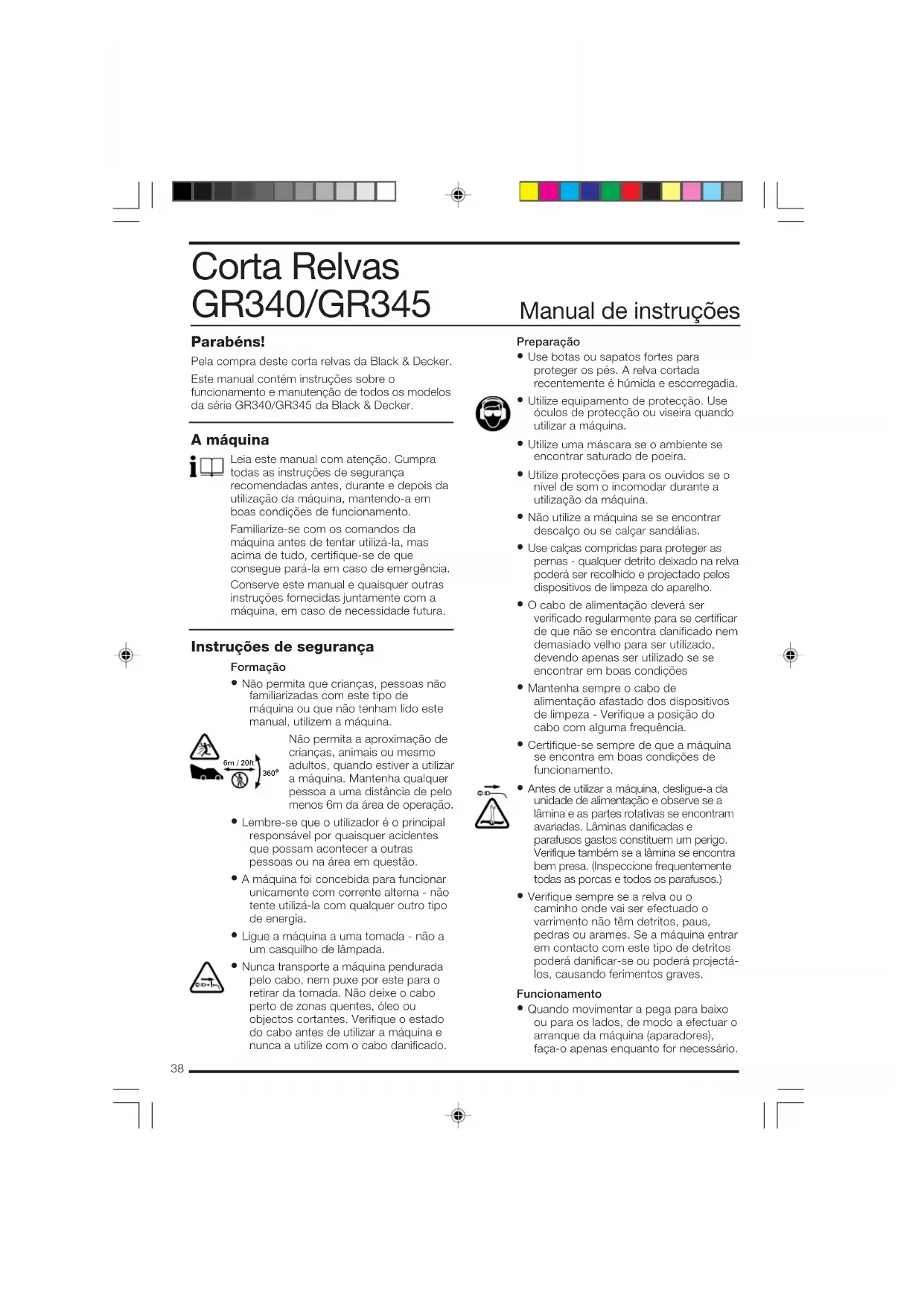

Brian Cooke Director de Ingeniería Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2001 GR340_42_45ML.P6 28-11-2001, 15:293738 Corta Relvas GR340/GR345 Manual de instruções Parabéns! Pela compra deste corta relvas da Black & Decker. Este manual contém instruções sobre o funcionamento e manutenção de todos os modelos da série GR340/GR345 da Black & Decker. A máquina Leia este manual com atenção. Cumpra todas as instruções de segurança recomendadas antes, durante e depois da utilização da máquina, mantendo-a em boas condições de funcionamento. Familiarize-se com os comandos da máquina antes de tentar utilizá-la, mas acima de tudo, certifique-se de que consegue pará-la em caso de emergência. Conserve este manual e quaisquer outras instruções fornecidas juntamente com a máquina, em caso de necessidade futura. Instruções de segurança Formação

• Não permita que crianças, pessoas não familiarizadas com este tipo de máquina ou que não tenham lido este manual, utilizem a máquina.

6m / 20ft Não permita a aproximação de crianças, animais ou mesmo adultos, quando estiver a utilizar a máquina. Mantenha qualquer pessoa a uma distância de pelo menos 6m da área de operação.

• Lembre-se que o utilizador é o principal responsável por quaisquer acidentes que possam acontecer a outras pessoas ou na área em questão.

• A máquina foi concebida para funcionar unicamente com corrente alterna - não tente utilizá-la com qualquer outro tipo de energia.

• Ligue a máquina a uma tomada - não a um casquilho de lâmpada.

• Nunca transporte a máquina pendurada pelo cabo, nem puxe por este para o retirar da tomada. Não deixe o cabo perto de zonas quentes, óleo ou objectos cortantes. Verifique o estado do cabo antes de utilizar a máquina e nunca a utilize com o cabo danificado. Preparação

• Use botas ou sapatos fortes para proteger os pés. A relva cortada recentemente é húmida e escorregadia.

• Utilize equipamento de protecção. Use óculos de protecção ou viseira quando utilizar a máquina.

• Utilize uma máscara se o ambiente se encontrar saturado de poeira.

• Utilize protecções para os ouvidos se o nível de som o incomodar durante a utilização da máquina.

• Não utilize a máquina se se encontrar descalço ou se calçar sandálias.

• Use calças compridas para proteger as pernas - qualquer detrito deixado na relva poderá ser recolhido e projectado pelos dispositivos de limpeza do aparelho.

• O cabo de alimentação deverá ser verificado regularmente para se certificar de que não se encontra danificado nem demasiado velho para ser utilizado, devendo apenas ser utilizado se se encontrar em boas condições

• Mantenha sempre o cabo de alimentação afastado dos dispositivos de limpeza - Verifique a posição do cabo com alguma frequência.

• Certifique-se sempre de que a máquina se encontra em boas condições de funcionamento.

• Antes de utilizar a máquina, desligue-a da unidade de alimentação e observe se a lâmina e as partes rotativas se encontram avariadas. Lâminas danificadas e parafusos gastos constituem um perigo. Verifique também se a lâmina se encontra bem presa. (Inspeccione frequentemente todas as porcas e todos os parafusos.)

• Verifique sempre se a relva ou o caminho onde vai ser efectuado o varrimento não têm detritos, paus, pedras ou arames. Se a máquina entrar em contacto com este tipo de detritos poderá danificar-se ou poderá projectá- los, causando ferimentos graves. Funcionamento

• Quando movimentar a pega para baixo ou para os lados, de modo a efectuar o arranque da máquina (aparadores), faça-o apenas enquanto for necessário.39 Antes de colocar a máquina no chão, certifique-se de que segura na máquina com ambas as mãos e de que os pés se encontram bem longe dos dispositivos de limpeza. A estrutura dos dispositivos de limpeza continua a trabalhar durante algum tempo, mesmo depois de soltar o interruptor, deixe que a máquina pare sozinha.

• Antes de verificar, limpar, ajustar ou efectuar qualquer trabalho na máquina.

• Antes de solucionar um bloqueio dos dispositivos de limpeza.

• Se a máquina começar a vibrar de forma estranha (verificar imediatamente).

• Após ter dado uma pancada num objecto estranho. Verifique se a máquina se encontra danificada e efectue as reparações necessárias.

• Não tente em qualquer circunstância, voltar a máquina de lado enquanto está a trabalhar, nem tente parar os dispositivos de limpeza. Deixe que a máquina pare sozinha.

• Não coloque as mãos ou os pés perto ou debaixo de peças em movimento.

• Mantenha-se sempre longe dos orifícios de descarga.

• Inicie a utilização da máquina cuidadosa- mente, respeitando as indicações do manual, e mantendo os pés bem afastados dos dispositivos de limpeza.

• Não utilize a máquina quando estiver a chover ou com tempo húmido e não deixe que esta se molhe. Se possível, evite utilizar a máquina em relva molhada.

• Utilize a máquina apenas de dia ou com uma boa iluminação artificial.

• Não desloque a máquina na sua direcção ou para trás quando a utilizar.

• Não atravesse caminhos de areia grossa ou cascalho enquanto os dispositivos de limpeza se encontrarem em funcionamento.

• Verifique sempre a sua posição, especialmente em inclinações.

• Efectue sempre a operação ao longo de inclinações, nunca para cima ou para baixo. Seja extremamente cuidadoso quando mudar de direcção em inclinações.

• Não efectue quaisquer operações em inclinações muito pronunciadas e utilize sempre calçado não escorregadio.

• Caminhe, nunca corra. Não force a máquina.

• Nunca levante nem transporte a máquina enquanto o motor se encontrar em funcionamento. Certifique-se de que os dispositivos de limpeza se encontram parados quando levantar ou transportar a máquina.

• Seja extremamente cuidadoso ao levantar a máquina.

• Nunca utilize a máquina se os seus resguardos ou coberturas se encontrarem danificados. Manutenção e armazenamento

• Quando não utilizar a máquina, guarde-a num local seco, de preferência longe do alcance das crianças.

• Não utilize solventes ou líquidos de limpeza para limpar a máquina - use uma raspadeira para retirar a relva e a sujidade. Desligue sempre a máquina antes de a limpar.

• Não utilize a máquina se alguma das peças se encontrar em más condições. Antes de utilizar a máquina, retire as peças defeituosas e substitua-as por peças novas.

• Mantenha todas as porcas, cavilhas e parafusos bem apertados para se certificar de que a máquina se encontra em boas condições de funcionamento.

• Utilize apenas peças e acessórios recomendados pela Black & Decker A política da Black & Decker tem como objectivo o melhoramento contínuo dos seus produtos e, para tal, reserva-se o direito de alterar as especificações dos seus produtos sem aviso prévio. Duplo isolamento Esta máquina possui um isolamento duplo, ou seja, todas as peças metálicas se encontram isoladas da alimentação. Este isolamento obtém-se colocando uma barreira de isolamento adicional entre as peças mecânicas e as eléctricas. O isolamento duplo proporciona uma maior segurança a nível eléctrico, e evita a ligação da máquina numa tomada terra. PORTUGUÊS40 Segurança eléctrica

Deve desligar sempre a máquina da corrente, antes de desligar qualquer ficha, tomada ou extensão, da corrente. Nota: Os fusíveis não servem de protecção contra choques eléctricos. Poderá obter uma maior segurança se pedir a um electricista que instale um disjuntor de grande sensibilidade (30mA) no sistema eléctrico da sua residência. Se esse disjuntor não se encontrar instalado, ou não desejar instalá-lo, recomenda-se que o fornecimento de corrente eléctrica para o aparelho seja efectuado por um dispositivo RCD. Este dispositivo foi concebido para proporcionar um elevado grau de segurança pessoal contra correntes prejudiciais, em caso de falha. Atenção! A utilização de um dispositivo RCD ou de um disjuntor não impede que o utilizador continue a seguir as instruções e procedimentos de segurança ilustrados neste manual. Montagem da pega (Fig. A & B)

Retire o conteúdo da caixa a familiarize-se com cada uma das partes. As principais partes da máquina são:

• Corpo da máquina (1) inclui: cobertura do motor (3), rodas (4), tampa da caixa de aparas (5).

• A pega compreende as pegas inferior e superior. Aparafuse-as utilizando as porcas e parafusos fornecidos. Para montar a pega inferior (9R & 9L) no corpo da máquina (1) proceda da seguinte maneira:

• Coloque a parte de baixo da pega nos orificios do corta-relva (1), e pressione até fixar. Fixe a posição usando os parafusos fornecidos. Ajustar altura do corte (Fig. C) Aviso! Antes de proceder a qualquer ajustamento, desligue a máquina da unidade de alimentação e deixe que a lâmina pare o movimento de rotação.

As rodas estão previamente montadas. Para seleccionar a altura desejada, mova as rodas (4) na ranhura pretendida usando o sistema de mola (21). Assegure-se igualmente que todas as rodas estão montadas na mesma ranhura. Montagem do saco de aparas (Fig. D) Leia as instruções de segurança, que se encontram no início deste manual, antes de utilizar este acessório.

• A Caixa de aparas é composta por duas partes (14 & 15), que precisam de ser montadas antes de colocadas na máquina. Para montar a caixa de aparas:

• Alinhe as duas partes, junte-as. Ajuste do saco de aparas ao corta relvas:

• Levante a tampa de mola. Coloque o saco em posição, utilizando os 2 apoios existentes no corpo da máquina.

• Deixe a tampa baixar travando, assim, o saco na sua posição. Retirar o saco de aparas do corta relvas: O saco de aparas pode ser retirado levantando a tampa do corpo do corta-relva (5), e deslocando(puxando para si) de seguida o saco de aparas fazendo-o passar através das pegas inferiores, ou então libertando-o da armação, deixando-o cair no relvado enquanto baixa suavemente a tampa do corpo do corta-relva. Como utilizar o seu aparelho (Fig. E & F) Tenha atenção a todos os avisos, ao utilizar o seu corta-relvas.

• Dobre o cabo e passe a dobra a volta do gancho de retenção do cabo. Puxe o cabo ate prender. Recomendamos o uso do método direccional tradicional de corte (Fig. G), de modo a tirar o máximo rendimento do seu aparelho.

• Pouse o rolo de extensão de cabo ao lado do corta-relva no local de início do corte (Fig. F2a, posição1).

• Segure a pega com ambas as mãos. Aviso! Não utilize o corta-relva com uma só mão. Deve conduzi-lo com ambas as mãos.

• Empurre a pega para baixo de modo a elevar ligeiramente a parte frontal do aparelho para evitar danos na relva ao arrancar. Carregue no botão de segurança (18) localizado na caixa do interruptor, e ao mesmo tempo, puxe a patilha na sua direcção.41 O motor começará a trabalhar e pode então soltar o botão de segurança e baixar o corta-relva até ao solo para iniciar o corte.

• Proceda ao corte conforme mostrado na Fig. F2a, indo da posição 1 para a posição 2. Vire à direita para a posição 3 e depois para a 4, etc. Trabalhe sempre com o cabo afastado da máquina, e não como ilustrado na Fig. F2b, que pode constituir um perigo para o utilizador. O motor continuará a trabalhar enquanto estiver a pressionar a patilha do interruptor. Para parar o motor, solte a patilha. Após usar o corta-relva, deverá limpá-lo da terra, restos de relva, etc. que se acumulam na base do mesmo. Nota: Para obter melhores resultados, corte a relva regularmente e evite fazê-lo com a relva molhada. Se, ao cortar a relva, começar a ficar muita relva no chão, deve verificar se o saco de recolha está cheio. Manutenção das lâminas A lâmina de aço é indicada para dar um bom acabamento ao corte de relva comprida ou rija. A lâmina continuará a cortar, mesmo se deixar de ter fio ou se tornar áspera, pois não se torna necessário que seja muito afiada. Se, contudo, devido a avaria ou desgaste a qualidade do corte diminuir, então pode tornar-se necessário substituir a lâmina do corta relvas ou, pelo menos, afiar a lâmina existente. Recomenda-se que a lâmina de aço seja novamente afiada, ou que seja colocada uma nova lâmina no começo de cada sessão de trabalho. Poderá adquirir novas lâminas no representante local da Black & Decker. Aviso! Quando adaptar uma nova lâmina utilize apenas peças Black & Decker especificas para a sua máquina - não tente adaptar nenhum outro tipo de lâmina. Montar novas lâminas (Fig. G) Quando utilizar a máquina, observe todos os avisos pertinentes. Aviso! Desligue a máquina de corrente, antes de adaptar o sistema de lâmina de plástico, ou antes de proceder à mudança da lâmina de aço.

• Volte a máquina de lado para poder ver a parte de baixo da base do corta-relvas.

• Utilizando um pedaço de pano ou luvas fortes para proteger as mãos, segure a lâmina e, utilizando a chave de parafusos fornecida com a máquina, desaperte e retire a porca do eixo do motor. Para desapertar a porca, rode-a no sentido contrário ao dos ponteiros do relógio.

• Agora pode voltar a colocar a lâmina e anilha a apertar a porca. Nota: Nunca retire a turbina (17). Nota: Alguns modelos possuem uma anilha de engate, localizada entre a porca da lâmina e a lâmina, que deve estar sempre montada. Sugestões

• Em relva grande (10cm), corte em duas vezes. Recomendados que primeiro use uma altura de corte superior, e no segundo corte use uma altura inferior. Com este processo voçê terá uma maior durabilidade na máquina e conseguirá um corte mais perfeito. Cuidados e manutenção Nesta secção encontrará informações sobre a manutenção e os cuidados a ter com o corpo principal da máquina. O capitulo “Manutenção das lâminas” fornece-lhe informações sobre as lâminas. Aviso! Não utilize uma extensão de cabo danificada, nem a tente reparar, mesmo temporariamente. Adapte uma nova.

• Mantenha sempre a máquina limpa e livre de ervas, especialmente por baixo da base do corta relvas e dos ventiladores.

• Verifique regularmente se os cabos eléctricos apresentam sinais de desgaste, ou se se encontram de qualquer modo danificados.

• Recomenda-se que, no fim de cada sessão de corte, retire a erva acumulada por baixo da cobertura da lâmina com uma espatúla.

• Limpe todas as partes de plástico com um pano húmido. Aviso! Não utilize diluentes ou líquidos de limpeza para não danificar as partes de plástico da máquina. PORTUGUÊS42 Resolução de problemas Se o corta relva não funcionar devidamente, estude o quadro que se segue para localizar o problema. Aviso! Desligue sempre a máquina da corrente, antes de proceder a qualquer inspecção. Problema Causas Solução possiveis O motor trabalha Lâmina Desligue a máquina. mas a lâmina não encravada. Remova o que quer se mexe. que obstrua a lâmina. O motor não Má ligação Desligue a máquina. trabalha e a eléctrica. Ligue a máquina a lâmina não uma unidade de se mexe. alimentação alternativa (compatível). Adapte um novo fusível. Volte a apertar, e verifique todas as ligações eléctricas das extensões de cabo. Protecção do meio ambiente A Black & Decker oferece facilidades para a reciclagem de produtos Black & Decker uma vez que os mesmos tenham alcançado o final de suas vidas úteis. Este serviço é fornecido sem encargos. Para utilizá-lo, devolva seu produto a qualquer agente de reparo autorizado, que se encarregará de recolher o equipamento em nosso nome. Para verificar a localização do agente de reparo mais próximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com. Garantia A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se a seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa. Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que:

• O produto haja sido utilizado para fins comerciais, profissionais ou locação;

• O produto haja sido submetido a uso incorrecto ou descuido;

• O produto haja sofrido danos causados por objectos estranhos, substâncias ou acidentes;

• Haja histórico de reparos efectuados por terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker. Para accionar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparo autorizado. Para verificar a localização do agente de reparo mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com. Outras ferramentas para jardim A Black & Decker possui uma grande variedade de ferramentas que facilitam o trabalho no jardim. Se desejar obter mais informações sobre os produtos a seguir mencionados, contacte o nosso Serviço a Clientes (veja a página de endereços no final deste manual) ou contacte o revendedor local da Black & Decker. Aparadores Electrosserras Tesoura de relva Corta-sebes Corta-relvas Vassouras para relvado Aspiradores de folhas Trituradores Nem todos os produtos estão disponíveis em todos os países.43 Declaração de conformidade GR340/GR345 Black & Decker declara que estas ferramentas foram concebidas em conformidade com: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 55014, EN 60335, EN 61000, 2000/14/CEE, corta-relvas, L ≤ 50 cm, Annex VIII, No. 0086 B.S.I., HP2 4SQ, Reino Unido Nível de potência sonora, medido de acordo com a 2000/14/CEE:

(pressão sonora) dB(A) 81

(potência sonora) dB(A) 95

(com garantia) dB(A) 96 Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: < 2,5 m/s

No ◆ Não ◆ Nej ◆ Nei ◆ Nej
