BEDIENUNGSANLEITUNG GR345 BLACK & DECKER

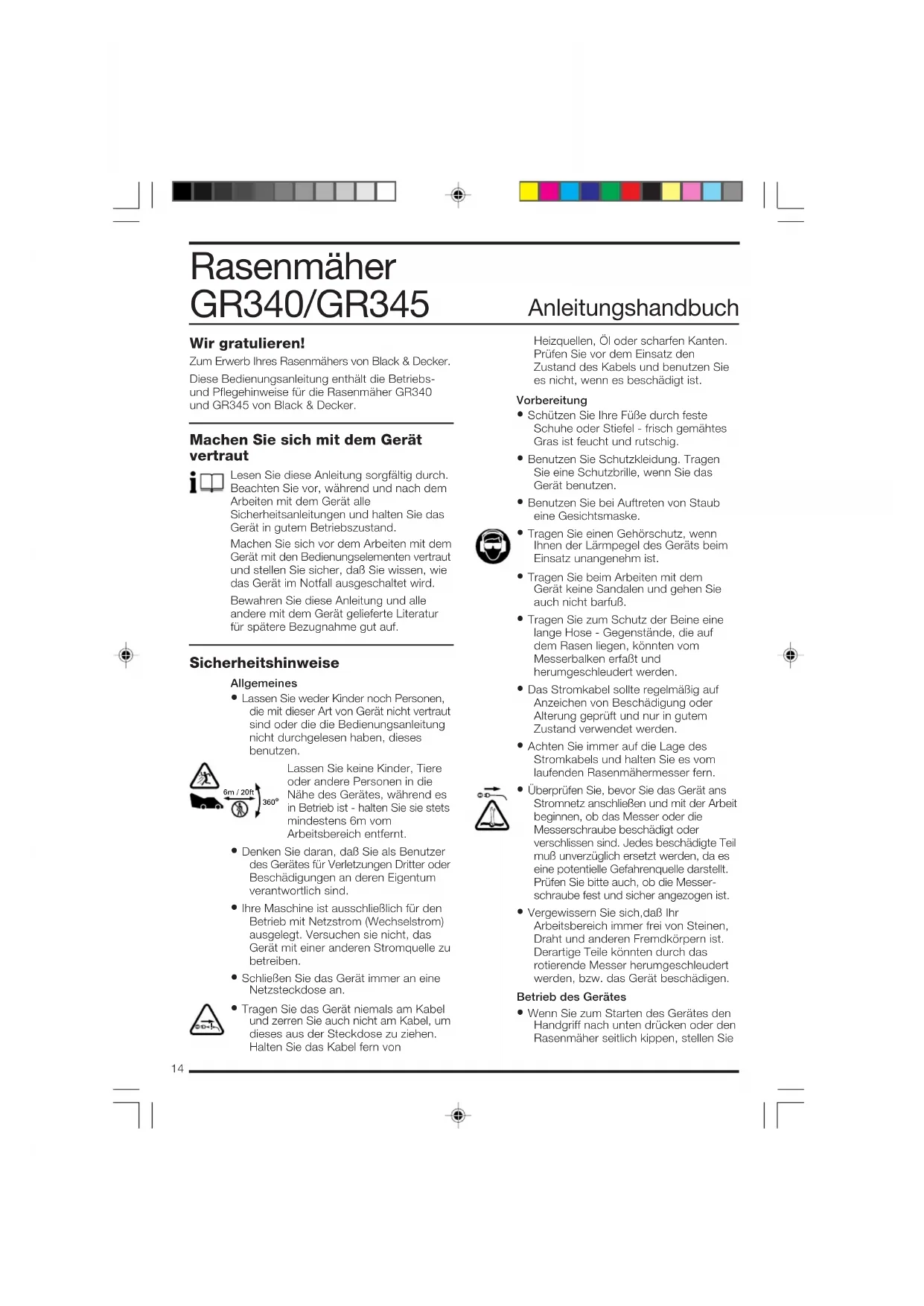

Brian Cooke Direttore di Ricerca e Sviluppo Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2001 GR340_42_45ML.P6 28-11-2001, 15:281314 Wir gratulieren! Zum Erwerb Ihres Rasenmähers von Black & Decker. Diese Bedienungsanleitung enthält die Betriebs- und Pflegehinweise für die Rasenmäher GR340 und GR345 von Black & Decker. Machen Sie sich mit dem Gerät vertraut Lesen Sie diese Anleitung sorgfältig durch. Beachten Sie vor, während und nach dem Arbeiten mit dem Gerät alle Sicherheitsanleitungen und halten Sie das Gerät in gutem Betriebszustand. Machen Sie sich vor dem Arbeiten mit dem Gerät mit den Bedienungselementen vertraut und stellen Sie sicher, daß Sie wissen, wie das Gerät im Notfall ausgeschaltet wird. Bewahren Sie diese Anleitung und alle andere mit dem Gerät gelieferte Literatur für spätere Bezugnahme gut auf. Sicherheitshinweise Allgemeines

• Lassen Sie weder Kinder noch Personen, die mit dieser Art von Gerät nicht vertraut sind oder die die Bedienungsanleitung nicht durchgelesen haben, dieses benutzen.

6m / 20ft Lassen Sie keine Kinder, Tiere oder andere Personen in die Nähe des Gerätes, während es in Betrieb ist - halten Sie sie stets mindestens 6m vom Arbeitsbereich entfernt.

• Denken Sie daran, daß Sie als Benutzer des Gerätes für Verletzungen Dritter oder Beschädigungen an deren Eigentum verantwortlich sind.

• Ihre Maschine ist ausschließlich für den Betrieb mit Netzstrom (Wechselstrom) ausgelegt. Versuchen sie nicht, das Gerät mit einer anderen Stromquelle zu betreiben.

• Schließen Sie das Gerät immer an eine Netzsteckdose an.

• Tragen Sie das Gerät niemals am Kabel und zerren Sie auch nicht am Kabel, um dieses aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Heizquellen, Öl oder scharfen Kanten. Prüfen Sie vor dem Einsatz den Zustand des Kabels und benutzen Sie es nicht, wenn es beschädigt ist. Vorbereitung

• Schützen Sie Ihre Füße durch feste Schuhe oder Stiefel - frisch gemähtes Gras ist feucht und rutschig.

• Benutzen Sie Schutzkleidung. Tragen Sie eine Schutzbrille, wenn Sie das Gerät benutzen.

• Benutzen Sie bei Auftreten von Staub eine Gesichtsmaske.

• Tragen Sie einen Gehörschutz, wenn Ihnen der Lärmpegel des Geräts beim Einsatz unangenehm ist.

• Tragen Sie beim Arbeiten mit dem Gerät keine Sandalen und gehen Sie auch nicht barfuß.

• Tragen Sie zum Schutz der Beine eine lange Hose - Gegenstände, die auf dem Rasen liegen, könnten vom Messerbalken erfaßt und herumgeschleudert werden.

• Das Stromkabel sollte regelmäßig auf Anzeichen von Beschädigung oder Alterung geprüft und nur in gutem Zustand verwendet werden.

• Achten Sie immer auf die Lage des Stromkabels und halten Sie es vom laufenden Rasenmähermesser fern.

• Überprüfen Sie, bevor Sie das Gerät ans Stromnetz anschließen und mit der Arbeit beginnen, ob das Messer oder die Messerschraube beschädigt oder verschlissen sind. Jedes beschädigte Teil muß unverzüglich ersetzt werden, da es eine potentielle Gefahrenquelle darstellt. Prüfen Sie bitte auch, ob die Messer- schraube fest und sicher angezogen ist.

• Vergewissern Sie sich,daß Ihr Arbeitsbereich immer frei von Steinen, Draht und anderen Fremdkörpern ist. Derartige Teile könnten durch das rotierende Messer herumgeschleudert werden, bzw. das Gerät beschädigen. Betrieb des Gerätes

• Wenn Sie zum Starten des Gerätes den Handgriff nach unten drücken oder den Rasenmäher seitlich kippen, stellen Sie Rasenmäher GR340/GR345 Anleitungshandbuch15 vorher sicher, daß Sie einen festen Stand haben, mit beiden Händen am Gerät sind und Ihre Füße ausreichend Abstand zum Messerbalken haben. Nach dem Loslassen des Betriebsschalters läuft das Gerät kurze Zeit nach. Lassen Sie es immer von allein auslaufen.

• Ziehen Sie immer den Netzstecker:

• Wenn Sie das Gerät unbeaufsichtigt lassen.

• Bevor Sie am Gerät irgendwelche Überprüfungen, Reinigung, Nachstellungen oder Arbeiten vornehmen.

• Vor dem Beseitigen einer Störung.

• Wenn das Gerät abnormal zu vibrieren beginnt (sofort prüfen).

• Wenn der Messerbalken mit einem Fremdkörper in Berührung gekommen ist. Untersuchen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. defekte Teile.

• Lassen Sie das Gerät niemals laufen, wenn es auf der Seite liegt und versuchen Sie nicht, das Messer zu stoppen; lassen Sie es immer von allein auslaufen.

• Halten Sie Hände und Füße von den rotierenden Teilen fern.

• Halten sie jederzeit von allen Auslaßöffnungen Abstand.

• Schalten Sie das Gerät vorsichtig und unter Beachtung der Sicherheitshinweise ein, und halten Sie Ihre Füße vom Messerbalken fern.

• Benutzen Sie das Gerät nicht im Regen und lassen Sie es nicht naß werden. Benutzen Sie es, wenn möglich, nicht auf nassem Gras.

• Benutzen Sie das Gerät nur bei Tageslicht oder guter künstlicher Beleuchtung.

• Schieben Sie das Gerät immer vorwärts und gehen Sie beim Einsatz des Gerätes nicht rückwärts.

• Überqueren Sie bei laufendem Messer keine Kieselwege oder Straßen.

• Sorgen Sie immer dafür, daß Sie sicher stehen, besonders an Böschungen.

• Arbeiten Sie in Hanglagen immer quer zum Gefälle, niemals auf- oder abwärts. Seien Sie besonders vorsichtig bei Richtungswechseln.

• Mähen Sie mit dem Gerät keine übermäßig steilen Böschungen und tragen Sie immer rutschfeste Schuhe.

• Gehen Sie beim Einsatz des Gerätes langsam; nicht schnell laufen. Wenden Sie bei Einsatz keinen übermäßigen Druck an.

• Heben Sie das Gerät bei laufendem Motor nie hoch und tragen Sie es dann auch nicht. Wenn Sie das Gerät zum Transport hochheben, achten Sie darauf, daß das Messer nicht mehr läuft.

• Seien Sie beim Hochheben des Gerätes beim Transport äußerst vorsichtig.

• Nehmen Sie das Gerät niemals in Betrieb, wenn es beschädigt ist. Wartung und Lagerung

• Bewahren Sie das Gerät, wenn Sie es nicht benutzen, an einem trockenen Ort und außer Reichweite von Kindern auf.

• Benutzen Sie zur Reinigung des Gerätes keine Reinigungsmittel oder Reinigungsflüssigkeiten - benutzen Sie einen stumpfen Schaber, um Gras und Schmutz zu entfernen. Trennen Sie das Gerät vor der Reinigung immer von der Netzversorgung.

• Benutzen Sie das Gerät nicht, wenn irgendwelche Teile defekt sind; werfen Sie alle defekten Teile weg und setzen Sie neue ein, bevor Sie das Gerät benutzen.

• Sorgen Sie dafür, daß alle Muttern und Bolzen fest angezogen sind, um sicher zu sein, daß sich das Gerät in gutem Betriebszustand befindet.

• Benutzen Sie nur von Black & Decker empfohlene Ersatzteile und Zubehör. Die Firma Black & Decker bemüht sich um die ständige Verbesserung ihrer Produkte und behält sich daher das Recht vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern. Doppelisolierung Dieses Gerät ist doppelt isoliert. Dies bedeutet, daß alle äußeren Metallteile von der Stromversorgung elektrisch isoliert sind. Dies wird dadurch erzielt, daß sich zwischen den elektrischen und den mechanischen Bauteilen eine zusätzliche Isolierschicht befindet. Doppelisolierung bedeutet größere elektrische Sicherheit und macht die Erdung der Maschine überflüssig. DEUTSCH16 Steckdosen im Außenbereich müssen mit Fehlerstrom-Schutzschaltern (FI-Sicherung) ausgestattet sein Bitte beachten Sie dies vor dem Einsatz Ihres Rasenmäher - sprechen Sie ggf. mit Ihrem Elektroinstallateur. Achtung! Eine FI-Sicherung oder andere Stromkreisunterbrecher ersetzen keinesfalls die vorher beschriebenen Sicherheitshinweise zur Bedienung des Gerätes. Montage des Handgriffes (Abb. A & B)

Nehmen Sie den Inhalt aus dem Karton und machen Sie sich mit den einzelnen Teilen Ihrer Maschine vertraut. Die Hauptteile des Rasenmähers sind wie folgt:

• Mäherdeck (1), bestehend aus Motorgehäuse (3), Rädern (4) und Abdeckung der Grasauswurföffnung (5).

• Griff - oberer Griff (8), unterer Griff (9R & 9L), Schaltkasten (10), Schalthebel (11), Sicherheitssperre (12), Anschlußkabel (13), Kabelklemmen (14), Befestigungsmaterial (Flügelschraube und Bolzen) (15).

• Schrauben Sie die oberen und unteren Griffteile mit den Befestigungsschrauben zusammen. Um den unteren Griff (9R & 9L) an der richtigen Stelle am Mäherdeck (1) zu befestigen, verfahren Sie wie folgt:

• Stecken Sie das montierte Griffgestänge in die zwei Löcher des Rasenmähergehäuses (1) und drücken Sie es so weit hinein, bis es fest sitzt. Fixieren Sie das Griffgestänge mit den beigelegten Schrauben. Schnitthöheneinstellung (Abb. C) Warnung! Ziehen Sie den Stecker Ihrer Maschine aus der Steckdose, bevor Sie Einstellungen vornehmen und warten Sie den Stillstand des Messers ab. Schneidemesser sind scharf.

Zur Einstellung der gewünschten Schnitthöhe drücken Sie die Radachsen mittels des Federmechanismus (21) in einen der drei Schlitze im Mäherdeck. Achten Sie darauf, daß beide Achsen auf die gleiche Höhe eingestellt sind, falls nicht erhalten Sie ein ungleichmäßiges Schnittergebnis. Montage der Grasfangbox (Abb. D) Bitte beachten Sie die Sicherheitshinweise im Zusammenhang mit der Grasfangeinrichtung zu Beginn dieser Bedienungsanleitung.

• Die Grasfangbox besteht aus zwei Kunststoffteilen (14 + 15), die zuerst montiert werden müssen, bevor Sie am Rasenmäher angebracht werden kann. Um die Grasfangbox zu montieren, gehen Sie wie folgt vor:

• Richten Sie die beiden Teile gegeneinander aus. Fügen Sie sie zusammen. Anbringen der Grasfangbox am Mäher:

• Zum Einsetzen der Fangbox am Mäher öffnen Sie die Abdeckklappe der Grasauswurföffnung und hängen die Box am Mähergehäuse ein. Abnehmen der Grasfangbox. Klappen Sie die Abdeckung hoch und nehmen Sie die Box vom Mäher ab. Wenn Sie den Deckel dann wieder langsam geschlossen haben, haben Sie beide Hände frei, um die Fangbox zu entleeren. Benutzung Ihrer Maschine (Abb. E + F) Beachten Sie alle zweckdienlichen Warnungen, wenn Sie Ihre Maschine benutzen.

• Formen Sie mit dem Kabel kurz hinter der Steckverbindung eine Schlaufe. Ziehen Sie die Schlaufe von außen durch den Schlitz an der Schalterbox, führen Sie sie um den Haken herum und ziehen Sie das Kabel fest. Das Kabel ist nun gesichert. Wir empfehlen die Mähweise, wie sie in Abb.F2a dargestellt ist. Sie erzielen so ein maximales Arbeitsergebnis und verringern die Gefahr, das Verlängerungskabel mit dem Mäher zu überfahren.

• Plazieren Sie den Hauptteil des Verlängerungskabels auf den Rasen nahe dem Anfangspunkt (Abb. F2a Position 1).

• Fassen Sie den Handgriff immer mit beiden Händen. Warnung! Versuchen Sie nicht, Ihre Maschine mit einer Hand zu benutzen - bleiben Sie mit beiden Händen am Gerät.

• Kippen Sie Ihre Maschine leicht nach hinten zur Vermeidung von Rasenbeschädigung während des Starts, drücken Sie den Sicherheitssperrknopf (12) auf dem Schaltkasten (10) (siehe Abb. A) herunter, und ziehen Sie den17 Schalthebel (11) während der Knopf heruntergedrückt ist, zu sich heran. Ihr Rasenmäher läuft jetzt an, und Sie können ihn nun in die normale Mähposition zurückbringen und mit dem Mähen beginnen.

• Mähen Sie den Mähbereich wie in Abb. F2a dargestellt von Position 1 in Richtung Position 2, und wenn Sie auf Position 2 ankommen, drehen Sie sich rechtsherum und mähen in Richtung auf Position 3. Fahren Sie so fort bis zum Ende des Mähbereichs, drehen Sie sich linksherum und mähen Sie in Richtung auf Position 4. Fahren Sie in der gleichen Weise, wie in Abb. F2a dargestellt, fort, wobei Sie immer vom Kabel weg arbeiten. Verfahren Sie nicht mit der in Abb. F2b dargestellten Methode, bei welcher zum Kabel hin gearbeitet wird, da dies gefährlich sein kann. Solange Sie den Schalterhebel herunterdrücken, läuft Ihr Rasenmäher weiter. Lassen Sie den Schalterhebel los um den Rasenmäher anzuhalten. Wenn Sie Mit dem Mähen fertig sind, sollten Sie das Gerät reinigen, bevor Sie es wegstellen, siehe auch Abschnitt „Wartung und Pflege“. Hinweis: Zur Erzielung bester Ergebnisse, mähen Sie Ihren Rasen oder Ihre Wiese regelmäßig aber nie bei nassem Gras. Beachten Sie alle zweckdienlichen Warnungen, wenn Sie die Benutzung Ihres Rasenmähers beendet haben. Pflege des Messerbalkens Das Stahlmesser muß nicht rasiermesserscharf geschliffen sein, es schneidet auch, wenn die Schnittkanten stumpf oder vergratet sind. Sollte die Schnittqualität durch diese Umstände nicht mehr zufriedenstellend ausfallen, sollte der Messerbalken durch einen neuen ersetzt, oder zumindest nachgeschliffen werden. Wir empfehlen, das Messer vor Beginn einer jeden Saison entweder zu schleifen oder auszutauschen. Ein Ersatzmesser erhalten Sie bei Ihrem Black & Decker Händler oder dem Black & Decker Zentralkundendienst. Achtung! Wenn Sie ein neues Messer einsetzen, verwenden Sie ausschließlich das Black & Decker Original-Zubehör, das für diesen Mäher entwickelt wurde. Versuchen Sie nicht, irgendein anderes Messer zu montieren. Montage des Messers (Abb. G) Beachten Sie alle zweckdienlichen Warnungen bevor Sie das Messer auswechseln. Warnung! Ziehen Sie den Stecker Ihrer Maschine aus der Steckdose, bevor Sie das Messer auswechseln.

• Legen Sie die Maschine auf die Seite, so daß die Unterseite des Mäherdecks sichtbar ist.

• Legen Sie ein Tuch über das Schneide- messer oder benutzen Sie besonders starke Handschuhe zum Schutz Ihrer Hände, greifen Sie das Schneidemesser und lösen und entfernen Sie den Bolzen (16) mit Hilfe des Schraubenschlüssels von der Motorspindel. Den Bolzen gegen den Uhrzeigersinn aufdrehen. Das Messer kann nun ausgetauscht und wieder montiert werden. Hinweis: Entfernen Sie keinesfalls das Flügelrad (17) von der Motorwelle. Hinweis: Falls bei Ihrem Mäher zwischen Messerbalken und Befestigungsbolzen eine Unterlegscheibe sitzt, diese bei einem Messer-wechsel unbedingt wieder mit montieren. Bedienungshinweise

• Über 10cm hohes Gras sollten Sie in zwei Arbeits- gängen schneiden, um ein gutes Schnittergebnis zu erhalten. Im ersten Schnitt mit der größten Schnitthöhe mähen, im zweiten Arbeitsgang die endgültig gewünschte Höhe einstellen. Wartung und Pflege Die in diesem Kapitel erwähnten Hinweise beziehen sich auf die allgemeine Pflege und Wartung der Hauptbauteile Ihres Rasenmähers. Spezielle Hinweise zum Messer finden Sie im Abschnitt “Pflege des Messerbalkens”. Achtung! Nur einwandfreie Kabel verwenden! Schadhafte Kabel müssen umgehend ersetzt werden. Nehmen Sie selbst keine Reparaturen daran vor.

• Halten Sie Ihren Rasenmäher stets sauber und frei von Grasresten - besonders das Messergehäuse und die Lüftungsschlitze. Siehe Abb. A zur näheren Erläuterung der angegebenen Bereiche. DEUTSCH18

• Alle Elektrokabel regelmäßig auf Anzeichen von Verschleiß, Abrieb oder andere Beschädigungen überprüfen.

• Wir empfehlen Ihnen, nach jedem Mähvorgang das Gras, das sich an der Unterseite der Messerabdeckung angehäuft hat, mit einer trockenen Bürste zu entfernen.

• Kunststoffteile können mit einem feuchten Tuch gereinigt werden. Anmerkung: Keine Lösungs- bzw. scharfen Reinigungsmittel verwenden, da diese die Kunststoffteile Ihres Gerätes beschädigen könnten. Fehlersuche Die folgende Tabelle soll Ihnen als Orientierungshilfe zur Fehlersuche dienen. Achtung! Immer Netzstecker ziehen. Symptome Mögliche UrsacheAbhilfe Motor läuft, aber Schneidemesser a. Netzstecker Schneidemesser blockiert ziehen. bewegt sich nicht b. Hemmnis von Schneidemesser entfernen. Kein Geräusch Fehlerhafter a. Netzstecker und Schneide- elektrischer ziehen. messer bewegt Anschluß b. Schließen Sie sich nicht Ihren Rasenmäher an eine andere Steckdose an. c. Überprüfen Sie die Haussicherung. d. Überprüfen Sie Ihr verlänger- ungskabel Umweltschutz Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung. Diese Dienstleistung ist für Sie kostenlos. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt. Die Adresse des zuständigen Büros von Black & Decker finden Sie in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com. Garantie Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA. Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

• wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;

• wenn das Gerät mißbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;

• wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;

• wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker- Kundendienstes unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com. Weitere Gartengeräte Black & Decker bietet ein großes Sortiment an Gartengeräten an, die die Gartenarbeit erheblich erleichtern. Für nähere Informationen zu den folgenden Geräten wenden Sie sich bitte an den Black & Decker Kundendienst (Adresse hinten in dieser Anleitung) oder an Ihren Händler. Rasentrimmer Kettensägen Akku-Strauchscheren Akku-Grasscheren Heckenscheren Rasenmäher Rasenlüfter Laubsauger Häcksler Nicht alle Produkte sind in allen Ländern erhältlich.19 DEUTSCH EU-Konformitätserklärung GR340/GR345 Black & Decker erklärt hiermit, daß diese Geräte entsprechend folgenden Richtlinien und Normen konzipiert wurden: 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 55014, EN 60335, EN 61000, 2000/14/EWG, Rasenmäher, L ≤ 50 cm, Anhang VIII, No. 0086 B.S.I., HP2 4SQ, United Kingdom Höhe des Schalldrucks, gemessen nach 2000/14/EWG:

(Schalldruck) dB(A) 79

(Schalleistung) dB(A) 93

(garantiert) dB(A) 96 Gewichteter Effektivwert der Beschleunigung nach EN 50144: < 2,5 m/s

No ◆ Não ◆ Nej ◆ Nei ◆ Nej ◆ Ei ◆ √¯È ◆ Is this tool your first purchase? ◆ Ist dieses Gerät ein Erstkauf?
