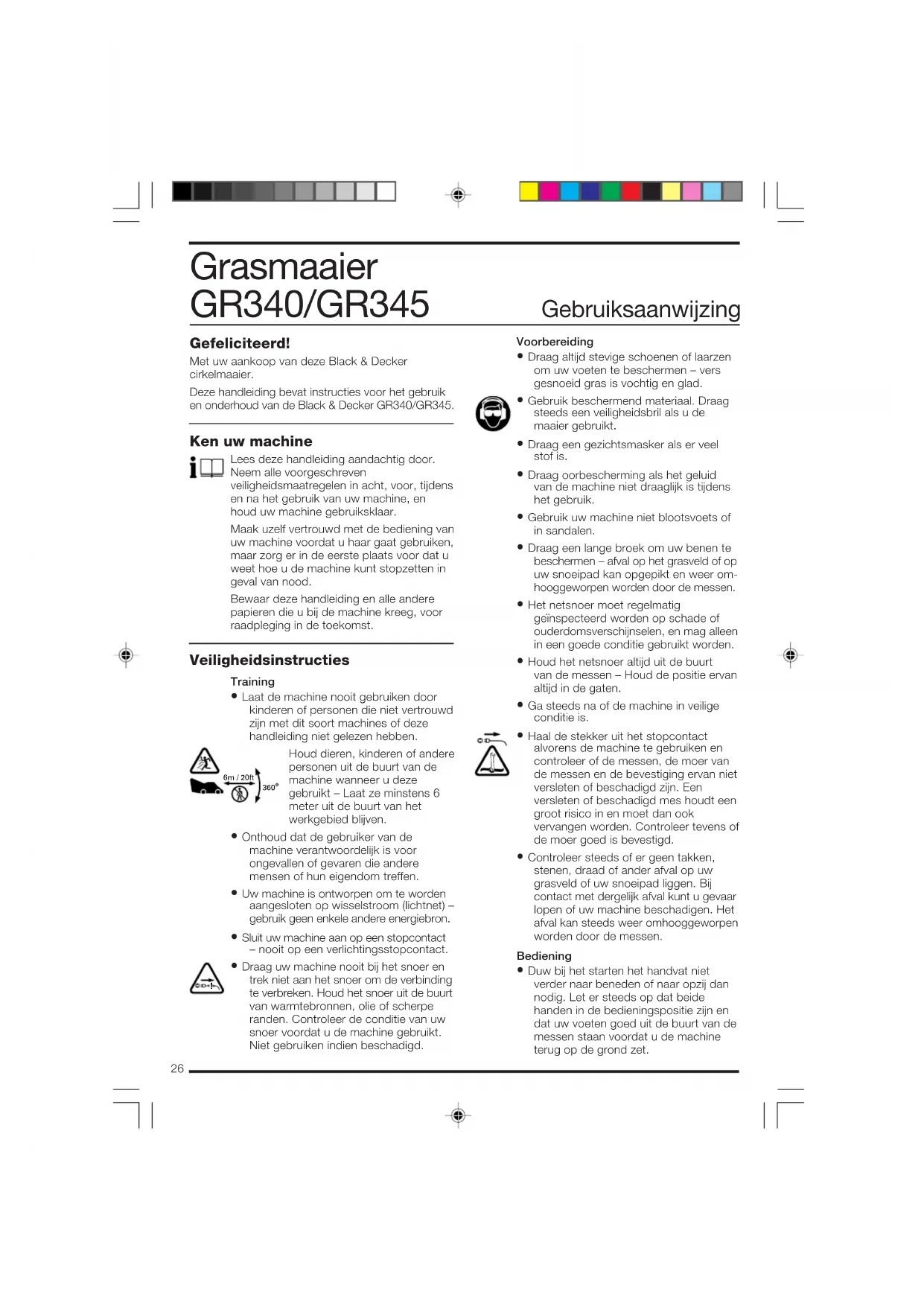

GEBRUIKSAANWIJZING GR345 BLACK & DECKER

Brian Cooke Directeur du Développement Spennymoor, County Durham DL16 6JG, Royaume-Uni 1-12-2001 GR340_42_45ML.P6 28-11-2001, 15:282526 Gefeliciteerd! Met uw aankoop van deze Black & Decker cirkelmaaier. Deze handleiding bevat instructies voor het gebruik en onderhoud van de Black & Decker GR340/GR345. Ken uw machine Lees deze handleiding aandachtig door. Neem alle voorgeschreven veiligheidsmaatregelen in acht, voor, tijdens en na het gebruik van uw machine, en houd uw machine gebruiksklaar. Maak uzelf vertrouwd met de bediening van uw machine voordat u haar gaat gebruiken, maar zorg er in de eerste plaats voor dat u weet hoe u de machine kunt stopzetten in geval van nood. Bewaar deze handleiding en alle andere papieren die u bij de machine kreeg, voor raadpleging in de toekomst. Veiligheidsinstructies Training

• Laat de machine nooit gebruiken door kinderen of personen die niet vertrouwd zijn met dit soort machines of deze handleiding niet gelezen hebben.

6m / 20ft Houd dieren, kinderen of andere personen uit de buurt van de machine wanneer u deze gebruikt – Laat ze minstens 6 meter uit de buurt van het werkgebied blijven.

• Onthoud dat de gebruiker van de machine verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendom treffen.

• Uw machine is ontworpen om te worden aangesloten op wisselstroom (lichtnet) – gebruik geen enkele andere energiebron.

• Sluit uw machine aan op een stopcontact – nooit op een verlichtingsstopcontact.

• Draag uw machine nooit bij het snoer en trek niet aan het snoer om de verbinding te verbreken. Houd het snoer uit de buurt van warmtebronnen, olie of scherpe randen. Controleer de conditie van uw snoer voordat u de machine gebruikt. Niet gebruiken indien beschadigd. Voorbereiding

• Draag altijd stevige schoenen of laarzen om uw voeten te beschermen – vers gesnoeid gras is vochtig en glad.

• Gebruik beschermend materiaal. Draag steeds een veiligheidsbril als u de maaier gebruikt.

• Draag een gezichtsmasker als er veel stof is.

• Draag oorbescherming als het geluid van de machine niet draaglijk is tijdens het gebruik.

• Gebruik uw machine niet blootsvoets of in sandalen.

• Draag een lange broek om uw benen te beschermen – afval op het grasveld of op uw snoeipad kan opgepikt en weer om- hooggeworpen worden door de messen.

• Het netsnoer moet regelmatig geïnspecteerd worden op schade of ouderdomsverschijnselen, en mag alleen in een goede conditie gebruikt worden.

• Houd het netsnoer altijd uit de buurt van de messen – Houd de positie ervan altijd in de gaten.

• Ga steeds na of de machine in veilige conditie is.

• Haal de stekker uit het stopcontact alvorens de machine te gebruiken en controleer of de messen, de moer van de messen en de bevestiging ervan niet versleten of beschadigd zijn. Een versleten of beschadigd mes houdt een groot risico in en moet dan ook vervangen worden. Controleer tevens of de moer goed is bevestigd.

• Controleer steeds of er geen takken, stenen, draad of ander afval op uw grasveld of uw snoeipad liggen. Bij contact met dergelijk afval kunt u gevaar lopen of uw machine beschadigen. Het afval kan steeds weer omhooggeworpen worden door de messen. Bediening

• Duw bij het starten het handvat niet verder naar beneden of naar opzij dan nodig. Let er steeds op dat beide handen in de bedieningspositie zijn en dat uw voeten goed uit de buurt van de messen staan voordat u de machine terug op de grond zet. Grasmaaier GR340/GR345 Gebruiksaanwijzing27 De machine zal nog even verder lopen wanneer u de schakelhendel loslaat. Laat de machine steeds uit zichzelf tot stilstand komen.

• Laat de schakelhendel los om de machine te stoppen en verwijder de stekker uit het stopcontact:

• Als u de machine onbemand laat.

• Voordat u de machine controleert, reinigt, aanpast of onderhoudt.

• Voordat u een verstopping vrijmaakt.

• Als de machine abnormaal begint te trillen (controleer onmiddellijk).

• Nadat een vreemd object geraakt werd. Controleer de machine onmiddellijk op schade en herstel indien nodig.

• Laat de machine nooit lopen wanneer zij op haar zijkant ligt. Laat de messen steeds uit zichzelf tot stilstand komen - probeer ze nooit manueel stil te leggen.

• Steek voeten of handen nooit onder de roterende onderdelen.

• Blijf steeds uit de buurt van openingen waaruit afval omhooggeworpen wordt.

• Start uw machine voorzichtig volgens de aanwijzingen en blijf met uw voeten uit de buurt van de messen.

• Gebruik uw machine niet wanneer het regent en laat haar nooit nat worden. Vermijd gebruik van de machine op nat gras, indien mogelijk.

• Gebruik uw machine alleen in het daglicht of in een goede kunstmatige verlichting.

• Trek uw machine niet naar u toe of wandel niet achteruit met uw machine.

• Steek geen grindpaden of wegen over wanneer de messen nog draaien.

• Let steeds op uw voeten, in het bijzonder op hellingen.

• Maai steeds dwars over de helling, nooit van boven naar beneden. Wees uiterst voorzichtig wanneer u van richting verandert op hellingen.

• Maai geen uiterst steile hellingen en draag steeds antislip-schoenen.

• Wandel met de machine. Vermijd lopen. Forceer de machine niet.

• Hef de machine nooit op of draag haar nooit terwijl de motor nog loopt. Controleer of de messen stilliggen voordat u de machine opheft voor transport.

• Let zeer goed op bij het opheffen van de machine voor transport.

• Gebruik de machine nooit als de afdekkap beschadigd is of niet op haar plaats zit. Onderhoud en opbergen

• Berg uw machine op in een droge ruimte, buiten bereik van kinderen, wanneer u haar niet gebruikt.

• Gebruik geen oplosmiddelen of reinigingsvloeistoffen om uw machine schoon te maken – gebruik een botte schraper om gras en vuil te verwijderen. Verbreek altijd de aansluiting op de netvoeding voordat u de machine schoonmaakt.

• Gebruik uw machine niet als een onderdeel gebreken vertoont. Vervang alle beschadigde onderdelen door nieuwe voordat u de machine gebruikt.

• Controleer of alle bouten, moeren en schroeven goed vastzitten.

• Gebruik alleen vervangingsonderdelen en accessoires die door Black & Decker aanbevolen worden. Bij Black & Decker wordt voortdurend gewerkt aan verbetering van producten. Black & Decker behoudt zich dan ook het recht voor de productspecificaties zonder voorafgaand bericht te wijzigen. Dubbele isolatie Uw machine is dubbel geïsoleerd. Dat betekent dat alle externe metalen delen elektrisch geïsoleerd zijn van de netvoeding. Dat wordt bereikt door een extra isolerende laag aan te brengen tussen de elektrische en mechanische onderdelen. Dubbele isolatie betekent meer elektrische veiligheid en maakt het niet nodig om de machine te aarden. Elektrische veiligheid

Uw machine moet altijd uitgeschakeld zijn van de netvoeding, voordat u de stekker uit het stopcontact trekt of verlengsnoeren losmaakt. Waarschuwing! Verbind nooit een nul- stroomdraad met de aardingspin. NEDERLANDS28 Voor meer veiligheid kan een bevoegd elektricien een automatische stop met hoge gevoeligheid (30mA) in de bedrading van uw huis aanbrengen. Als u niet zo’n automatische stop hebt, of als u hem niet wilt laten installeren, dan raden we u ten zeerste aan om de elektrische stroom, de machine te laten bereiken door een reststroom apparaat (R.S.A) van hoge gevoeligheid, vroeger bekend als een aardlek automatische stop. Het R.S.A. werd ontworpen om meer persoonlijke veiligheid te garanderen, in geval van schadelijke elektrische spanning die kan optreden bij storingen. Waarschuwing! Bij het gebruik van een R.S.A. of een andere automatische stop, dient u nog steeds de veiligheidsinstructies en het stuk aangaande de veilige bediening die in deze handleiding beschreven worden, in acht te nemen. Duwboom montage (Fig. A & B)

De inhoud uit de doos halen en uzelf vertrouwd maken met de individuele onderdelen van uw grasmaaier. De voornaamste onderdelen van de grasmaaier zijn:

• Hoofddeel grasmaaier (1) - deze bestaat uit motorhuis (3), wielen (4), graskleppen (5).

• De duwboom bestaat uit een onderste en bovenste duwboom. De twee duwbomen met de meegeleverde vleugelmoeren en bouten aan elkaar vastschroeven. Om de onderste duwboom (9R & 9L) aan het hoofddeel van de grasmaaier (1), te monteren, als volgt te werk gaan:

• Plaats de onderhandgreep in de twee voorziene gaten in het machinegedeelte en duw neerwaarts totdat het goed vastzit. Gebruik hiervoor de bijgeleverde schroeven. Afstellen van de maaihoogte (Fig. C) Waarschuwing! Voordat u afstellingen op de grasmaaier verricht de stekker uit het stopcontact halen en wachten tot de messen zijn gestopt met draaien. De messen zijn scherp.

De wielen zijn reeds in de fabriek gemonteerd. Om een maaihoogte te selecteren de wielen, met behulp van het veersysteem, in de gewenste gleuf zetten. Voor een gelijkmatig maairesultaat alle vier de wielen op dezelfde stand zetten. Montage van de grasopvangzak (Fig. D) Lees voor het monteren van de grasbak eerst de veiligheidsinstructies in het voorste gedeelte van deze gebruiksaanwijzing.

• De grasopvangbak bestaat uit 2 kunststof delen (14 & 15). Voordat U de grasopvangbak op Uw grasmaaier plaatst, moet U beide delen monteren. Ga hiervoor als volgt te werk:

• Zorg ervoor dat beide delen overeenkomen. Plaatsen van de opvangbak:

• Til de achterste veerklep op en schuif de twee armen die zich aan de voorkant van de grasopvangbak bevinden, achter de twee lipjes die boven de achterkant van de maaikap uitsteken.

• Als u nu de achterklep loslaat, zal de grasopvangbak op zijn plaats worden vastgeklemd. Verwijderen van de opvangbak: U kunt de volle grasopvangbak verwijderen door de klep (5) van de grasopvangbak op te tillen en vervolgens ofwel de grasopvangbak op te heffen en onder de onderste hendel door te halen, ofwel de grasopvangbak uit zijn bevestiging los te maken en op het gazon neer te zetten, terwijl u de klep van de grasopvangbak voorzichtig neerlaat. Zo hebt u beide handen vrij om de volle grasopvangbak op te tillen. Hoe moet u uw machine gebruiken (Fig. E & F) Neem alle toepasselijke veiligheidsvoorschriften in acht terwijl u de machine gebruikt.29

• Haal een lus in de kabel door de gleuf tegenover de haak (Fig. E1), plaats de lus over de haak en trek de kabel aan door de gleuf. De kabel zit nu vast. Wij raden aan om het gras steeds in eenzelfde richting te maaien. Zo krijgt u met de maaier de beste resultaten en vermindert u het risico dat u op het maaipad door het verlengsnoer wordt gehinderd.

• Leg het grootste deel van het verlengsnoer op het gazon dicht bij het beginpunt (Fig. F2a, positie 1).

• Houd de hendel met beide handen vast. Opgelet! Probeer uw machine niet met één hand te sturen - gebruik steeds beide handen.

• Druk de hendel naar beneden om de voorkant van de maaier lichtjes op te tillen om het risico te vermijden dat de snijmessen bij het starten in uw gazon ploegen. Druk de vergrendelknop (18) op de schakeldoos in en trek de schakelhendel (8) naar u toe, terwijl u deze knop ingedrukt houdt. De grasmaaier zal nu starten en u kunt de vergrendelknop loslaten, de maaier in de juiste maaipositie laten zakken en beginnen te werken.

• Rijd over het maaigebied volgens het patroon dat wordt getoond op Fig. F2a. Ga van positie 1 naar positie 2, draai op positie 2 naar rechts en rijd verder naar positie 3. Ga verder tot aan de rand van het maaigebied. Draai dan naar links en vervolgens naar positie 4. Werk verder op de manier die is aangegeven op Fig. F2a, en rijd altijd van het snoer weg. Ga niet te werk zoals aangegeven op afbeelding F2b, naar het snoer toe, want dat is gevaarlijk. Zolang u de schakelhendel ingedrukt houdt, blijft de machine draaien. Om de maaier te laten stoppen, moet u de schakelhendel loslaten. Als u klaar bent met maaien, verwijder dan het vuil van de machine voor u ze opbergt. Zie ook het hoofdstuk ‘Verzorging en onderhoud’. Opmerking: Om de beste resultaten te krijgen, moet u het gazon of de grasvlakte regelmatig maaien en het gras niet maaien terwijl het nat is. Wanneer u tijdens het maaien merkt dat er afgemaaid gras onderaan uit de maaier valt, is de grasopvangbak waarschijnlijk vol en moet deze worden leeggemaakt. Onderhoud van de messen Het stalen mes is speciaal ontwikkeld om een goed resultaat te geven bij lang of stug gras. Het mes blijft goed maaien, ook als het stomp of geblutst is. Het hoeft niet vlijmscherp te zijn. Wanneer echter de resultaten met dit mes door slijtage toch achteruit gaan, dan is het aan te raden het mes te vervangen of te laten slijpen. Wij raden u aan het stalen mes ieder jaar aan het begin van het maaiseizoen te vervangen of te laten slijpen. Nieuwe messen zijn te verkrijgen bij uw Black & Decker verkooppunt. Waarschuwing! Vervang het mes van uw machine alleen door de officiële Black & Decker messen die voor uw machine bestemd zijn - breng nooit andere messen aan. Aanbrengen van nieuwe messen (Fig. G) Neem bij het gebruik van deze grasmaaier altijd de veiligheidsvoorschriften in acht. Waarschuwing! Verwijder de stekker uit het stopcontact voordat u het mes gaat vervangen.

• Draai uw machine op zijn kant, zodat de onderzijde van het afsluitpaneel vrijkomt.

• Bescherm uw handen met stevige werkhandschoenen of een stevige lap en pak het mes vast. Draai met een passende sleutel de bout tegen de wijzers van de klok in uit de motoras.

• Het mes kan nu vervangen worden. De moer en dichtingsring kunnen terug gemonteerd worden. Let op: Verwijder nooit het rotorblad (17). Let op: Bij sommige typen bevindt zich tussen het mes en de bout nog een borgringetje. Let er goed op dat dit altijd weer opnieuw wordt aangebracht. NEDERLANDS30 Handige tips

• Gras dat langer dan 10cm is, zal in 2 beurten moeten afgereden worden. Wij raden aan om eerst uw grasmaaier op de hoogste maaihoogte in te stellen en tijdens een tweede maaibeurt de middenste of laagste stand te gebruiken. Op deze manier bereikt u het beste resultaat. Onderhoud en reiniging Hieronder vindt u enkele aanwijzingen voor het onderhoud van uw grasmaaier in het algemeen. Zie ook onder “Onderhoud van de messen”. Opgelet! Gebruik geen beschadigde verlengkabel. In geval van defect, vervang hem volledig, maar voer zelf geen herstellingen uit.

• Reinig uw grasmaaier na ieder gebruik; houd met name de onderzijde van het afsluitpaneel en de luchtopeningen schoon.

• Controleer regelmatig het netsnoer en het verlengsnoer. “Gebruik nooit een snoer dat tekenen van slijtage of beschadiging vertoont - probeer nooit een snoer tijdelijk te repareren.”

• We raden aan om na het maaien het gras dat aan de onderzijde van het afsluitpaneel is vastgeplakt met een botte schraper te verwijderen.

• Reinig kunststof onderdelen met een vochtige doek. Let op: Gebruik geen oplosmiddelen of schoonmaakmiddelen, aangezien deze de kunststof onderdelen van uw machine kunnen beschadigen. Opsporing van storingen Als uw machine niet goed funktioneert, kunt u het defect mogelijk opsporen met behulp van de volgende tabel. Waarschuwing! Verwijder altijd de stekker uit het stopcontact voordat u de machine inspecteert. Probleem Mogelijke Oplossing oorzaak De motor bromt Mes zit klem. Verwijder de stekker maar het mes uit het stopcontact. draait niet. Verwijder klem- zittende materialen. Motor maakt Defect of Verwijder de stekker geen geluid en fout in de uit het stopcontact. het mes draait elektrische Probeer een ander niet. aansluiting. stopcontact. Controleer of er een zekering is gesprongen, vervang deze eventueel. Controleer alle elek- trische verbindingen en bevestig eventueel opnieuw. Milieu Black & Decker biedt de mogelijkheid tot recyclen van afgedankte Black & Decker producten. Deze service is kosteloos. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com. Garantie Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij:

• Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden;

• Het product onoordeelkundig is gebruikt;

• Het product is beschadigd door invloeden van buitenaf of door een ongeval;

• Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker personeel. Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com.31 Andere machines voor gebruik in de tuin Black & Decker heeft een compleet assortiment machines die het leven in de tuin vereenvoudigen. Als u meer informatie over de volgende producten wenst, neemt u dan contact op met ons Service- en Informatiecentrum (zie de adrespagina aan het eind van deze handleiding) of uw plaatselijke Black & Decker dealer. Strimmers Kettingzagen Heggenscharen Grasmaaiers Verticuteerders Bladruimers Hakselaars Niet ieder product is verkrijgbaar in alle landen. NEDERLANDS EG-verklaring van overeenstemming GR340/GR345 Black & Decker verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 55014, EN 60335, EN 61000, 2000/14/EEG, grasmaaier, L ≤ 50 cm, Annex VIII, No. 0086 B.S.I., HP2 4SQ, United Kingdom Niveau van de geluidsdruk, gemeten volgens 2000/14/EEG:

(geluidsdruk) dB(A) 81

(geluidsvermogen) dB(A) 95

(gegarandeerd) dB(A) 96 Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: < 2,5 m/s
