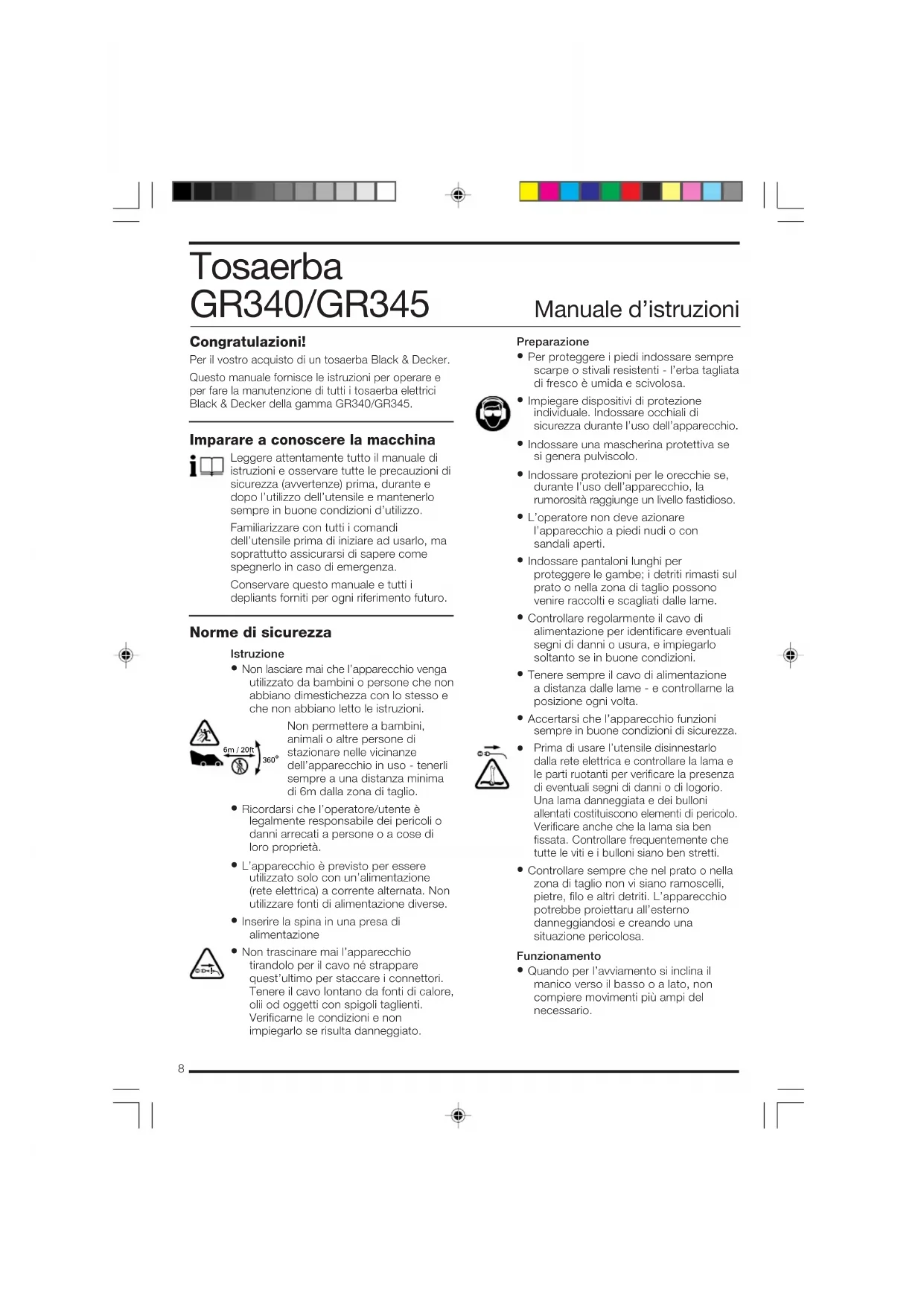

Brian Cooke Director of Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2001 GR340_42_45ML.P6 28-11-2001, 15:0478 Congratulazioni! Per il vostro acquisto di un tosaerba Black & Decker. Questo manuale fornisce le istruzioni per operare e per fare la manutenzione di tutti i tosaerba elettrici Black & Decker della gamma GR340/GR345. Imparare a conoscere la macchina Leggere attentamente tutto il manuale di istruzioni e osservare tutte le precauzioni di sicurezza (avvertenze) prima, durante e dopo l’utilizzo dell’utensile e mantenerlo sempre in buone condizioni d’utilizzo. Familiarizzare con tutti i comandi dell’utensile prima di iniziare ad usarlo, ma soprattutto assicurarsi di sapere come spegnerlo in caso di emergenza. Conservare questo manuale e tutti i depliants forniti per ogni riferimento futuro. Norme di sicurezza Istruzione

• Non lasciare mai che l’apparecchio venga utilizzato da bambini o persone che non abbiano dimestichezza con lo stesso e che non abbiano letto le istruzioni.

6m / 20ft Non permettere a bambini, animali o altre persone di stazionare nelle vicinanze dell’apparecchio in uso - tenerli sempre a una distanza minima di 6m dalla zona di taglio.

• Ricordarsi che l’operatore/utente è legalmente responsabile dei pericoli o danni arrecati a persone o a cose di loro proprietà.

• L’apparecchio è previsto per essere utilizzato solo con un’alimentazione (rete elettrica) a corrente alternata. Non utilizzare fonti di alimentazione diverse.

• Inserire la spina in una presa di alimentazione

• Non trascinare mai l’apparecchio tirandolo per il cavo né strappare quest’ultimo per staccare i connettori. Tenere il cavo lontano da fonti di calore, olii od oggetti con spigoli taglienti. Verificarne le condizioni e non impiegarlo se risulta danneggiato. Preparazione

• Per proteggere i piedi indossare sempre scarpe o stivali resistenti - l’erba tagliata di fresco è umida e scivolosa.

• Impiegare dispositivi di protezione individuale. Indossare occhiali di sicurezza durante l’uso dell’apparecchio.

• Indossare una mascherina protettiva se si genera pulviscolo.

• Indossare protezioni per le orecchie se, durante l’uso dell’apparecchio, la rumorosità raggiunge un livello fastidioso.

• L’operatore non deve azionare l’apparecchio a piedi nudi o con sandali aperti.

• Indossare pantaloni lunghi per proteggere le gambe; i detriti rimasti sul prato o nella zona di taglio possono venire raccolti e scagliati dalle lame.

• Controllare regolarmente il cavo di alimentazione per identificare eventuali segni di danni o usura, e impiegarlo soltanto se in buone condizioni.

• Tenere sempre il cavo di alimentazione a distanza dalle lame - e controllarne la posizione ogni volta.

• Accertarsi che l’apparecchio funzioni sempre in buone condizioni di sicurezza.

Prima di usare l’utensile disinnestarlo dalla rete elettrica e controllare la lama e le parti ruotanti per verificare la presenza di eventuali segni di danni o di logorio. Una lama danneggiata e dei bulloni allentati costituiscono elementi di pericolo. Verificare anche che la lama sia ben fissata. Controllare frequentemente che tutte le viti e i bulloni siano ben stretti.

• Controllare sempre che nel prato o nella zona di taglio non vi siano ramoscelli, pietre, filo e altri detriti. L’apparecchio potrebbe proiettaru all’esterno danneggiandosi e creando una situazione pericolosa. Funzionamento

• Quando per l’avviamento si inclina il manico verso il basso o a lato, non compiere movimenti più ampi del necessario. Tosaerba GR340/GR345 Manuale d’istruzioni9 Accertarsi sempre che entrambe le mani si trovino nella posizione giusta per l’uso e che i piedi siano ben lontani dalle lame prima di rimettere in posizione l’apparecchio. Dopo aver sbloccato la leva di comando l’apparecchio continuerà a funzionare per breve tempo. Aspettare che si fermi da solo.

• Per spegnere l’apparecchio sbloccare la leva di comando e staccare la spina dalla presa di rete:

• Quando si lascia l’apparecchio incustodito.

• Prima di effettuare operazioni di controllo. pulizia, regolazione e intervento sull’apparecchio.

• Prima di togliere un’ostruzione.

• Se l’apparecchio inizia a vibrare in modo anormale (effettuare un controllo immediato).

• Dopo aver colpito un corpo estraneo. Controllare eventuali danni all’apparecchio ed effettuare le riparazioni necessarie.

• Non azionare l’apparecchio appoggiato su un lato né tentare di arrestare le lame - aspettare sempre che si fermi da solo.

• Non avvicinare le mani o i piedi né metterli sotto le parti rotanti.

• Tenersi sempre a distanza dalle aperture di scarico.

• Avviare l’apparecchio con attenzione seguendo le istruzioni e tenendo i piedi a debita distanza dalle lame.

• Non usare l’apparecchio quando piove o in presenza di umidità né, se possibile, sull’erba bagnata.

• Usare l’apparecchio solo di giorno o in presenza di una buona illuminazione artificiale.

• Non tirare verso di sé l’apparecchio né camminare all’indietro durante l’uso.

• Non attraversare mai sentieri di ghiaia o strade durante la rotazione delle lame.

• Controllare la sicurezza dei propri punti d’appoggio, soprattutto sui pendii.

• Tagliare sempre in direzione trasversale rispetto al pendio, mai in verticale. Cambiare direzione in pendenza con estrema cautela.

• Non tagliare su pendii troppo ripidi e indossare sempre calzature anti- scivolo. Controllate frequentemente sul sacchetto eventuali segni di usura o danni e sostituitelo se necessario.

• Non usate mai la macchina senza il sacchetto montato.

• Camminate, non correte. Non forzate la macchina.

• Non sollevare o trasportare l’apparecchio con il motore in funzione. Quando si procede a tale operazione accertarsi che le lame abbiano smesso di ruotare.

• Per il trasporto sollevare l’unità con estrema cautela.

• Non utilizzare mai l’apparecchio con protezioni difettose. Manutenzione e conservazione

• Riponete la macchina non in uso in un luogo asciutto e lontano dalla portata dei bambini.

• Non usate solventi o altre sostanze chimiche per pulire l’utensile - usate un raschietto non appuntito per rimuovere erba e detriti. Disinserite sempre la spina dalla presa di alimentazione prima di procedere alla pulizia dell’utensile.

• Non utilizzate la macchina con parti difettose. Sostituite sempre le parti difettose prima dell’uso.

• Controllate che tutti i dadi e le viti siano sempre serrati, per essere sicuri che l’utensile sia in condizioni efficienti.

• Usate solo parti ed accessori originali Black & Decker. Black & Decker si pone l’obiettivo di migliorare costantemente i suoi prodotti e, a tale scopo, si riserva il diritto di modificarne le specifiche senza preavviso. Doppio isolamento L’apparecchio è dotato di un doppio isolamento. In altre parole una barriera supplementare, collocata tra i componenti elettrici e quelli meccanici, isola elettricamente dall’alimentazione tutti i particolari metallici esterni. Il doppio isolamento offre una maggiore sicurezza elettrica rendendo superfluo il collegamento a terra dell’apparecchio. ITALIANO10 Sicurezza elettrica

Spegnere sempre l’apparecchio dalla rete prima di staccare qualsiasi spina, presa o prolunga. Per aumentare ulteriormente la sicurezza far installare da un elettricista specializzato un interruttore ad alta sensibilità (30mA) nell’impianto domestico. Se non si desidera tale installazione, oppure non è stata effettuata, si consiglia caldamente di alimentare l’apparecchio mediante un dispositivo per corrente residua ad alta sensibilità (RCD), ideato per fornire un elevato grado di protezione personale contro gli effetti indesiderati della corrente elettrica in caso di guasti. Avvertenza! L’impiego del RCD o di altri dispositivi interruttori non esenta l’operatore dall’osservare le istruzioni di sicurezza e le norme per il funzionamento sicuro contenute nel presente manuale. Montaggio impugnatura (Fig. A & B)

Rimuovere tutti i componenti dall’imballo e familiarizzare con il loro utilizzo - vedi Fig. A per dettagli. Le parti principali dell’utensile mostrate nella Fig. A sono:

• Corpo macchina (1) - comprendente coperchio motore (3), ruote (4), pateletta (5).

• Impugnatura - impugnatura superiore (8), impugnatura inferiore (9R & 9L), scatola porta interruttore (10), leva interruttore (11), pulsante di sicurezza (12), cavo elettrico (13), pinzette fermacavo (14), componenti per fissaggio impugnatura (galletto e bullone) (15).

• L’impugnatura comprende la parte inferiore e superiore. Unite le due parti per mezzo dei galletti e dei bulloni che trovate nella confezione. Per montare l’impugnatura inferiore (9R & 9L) correttamente sul corpo macchina (1), procedete come segue.

• Inserire l’impugnatura inferiore nei due fori del corpo macchina e spingere fino a fissarla. Assicurarla in posizione usando le viti in dotazione. Regolazione altezza di taglio (Fig. C) Attenzione! Scollegare la spina dalla presa di corrente prima di ogni regolazione e attendere che le lame si siano fermate. Le lame sono molto affilate.

Le ruote sono già pre-montate. Per scegliere l’altezza di taglio, spostate le ruote (4) nell’asola desiderata usando il sistema a molla (21). Per garantire un taglio omogeneo, accertatevi che tutte le quattro ruote siano messe nella stessa posizione. Montaggio del sacchetto raccoglierba (Fig. D) Prima di impiegare questo accessorio leggere le istruzioni di sicurezza all’inizio del presente manuale.

• Il sacco raccoglierba è uno strumento in plastica costituito da due parti (14 e 15) che devono essere assemblate prima di essere collegate al corpo macchina. Per assemblare il sacco raccoglierba procedere come segue:

• Allineare le due parti e agganciarle. Aggancio del sacco raccoglierba al corpo macchina:

• La falda posteriore caricata a molla viene sollevata ed i due bracci sul lato anteriore del sacchetto vengono posizionati dietro i due manici che salgono dal bordo posteriore del coperchio.

• Potete rilasciare la falda in modo che fissi il sacchetto in posizione. Rimozione del sacco raccoglierba dal corpo macchina: È possibile rimuovere il sacchetto pieno sollevando il flap (5) e liberando il sacchetto dal suo supporto ed appoggiandolo al terreno, con il flap abbassato, lasciando entrambe le mani libere per sollevare il sacchetto pieno. Come utilizzare il tagliaerba (Fig. E & F) Osservate sempre tutte le norme di sicurezza durante l’utilizzo del vostro tagliaerba.

• Inserire l’anello di cavo attraverso la fessura sul lato opposto del gancio di serraggio (Fig E1), posizionare l’anello sopra al gancio e tirare il cavo indietro attraverso la fessura il cavo è ora saldamente bloccato. Vi consigliamo di procedere al lavoro secondo le direzioni indicate per ottenere le prestazioni migliori dalla vostra macchina e per ridurre il rischio di essere intralciati dai cavi di prolunga.11

• Ponete la matassa dal cavo elettrico sul giardino vicino al punto di partenza (Fig. F2a, posizione 1).

• Tenete entrambe le mani sull’impugnatura. Attenzione! Non tentate mai di utilizzare la macchina con una sola mano - guidatela con entrambe le mani.

• Ruotate l’impugnatura verso il basso per sollevare leggermente la parte frontale del tagliaerba per ridurre i rischi di danneggiare il terreno accendendo l’utensile. Il tosaerba è dotato di tasto esclusione interruttore (18) posto sulla scatola interruttore, tenendolo premuto tirate verso di voi la leva interruttore (8). Il motore si accende e potete rilasciare il tasto esclusione interruttore, abbassate la macchina in posizione ed iniziate il lavoro.

• Procedete al lavoro come mostrato in Fig. F2a, procedendo dalla posizione 1 verso la posizione 2 dalla quale girerete a destra raggiungendo la posizione 3. Continuate fino alla fine dell’area di lavoro, girate a sinistra e raggiungete la posizione 4. Continuate sempre nel modo illustrato dalla Fig. F2a, avanzando sempre lontano dal cavo. Non utilizzate il metodo illustrato dalla Fig. F2b in quanto è pericoloso. La macchina resterà in funzione fino a che terrete premuta la leva interruttore. Per fermarla, rilasciate la leva. Avendo terminato di usare il tosaerba, vi consigliamo di rimuovere tutti i detriti prima di riporlo. Vi consigliamo di consultare la sezione “Cura e manutenzione” in questo manuale. Nota: Per ottenere i risultati migliori, tagliate regolarmente l’erba e non tagliate quando l’erba è umida. Se, durante il taglio, noterete che dell’erba viene scagliata dai lati della macchina, è probabile che il sacchetto sia pieno. Manutenzione della lama Le lame in acciaio sono disegnate per dare buona finitura su erba alta o dura. La lama continuerà a tagliare anche una volta perso il filo. Non è necessario che sia affilatissima. Ma nel caso che le prestazioni siano sensibilmente ridotte dalle cattive condizioni della lama allora è consigliabile procedere alla sostituzione o riaffilatura delle lame. Consigliamo di riaffilare o sostituire la lama in acciaio all’inizio di ogni stagione. Le lame sono disponibili presso rivenditori e filiali di assistenza Black & Decker. Attenzione! Utilizzare solo lame e parti Black & Decker specificate per il vostro modello - non montare mai altre lame. Montaggio di lame nuove (Fig. G) Osservare sempre tutte le “attenzioni” al termine dell’uso. Attenzione! Scollegare la spina dalla presa.

• Capovolgere il tosaerba in modo che la parte inferiore del tosaerba sia rivolta verso l’alto.

• Usando un panno posto sopra la lama o dei guanti pesanti per proteggere le mani, prendere la lama e usando la chiave fornita allentare e rimuovere il bullone dall’alberino del motore. Girare il dado in senso antiorario per allentarlo.

• La lama può essere riposizionata e il dado e la rondella possono essere rimontati. Nota: Non rimuovete per nessun motivo l’eccitatore (17). Nota: Alcuni modelli sono forniti con una rondella posizionata tra la lama e il bullone, questa rondella deve essere sempre riposizionata nella giusta posizione. Consigli e suggerimenti utili

• Sull'erba alta, sopra i 10cm. fate due tagli per ottenere un lavoro finito. Si consiglia di fare il primo taglio con la lama posizionata sulla massima altezza di taglio ed il secondo ad una altezza di taglio intermedia. Questo vi permetterà di dare al prato un taglio più facile e finito. Cura e manutenzione Le note contenute in questo capitolo si riferiscono alla cura generale del vostro tagliaerba. Le note relative alle lame sono in “manutenzia della lama”. Attenzione! Non usare prolunghe che mostrino segni di deterioramento - sostituire sempre il cavo completo non effettuare mai riparazione temporanee o permanenti.

• Tenere sempre pulito l’utensile e libero da detriti, in particolare la parte inferiore del copri lama e le scanalature di ventilazione.

• Controllare regolarmente tutti i cavi elettrici. ITALIANO12

• Al termine di ogni sessione di taglio, rimuovere con una spatola i rimasugli di erba attaccati sotto al tosaerba.

• Pulire tutti i componenti in plastica con un panno umido. Attenzione: Non usare solventi o altri fluidi in quanto potrebbero danneggiare le parti in plastica dell’utensile. Per individuare eventuali guasti Se l’utensile non lavora bene, usare la seguente tabella per identificare il problema. Attenzione! Disconnettere sempre il tosaerba dalla rete elettrica prima di procedere a qualsiasi ispezione. Sintomi Possibili cause Rimedi Il motore gira La lama è Disinnestare l’utensile ma la lama bloccata. dalla rete elettrica. non si muove. Togliere ciò che blocca la lama. Il motore Il collegamento Disinnestare l’utensile non gira e le elettrico è dalla rete elettrica. lame non si difettoso. Inserire la spina in muovono. una presa diversa. Inserire un nuovo fusibile. Riavvitare e controllare tutti i collegamenti elettrici del cavo e della della prolunga. Protezione dell’ambiente Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Il servizio viene offerto gratuitamente. Per utilizzarlo, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

• Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;

• Il prodotto non sia stato usato in modo improprio o scorretto;

• Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;

• Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. Altri utensili di giardinaggio La Black & Decker ha una gamma completa di utensili per il giardinaggio che rende semplice la vita in giardino. Se desiderate ulteriori informazioni sui seguenti prodotti, vi preghiamo di contattare il nostro Centro D’Informazione e Manutenzione (vedere la pagina degli indirizzi alla fine di questo libretto d’istruzioni) od il vostro rivenditore Black & Decker Tosatori a lame o a catena Motoseghe Scope elettriche Tosasiepi a batteria Tagliasiepi a batteria Tosasiepi Tosaerba Rastrelli Sramatori Biotrituratori Non tutti i prodotti sono disponibili in tutti i paesi.13 ITALIANO Dichiarazione CE di conformità GR340/GR345 Black & Decker dichiara che questi utensili sono stati costruiti in conformità a: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 55014, EN 60335, EN 61000, 2000/14/CEE, tosaerba, L ≤ 50 cm, Annex VIII, No. 0086 B.S.I., HP2 4SQ, Regno Unito Livello di rumorosità, dati ricavati in base alla norma 2000/14/CEE:

(garantito) dB(A) 96 Il valore medio quadratico ponderato dell’accelerazione secondo EN 50144: < 2,5 m/s
