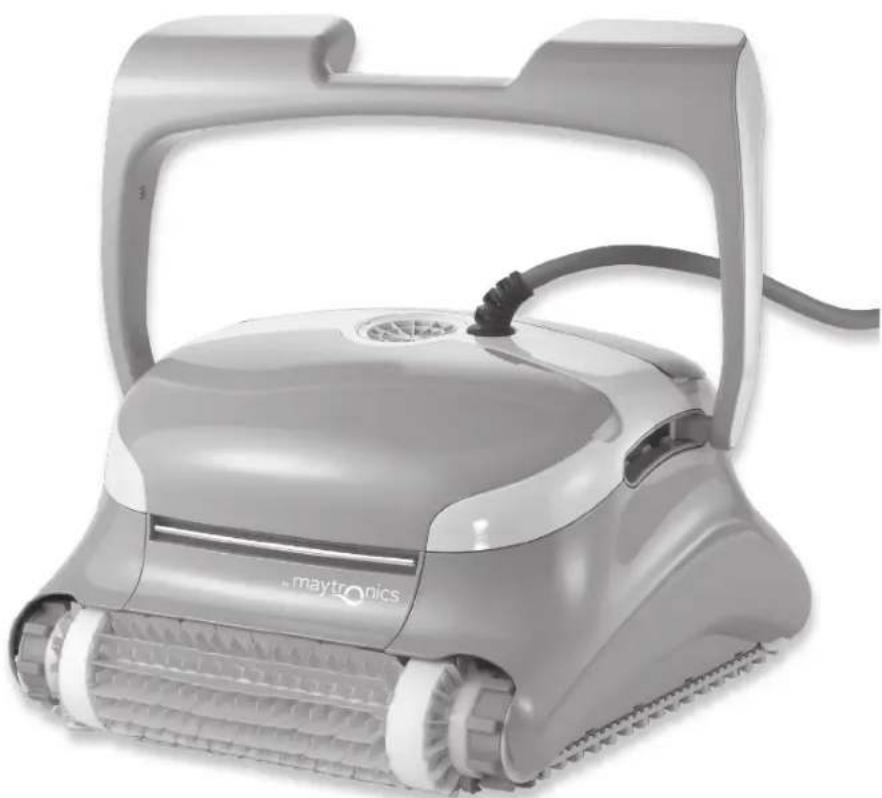

Dolphin Easy Comfort - Aspirador robô MAYTRONICS - Manual de utilização gratuito

Marca	Maytronics
Modelo	Dolphin Easy Comfort
Tipo de produto	Aspirador robô de piscina
Alimentação elétrica	Fonte de alimentação externa, entrada 100-250 V CA, 50-60 Hz, 180 W, saída 30 V CC
Grau de proteção da fonte de alimentação	IP54 (à prova de respingos)
Tipos de filtros	Filtro de rede e cartuchos (apenas um tipo fornecido conforme configuração de fábrica)
Tipos de escovas	Escova PVC (concreto, PVC, fibra de vidro), Escova combinada (todos os revestimentos), Escova Wonder (cerâmica lisa)
Ajuste de progressão	Ângulo da alça ajustável: progressão normal ou rápida
Ciclo de limpeza	Automático, início pelo interruptor ON/OFF
Faixa de temperatura da água	6°C a 34°C
Parâmetros químicos recomendados	pH 7,0-7,8; NaCl máx 5000 ppm; Cloro máx 4 ppm
Manutenção	Limpeza dos filtros após cada ciclo, enxágue das escovas, limpeza periódica da turbina
Instruções de segurança	Desconectar antes da manutenção; não entrar na piscina durante o funcionamento; usar um disjuntor de fuga à terra
Armazenamento	Em local seco e fresco, protegido do sol, calor excessivo e gelo
Acessórios incluídos	Robô, fonte de alimentação, cabo flutuador, filtro(s), escova(s), kit Caddy, ganchos em S

Perguntas frequentes - Dolphin Easy Comfort MAYTRONICS

Como ajustar a velocidade de progressão do robô?

O ângulo da alça do flutuador determina a velocidade. Para uma progressão normal, abaixe a alça a 180° e empurre o braço para trás até ouvir um clique. Para uma progressão rápida, ajuste a alça na posição acelerada.

O que fazer se o robô girar em círculo ou não alcançar todas as superfícies?

Verifique a presença de obstáculos, limpe os filtros, certifique-se de que o comprimento do cabo é suficiente e que as escovas são adequadas.

Como limpar os filtros?

Desconecte a alimentação, insira as presilhas nas ranhuras, remova os filtros e enxágue com água limpa. Não force ao recolocar.

Quais são os parâmetros de água recomendados?

pH entre 7,0 e 7,8, NaCl máx 5000 ppm, cloro máx 4 ppm, temperatura entre 6°C e 34°C.

Posso entrar na piscina enquanto o robô estiver funcionando?

Não, é estritamente proibido entrar na piscina quando o robô aspirador de piscina estiver em funcionamento.

Como iniciar um ciclo de limpeza?

Coloque o robô na água, conecte o cabo flutuador à fonte de alimentação, conecte a fonte à tomada e pressione o interruptor ON/OFF.

O robô não escala as paredes, o que fazer?

Certifique-se de que os filtros estão limpos, que as escovas são adequadas e que o ângulo da alça está correto.

Como guardar o robô após o uso?

Enrole o cabo, guarde o robô em local seco e fresco, protegido do sol, calor e gelo.

Que tipo de escova usar para uma piscina de cerâmica lisa?

Use a escova Wonder, especialmente projetada para pisos de cerâmica lisa.

O motor não funciona, o que verificar?

Verifique se a turbina ou o sistema de acionamento está bloqueado, e verifique a alimentação elétrica (tomada e fonte de alimentação). Se o problema persistir, contacte o seu distribuidor.

MANUAL DE UTILIZADOR Dolphin Easy Comfort MAYTRONICS

PT Instruções para o usuário...... p. 36

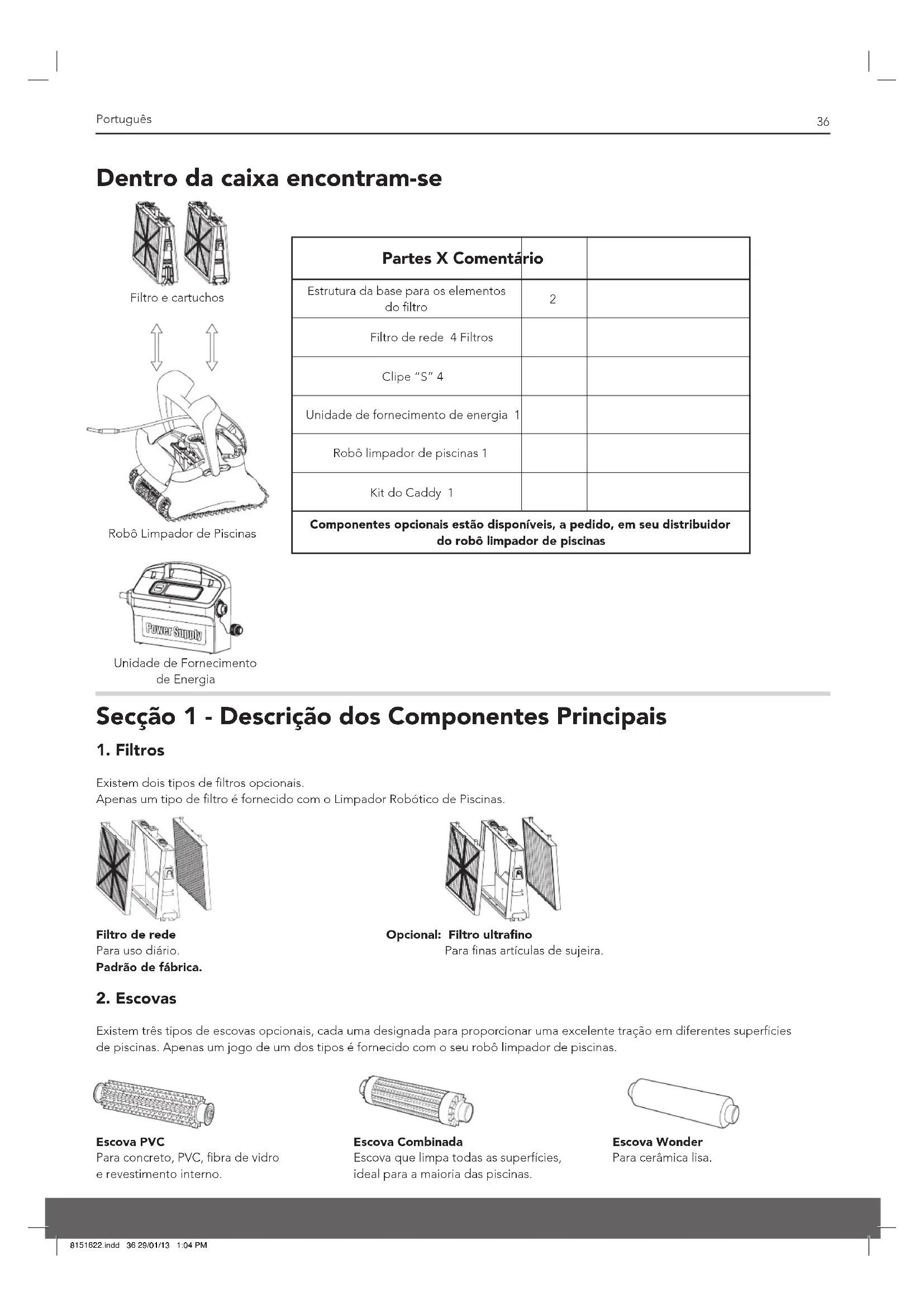

Dentro da caixa encontram-se

Filtro e cartuchos

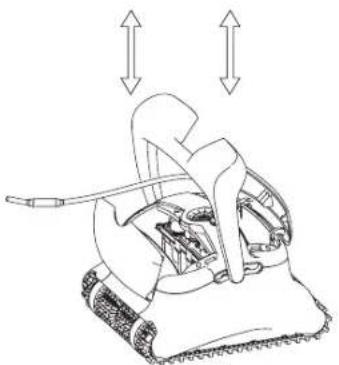

Robô Limpador de Piscinas

Partes X Comentário
Estrutura da base para os elementos do filtro	2
Filtro de rede 4 Filtros
Clipe “S” 4
Unidade de fornecimento de energia 1
Robô limpador de piscinas 1
Kit do Caddy 1
Componentes opcionais estão disponíveis, a pedido, em seu distribuidor do robô limpador de piscinas

Unidade de Fornecimento de Energia

Secção 1 - Descrição dos Componentes Principais

1. Filtros

Existem dois tipos de filtros opcionais.

Apenas um tipo de filtro é fornecido com o Limpador Robótico de Piscinas.

Existem três tipos de escovas opcionais, cada uma designada para proporcionar uma excelente tração em diferentes superfícies de piscinas. Apenas um jogo de um dos tipos é fornecido com o seu robô limpador de piscinas.

Escova PVC

Para concreto, PVC, fibra de vidro e revestimento interno.

Escova Combinada

Escova que limpa todas as superfícies, ideal para a maioria das piscinas.

Escova Wonder

Para cerâmica lisa.

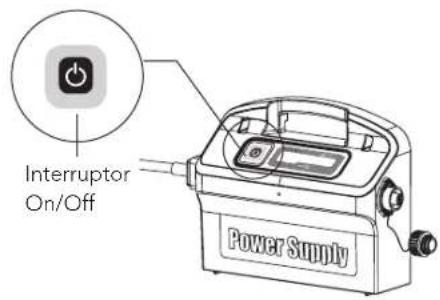

3. Unidade de Fornecimento de Energia

Fornecimento de energia digital, "Switch-Mode"

• Entrada - 100-250 AC Volts
  50-60 Hertz
  180 Watt
• Saída - 30 VDC
  IP 54

Secção 2 – Funcionamento do Robô Limpador de Piscinas

Parte 1 – Preparar o Robô Limpador de Piscinas para Uso

A. Montar o kit do Caddy – encontrará as instruções num documento separado

B. Ajustar o ângulo de flutuação da pega

O ângulo da pega deve ser ajustado para determinar a velocidade com que o robô limpador de piscinas avança ao longo da linha de flutuação.

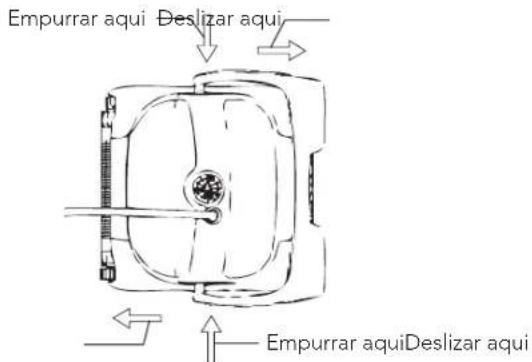

1. Colocar a pega para baixo, num ângulo de 180º em relação ao solo.
2. Empurrar a base do braço para o corpo do robô limpador de piscinas e deslizá-la em direção a parte posterior do robô até encaixar na posição desejada.

Empurrar aqui Deslizar aqui Empurrar aquiDeslizar aqui

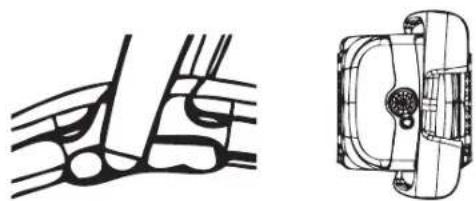

Avanço normal

Ação de limpeza mais eficiente na linha de flutuação.

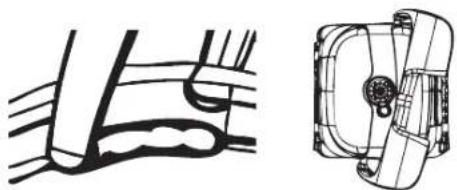

Velocidade rápida – Para uma ação de limpeza mais rápida mas menos eficiente na linha de flutuação.

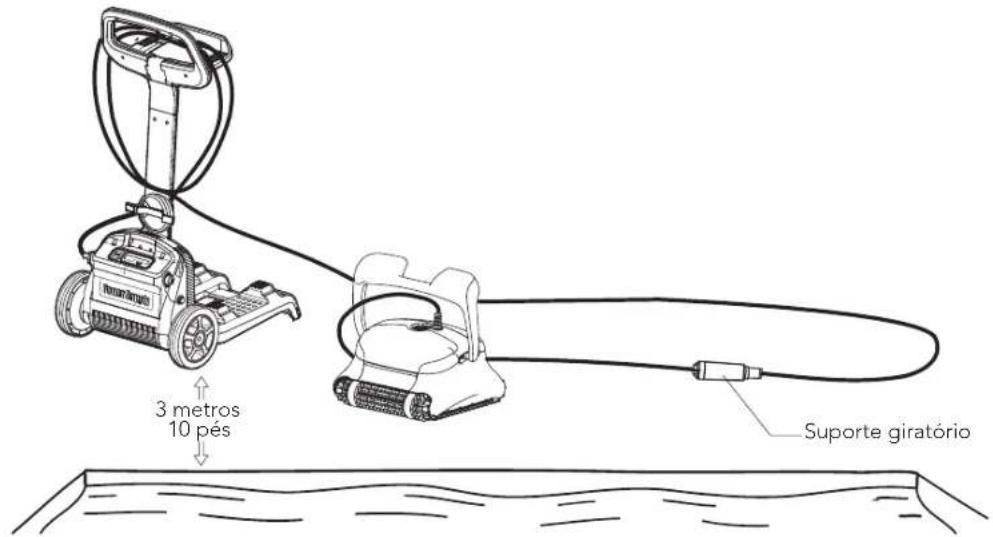

Desenrolar o mínimo cabo necessário para cobrir todo o tamanho da piscina, endireitar o cabo ao longo do lado da piscina. Certificar-se de que não existem torções ou dobras.

3 metros 10 pés Suporte giratório

Usar somente a Unidade de Fornecimento de Energia original fornecida.
A Unidade de Fornecimento de Energia é à prova de salpicos – Não a mergulhe na água.
⚠️ Desligar a Unidade de Fornecimento de Energia antes de qualquer atividade de manutenção.
Não ligar a Unidade de Fornecimento de Energia antes de colocar o limpador de piscinas na água.
Assegurar que a tomada de corrente está protegida por uma caixa de junção aterrada (GFI) ou um disjuntor de fuga de corrente (ELI).
Importante: NÃO entrar na piscina enquanto o limpador de piscinas estiver funcionando.

Parte 2 - Na água

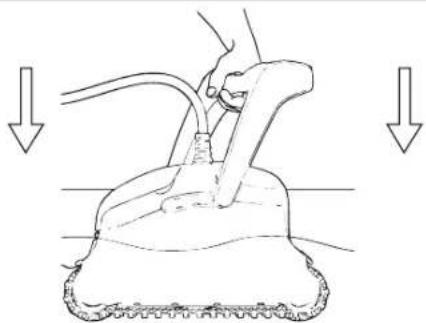

Colocar o robô limpador de piscinas dentro da piscina

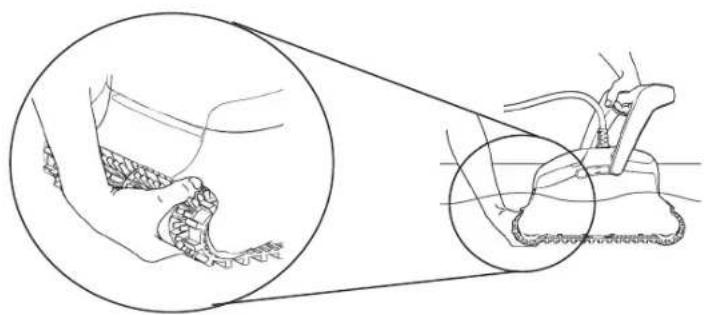

Nota: Ao usar escovas combinadas ou escovas Wonder, aperte levemente o material da escova Wonder até que esteja completamente molhada.

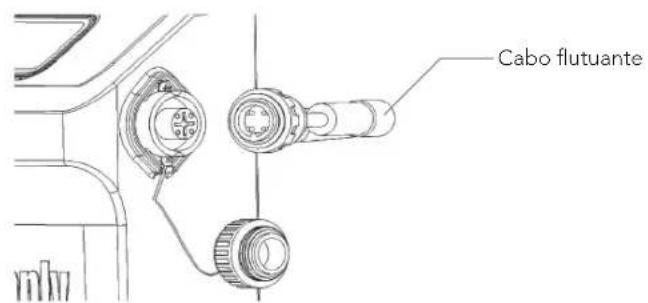

1. Conectar o cabo flutuante do robô limpador de piscinas na unidade de fornecimento de energia.
2. Conectar o cabo elétrico da unidade de fornecimento de energia à rede elétrica.

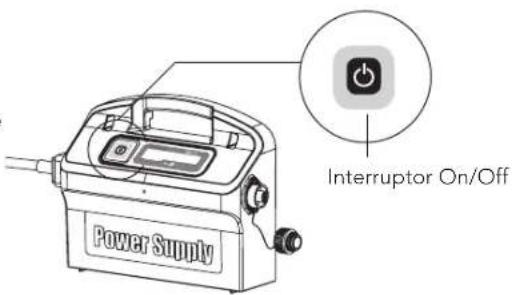

1. Pressionar o interruptor ON/OFF na unidade de fornecimento de energia.

2. O robô limpador de piscinas começará a funcionar.

Importante: NÃO entre na piscina enquanto o limpador de piscinas estiver funcionando.

Parte 3 – Retirar o Robô Limpador de Piscinas da Água

⚠️ Desconectar a fonte de fornecimento de energia antes de qualquer atividade de manutenção.

1. Se o robô limpador de piscinas não tiver concluído o seu ciclo, deve-se desligar a unidade de fornecimento de energia e desconectá-la da rede elétrica.
2. Puxar o cabo flutuante suavemente até que o robô limpador de piscinas tenha subido à superfície; em seguida, levante-o pela pega.

Importante: NÃO levante o robô limpador de piscinas da água pelo cabo.

Secção 3 – Manutenção de Rotina

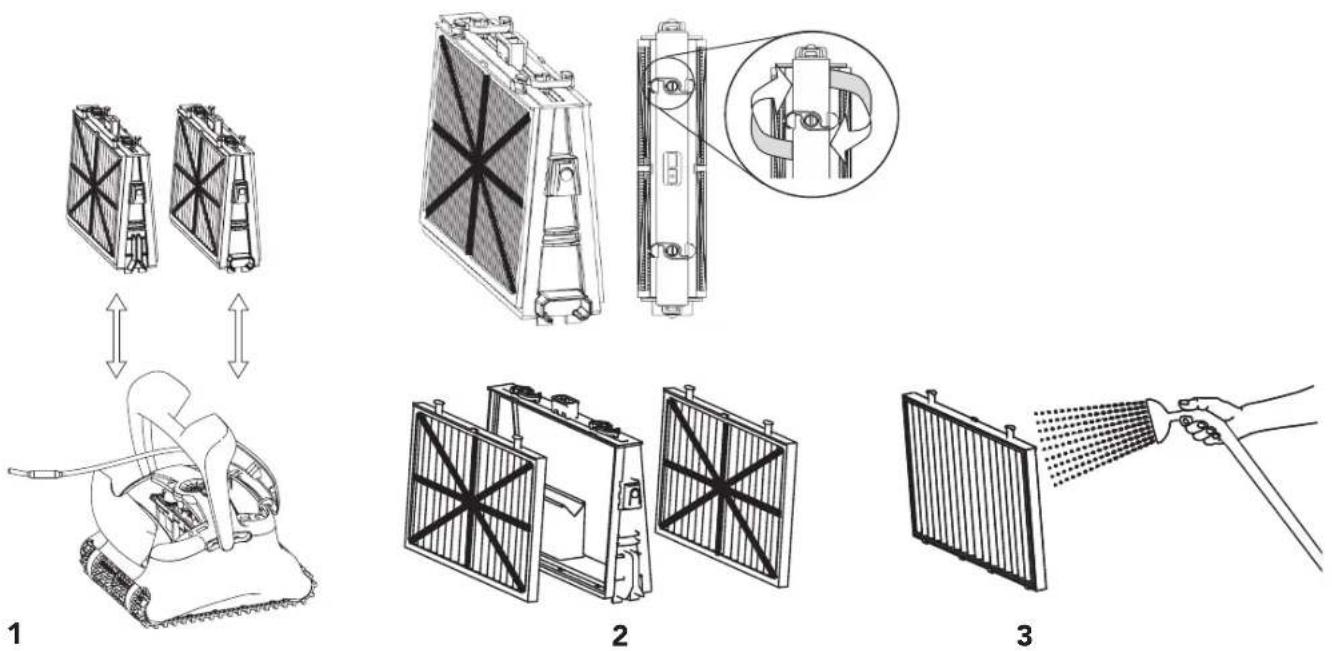

Parte 1 – Retirar e limpar os elementos do filtro

Desconectar a fonte de fornecimento de energia antes de qualquer atividade de manutenção.

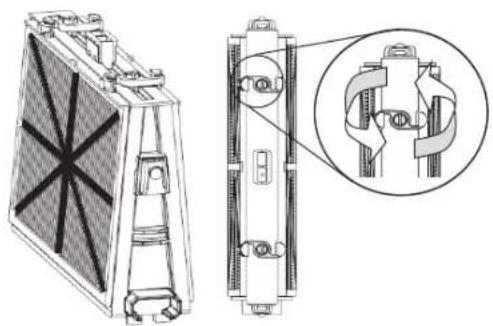

Remontar os elementos do filtro

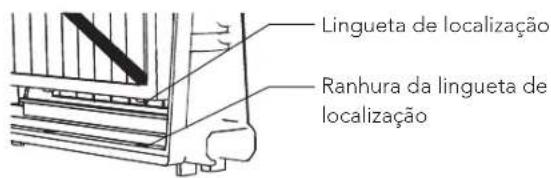

Introduzir as linguetas de localização na parte inferior do elemento do filtro nas suas ranhuras na estrutura da base, em seguida fechar o clipe "S".

Lingueta de localização Ranhura da lingueta de localização

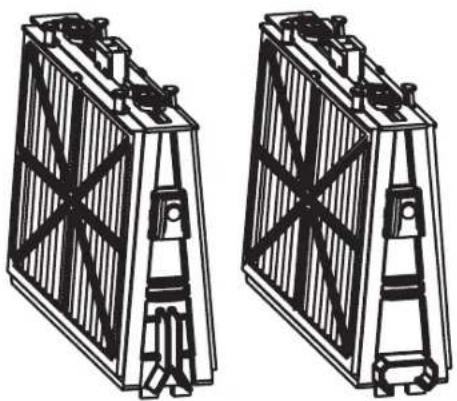

Reinstalar os filtros de acordo com o diagrama NÃO FORCE OS FILTROS NO SEU LUGAR.

Peça com extremidade Peça com extremidade com ranhuras octogonal

Recomendação: Lavar todas as escovas com água limpa depois de cada ciclo de limpeza.

Parte 2 – Desmontar e limpar o impulsor

⚠️ Desconectar a fonte de fornecimento de energia antes de qualquer atividade de manutenção.

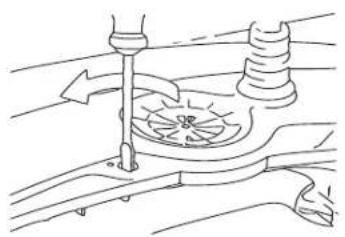

Desmontar a tampa do impulsor e limpar ao redor da caixa do impulsor; em seguida, voltar a montar.

Secção 4 – Conselhos para o Armazenamento

Enrolar o cabo e armazenar numa área seca e fria – Preferentemente no Caddy, se estiver disponível.

X NÃO armazenar o robô limpador de piscinas exposto à luz solar direta.
X NÃO armazenar o robô limpador de piscinas exposto a calor excessivo.
X NÃO armazenar o robô limpador de piscinas exposto à geada.

Guia de Resolução de Problemas

Antes de entrar em contato com o seu distribuidor do Robô Limpador de Piscinas, leia por favor todo este guia.

As condições da água da piscina devem estar dentro dos seguintes parâmetros:

PH: 7.0 – 7.8 NaCl: Max 5,000 ppm
Temperatura: 6°C(43°F) até 34°C(93°F) Cloro: Max 4 ppm

Sintoma Solução
Cabo retorcido ou cabo enrolado Verificar qualquer obstrução na piscina	piscina
	Retirar o excesso de cabo da piscina
	Certificar-se que o cartucho do filtro está limpo
	Endereçar o cabo e deixá-lo ao sol periodicamente
O robô limpador de piscinas move-se em círculos ou não chega a todas as áreas da piscina	Verificar a existência de objetos estranhos nas partes móveis
	Certificar-se que os elementos do filtro estão limpos e que as portas do filtro estão fechadas
	Certificar-se de que há cabo suficiente para cobrir toda a piscina
	Antes de usar o robô limpador de piscinas no início da estação, deve-se escovar todas as algas do piso e das paredes da piscina
O robô limpador de piscinas não se movimenta de lado nas paredes	Ajustar o ângulo diagonal da pega
O robô limpador de piscinas não sobe nas paredes Certificar-se que o cartucho do filtro está limpo
		Ao usar o robô limpador de piscinas no início da estação, deve-se primeiro escovar todas as algas do piso e das paredes da piscina
		Verificar se as escovas são apropriadas para o revestimento da piscina e substituí-las se necessário
		Verificar se as escovas estão gastas e substituí-las se necessário
		Verificar se a área do impulsor está limpa
O robô limpador de piscinas não afunda Verificar se as escovas Wonder ou as escovas combinadas estão molhadas
O robô limpador de piscinas se solta da parede na linha de flutuação	Se o robô limpador de piscinas sobe alto demais, consultar o seu distribuidor do robô limpador de piscinas
O motor não está funcionando	Verificar se o impulsor está bloqueado
	Verificar se o sistema de impulsão está bloqueado
	Problema elétrico (abastecimento de energia), verificar a fonte de energia.Se a fonte de energia está em ordem, por favor contatar o seu distribuidor do robô limpador de piscinas
