Dolphin Easy Comfort - Aspirateur robot MAYTRONICS - Notice d'utilisation et mode d'emploi gratuit

Marque	Maytronics
Modèle	Dolphin Easy Comfort
Type de produit	Aspirateur robot de piscine
Alimentation électrique	Bloc d'alimentation externe, entrée 100-250 V AC, 50-60 Hz, 180 W, sortie 30 V DC
Indice de protection du bloc d'alimentation	IP54 (anti-éclaboussures)
Types de filtres	Filtre filet et cartouches (un seul type fourni selon réglage usine)
Types de brosses	Brosse PVC (béton, PVC, fibre de verre), Brosse combinée (tous revêtements), Brosse Wonder (céramique lisse)
Réglage de progression	Angle de la poignée réglable : progression normale ou rapide
Cycle de nettoyage	Automatique, démarrage par interrupteur ON/OFF
Plage de température de l'eau	6°C à 34°C
Paramètres chimiques recommandés	pH 7,0-7,8 ; NaCl max 5000 ppm ; Chlore max 4 ppm
Entretien	Nettoyage des filtres après chaque cycle, rinçage des brosses, nettoyage périodique de la turbine
Consignes de sécurité	Débrancher avant entretien ; ne pas entrer dans la piscine pendant fonctionnement ; utiliser un disjoncteur de fuite à la terre
Rangement	Dans un endroit sec et frais, à l'abri du soleil, de la chaleur excessive et du gel
Accessoires inclus	Robot, bloc d'alimentation, câble flotteur, filtre(s), brosse(s), kit Caddy, crochets en S

FOIRE AUX QUESTIONS - Dolphin Easy Comfort MAYTRONICS

Comment régler la vitesse de progression du robot ?

L'angle de la poignée du flotteur détermine la vitesse. Pour une progression normale, abaissez la poignée à 180° et poussez le bras vers l'arrière jusqu'au clic. Pour une progression rapide, réglez la poignée en position accélérée.

Que faire si le robot tourne en rond ou n'atteint pas toutes les surfaces ?

Vérifiez la présence d'obstacles, nettoyez les filtres, assurez-vous que la longueur de câble est suffisante et que les brosses sont adaptées.

Comment nettoyer les filtres ?

Débranchez l'alimentation, insérez les attaches dans les rainures, retirez les filtres et rincez à l'eau claire. Ne forcez pas lors de la remise en place.

Quels sont les paramètres d'eau recommandés ?

pH entre 7,0 et 7,8, NaCl max 5000 ppm, chlore max 4 ppm, température entre 6°C et 34°C.

Puis-je entrer dans la piscine pendant que le robot fonctionne ?

Non, il est strictement interdit d'entrer dans la piscine lorsque le robot nettoyeur de piscine est en fonctionnement.

Comment démarrer un cycle de nettoyage ?

Placez le robot dans l'eau, branchez le câble flotteur au bloc d'alimentation, branchez le bloc au secteur, puis appuyez sur l'interrupteur ON/OFF.

Le robot n'escalade pas les parois, que faire ?

Assurez-vous que les filtres sont propres, que les brosses sont adaptées et que l'angle de la poignée est correct.

Comment ranger le robot après utilisation ?

Enroulez le câble, rangez le robot dans un endroit sec et frais, à l'abri du soleil, de la chaleur et du gel.

Quel type de brosse utiliser pour une piscine en céramique lisse ?

Utilisez la brosse Wonder, spécialement conçue pour les sols en céramique lisse.

Le moteur ne fonctionne pas, que vérifier ?

Vérifiez si la turbine ou le système d'entraînement est bloqué, et contrôlez l'alimentation électrique (secteur et bloc d'alimentation). Si le problème persiste, contactez votre distributeur.

MODE D'EMPLOI Dolphin Easy Comfort MAYTRONICS

FR Guide d'utilisation....p. 8

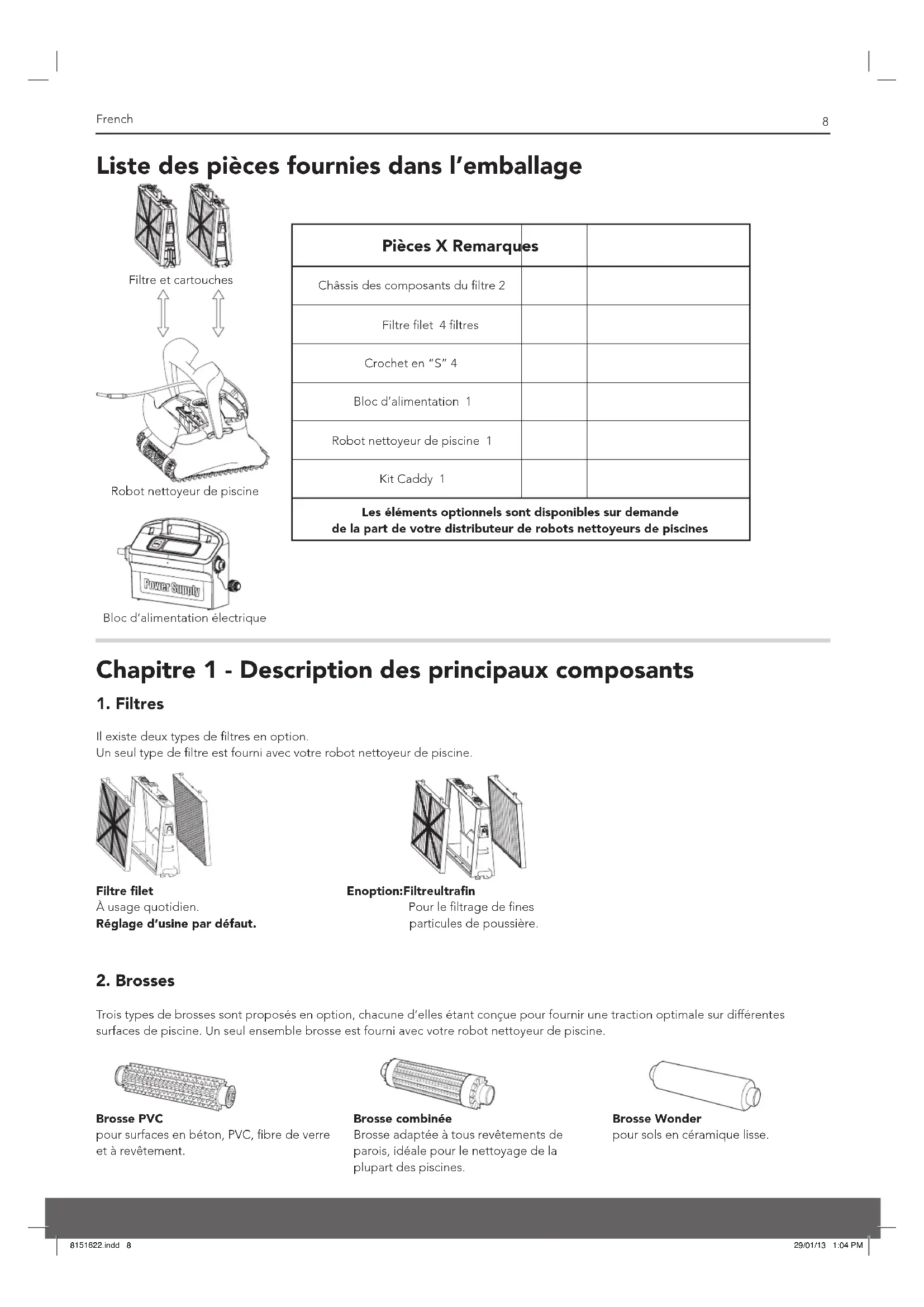

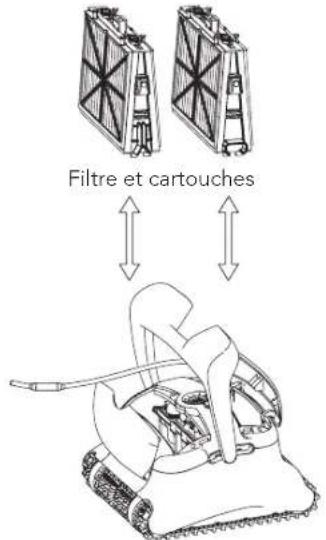

Liste des pièces fournies dans l'emballage

Filtre et cartouches

Robot nettoyeur de piscine

Bloc d'alimentation électrique

Pièces X Remarques
Châssis des composants du filtre 2
Filtre filet 4 filtres
Crochet en "S" 4
Bloc d'alimentation 1
Robot nettoyeur de piscine 1
Kit Caddy 1
Les éléments optionnels sont disponibles sur demande de la part de votre distributeur de robots nettoyeurs de piscines

Chapitre 1 - Description des principaux composants

1. Filtres

Il existe deux types de filtres en option.

Un seul type de filtre est fourni avec votre robot nettoyeur de piscine.

Réglage d'usine par défaut.

Pour le filtrage de fines particules de poussière.

2. Brosses

Trois types de brosses sont proposés en option, chacune d'elles étant conçue pour fournir une traction optimale sur différentes surfaces de piscine. Un seul ensemble brosse est fourni avec votre robot nettoyeur de piscine.

Brosse PVC

pour surfaces en béton, PVC, fibre de verre et à revêtement.

Brosse combinée

Brosse adaptée à tous revêtements de parois, idéale pour le nettoyage de la plupart des piscines.

Brosse Wonder

pour sols en céramique lisse.

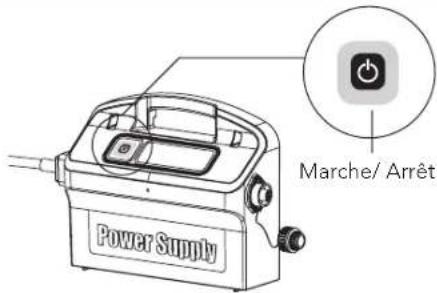

3. Bloc d'alimentation électrique

Alimentation numérique avec

« Mode Interrupteur » (Switch mode):

• Entrée - 100-250 AC Volts
50-60 Hertz
• 180 Watts
- Sortie - 30 VDC
IP 54

Power Supply Marche/ Arrêt

Chapitre 2 – Fonctionnement du robot nettoyeur de piscine

1ère partie – Préparation du robot nettoyeur de piscine

A. Montez le kit du Caddy – mode d'assemblage indiqué séparément
B. Réglage de l'angle de la poignée du flotteur

Le réglage de l'angle de la poignée permet de déterminer la vitesse de progression du robot nettoyeur de piscine le long de la ligne de bordure de l'eau.

1. Abaissez la poignée à 180° au sol.
2. Poussez la base du bras à l'intérieur de l'appareil robot nettoyeur de piscine et faites-la glisser vers l'arrière du robot jusqu'à entendre un clic d'enclenchement dans la position voulue.

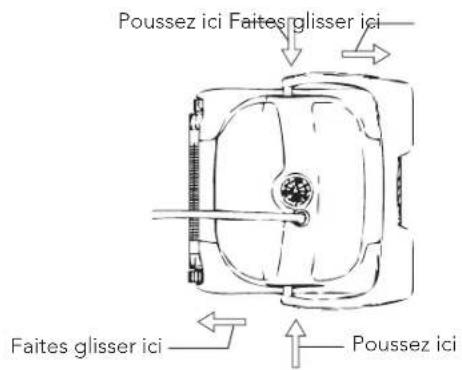

Progression normale

Pour un nettoyage plus efficace de la bordure de l'eau.

Poussez ici Faites glisser ici Faites glisser ici Poussez ici

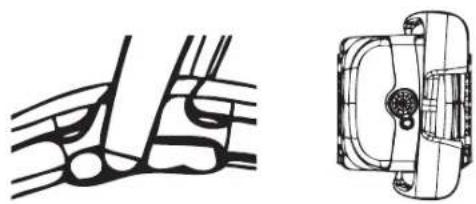

Progression rapide

Vitesse accélérée – pour un nettoyage plus rapide mais moins appliqué de la bordure de l'eau.

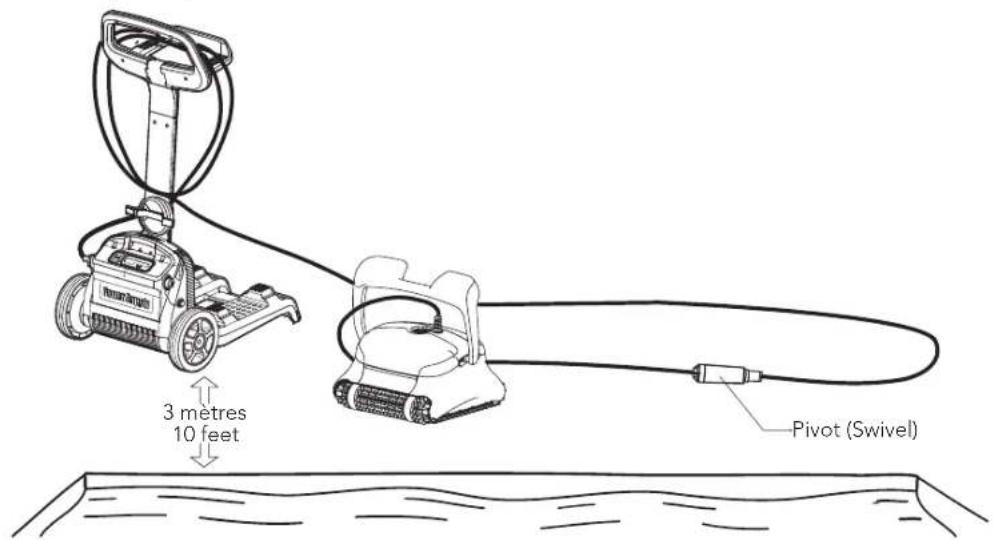

C. Disposition du câble

Déroulez le minimum nécessaire de câble pour assurer la couverture de toute la piscine. Veillez à le poser bien droit le long de la paroi et vérifiez qu'il ne présente ni nœuds ni torsades.

Utilisez exclusivement le bloc d'alimentation électrique d'origine.
Le bloc d'alimentation électrique est conçu anti-éclaboussures – Ne pas l'immerger dans l'eau.
Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.
Ne branchez pas l'alimentation avant d'avoir placé le robot nettoyeur dans l'eau.
Assurez-vous que la prise du secteur est protégée par un interrupteur de mise à la terre (GFI) ou de fuite à la terre (ELI).
⚠️ Important! Ne PAS entrer dans la piscine lorsque le robot nettoyeur de piscine fonctionne.

2ère partie – Insertion du robot nettoyeur de piscine dans l'eau

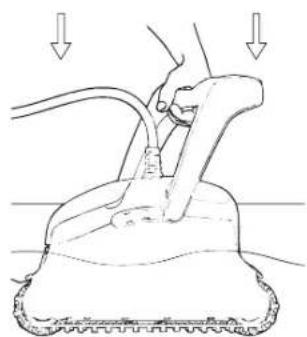

Installation du robot nettoyeur de piscine dans la piscine.

Plongez votre robot nettoyeur de piscine dans la piscine, puis lâchez la poignée.

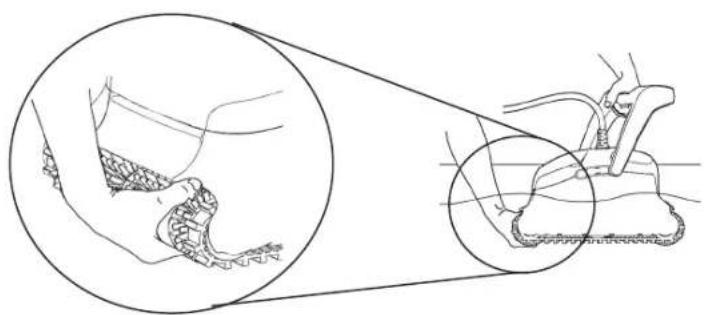

Remarque: Lors de l'utilisation des brosses combinées ou de brosses Wonder, pressez doucement le matériau constituant la brosse pour l'humidifier à fond.

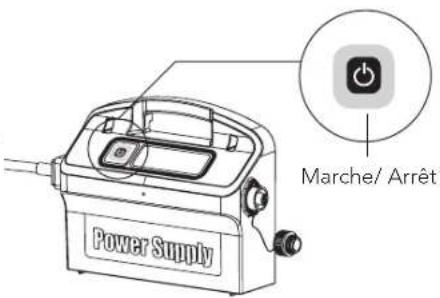

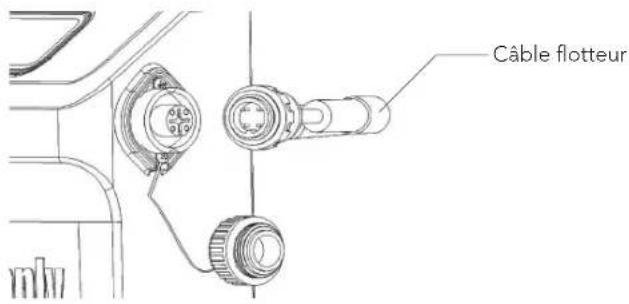

Mise sous tension du robot nettoyeur de piscine

1. Reliez le câble flotteur du robot nettoyeur de piscine au bloc d'alimentation.
2. Reliez le câble électrique du bloc d'alimentation au secteur.

Câble flotteur

1. Appuyez sur l'interrupteur de marche/arrêt (ON/OFF).

2. Le robot nettoyeur de piscine va maintenant entamer son cycle de nettoyage.

Power Supply Marche/ Arrêt

Important! Ne PAS entrer dans la piscine lorsque le robot nettoyeur de piscine fonctionne.

3ère partie – Retrait du robot nettoyeur de piscine hors de l'eau

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

1. Si le robot nettoyeur de piscine n'a pas terminé son cycle, éteignez le bloc d'alimentation, puis débranchez le secteur.

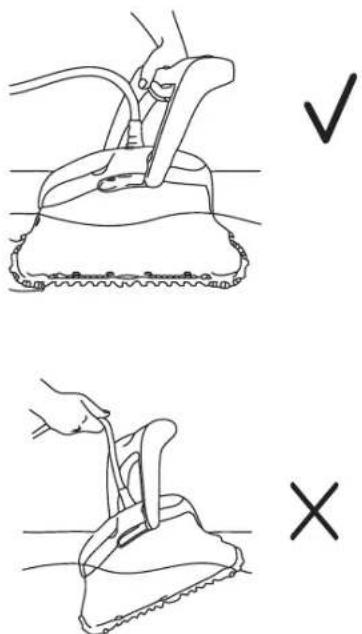

2. Tirez doucement les flotteurs jusqu'à ce que le robot nettoyeur de piscine remonte à la surface, ensuite relevez-le par la poignée.

Important! NE PAS soulever le robot nettoyeur de piscine en tirant sur son câble.

Chapitre 3 – Maintenance de routine

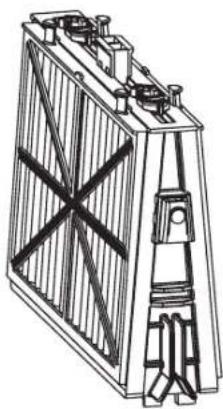

1ère partie – Extraction et nettoyage des composants du filtre

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

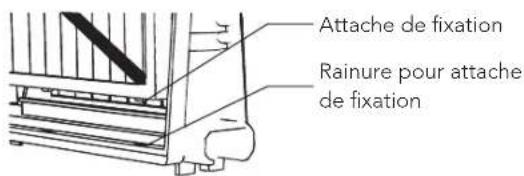

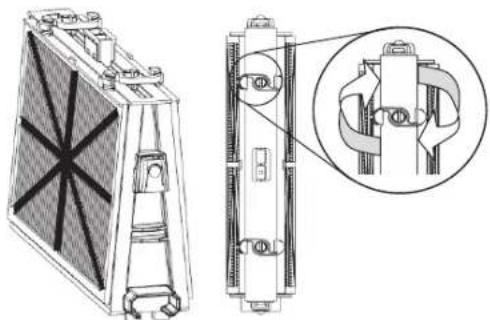

Insérez les attaches de fixation au bas du filtre dans les rainures prévues à cet effet sur le châssis, ensuite fermez le crochet en «S».

Attache de fixation Rainure pour attache de fixation

Réinstallez les filtres suivant le schéma. NE PAS FORCER SUR LES FILTRES POUR LES METTRE EN PLACE.

Recommendation: Rincez toutes les brosses à l'eau claire après chaque cycle de nettoyage.

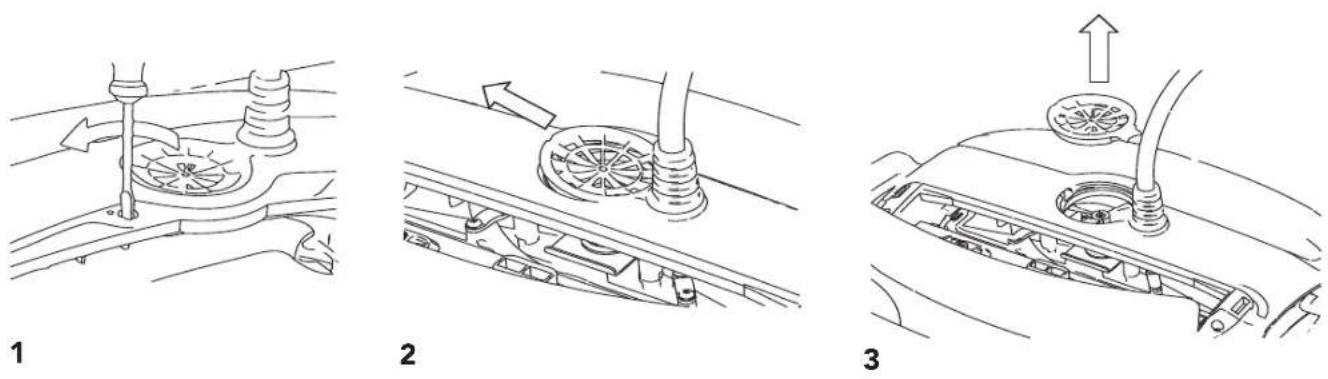

2ère partie - Démontage et nettoyage de la turbine

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

Démontez le couvercle de la turbine et nettoyez son boîtier, ensuite remontez l'ensemble.

Chapitre 4 – Instructions de rangement

Enroulez le câble et rangez-le dans un endroit sec et frais – de préférence sur le Caddy si celui-ci est disponible.

X NE PAS ranger le robot nettoyeur de piscine en exposition directe aux rayons du soleil.
X NE PAS ranger le robot nettoyeur de piscine dans un endroit exposé à une chaleur excessive.
✗ NE PAS ranger le robot nettoyeur de piscine dans un endroit exposé au gel.

Localisation des pannes

Avant de contacter votre distributeur de robots nettoyeurs de piscines, veuillez lire attentivement ce guide.

L'eau de la piscine doit être conforme aux paramètres suivants:

PH: 7,0 – 7,8 NaCl: max. 5000 ppm
Température: de 6°C(43°F) à 34°C(93°F) Chlore: max. 4 ppm

Symptôme Solutions
Câble entortillé ou enroulé Vérifiez si un obstacle est présent dans la piscine
Le robot nettoyeur de piscine tourne en rond ou n'atteint pas toutes les surfaces de la piscine	Vérifiez si des corps étrangers bloquent les parties mobiles
	Assurez-vous que les composants du filtre sont propres et que les accès au filtre sont bien fermés
	Assurez-vous que la distance de câble tirée est suffisante pour couvrir toute la piscine
	Avant d'utiliser le robot nettoyeur de piscine en début de saison, il est recommandé de brosser toutes les algues susceptibles de se trouver sur le sol et les parois de la piscine
Le robot nettoyeur de piscine ne se déplace pas latéralement sur les parois	Réglez l'angle de la poignée
Le robot nettoyeur de piscine n'escalade pas les parois Assurez-vous que les composants du filtre sont propres
Le robot nettoyeur de piscine ne plonge pas Assurez-vous que les brosses Wonder ou les brosses combinées sont bien imprégnées d'eau
Le robot se dégage de la paroi à hauteur de la bordure de l'eau	Si le robot nettoyeur de piscine monte trop haut sur le parcours d'escalade, consultez votre distributeur de robots nettoyeurs de piscines
Le moteur ne fonctionne pas Vérifiez si la turbine est bloquée
	Vérifiez si le système d'entraînement est bloqué
	Vérifiez s'il existe un problème électrique (alimentation) en contrôlant l'arrivée du secteur.Si l'arrivée du courant est correcte, veuillez contacter votre distributeur de robots nettoyeurs de piscines
