Marke	Maytronics
Modell	Dolphin Easy Comfort
Produktart	Pool-Roboter-Sauger
Stromversorgung	Externes Netzteil, Eingang 100-250 V AC, 50-60 Hz, 180 W, Ausgang 30 V DC
Schutzart des Netzteils	IP54 (spritzwassergeschützt)
Filtertypen	Netzfilter und Kartuschen (je nach Werkseinstellung wird nur ein Typ mitgeliefert)
Bürstentypen	PVC-Bürste (Beton, PVC, Glasfaser), Kombibürste (alle Beläge), Wonder-Bürste (glatte Keramik)
Geschwindigkeitseinstellung	Verstellbarer Griffwinkel: normale oder schnelle Fahrt
Reinigungszyklus	Automatisch, Start über EIN/AUS-Schalter
Wassertemperaturbereich	6°C bis 34°C
Empfohlene chemische Parameter	pH 7,0-7,8; NaCl max. 5000 ppm; Chlor max. 4 ppm
Wartung	Filterreinigung nach jedem Zyklus, Bürsten abspülen, regelmäßige Reinigung der Turbine
Sicherheitshinweise	Vor der Wartung Netzstecker ziehen; während des Betriebs nicht ins Schwimmbecken gehen; Fehlerstrom-Schutzschalter verwenden
Lagerung	An einem trockenen, kühlen Ort, geschützt vor Sonne, übermäßiger Hitze und Frost
Mitgeliefertes Zubehör	Roboter, Netzteil, Schwimmkabel, Filter, Bürsten, Caddy-Kit, S-Haken

Häufig gestellte Fragen - Dolphin Easy Comfort MAYTRONICS

Wie stelle ich die Fahrgeschwindigkeit des Roboters ein?

Der Winkel des Schwimmgriffs bestimmt die Geschwindigkeit. Für eine normale Fahrt senken Sie den Griff auf 180° und schieben Sie den Arm nach hinten, bis er einrastet. Für eine schnelle Fahrt stellen Sie den Griff in die beschleunigte Position.

Was tun, wenn der Roboter im Kreis fährt oder nicht alle Flächen erreicht?

Überprüfen Sie auf Hindernisse, reinigen Sie die Filter, stellen Sie sicher, dass die Kabellänge ausreichend ist und die Bürsten geeignet sind.

Wie reinige ich die Filter?

Trennen Sie die Stromversorgung, stecken Sie die Befestigungen in die Nuten, entnehmen Sie die Filter und spülen Sie sie mit klarem Wasser ab. Nicht mit Gewalt wieder einsetzen.

Welche Wasserparameter werden empfohlen?

pH zwischen 7,0 und 7,8, NaCl max. 5000 ppm, Chlor max. 4 ppm, Temperatur zwischen 6°C und 34°C.

Darf ich während des Roboterbetriebs ins Schwimmbecken gehen?

Nein, es ist strengstens verboten, das Schwimmbecken zu betreten, während der Pool-Reinigungsroboter in Betrieb ist.

Wie starte ich einen Reinigungszyklus?

Setzen Sie den Roboter ins Wasser, verbinden Sie das Schwimmkabel mit dem Netzteil, stecken Sie das Netzteil in die Steckdose und drücken Sie den EIN/AUS-Schalter.

Der Roboter klettert nicht die Wände hoch, was tun?

Stellen Sie sicher, dass die Filter sauber sind, die Bürsten geeignet sind und der Griffwinkel korrekt ist.

Wie lagere ich den Roboter nach Gebrauch?

Wickeln Sie das Kabel auf, lagern Sie den Roboter an einem trockenen und kühlen Ort, geschützt vor Sonne, Hitze und Frost.

Welchen Bürstentyp verwende ich für ein Schwimmbecken aus glatter Keramik?

Verwenden Sie die Wonder-Bürste, die speziell für glatte Keramikböden entwickelt wurde.

Der Motor funktioniert nicht, was ist zu überprüfen?

Überprüfen Sie, ob die Turbine oder das Antriebssystem blockiert ist, und kontrollieren Sie die Stromversorgung (Netzstecker und Netzteil). Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

BEDIENUNGSANLEITUNG Dolphin Easy Comfort MAYTRONICS

DE Gebrauchsanweisung...... p. 29

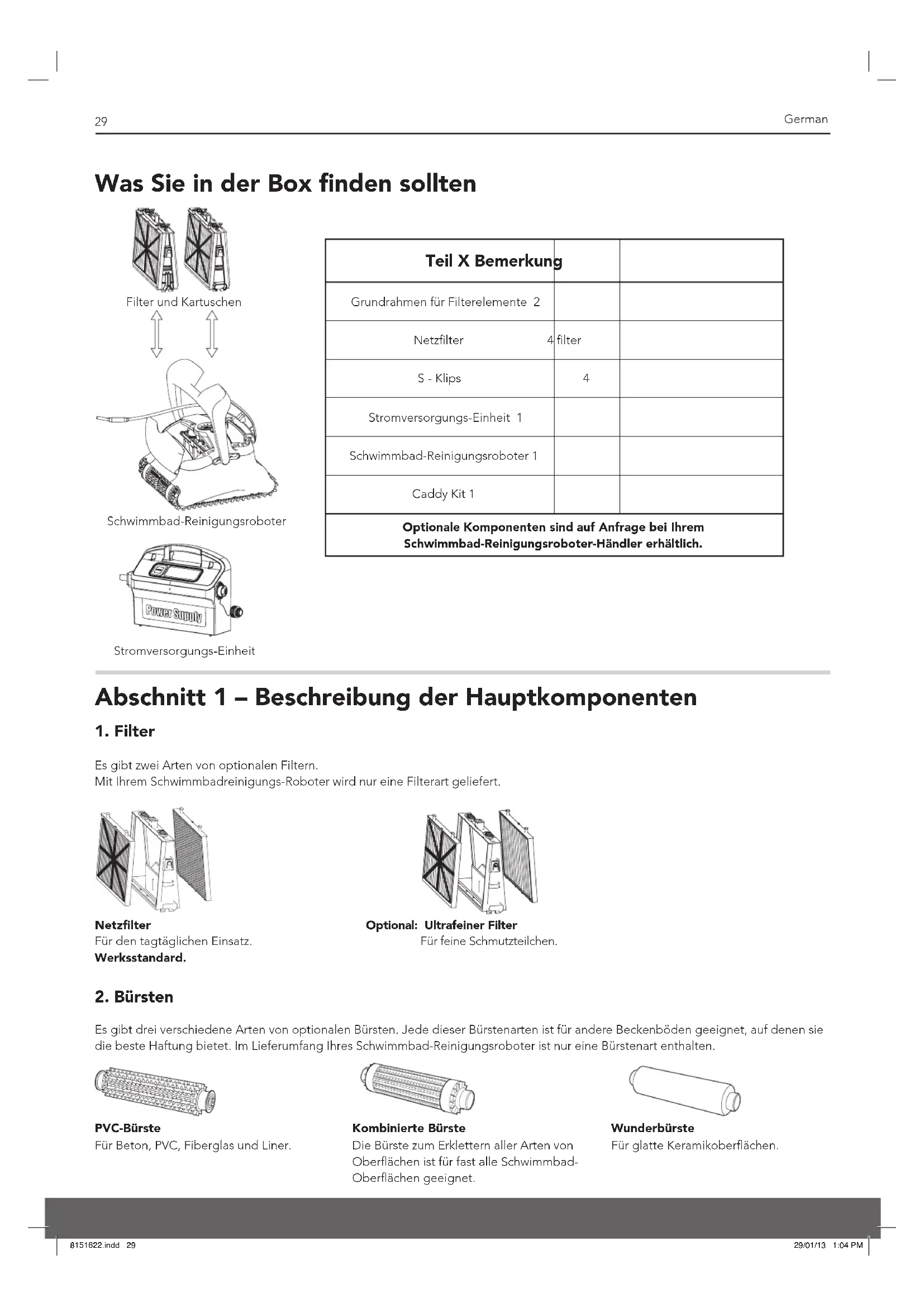

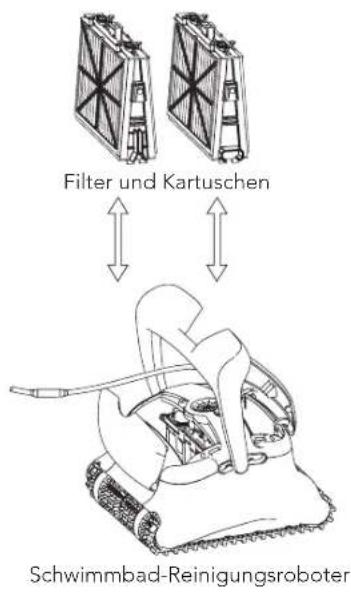

Was Sie in der Box finden sollten

Filter und Kartuschen Schwimmbad-Reinigungsroboter

Stromversorgungs-Einheit

Teil X Bemerkung
Grundrahmen für Filterelemente 2
Netzfilter 4 filter
S - Klips	4
Stromversorgungs-Einheit 1
Schwimmbad-Reinigungsroboter 1
Caddy Kit 1
Optionale Komponenten sind auf Anfrage bei Ihrem Schwimmbad-Reinigungsroboter-Händler erhältlich.

Abschnitt 1 – Beschreibung der Hauptkomponenten

1. Filter

Es gibt zwei Arten von optionalen Filtern.

Mit Ihrem Schwimmbadreinigungs-Roboter wird nur eine Filterart geliefert.

Für den tagtäglichen Einsatz.

Werksstandard.

Für feine Schmutzteilchen.

2. Bürsten

Es gibt drei verschiedene Arten von optionalen Bürsten. Jede dieser Bürstenarten ist für andere Beckenböden geeignet, auf denen sie die beste Haftung bietet. Im Lieferumfang Ihres Schwimmbad-Reinigungsroboter ist nur eine Bürstenart enthalten.

PVC-Bürste

Für Beton, PVC, Fiberglas und Liner.

Kombinierte Bürste

Die Bürste zum Erklettern aller Arten von Oberflächen ist für fast alle Schwimmbad-Oberflächen geeignet.

Wunderbürste

Für glatte Keramikoberflächen.

3. Stromversorgungseinheit

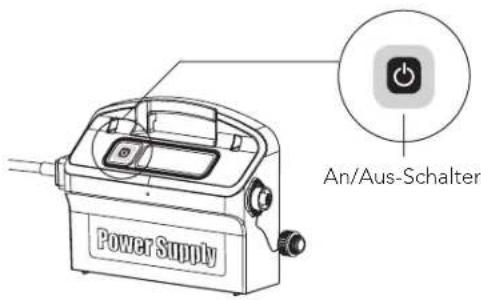

Digitale Stromversorgungseinheit mit Schalter:

• Eingangsstrom - 100-250 AC Volts
50-60 Hertz
180 Watt
• Ausgangsstrom - 30 VDC
IP 54

An/Aus-Schalter Power Supply

Abschnitt 2 - Betrieb des Schwimmbad-Reinigungsroboters

Teil 1 – Vorbereitung des Schwimmbad-Reinigungsroboters

A. Bauen Sie das Caddy-Kit zusammen – die Anweisungen dazu finden Sie auf einem separaten Blatt

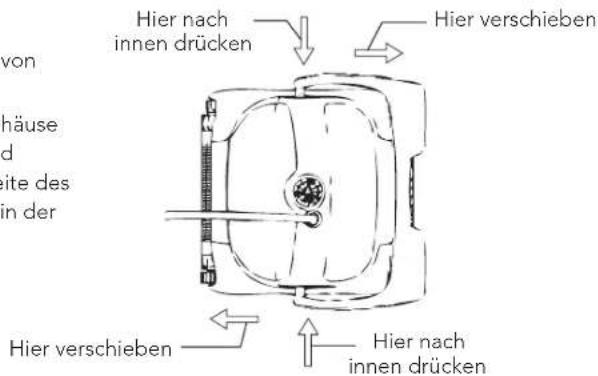

B. Einstellen des Handgriff-Winkels

Der Winkel des Handgriffes bestimmt die Geschwindigkeit, mit der der Schwimmbad-Reinigungsroboters sich entlang der Wasserlinie bewegt.

1. Legen Sie den Handgriff in einem Winkel von 180° Grad zum Boden auf die Seite.
2. Drücken Sie die Basis des Griffs in das Gehäuse des Schwimmbad-Reinigungsroboters und schieben ihn dann in Richtung der Rückseite des Schwimmbad-Reinigungsroboters, bis er in der gewünschten Position einrastet.

Hier nach innen drücken Hier verschieben Hier verschieben Hier nach innen drücken

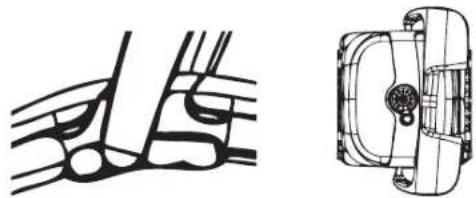

Normale Geschwindigkeit

Bessere Reinigungsleistung an der Wasserlinie.

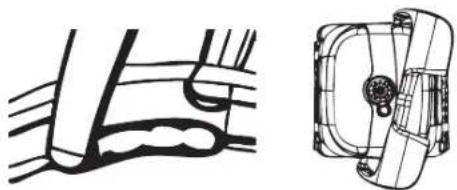

Hohe Geschwindigkeit

Für schnellere, aber dafür weniger wirksame Reinigungsleistung.

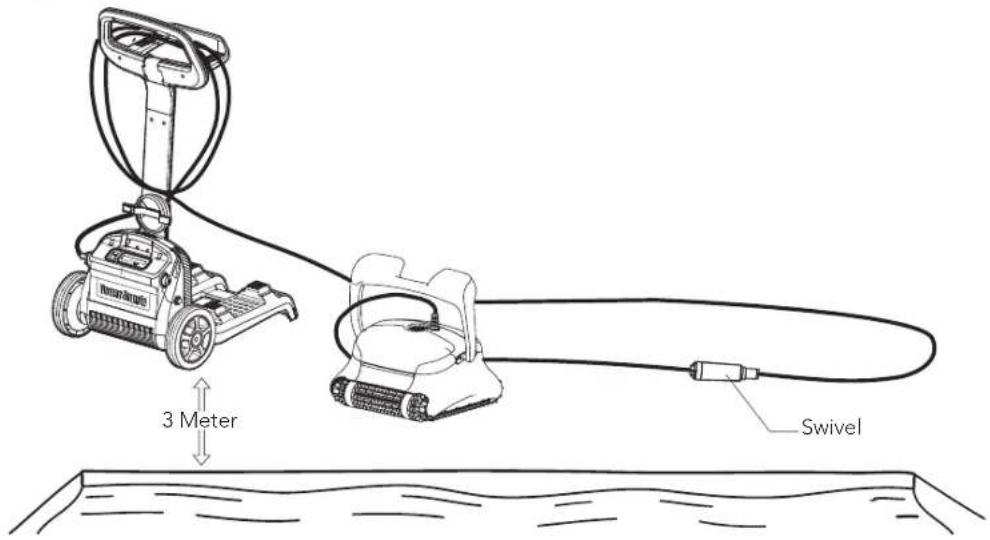

C. Auslegen des Kabels

Rollen Sie soviel Kabel ab wie Sie benötigen, um das gesamte Becken zu erreichen und legen es entlang der Schwimmbadseite aus. Vergewissern Sie sich, dass das Kabel keine Verdrehungen oder Knoten aufweist.

3 Meter Swivel

Benutzen Sie nur die vom Hersteller gelieferte Original-Stromversorgungseinheit.
⚠️ Die Stromversorgungseinheit ist spritzwasserdicht – tauchen Sie sie nicht ins Wasser ein.
Vor dem Ausführen von Wartungsarbeiten ziehen Sie den Stecker der Stromversorgungseinheit aus der Steckdose.
Stecken Sie den Stecker der Stromversorgungseinheit erst in die Steckdose, nachdem der Schwimmbadreinigungs-Roboter ins Wasser gelassen wurde.
⚠ Vergewissern Sie sich, dass die Netzsteckdose mit einem Fehlerstromschutzschalter oder Erdschluss-Schutzschalter geschützt ist.
Wichtig: Der Pool darf NICHT betreten werden, solange der Schwimmbad-Reinigungsroboter in Betrieb ist.

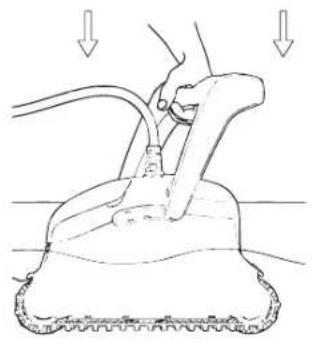

Teil 2 – In das Wasser

Eintauchen des Schwimmbad-Reinigungsroboters in das Wasser.

Setzen Sie Ihren Schwimmbad-Reinigungsroboter in das Schwimmbad und lassen ihn los.

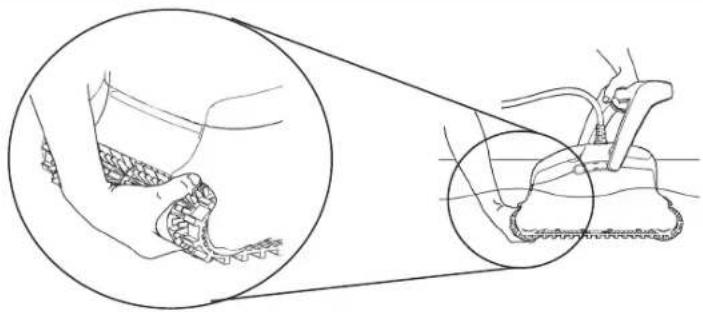

Hinweis: Wenn Sie kombinierte Bürsten oder Wunderbürsten benutzen, drücken Sie das Bürstenmaterial sanft, bis es sich vollkommen voll Wasser gesogen hat.

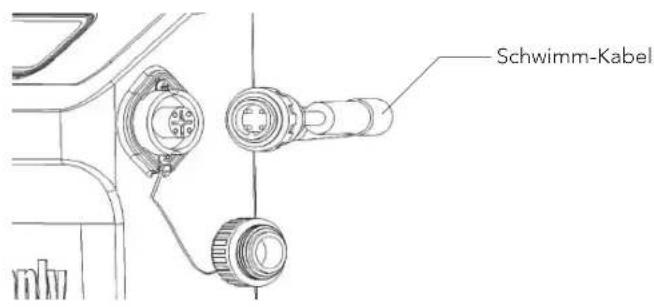

Anschalten des Schwimmbad-Reinigungsroboters

1. Verbinden Sie das Schwimmkabel des Schwimmbad-Reinigungsroboters mit der Stromversorgungseinheit.
2. Verbinden Sie das Stromkabel der Stromversorgungseinheit mit dem Stromnetz.

Schwimm-Kabel

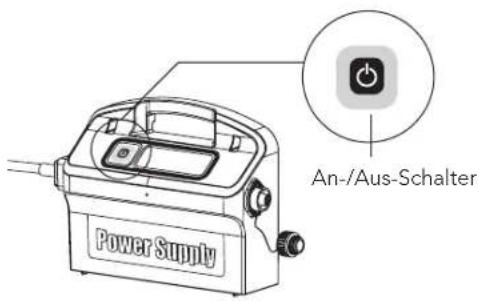

1. Betätigen Sie den AN-/AUS-Schalter.
2. Daraufhin beginnt der Schwimmbad-Reinigungsroboter mit der Arbeit.

An-/Aus-Schalter Power Supply

Wichtig: Der Pool darf NICHT betreten werden, solange der Schwimmbad-Reinigungsroboter in Betrieb ist.

Teil 3 – Herausnehmen des Schwimmbad-Reinigungsroboters aus dem Wasser

Irennen Sie die Stromversorgungseinheit vom Stromnetz, bevor Sie irgendwelche Wartungsarbeiten ausführen.

1. Wenn der Schwimmbad-Reinigungsroboter seinen Zyklus noch nicht beendet hat, schalten Sie die Stromversorgungseinheit ab und trennen sie vom Stromnetz.

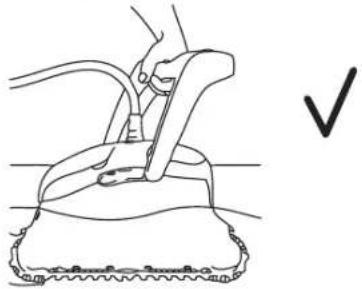

2. Ziehen Sie den Schwimmbad-Reinigungsroboter sanft mit Hilfe des Schwimmkabels an die Wasseroberfläche. Jetzt können Sie ihn mit Hilfe des Handgriffs aus dem Wasser nehmen.

Wichtig: Ziehen Sie den Schwimmbad-Reinigungsroboter nicht mit Hilfe des Schwimmkabels aus dem Wasser.

Abschnitt 3 – Routinemässige Wartung

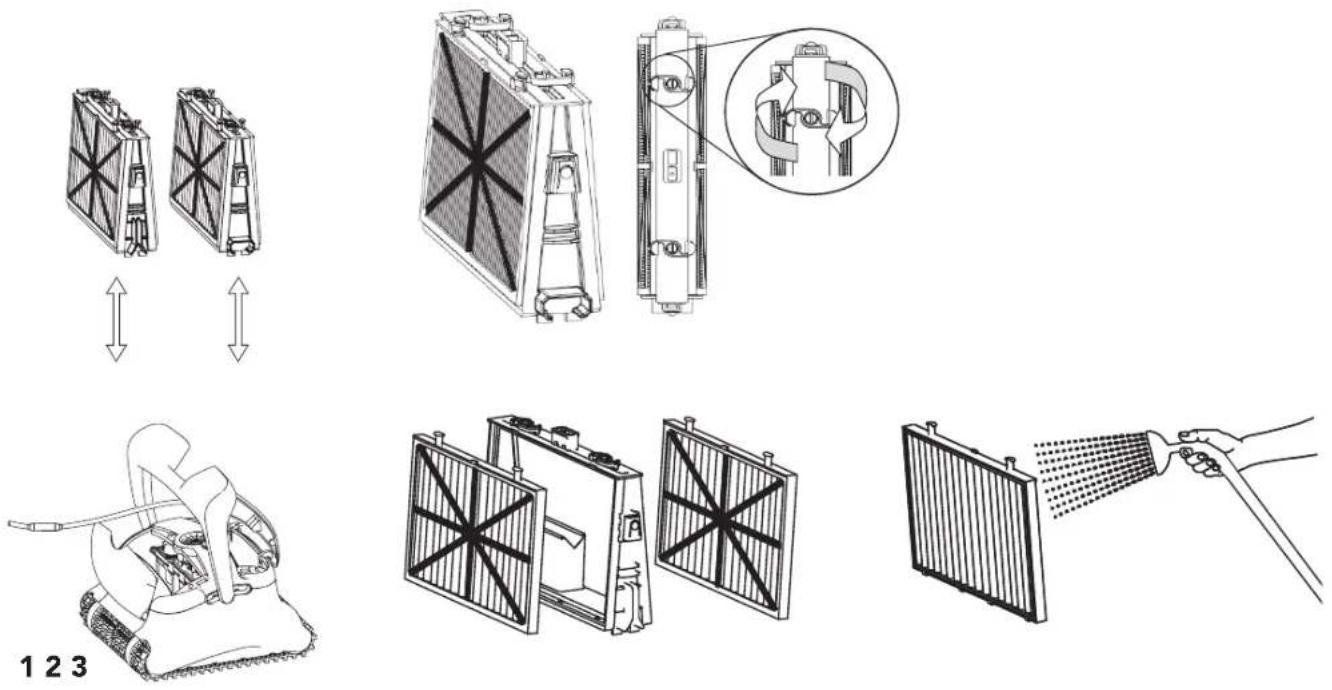

Teil 1 – Herausnahme und Reinigung der Filterelemente

Trennen Sie die Stromversorgungseinheit vom Stromnetz ab, bevor Sie irgendwelche Wartungsar beiten ausführen.

Wiedereinbau

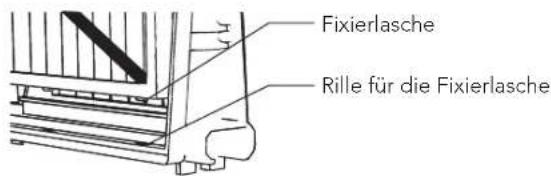

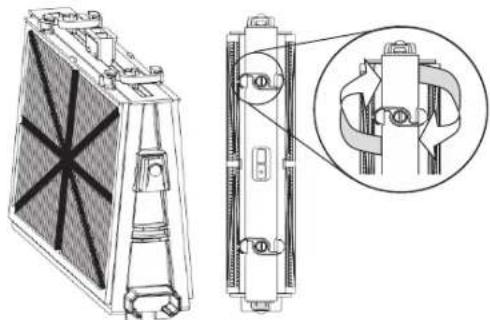

Schieben sie die Fixierlaschen an der Unterseite des Filterelements in die entsprechenden Rillen im Basisrahmen und schliessen dann den S-Klips.

Fixierlasche Rille für die Fixierlasche

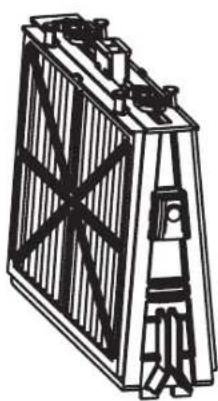

Setzen Sie die Filter gemäss das Diagramms wieder ein. DRÜCKEN SIE DIE FILTER NICHT MIT GEWALT AN IHREN PLATZ.

Achteckiges Eckstück

Empfehlung: Spülen Sie alle Bürsten nach jedem Reinigungszyklus mit sauberem Wasser ab.

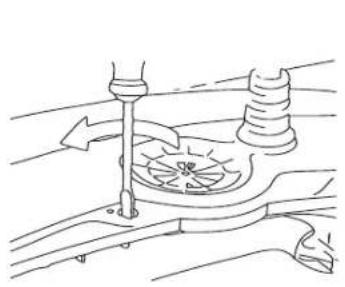

Teil 2 – Ausbau und Reinigung des Flügelrads

⚠️ Trennen Sie die Stromversorgungseinheit vom Stromnetz, bevor Sie irgendeine Wartungsarbeit ausführen.

Nehmen Sie die Abdeckung des Flügelrads ab und reinigen dann das Flügelrad-Gehäuse. Danach setzen Sie die Abdeckung wieder zurück.

Abschnitt 4 - Lagerungsanweisungen

Rollen Sie das Kabel auf und lagern es an einem trockenen Ort-vorzugsweise auf dem Caddy, Falls vorhanden.

X Lagern Sie den Schwimmbad-Reinigungsroboter nicht an einem Ort, der direktem Sonnenlicht ausgesetzt ist.
X Lagern Sie den Schwimmbad-Reinigungsroboter nicht an einem Ort, der übermässiger Hitze ausgesetzt ist.
X Lagern Sie den Schwimmbad-Reinigungsroboter nicht an einem Ort, der Frost ausgesetzt ist.

Anleitung zur Fehlerbehebung

Lesen Sie bitte diese Anleitung, bevor Sie sich an Ihren Schwimmbad-Reinigungsroboter-Händler wenden.

Die Wasserbedingungen des Schwimmbads müssen innerhalb folgender Parameter liegen:

PH: 7.0 – 7.8 NaCl: Max 5,000 ppm
Temperatur: 6°C(43°F) bis 34°C(93°F) Chlor: Max 4 ppm

Symptom Lösung
Das Kabel verdreht sich oder wickelt sich auf Überprüfen Sie, ob sich im Schwimmbad ein Hindernis befindet
Der Schwimmbad-Reinigungsroboter bewegt sich in Kreisen oder erreicht nicht alle Beckenbereiche	Überprüfen Sie die sich bewegenden Teile auf Fremdkörper
	Vergewissern Sie sich, dass die Filterkartusche sauber ist und die Filtertüren geschlossen sind
	Vergewissern Sie sich, dass genügend Kabel ausliegt, so dass der Roboter den gesamten Beckenbereich erreichen kann
	Sie sollten Algen von dem Boden und den Wänden des Schwimmbads entfernen, bevor Sie den Schwimmbad-Reinigungsroboter am Saisonbeginn das erste Mal benutzen
Der Schwimmbad-Reinigungsroboter bewegt sich nicht seitwärts an den Wänden	Stellen Sie den diagonalen Winkel des Griffs ein
Der Schwimmbad-Reinigungsroboter klettern die Wände nicht hoch	Vergewissern Sie sich, dass die Filterkartusche sauber ist
	Sie sollten Algen von dem Boden und den Wänden des Schwimmbads entfernen, bevor Sie den Schwimmbad-Reinigungsroboter am Saisonbeginn das erste Mal benutzen
	Überprüfen Sie, ob die Bürsten der Art der Boden- und Wandverkleidung entsprechen und wechseln Sie sie gegebenenfalls aus
	Überprüfen Sie, ob die Bürsten abgenützt sind und wechseln Sie sie gegebenenfalls aus
	Vergewissern Sie sich, dass der Bereich des Flügelrads sauber ist
Der Schwimmbad-Reinigungsroboter sinkt nicht Vergewissern Sie sich, dass die Wunderbürsten oder kombinierten Bürsten mit Wasser vollgesogen sind
Der Schwimmbad-Reinigungsroboter fällt an der Wasserlinie von der Wand ab	Wenn der Schwimmbad-Reinigungsroboter zu hoch klettert, wenden Sie sich an Ihren Schwimmbad-Reinigungsroboter-Fachhändler
Der Motor funktioniert nicht Überprüfen Sie, ob das Flügelrad blockiert wird
