Marca	Maytronics
Modelo	Dolphin Easy Comfort
Tipo de producto	Aspirador robot de piscina
Alimentación eléctrica	Fuente de alimentación externa, entrada 100-250 V CA, 50-60 Hz, 180 W, salida 30 V CC
Grado de protección de la fuente de alimentación	IP54 (resistente a salpicaduras)
Tipos de filtros	Filtro de malla y cartuchos (solo se suministra un tipo según configuración de fábrica)
Tipos de cepillos	Cepillo de PVC (hormigón, PVC, fibra de vidrio), Cepillo combinado (todos los revestimientos), Cepillo Wonder (cerámica lisa)
Ajuste de progresión	Ángulo del asa ajustable: progresión normal o rápida
Ciclo de limpieza	Automático, inicio con interruptor ON/OFF
Rango de temperatura del agua	6°C a 34°C
Parámetros químicos recomendados	pH 7,0-7,8 ; NaCl máx. 5000 ppm ; Cloro máx. 4 ppm
Mantenimiento	Limpieza de filtros después de cada ciclo, enjuague de cepillos, limpieza periódica de la turbina
Instrucciones de seguridad	Desconectar antes del mantenimiento; no entrar en la piscina durante el funcionamiento; usar un interruptor de fuga a tierra
Almacenamiento	En un lugar seco y fresco, protegido del sol, calor excesivo y heladas
Accesorios incluidos	Robot, fuente de alimentación, cable flotante, filtro(s), cepillo(s), kit Caddy, ganchos en S

Preguntas frecuentes - Dolphin Easy Comfort MAYTRONICS

¿Cómo ajustar la velocidad de progresión del robot?

El ángulo del asa del flotador determina la velocidad. Para una progresión normal, baje el asa a 180° y empuje el brazo hacia atrás hasta que haga clic. Para una progresión rápida, ajuste el asa en la posición acelerada.

¿Qué hacer si el robot da vueltas o no llega a todas las superficies?

Verifique la presencia de obstáculos, limpie los filtros, asegúrese de que la longitud del cable sea suficiente y que los cepillos sean adecuados.

¿Cómo limpiar los filtros?

Desconecte la alimentación, inserte los cierres en las ranuras, retire los filtros y enjuague con agua limpia. No fuerce al volver a colocarlos.

¿Cuáles son los parámetros de agua recomendados?

pH entre 7,0 y 7,8, NaCl máx. 5000 ppm, cloro máx. 4 ppm, temperatura entre 6°C y 34°C.

¿Puedo entrar en la piscina mientras el robot está funcionando?

No, está estrictamente prohibido entrar en la piscina mientras el robot limpiador de piscinas está en funcionamiento.

¿Cómo iniciar un ciclo de limpieza?

Coloque el robot en el agua, conecte el cable flotante a la fuente de alimentación, conecte la fuente a la red y luego presione el interruptor ON/OFF.

El robot no escala las paredes, ¿qué hacer?

Asegúrese de que los filtros estén limpios, que los cepillos sean adecuados y que el ángulo del asa sea correcto.

¿Cómo guardar el robot después de su uso?

Enrolle el cable, guarde el robot en un lugar seco y fresco, protegido del sol, el calor y las heladas.

¿Qué tipo de cepillo usar para una piscina de cerámica lisa?

Use el cepillo Wonder, especialmente diseñado para suelos de cerámica lisa.

El motor no funciona, ¿qué verificar?

Verifique si la turbina o el sistema de transmisión está bloqueado, y controle la alimentación eléctrica (red y fuente de alimentación). Si el problema persiste, contacte a su distribuidor.

MANUAL DE USUARIO Dolphin Easy Comfort MAYTRONICS

ES Instrucciones para el usuario...... p. 22

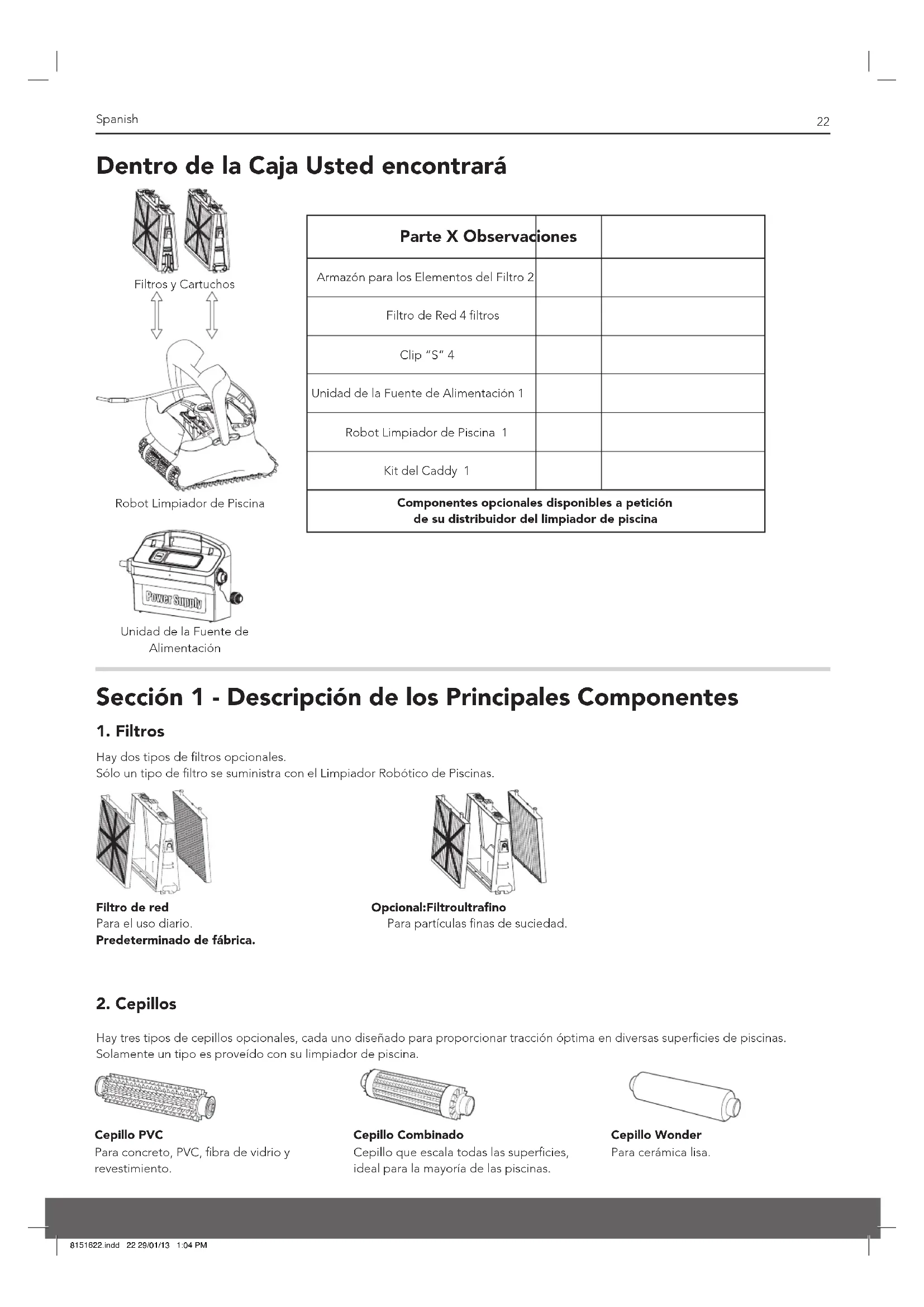

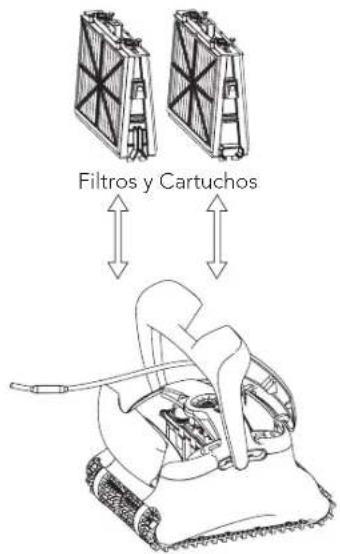

Dentro de la Caja Usted encontrará

Filtros y Cartuchos

Robot Limpiador de Piscina

Parte X Observaciones
Armazón para los Elementos del Filtro 2
Filtro de Red 4 filtros
Clip "S" 4
Unidad de la Fuente de Alimentación 1
Robot Limpiador de Piscina 1
Kit del Caddy 1
Componentes opcionales disponibles a petición de su distribuidor del limpiador de piscina

Unidad de la Fuente de Alimentación

Sección 1 - Descripción de los Principales Componentes

1. Filtros

Hay dos tipos de filtros opcionales.

Sólo un tipo de filtro se suministra con el Limpiador Robótico de Piscinas.

Predeterminado de fábrica.

Para partículas finas de suciedad.

2. Cepillos

Hay tres tipos de cepillos opcionales, cada uno diseñado para proporcionar tracción óptima en diversas superficies de piscinas. Solamente un tipo es proveído con su limpiador de piscina.

Cepillo PVC

Para concreto, PVC, fibra de vidrio y revestimiento.

Cepillo Combinado

Cepillo que escala todas las superficies, ideal para la mayoría de las piscinas.

Cepillo Wonder

Para cerámica lisa.

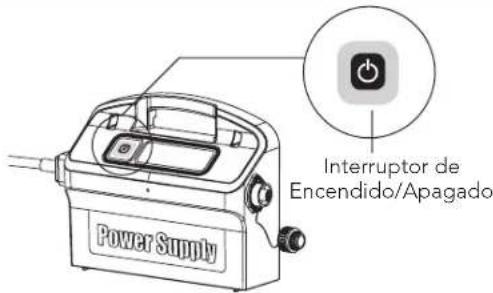

3. Unidad de la Fuente de Alimentación

Fuente de alimentación Digital, "Switch-Mode":

• Entrada - 100-250 AC Voltios
  50-60 Hertz
  • 180 Watt
• Salida - 30 VDC
  IP 54

Power Supply Interruptor de Encendido/Apagado

Sección 2 – Operación del robot limpiador de piscina

Parte 1 – Preparar o robot limpiador de piscina para uso

A. Montar el kit del Caddy – las instrucciones están en un documento separado

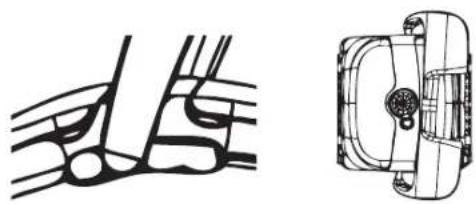

B. Ajustar el ángulo del flotador de la manija

En ángulo de la manija debe ser ajustado para determinar la velocidad en que el robot limpiador de piscina avanza a lo largo de la línea de flotación.

1. Ponga la manija hacia abajo en un ángulo de 180° del piso.

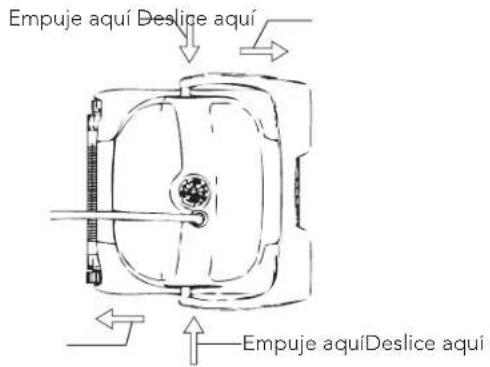

2. Empuje la base del brazo en el cuerpo del robot limpiador de piscina y deslícela hacia la parte posterior hasta que haga clic en la posición requerida.

Empuje aquí Deslice aquí Empuje aquíDeslice aquí

Avanzo Normal

Acción de limpieza más eficiente en la línea de flotación.

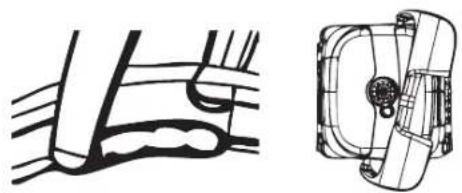

Velocidad rápida – Para limpieza más rápida pero menos eficiente en la línea de flotación.

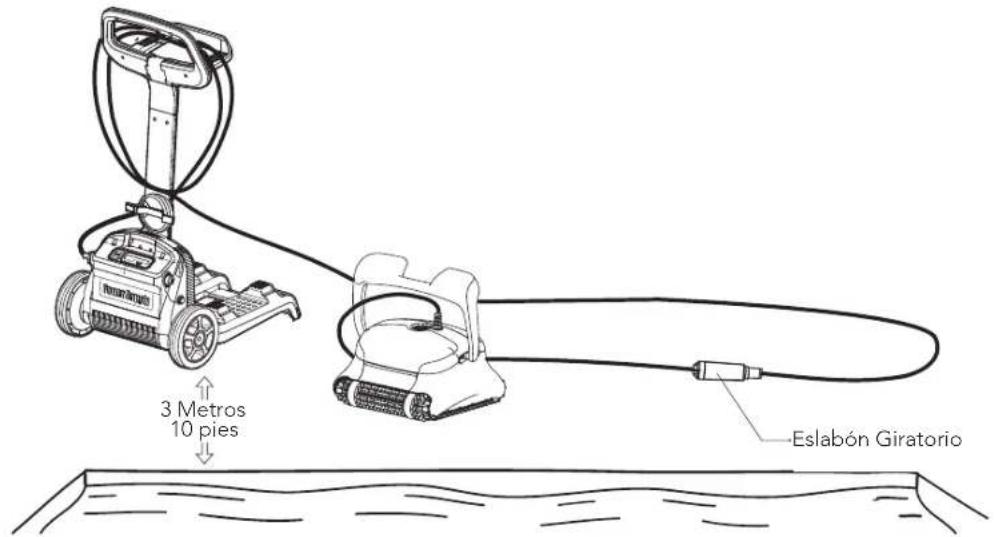

Desenrolle el mínimo cable requerido para cubrir todo el tamaño de la piscina, enderece el cable a lo largo del lado de la piscina. Cerciórese de que no haya torceduras o vueltas.

3 Metros 10 pies Eslabón Giratorio

Use solamente la unidad de la fuente de alimentación original suministrada.
La Unidad de la fuente de alimentación es a prueba de salpicaduras – No la sumerja en agua.
Desenchufe la unidad de la fuente de alimentación antes de cualquier actividad de mantenimiento.
No conecte la unidad de la fuente de alimentación antes de colocar el limpiador de piscina en el agua.
Asegúrese que el enchufe de las cañerías sea protegido por un interruptor de fallos de conexión a tierra (GFI) o un inter ruptor de pérdidas a tierra (ELI).
Importante: NO INGRESAR a la piscina mientras el limpiador de piscinas esté en funcionamiento.

Parte 2 – En el agua

Colocar el robot limpiador de piscina en el agua.

Coloque el robot limpiador de piscina en la piscina y libérelo.

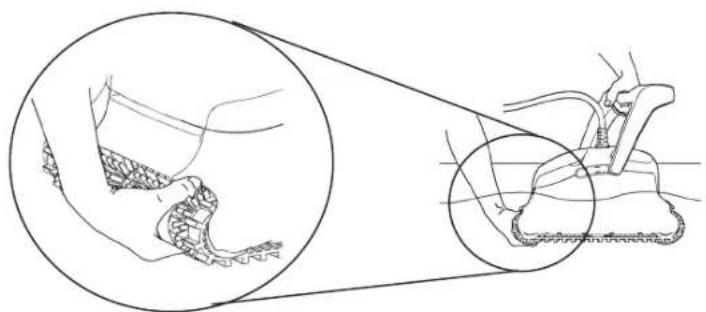

Nota: Al usar los cepillos combinados o cepillos Wonder, exprima suavemente el material del cepillo hasta que esté totalmente mojado.

Activar el robot limpiador de piscina

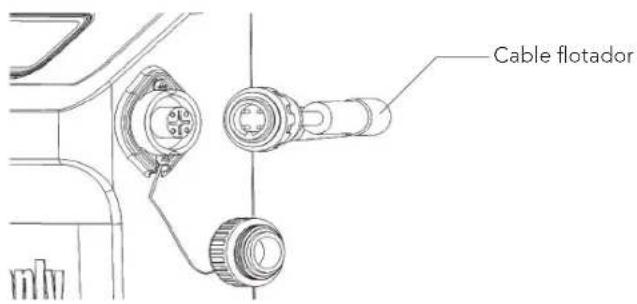

1. Enchufe el cable flotador del robot limpiador de piscina en la unidad de la fuente de alimentación.
2. Enchufe el cable eléctrico de la unidad de la fuente de alimentación en la red eléctrica.

Cable flotador

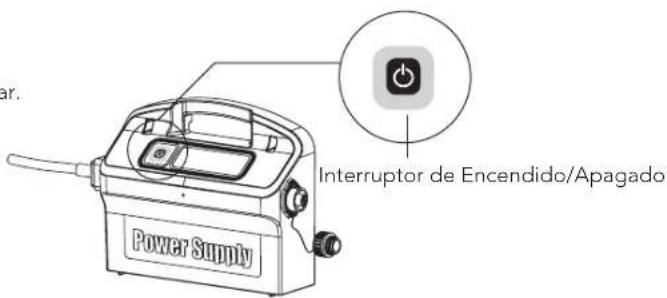

1. Presione el interruptor de Encendido/Apagado.

2. El robot limpiador de piscina empezará ahora a trabajar.

ar. Power Supply Interruptor de Encendido/Apagado

Importante: NO INGRESAR a la piscina mientras el limpiador de piscina esté en funcionamiento.

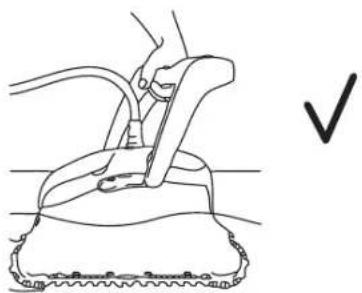

Parte 3 – Retirar el robot limpiador de piscina del agua

Desconecte la fuente de alimentación antes de cualquier actividad de mantenimiento.

1. Si el robot limpiador de piscina no ha concluido su ciclo, cierre la unidad de la fuente de alimentación y desconecte de la red principal.
2. Tire del cable flotador suavemente hasta que el robot limpiador de piscina haya subido a la superficie, y levántelo por la manija.

Importante: NO levante el robot limpiador de piscina del agua por su cable.

Sección 3 – Mantenimiento General

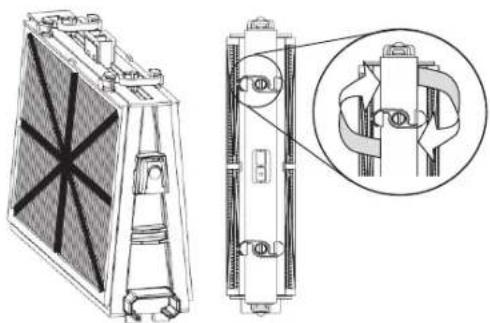

Parte 1 – Remover y limpiar los elementos del filtro

Desconecte la fuente de alimentación antes de cualquier actividad de mantenimiento.

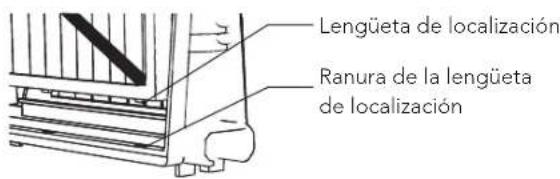

Inserte las lengüetas de localización en la parte inferior del elemento del filtro en sus ranuras en el bastidor base, después cierre el clip "S".

Lengüeta de localización Ranura de la lengüeta de localización

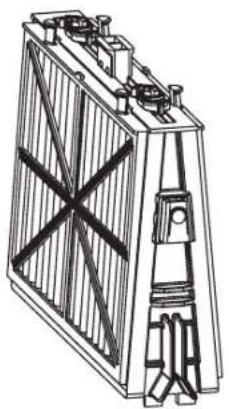

Re-instale los filtros según el diagrama NO FUERCE LOS FILTROS EN EL LUGAR.

Pieza de extremidad con ranuras Pieza de extremidad octagonal

Recomendación: Lave todos los cepillos con agua limpia después de cada ciclo de limpieza.

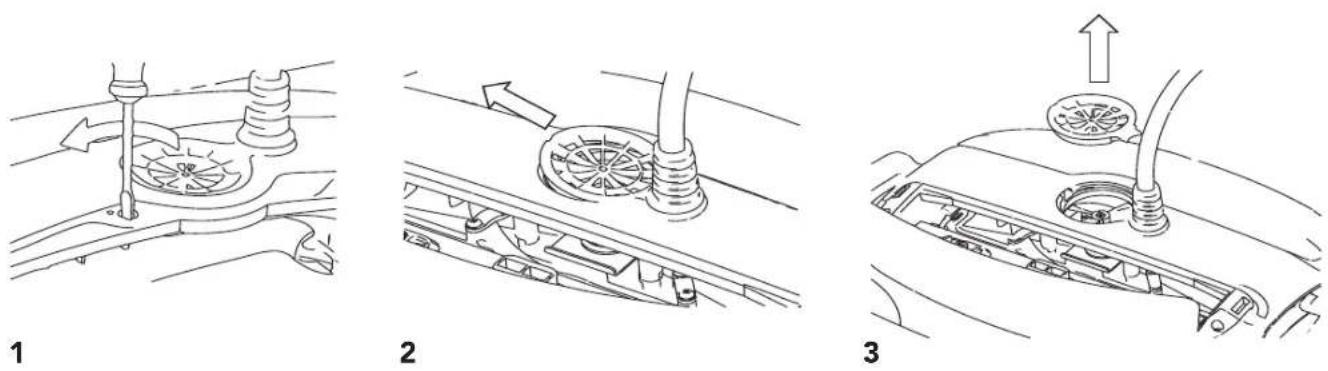

Parte 2 – Desmontar y limpiar el impulsor

⚠️ Desconecte la fuente de alimentación antes de cualquier actividad de mantenimiento.

Desmonte la tapa del impulsor y limpie alrededor del compartimiento del impulsor, después reensamble.

Sección 4 – Instrucciones de Almacenamiento

Enrolle el cable y almacénelo en área fresca y seca – preferiblemente en el Caddy si disponible.

X NO almacene el robot limpiador de piscina expuesto a luz solar directa.
X NO almacene el robot limpiador de piscina expuesto a calor excesivo.
X NO almacene el robot limpiador de piscina expuesto a helada.

Guía de Localización de Averías

Antes de entrar en contacto con su distribuidor del robot limpiador de piscina lea por favor toda esta guía.

Las condiciones del agua de la piscina deben estar dentro de los siguientes parámetros:

PH: 7.0 – 7.8 NaCl: Máx. 5,000 ppm
Temperatura: 6°C(43°F) a 34°C(93°F) Cloro: Máx. 4 ppm

Síntomas Síntomas
El cable se tuerce o se enreda	Verifique cualquier obstrucción en la piscina
	Quite el exceso del cable de la piscina
	Cerciórese que el cartucho del filtro esté limpio
	Enderece el cable y tiéndalo al sol periódicamente
El robot limpiador de piscina se desplaza en círculos y no llega a todas las áreas de la piscina	Verifique si hay objetos extraños en las piezas móviles
	Cerciórese de que cartucho de filtro esté limpio y que las puertas del filtro estén cerradas
	Cerciórese de que hay suficiente cable para cubrir toda la piscina
	Antes de usar el robot limpiador de piscina al principio de la estación debe cepillar todas las algas del piso y de las paredes de la piscina
El robot limpiador de piscina no se está desplazando de lado en las paredes	Ajuste el ángulo diagonal de la manija (véase abajo)
El robot limpiador de piscina no trepa paredes	Cerciórese que el cartucho del filtro esté limpio
	Al usar el robot limpiador de piscina al principio de la estación debe primero cepillar todas las algas del piso y de las paredes de la piscina
	Verifique si los cepillos son apropiados para el revestimiento de la piscina y reemplácelos si necesario
	Verifique si los cepillos están gastados y reemplácelos si necesario
	Cerciórese que el área del Impulsor esté limpia
El robot limpiador de piscina no se hunde	Cerciórese que los cepillos Wonder o los cepillos combinados están mojados
El robot limpiador de piscina se suelta de la pared en la línea de agua	Si el robot limpiador de piscina sube demasiado alto consulte su distribuidor
El motor no está funcionando	Verifique si el impulsor está bloqueado
	Verifique si el sistema de impulsión está bloqueado
	Problema eléctrico (fuente de alimentación), Verifique la fuente de energía. Si la fuente de energía está en orden, entre en contacto con su distribuidor del robot limpiador de piscina
