MANUALE UTENTE Dolphin Easy Comfort MAYTRONICS

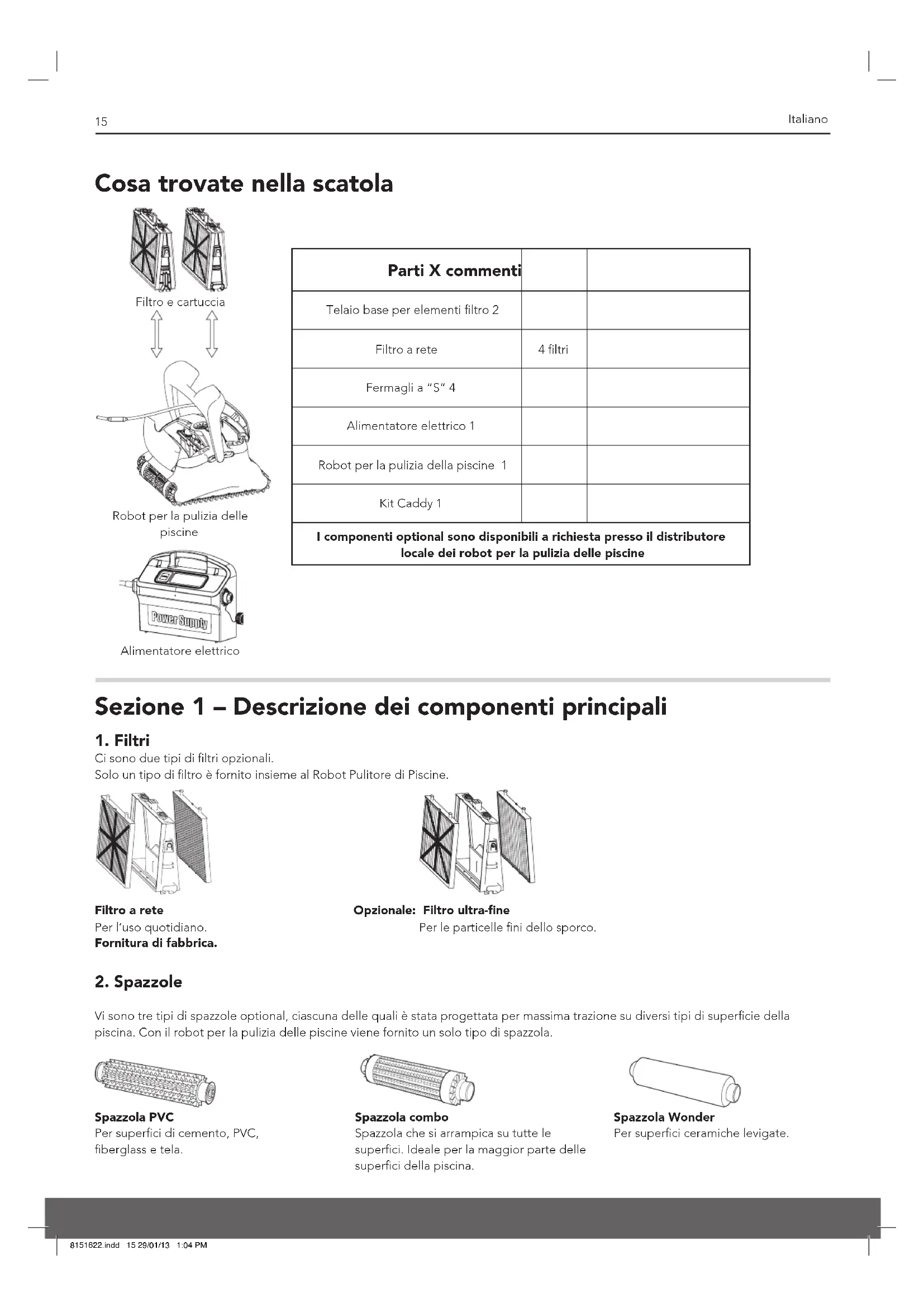

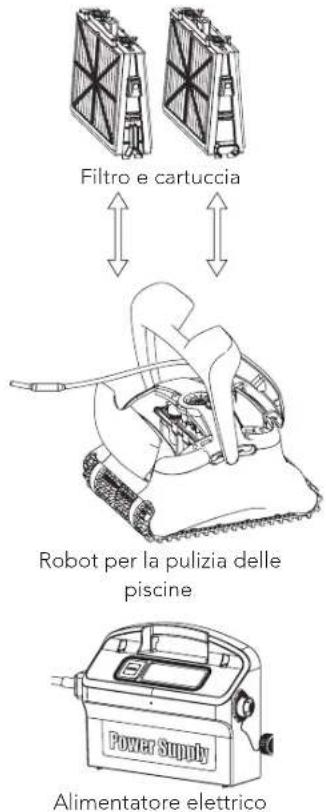

Ci sono due tipi di filtri opzionali.Solo un tipo di filtro è fornito insieme al Robot Pulitore di Piscine.Filtro a rete Per l’uso quotidiano. Fornitura di fabbrica.Opzionale: Filtro ultra-fine Per le particelle fini dello sporco.

Vi sono tre tipi di spazzole optional, ciascuna delle quali è stata progettata per massima trazione su diversi tipi di superficie della piscina. Con il robot per la pulizia delle piscine viene fornito un solo tipo di spazzola.Spazzola PVC Per superfici di cemento, PVC, fiberglass e tela.Spazzola combo Spazzola che si arrampica su tutte le superfici. Ideale per la maggior parte delle superfici della piscina.Spazzola Wonder Per superfici ceramiche levigate.Alimentatore elettricoRobot per la pulizia delle piscine Filtro e cartuccia click click click click click click click click 8151622.indd 15 29/01/13 1:04 PM16 Italiano

3. Alimentatore elettrico

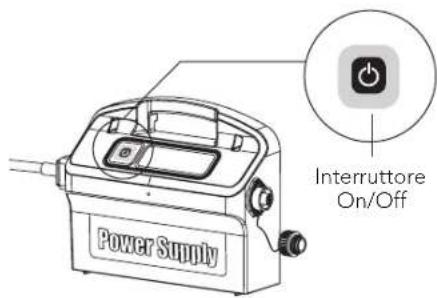

Alimentatore digitale switching:

• IP 54 Sezione 2 – Funzionamento dei robot per la pulizia delle piscine Parte 1 – Preparazioni per l’uso dei robot per la pulizia delle piscine A. Montaggio del kit Caddy – le istruzioni relative si trovano in un documento separato B. Regolazione dell’angolo dell’impugnatura di galleggiamento L’angolo dell’impugnatura deve essere regolato per determinare la velocità in cui robot per la pulizia delle piscine avanza lungo la linea di livello.

1. Appoggiare l’impugnatura ad un angolazione

di 180º con il suolo

2. Tirare la base del braccio nel corpo di

robot per la pulizia delle piscine e far scivolare verso la parte posteriore dei robot per la pulizia delle piscine finché raggiunge con uno scatto la posizione richiesta. Avanzamento normale Azione di pulizia più efficiente sulla linea di livello. Avanzamento veloce Alta velocità – Per un’azione di pulizia più veloce ma meno efficiente della linea di livello. Premere qui Fare scivolare qui Premere qui Fare scivolare qui

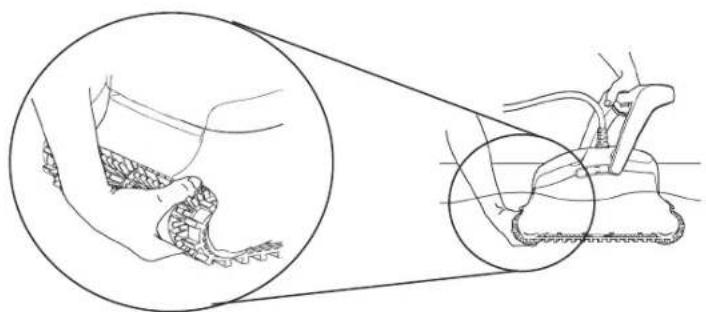

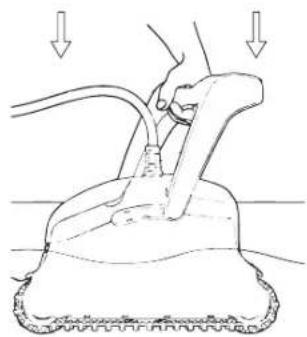

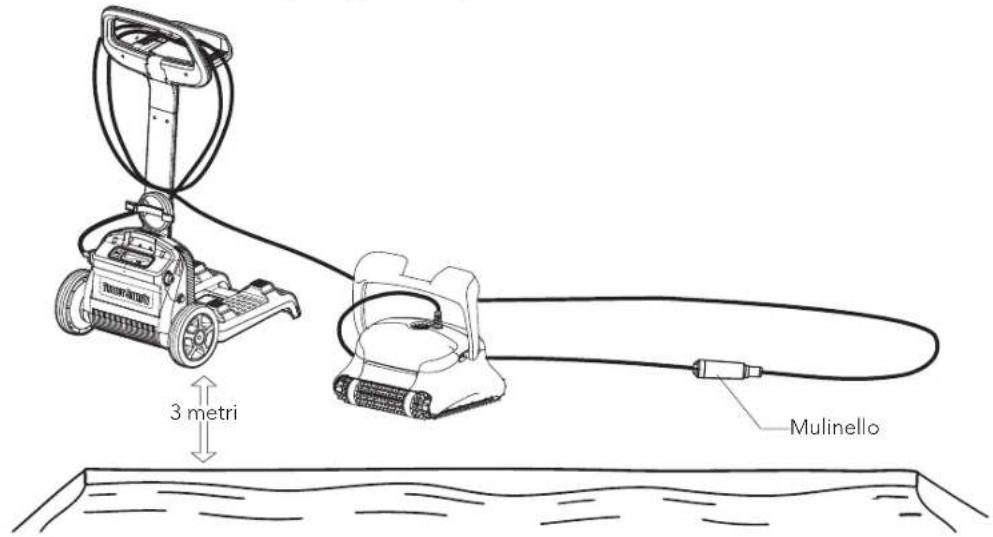

Interruttore On/Off 8151622.indd 16 29/01/13 1:04 PM17 Italiano C. Posa del cavo Svolgere la lunghezza di cavo minima per la copertura di tutti i punti della piscina, stendendo il cavo lungo il bordo della piscina. Assicurare che non ci siano aggrovigliamenti e piegature. Parte 2 – In acqua Immersione del robot per la pulizia della piscina. Immergere il robot in piscina e rilasciare l’impugnatura. Nota: Usando le spazzole combo o Wonder, spremere il materiale della spazzola Wonder fino che completamente umida. Usare solo l’alimentatore elettrico fornito in dotazione. L’alimentatore è a prova di spruzzo - non va immerso nell’acqua. Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio. Non collegare l’alimentatore elettrico prima di posare il robot sull’acqua. Assicurare che la presa di rete sia protetta con un interruttore differenziale di terra (GFI) o un interruttore di perdite a terra (ELI).

Importante: NON entrare nella piscina quando il pulitore è in funzione. 3 metri Mulinello

8151622.indd 17 29/01/13 1:04 PM18 Italiano Attivare robot per la pulizia delle piscine Parte 3 – Estrazione dall’acqua del robot per la pulizia delle piscine Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.

1. Se il robot per la pulizia delle piscine non ha completato il suo ciclo,

spegnere l’alimentatore elettrico e staccare il cavo dalla presa di rete.

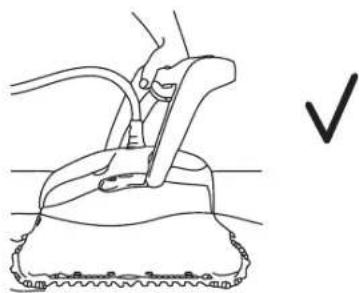

2. Tirare delicatamente il cavo galleggiante finché

il robot per la pulizia delle piscine raggiunge la superficie, poi estrarlo usando l’impugnatura.

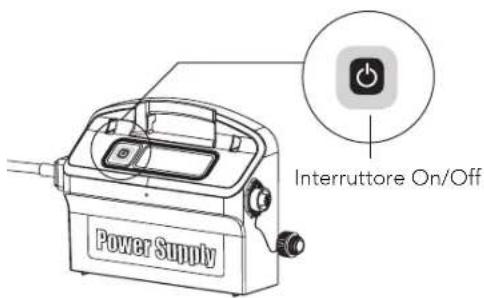

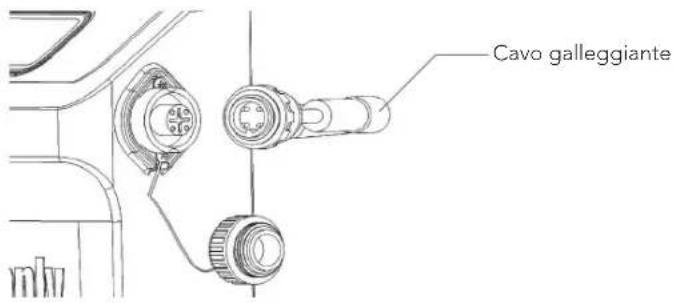

1. Collegare il cavo galleggiante del robot per la

pulizia delle piscine all’alimentatore elettrico.

2. Collegare il cavo elettrico dell’alimentatore

elettrico alla presa di rete.

3. Premere l’interruttore ON/OFF.

4. Il robot per la pulizia delle piscine

inizierà così a funzionare. Importante: NON estrarre dall’acqua il robot per la pulizia delle piscine tirandone il cavo. Cavo galleggiante

Interruttore On/Off Importante: NON entrare nella piscina quando il pulitore è in funzione. 8151622.indd 18 29/01/13 1:04 PM19 Italiano

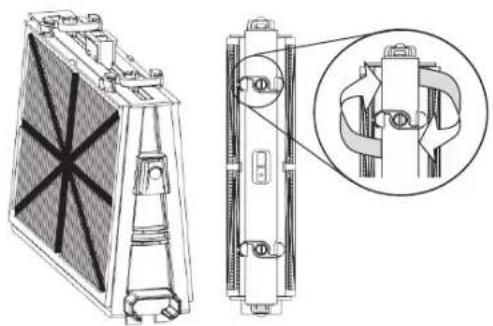

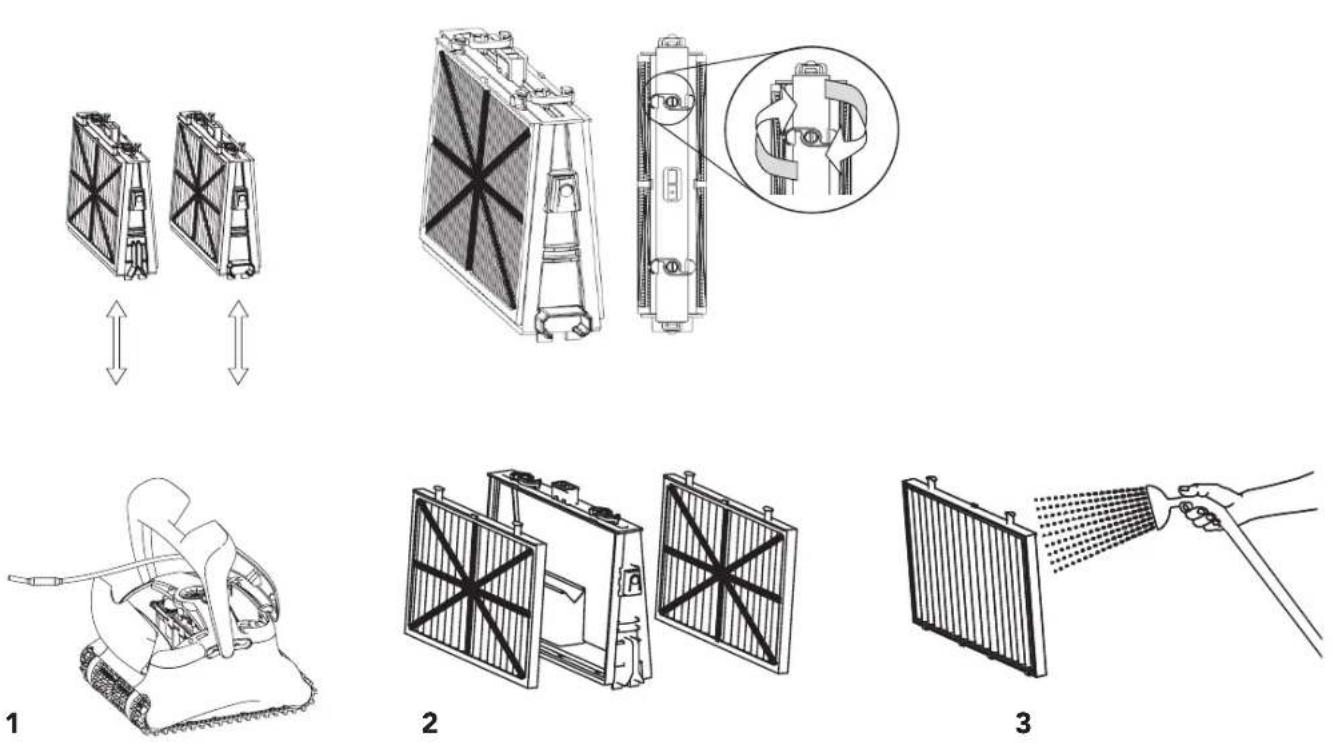

Sezione 3 – Manutenzione di routine Parte 1 – Estrazione degli elementi filtro e loro pulizia Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio. Rimontaggio Inserire le alette di posizione del fondo del filtro nelle loro scanalature del telaio di base, poi chiudere i fermagli a “S”. Aletta di posizione Scanalatura per le alette di posizione

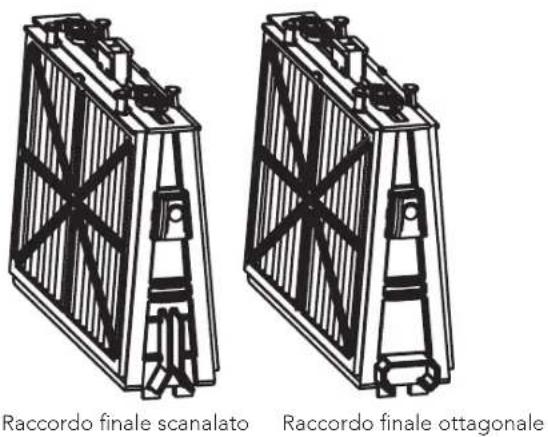

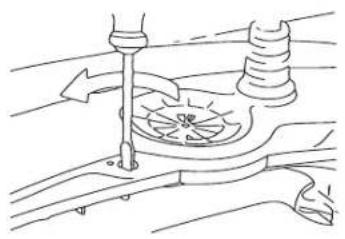

Re-installare i filtri secondo il diagramma NON FORZARE I FILTRI IN POSIZIONE. Parte 2 – Smontaggio e pulizia della girante Staccare l’alimentatore elettrico dalla rete prima di ogni operazione. Smontare il coperchio della girante e pulirne l’alloggiamento, poi rimontare. Raccordo finale scanalato Raccordo finale ottagonale Consiglio: Sciacquare tutte le spazzole con acqua pura dopo ogni ciclo di pulizia. Avvolgere il cavo e conservare in luogo fresco e asciutto – Preferibilmente sul carrello Caddy se disponibile.

NON mettere in deposito robot per la pulizia delle piscine esposto direttamente ai raggi del sole.

NON mettere in deposito robot per la pulizia delle piscine esposto ad eccessivo calore.

NON mettere in deposito robot per la pulizia delle piscine esposto al gelo. Sezione 4 – Istruzioni per la conservazione in deposito

8151622.indd 20 29/01/13 1:04 PM21 Italiano Guida per la ricerca ed eliminazione dei guasti Prima di contattare il distributore dei robot per la pulizia delle piscine si invita a leggere questo manuale. L’acqua della piscina deve trovarsi nelle condizioni indicate dai parametri che seguono: PH: 7.0 – 7.8 NaCl: Max 5.000 ppm Temperatura: Da 6˚C(43˚F) a 34˚C(93˚F) Cloro: Max 4 ppm Sintomo Soluzione Cavo attorcigliato o arrotolato Verificare che non vi siano ostruzioni in piscina Estrarre dalla piscina il cavo in eccesso Assicurare che la cartuccia del filtro sia pulita Stirare il cavo e stenderlo al sole periodicamente Il robot per la pulizia delle piscine si muove in cerchio o non raggiunge tutti i punti della piscina Verificare che non vi siano oggetti estranei nelle parti mobili Assicurare che la cartuccia filtro sia pulita e che gli sportelli del filtro siano chiusi Assicurare che la lunghezza del cavo sia sufficiente a coprire ogni punto della piscina Prima di mettere in uso robot per la pulizia delle piscine all’inizio della stagione bisogna spazzolare ogni residuo di alghe dal fondale e dalle pareti della piscina Il robot per la pulizia delle piscine non si sposta di traverso sulle pareti Regolare l’angolo diagonale dell’impugnatura Il robot per la pulizia delle piscine non si arrampica sulle pareti Assicurare che la cartuccia del filtro sia pulita Prima di mettere in uso robot per la pulizia delle piscine all’inizio della stagione bisogna spazzolare ogni residuo di alghe dal fon- dale e dalle pareti della piscina Verificare che le spazzole siano adatte ai rivestimenti superficiali della piscina e sostituirle se necessario Verificare se le spazzole sono consunte e sostituirle se necessario Assicurare che l’area della girante sia pulita Il robot per la pulizia delle piscine non s’immerge Assicurare che le spazzole combo o wonder siano bagnate con acqua Il robot per la pulizia delle piscine si stacca dalla parete sulla linea di livello dell’acqua Se robot per la pulizia delle piscine si arrampica troppo in alto, consultare il distributore dei robot per la pulizia delle piscine Il motore non funziona Verificare se la girante è bloccata Verificare se il sistema di trazione è bloccato Problema elettrico (alimentatore), verificare l’alimentatore. Se l’alimentatore è funzionante, contattare il distributore dei robot per la pulizia delle piscine 8151622.indd 21 29/01/13 1:04 PM22 Spanish Dentro de la Caja Usted encontrará Parte X Observaciones Armazón para los Elementos del Filtro 2Filtro de Red 4 filtrosClip “S” 4Unidad de la Fuente de Alimentación 1Robot Limpiador de Piscina 1Kit del Caddy 1 Componentes opcionales disponibles a petición de su distribuidor del limpiador de piscina Sección 1 - Descripción de los Principales Componentes
