Tipo di prodotto	Aspirapolvere robot per piscina
Marca	Maytronics
Modello	Dolphin Evolution 50
Protezione del motore	IP68
Profondità minima dell'acqua	0,80 m
Profondità massima dell'acqua	5 m
Alimentazione elettrica (ingresso)	100-250 V AC, 50-60 Hz, 180 W
Alimentazione elettrica (uscita)	<30 V DC
Grado di protezione dell'alimentatore	IP54
Sistema di filtrazione	4 cartucce filtranti (filtro a rete standard, ultrafine opzionale)
Tipi di spazzole	Spazzola combinata (tutti i rivestimenti), spazzola PVC (cemento, PVC, fibra di vetro), Wonder spazzola (ceramica liscia)
Regolazione della maniglia	Angolo regolabile per ottimizzare la pulizia e il controllo della velocità
Temperatura dell'acqua consigliata	6-34 °C
pH dell'acqua consigliato	7,0 - 7,8
Cloro massimo	4 ppm
NaCl massimo	5.000 ppm
Funzione di pulizia	Pulizia del fondo, delle pareti e della linea di galleggiamento
Ciclo di pulizia	Automatico fino alla fine del ciclo
Pulizia dei filtri	Cartucce rimovibili e lavabili in acqua (non lasciare seccare prima della pulizia)
Manutenzione dell'impulsore	Smontaggio del coperchio per pulizia periodica
Stoccaggio fuori stagione	Svuotare l'acqua, pulire i filtri, arrotolare il cavo, riporre verticalmente al riparo da sole e gelo (5-45°C)
Sicurezza	Utilizzare solo l'alimentatore fornito; presa protetta da interruttore differenziale; tenere lontano dall'acqua; non entrare in piscina durante il funzionamento; scollegare prima della manutenzione

Domande frequenti - Dolphin Evolution 50 MAYTRONICS

Perché il robot non si muove dopo l'accensione?

Verificare che il cavo di alimentazione sia correttamente collegato e che la presa funzioni (interruttore non scattato). Spegnere l'apparecchio (OFF), attendere 30 secondi, quindi riaccendere. Se il problema persiste, scollegare e ispezionare l'impulsore per un eventuale blocco.

Il robot si muove ma non pulisce efficacemente la piscina

Pulire le cartucce filtranti. Osservare il robot durante i primi minuti: se si ferma, controllare l'impulsore e il sistema di trazione per eventuali detriti.

Perché il robot pulisce solo una parte della piscina?

Assicurarsi che la lunghezza del cavo sia sufficiente per raggiungere tutti gli angoli. Pulire i filtri. Per il modello Classic 9, regolare il galleggiante della maniglia: se il robot gira oltre 90°, tirare il galleggiante dal lato del cavo; se meno di 90°, tirarlo dal lato opposto.

Il robot galleggia invece di posarsi sul fondo della piscina

Prova a far uscire l'aria premendo le spazzole (se contengono spugne) dopo averle immerse per far assorbire acqua.

Come eliminare i nodi nel cavo galleggiante?

Srotolare completamente il cavo e lasciarlo al sole per almeno un giorno per farlo distendere. Pulire anche i filtri.

Il robot non sale sulle pareti della piscina

Pulire i filtri. Controllare i livelli chimici dell'acqua (pH, cloro): un'acqua squilibrata favorisce le alghe rendendo le pareti scivolose. Se necessario, strofinare le pareti e regolare i prodotti. Controllare anche l'usura delle spazzole. Per il Top 9, assicurarsi che la modalità di salita non sia stata disattivata dal telecomando.

Qual è la procedura per pulire le cartucce filtranti?

Scollegare l'alimentazione. Aprire i coperchi dei filtri sui lati del robot, rimuovere le cartucce, pulirle con il tubo dell'acqua (non lasciarle seccare prima). Rimontare inserendo le alette nelle scanalature e chiudendo le chiusure.

Come avviare il robot per la prima volta?

Srotolare completamente il cavo per evitare nodi. Regolare l'angolo della maniglia in diagonale per risultati ottimali. Posizionare l'alimentatore ad almeno 3 m dal bordo, al centro della lunghezza della piscina. Collegare il cavo galleggiante e accendere dopo aver immerso il robot sul fondo.

Come riporre il robot a fine stagione?

Svuotare tutta l'acqua dal robot. Pulire accuratamente le cartucce filtranti e rimetterle al loro posto. Arrotolare il cavo senza nodi. Riporre il robot verticalmente sul suo Caddy, al riparo dalla luce solare diretta, dalla pioggia e dal gelo, in un luogo tra 5°C e 45°C.

Quali sono le precauzioni per l'installazione elettrica?

Utilizzare solo l'alimentatore fornito. Collegare a una presa protetta da interruttore differenziale. Posizionare l'alimentatore a oltre 3 m dal bordo della piscina e tenerlo lontano da pozzanghere d'acqua. Non entrare mai in acqua mentre il robot è in funzione e scollegare prima di qualsiasi manutenzione.

MANUALE UTENTE Dolphin Evolution 50 MAYTRONICS

Istruzioni per l'uso . 21

ES

Istruzioni per l'uso

Contents

1. INTRODUZIONE 22
   2.SCHEDA TECHNICA 22
   3.AVERTENZE E PRECAUZIONI 22
   3.1.Avertenze 22
   3.2. Precauzioni 22
2. PARTI DI RICAMBIO PER PULITORE 23
3. UTILIZAZIONE DEL PULITORE 24
   5.1.Installazione 24
   5.1.1.Regolazione dell'angolo di impugnatura 24
   5.2.Immergete il pulitore nella piscina. 25
   5.3. Estrazione del pulitore della piscina 26
4. MANUTENZIONE DI RUTINA 27
   6.1. Pulizia della cartuccechio 27
   6.2. Smontaggio e pulizia della girante 28
5. MANUTENZIONE FUORI STAGIONE 29
6. DIAGNOSTICA 30

Dolphin Explorer Classic 9 / Top 9

Istruzioni per l'uso

1. INTRODUZIONE

Vi ringraziamo per aver acquistato un pulitore per piscina robotico della Maytronics.

Con il pulitore robotico della Maytronics la pulizia della vostra piscina sare garantita, comoda ed economica. Il filtraggio garantito in tutte le condizioni, lo spazzolamento vigoroso e la capacité delle spazzole di scalare tutti i tipi di di superficie massimizzano l'igiene della piscina.

Il pulitore per piscina robotico della Maytronics fornisce una Tecnologia di pulizia avanzata, prestazioni di lunga durata e facile manutenzione. Potrete nuotare con la vostra famiglia sulla pensieri, certi che la vostra piscina è veramente pulita.

2. SCHEDA TECHNICA

Protezione del motore: Codice IP 68

Profondità minima: 0.80m/2.6ft

Profondita massima: 5m/16.4ft

Alimentatore digitale switching

• Ingresso - 100-250 Volt CA
  50-60 Hertz
  180 Watt
  Ustica - < 30 VCC
  IP54

3. AVVERTENZE E PRECAUZIONI

3.1. Avvertenze

• Usare sostanto il trasformatatore originariamente fornito.
• Assicurarsi che la presa elettrica sia protetta da un interrottore differenziale o da un interrottore termico
  Non lasciare il trasformatore in acqua stagnante
• Tenere il trasformatore ad almeno 3m / 10ft dall'orlo della piscina
  Non entrare in piscina quando il pulitore è in funzione
• Staccare il trasformatore prima di effettuare la manutenzione

3.2. Precauzioni

Quando non in uso tenere il pulitore all'ombra sul Caddy.

Usare il pulitore sostanto quando l'acqua è nelle seguenti condizioni:

Cloro Massimo 4 ppm

pH 7.0 - 7.8

Temperatura 6 – 34 °C (43-93 °F)

NaCl Massimo = 5000 ppm

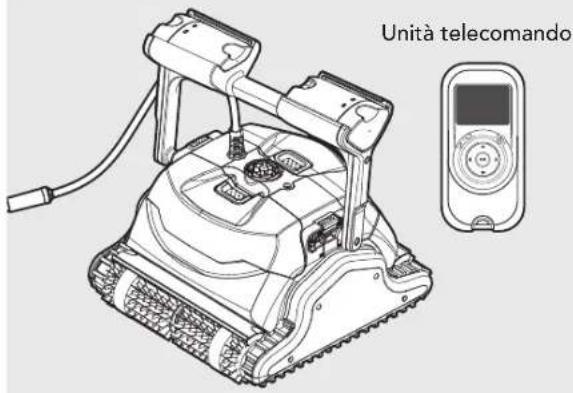

4. PARTI DI RICAMBIO PER PULITORE

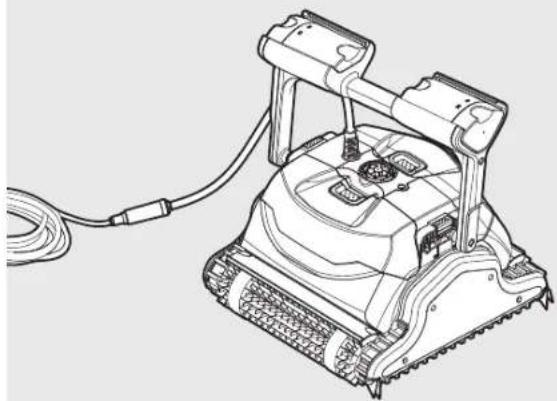

Dolphin Explorer Classic 9

Dolphin Explorer Top 9

Spazzole
Spazzola combinata

Spazzola che si arrampica sui tuite le superfici. Ideale per la maggior parte delle superfici della piscina.

Spazzole opzionali

Spazzola PVC

per cemento, PVC, vetroresina e liner.

Spazzola "Wonder Brush" per rivestimenti in ceramic liscia.

Spazzola combinata

Spazzola che si arrampica sui
tutte le superfici. Ideale per la maggior parte delle
superfici della piscina.

Spazzole opzionali

Spazzola PVC

per cemento, PVC, vetroresina e liner.

Spazzola "Wonder Brush" per rivestimenti in ceramic liscia.

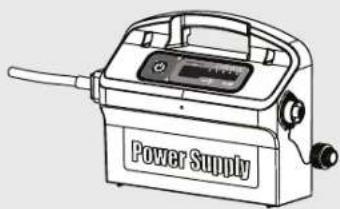

Alimentatore elettrico

Filtrazione
Cartucce con filtro a rete (X4)

Filtro ultra-fine (X4)
(opzionale)

5. UTILIZAZIONE DEL PULITORE

Il pulitore è di facile uso. Basta metterlo nella piscina e assicurarsi che sua posizionato sul fondo nella maniera corretta. Accenderlo e lasciarlo operare.

5.1.Installazione

Prima di usare il pulitore per la primaolta eseguire le seguenti operazioni:

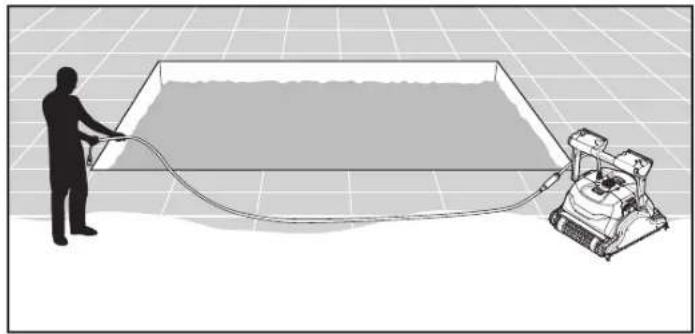

Srotolare il cavo estenderlo per intero.

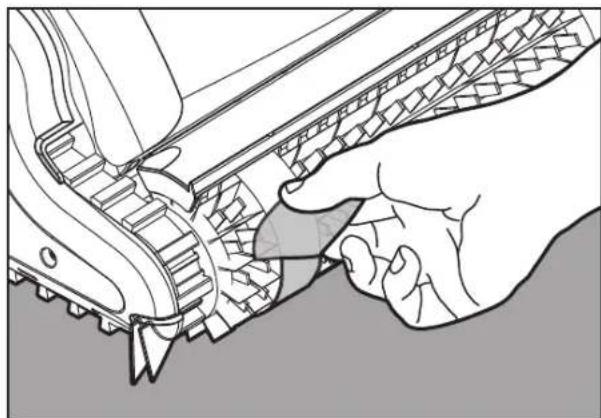

Alcuni modelli sono forniti con copertura di plastica per le spazzole. Queste devono essere rimoso prima dell'uso.

5.1.1. Regolazione dell'angolo di impugnatura

L'impugnatura del robot deve essere regolata e bloccata in diagonale al fine di garantire risultati di pulizia ottimali.

L'angolo dell'impugnatura deve inoltre essere regolato per determinare la velocità di avanzamento del robot lungo la linea di livello dell'acqua.

Per regolare l'angolo dell'impugnatura:
A. Premere la serratura verso il basso e tenerla in posizione.
B. Spostare l'impugnatura nella posizione desiderata e rilasciare la serratura per bloccare l'impugnatura.

Collocare il trasformatore approssimativamente al centro del lato più lungo della piscina ad una distanza di 3m / 10ft

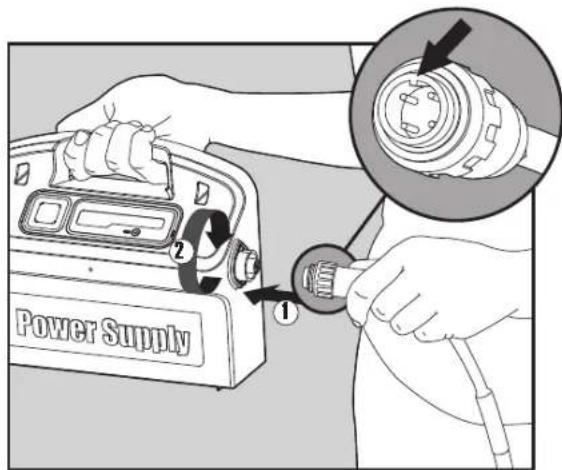

Attaccare il cavo galleggiante al trasformatore allineando la tacco del connettore (1) con la scanalatura della presa del trasformatore e avvitare in senso orario (2).

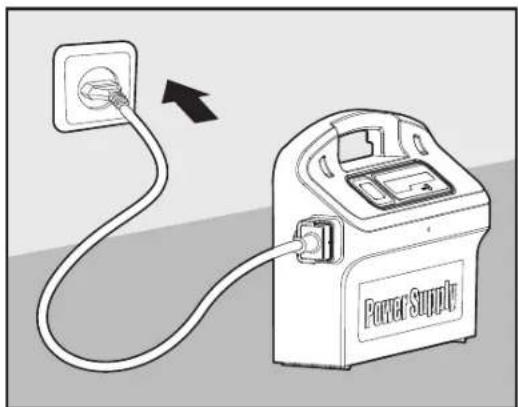

Attaccare iltrasformatore e lasciarlo spento.

5.2. Immergete il pulitore nella piscina

Se il pulitore è dotato di spazzole spugnose, immergerle nell'acqua e strizzarle per renderle in grado di assorbire l'acqua se è la prima volta che il pulitore viene usato o se le spazzole si sono asciugate tra un uso e l'alto.

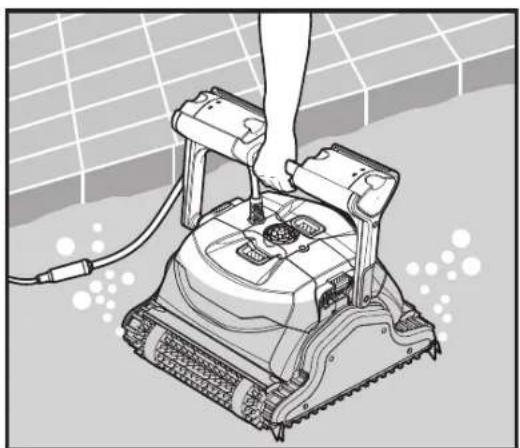

Gettare il pulitore in acqua e lasciare che si posi sul fondo della piscina.

Accertarsi che il cavo galleggiante sia in grado di muoversi liberamente.

Per evitare che il cavo galleggiante si attorcigli, metterne in acqua quanto necessario a permettere al pulitore di raggiungere ancche I'angolo della piscina più lontano.

Inserite il trasformatore.

Il pulitore ora si metterà in funzione ed eseguirà il suo programma di pulizia fino alla fine.

5.3. Estrazione del pulitore alla piscina

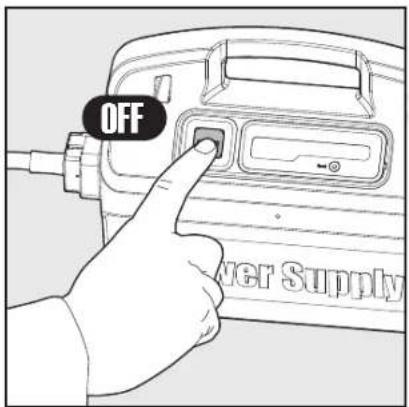

! Spegnere e staccare il trasformatore.

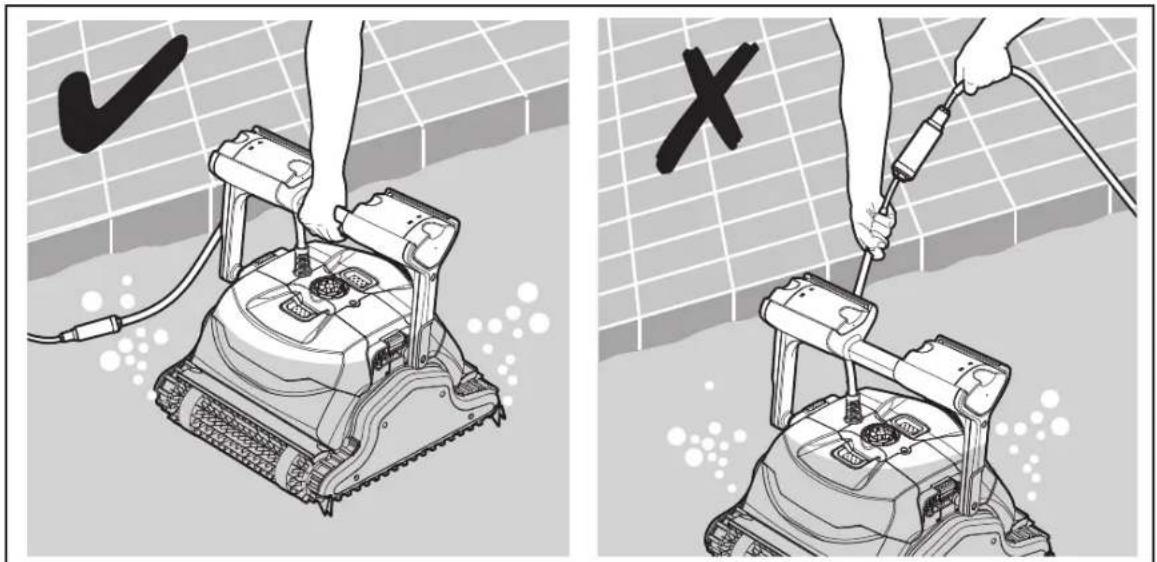

Usando il cavo galleggiante, tirare il pulitore verso il bordo della piscina.

Usando l'impugnatura, tirare il pulitore fuori alla piscinal.

NON ESTRARRE IL PULITORE DALLA PISCINA TIRANDO IL CAVO.

6. MANUTENZIONE DI RUTINA

6.1. Pulizia delle cartucce filtro

Spagnere e staccare il trasformatore.

Note: Non lasciare che le cartucce filtering si asciughino prima della pulizia.

1. Aprière i telai del filtro e rimuovere le cartucce da entrambi i lati del robot.
2. Aprire i fermagli erimuovere i filtri.

1. Pulire i filtri con una pompa.

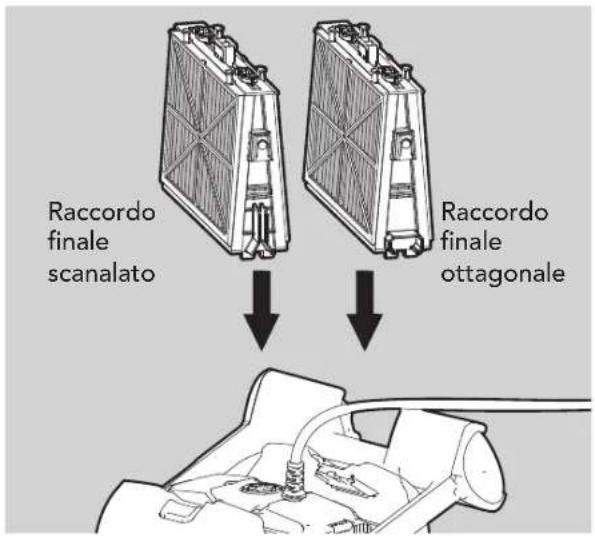

1. Rimontaggio degli elementi filtro. Inserire le alette di posizione del fondo del filtrro nelle loro scanalature del telaio di base, poi chiudere i fermagli a "S".

Reistallare i telai di base con i filtri secondo il diagramma.

Non forzare i filtri in posizione.

6.2. Smontaggio e pulizia della girante

Staccare l'alimentatore elettrico alla rete prima di agli attività di servizio.

Smontare il coperchio della girante e pulirne l'alloggiamento, poi rimontare.

(Utilizzare il cacciavite Phillips).

7. MANUTENZIONE FUORI STAGIONE

Se il pulitore viene quello via per un lungo periodo, eseguire le operazioni seguenti:

Assicurarsi che non vi sia più acqua all'internalo del pulitore.
Pulire accuramente le cartucce filtranti e rimetterle aosto
- Arrotolare il cavo in modo che non sia attorcigliato e metterlo nel Caddy
- Stoccare il pulitore di piscine, dritto sul Caddy, in una zona protetta, lontano da luce solare diretta/pioggia/qelo, a una temperatura da 5°C a 45°C / 41° - 113°F

8. DIAGNOSTICA

Se le soluzioni suggerite non risolvono il problema contattare il vosto rivenditore.

Problema Soluzione
Il pulitore non si muove	1. Controlla che il cavo dell'alimentazione sia inserito a dovere nella presa dell'alimentazione. Controlla se arrivava corrente alla presa e ricollega il pulitore di piscina2. Assicurarsi che la presa elettrica funzioni e che non abbia fatto scattare l'interrutture nel portafusibili3. Spagnere il trasformatore. Aspettare 30 secondi, quindi riaccenderlo4. Staccare il trasformatore. Aprite la girante e assicurarsi che non vi sia nulla incastrato
Il pulitore si muove ma non pulisce	1. Pulisci i filtri delle cartucce2. Quando il pulitore comincia a muoversi, tenerlo sotto osservazione per quale minuto e accertarsi che continua a muoversi. Se si ferma controllare la girante e ilsystema di azionamento per vedere se vi siano incastrati dei detriti
Il pulitore pulisce solo una parte della piscina	1. Accertarsi che vi sia tanto cavo da permettere al pulitore di raggiungere l'intera piscina2. Pulisci i filtri delle cartucce3. Solo per Classic 9: Puo migliorare la copertura della piscina regolando il galleggiante del manico. Per la copertura ottimale della piscina il Pulitore di Piscina deve girare sul fondo a un angolo di \(90^{\circ}\) (il Pulitore di Piscina ruota due volte prima di completare il giro d'angolo di \(90^{\circ}\)).Se il Pulitore di Piscina si gira con un angolo più ampio di \(90^{\circ}\), tira in fuori il galleggiante del manico alla parte dell'entrata del cavo (A).Se il Pulitore di Piscina non completa il giro di \(90^{\circ}\), tira in fuori il galleggiante del manico alla parte opposta a quella dell'entrata del cavo (B).4. Controllare se le spazzole sono bloccate o consumate
Il pulitore galleggia invece di restare sul fondo della piscina	1. Provarare a rimuovere di nuovo l'aria dal pulitore2. Con il pulitore immerso nell'acqua strizzare la spazzola mista/spazzola "Wonder Brush" per assicurarsi che siano completeness asorbenti
Il cavo è attorcigliato	1. Per eliminare l'attorcigliamento, stendere il cavo e lasciarlo al sole per almeno una giornata2. Pulisci i filtri delle cartucce
Il pulitore non si arrampica sulle pareti	1. Pulisci i filtri delle cartucce2. Controllare il livello delle sostanze chimiche nell'acqua. Livelli sbilanciati permettono la crescita di alghre rendendo le pareti scivolose. In quello caso, correggere i livelli e pulire a fondo le pareti3. Accertarsi che le spazole non siano consumate4. Solo per Top 9: Accertarsi che la modalità di scalo dei muri non sua stata cancellata con il telecomando

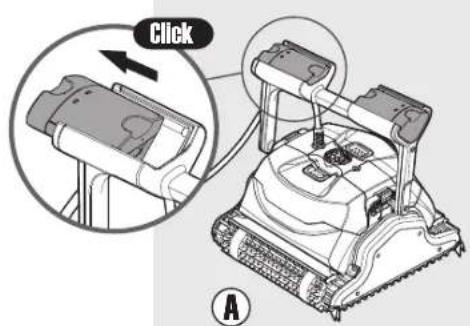

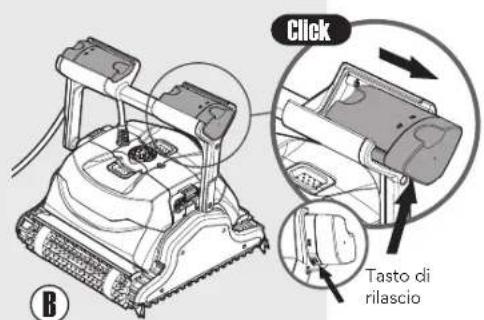

Per spostare i galleggianti di nuovo nella loro posizione originale: premendo il tasto di rilascio alla base del galleggiante del manico - spingi indietro il galleggiante del manico.
