MANUAL DE UTILIZADOR Dolphin Evolution 50 MAYTRONICS

Manual de instruções ...... p. 51

EN

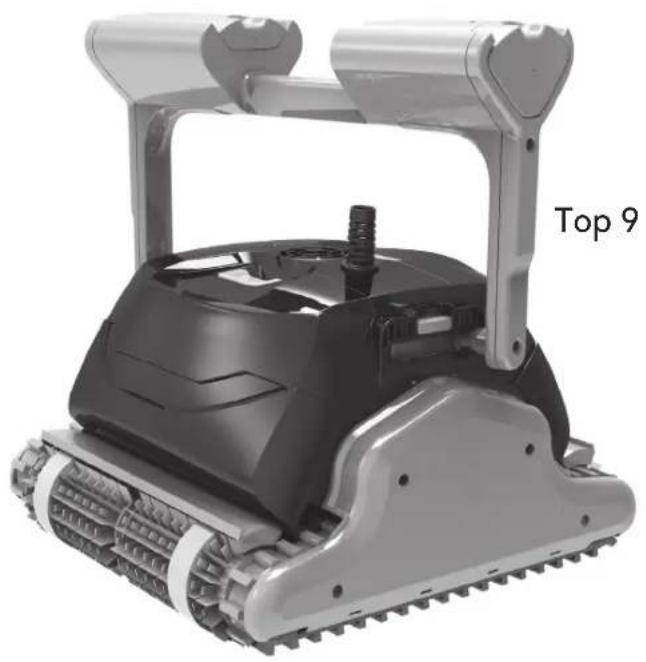

Dolphin Explorer Classic 9 / Top 9

User Instructions

Contents

1. INTRODUCTION 2
2. SPECIFICATIONS. 2
3. WARNINGS AND CAUTIONS 2

3.1.Warnings 2
3.2.Cautions 2

4.POOL CLEANER PARTS 3
5. USING THE POOL CLEANER 4

5.1. Setup 4

5.1.1. Adjusting the handle angle 4

para ceramicas suaves.

Cepillo combinado

para ceramicas suaves.

Manual de instruções

Conteudo

1. INTRODUÇAO 52
2. ESPECIFICAÇOES 52
   3.AVISOS E PRECAUÇÖES. 52

3.1.Avisos. 52
3.2. Precauções 52

1. PEÇAS DO ASPIRADOR DE PISCINA 53
2. UTILIZAR O ASPIRADOR DE PISCINA 54

5.1.Instalacao 54
5.1.1.Ajustar o angulo da alca 54
5.2. Colocar o aspirador na piscina 55
5.3. Retirar o aspirador da piscina 56

1. MANUTENÇAO DE ROTINA 57

6.1. Limpeza dos cartuos de filtro 57
6.2. Desmontagem e limpeza do impulsor.. 58

1. ARMAZENAMENTO FORA DE EPOCA 59
2. RESOLUÇAO DE PROBLEMAS 60

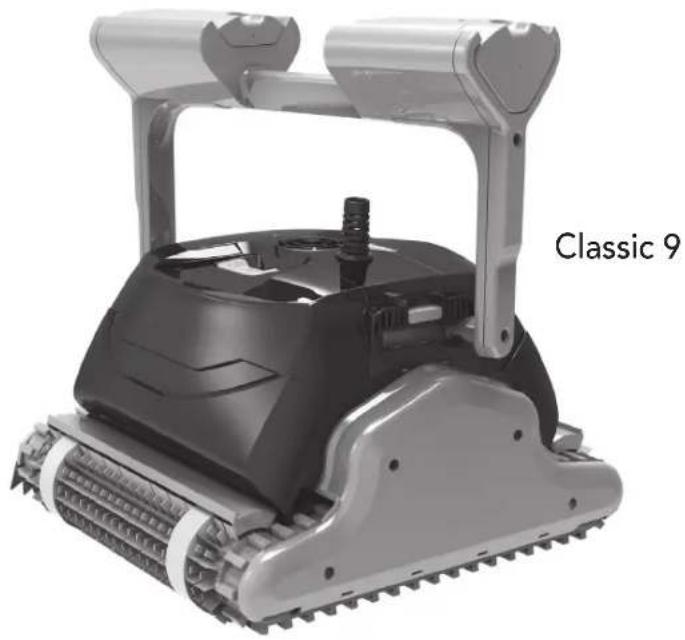

Dolphin Explorer Classic 9 / Top 9

Manual de instruções

1. INTRODUÇÃO

Obrigado por ter adquirido um aspirador de piscina robólico da Maytronics.

Temos a certeza que o seu aspirador de piscina robotico da Maytronics lhe irá proporturar uma limpeza fiavel, conveniente e eficiente da sua piscina. A sua filtração fiavel em todas as condições da piscina, escação ativa e a escova de ascendao para todas as superficies melhoram a higiene da piscina ao maximo.

Os aspiradores de piscina robóticos da Maytronics proporcionam uma Tecnologia de limpeza avançada, desempenho de longa duração e fácil manutençao. Você e a sua familia terão toda a libertad para desfrutar uma natação complenafia confiança de que a sua piscina está completeness limpa.

2. ESPECIFICAções

Proteção do motor: IP 68

Profundidade minima: 0.80m / 2.6ft

Profundidade maxima: 5m / 16.4ft

Fonte de alimentacao digital comutada

• Entrada - 100-250 VAC
  50-60 Hertz
  180 Watt
• Sáida - <30 VDC
  IP54

3. AVISOS E PRECAUÇÉS

3.1. Avisos

• Utilize開放 a fonte de alimentacion forncida (original)
• Certifique-se de que a tomada eletrica está protegida por um interruptor de falta de terra ou um interruptor de fuga à terra
• Mantenha a fonte de alimentação fora das pocaes de água
• Coloque a fonte de alimentacao月至s noas a 3m/10ft da borda da piscina
• Não entre na piscina quando o aspirador de piscina estiver a funciona
• Desligue a fonte de alimentacao da tomada antes de qualquer atividade de manutencao

3.2. Precauções

Quando não estiver a utiliser o aspirador de piscina, guarde-o no Caddy, numa zona de sombra. Use o aspirador de piscina apenas nas seguientes condições de agua:

Cloro: Max. 4 ppm
pH 7,0-7,8
Temperatura: 6-34	°C (43-93 °F)
NaCl Maximo = 5000 ppm

Escova que limpa todas as superficies,ideal para a maior das piscinas.

Escovas.optionais

Escova de PVC para betao, PVC, fibra devidro e revestimento.

Escova Wonder para ceramica lisa.

Escova combinada

Escova que limpa todas as superficies,ideal para a maior das piscinas.

Escovas optionais

Escova de PVC para betao, PVC, fibra devidro e revestimento.

Escova Wonder para ceramica lisa.

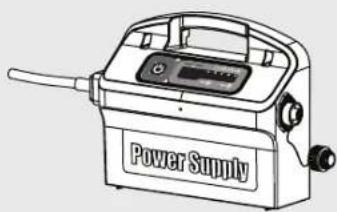

Fonte de alimentacao

Filtração
Cartuchos com filtro de rede (X4)

Filtro ultrafino (X4) (optional)

5. UTILIZAR O ASPIRADOR DE PISCINA

O aspirador de piscina é muito simples de'utilizar. Basta colocá-lo na piscina e certificar-se de que está devidamente posicionado no fundo da piscina. Ligue-o (ON) eaxe que este faça o seu trabalho.

5.1. Instalação

Antes de utilizes o aspirador de piscina pada primarya vez, execute os segunte passos:

Desenrole o cabo e estique-o completeness para que este fique sem dobras.

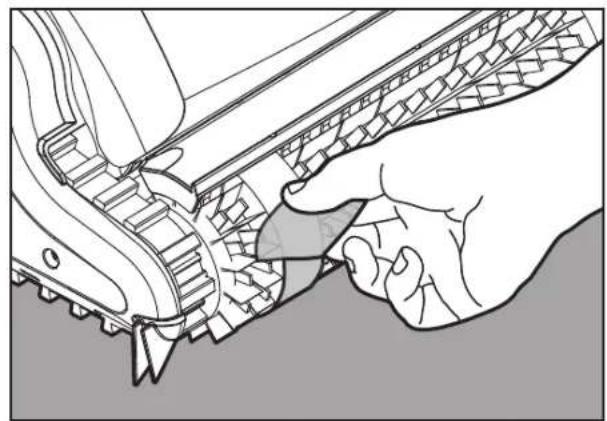

Alguns modelos possuem coberturas plácicas sobre as escovas. Remova-as antes de utiliser.

5.1.1. Ajustar o angulo da alca

A alca do robó deve ser ajustada e bloqueada na diagonal, de modo a asseguar otimos resultados de limpeza.

O ângulo da alça también pode ser ajustado para determinar a velocidade na qual o robô avança ao longo da LINHA de água.

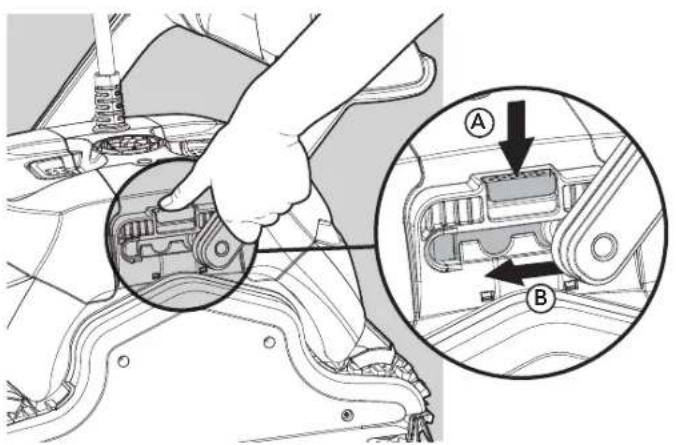

Paraajustar o angulo da alca:

A. Pressionar a trava para baixo e manté-la esta posicao.
B. Mover a alca para a posicao desejada e soltar a trava para manter a alca no lugar.

Coloque a fonte de alimentação aproximadamente no meio do lado maior da piscina a uma distência de 3 m/10 ft.

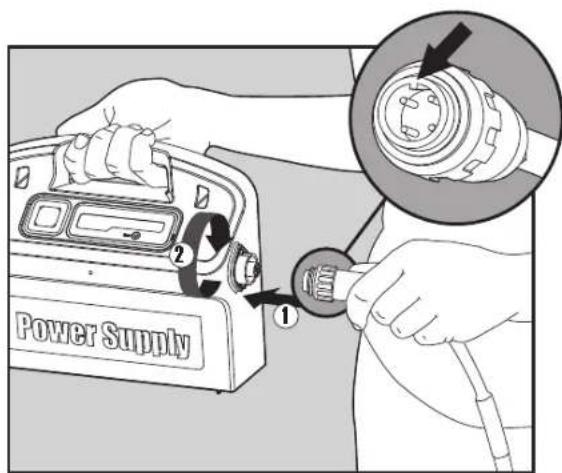

Ligue o cabo fluctuante à fonte de alimentação inserinindo-o com o entalhe no conector (1) alinhado com a ranhura na tomada da fonte de alimentação e girando no sentido horário (2).

Ligue a fonte de alimentacao e deixe-a na posicao OFF.

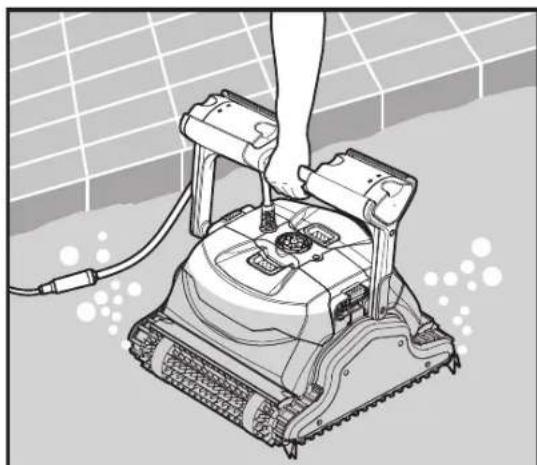

5.2. Colocar o aspirador na piscina

Se o seu aspirador de piscina está equipado com escosvas que contentem esponjas, ensope as escosvas na agua e espreme-as para que possam absorver a agua na primeira vez que usar o aspirador de piscina, ou se as escosvas secaram entre as utilizesções.

Liberte o aspirador de piscina e deixe-o afundar ate aoundo da piscina.

Certifique-se que o cabo fluctuante está livre de quaisquer obstruções.

Para evaporar torções no cabo fluctuante, coloque cabo suficiente (aproxadamente) na água para que o aspirador de piscina alcance o canto mais distante da piscina.

Ligue (ON) a fonte de alimentacao.

O aspirador de piscina não irá funciona até que tenha alcancado o fim do ciclo de limpeza.

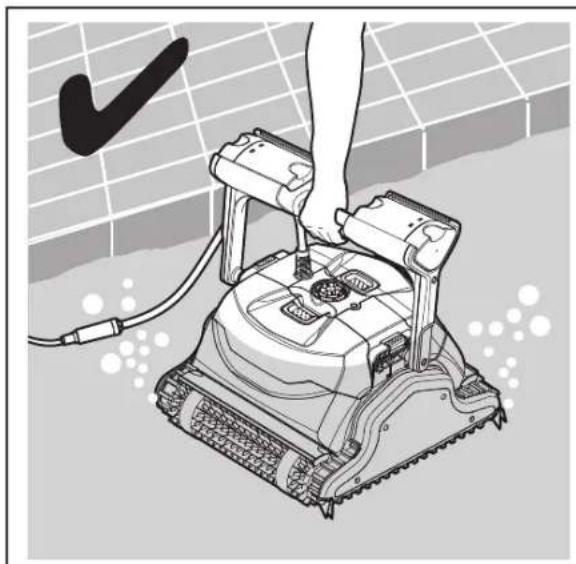

5.3. Retirar o aspirador da piscina

Desligue (OFF) e retire a ficha da fonte de alimentacao.

Utilizando o cabo flutuante, traga o aspirador até à borda da piscina.

Utilizando a asa, retire o aspirador da piscina.

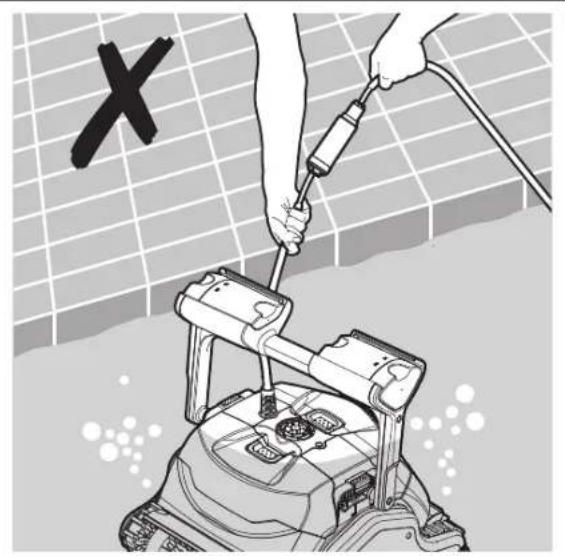

NAO RETIRE O ASPIRADOR DA PISCINA UTILIZANDO O CABO.

6. MANUTENÇÃO DE ROTINA

Desligue a fonte de alimentacao da tomada.

Note: Nao deleixe que os cartucho do fazer antes de os limpar.

1. Volte o aspirador de piscina de cabeca para baixo.
2. Abra os gramos e retire os filtros.

1. Limpe os filtros com uma mangueira.

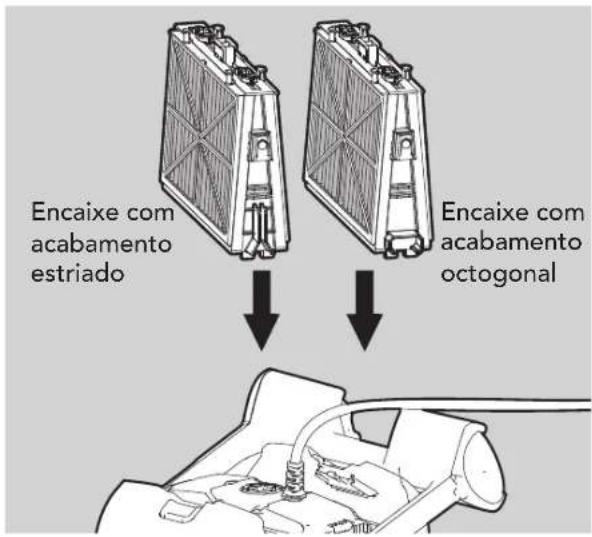

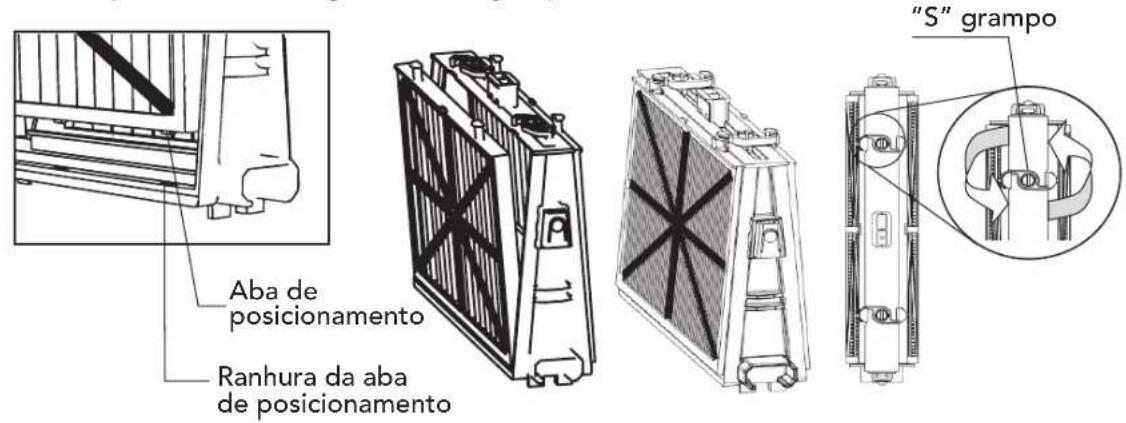

1. Montar novamente os elementos de filtragem Insira as abas de posicionamento na parte inferior do elemento de filtragem nas suas ranhuras na armazen de base, em seguida feche o grampo em "S".

Reinstalar os filtros de acordo com o diagrama.

!Nao force o encaixe dos filtros.

6.2. Desmontagem e limpeza do impulsor

Desligue a fonte de alimentacao antes de qualquer atividade de manutencao.

Desmonte a tampa do impulsor, limpe ao redor da sua carca e volta a montar. (Use Phillips chave de fenda).

7. ARMAZENAMENTO FORA DE ÉPOCA

Se o aspirador de piscina não for utilizes por um longo periodo, execute as seguintes fases de armazenamento:

• Certifique-se que não permanece nenhumáágua no aspirador de piscina
• Limpe cuidadosamente o cartuchos e insira-os na sua posicao
  Enrole o cabo de modo a que fique sem torques e colque-o sobre o Caddy
• Guarde o limpador de piscinas na vertical sobre o Caddy, numa area protegida do sol/ chuva/geada diretos a uma temperatura entre os 5^ - 45^ / 41^ - 113^

8. RESOLUÇÃO DE PROBLEMAS

Se as soluções sugeridas não resolverem o problema, contacte o seu revendedor

Problema Solutação
O aspirador de piscina não se desloca	1. Verifique se o cabo da fonte de alimentação está conectado corretoamente na tomada. Verifique a alimentação à tomada e conecte novamente o limpal do piscinas2. Certifique-se de que a tomadaétrica está a functionar corretamente e que não fez acontecer o disjuntor na caixa de fusveis3. Desluge (OFF) a fonte de alimentação. Aguarde 30 segundos e então ligue-a novamente4. Desluge a fonte de alimentação da tomada. Abra a tampa do impulsor e verifique que não existe nada preso no impulsor
O aspirador de piscina desloca-se, mas não limpa a piscina	1. Limpe os filtros dos cartuchos2. Após o aspirador de piscina促成 a deslocar-se observo-o durante various minutos e certifique-se que este mantém-se em movimento. Se ele parar de se deslocar, verifique o impulsor e o Sistema detração para verificar se está lá presos quaisquer detritos
O aspirador de piscina limpa apenas uma parte da piscina	1. Certifique-se que o cabo tem folga suficiente para o aspirador alcancar toda a piscina2. Limpe os filtros dos cartuchos3. Somente para o Classic 9: Você pode melhorar a cobertura da piscina, ajustando o flutuador da pega. Para a cobertura ideal da piscina, o limpalde piscinas deve girar no chão num ângulo de 90° (o limpalde piscinas gira das vezes antes de completing a virada de 90').Se o limpalde piscinas gira num ângulo maior do que 90° , puxe o flutuador da pega na entrada lateral do cabo (A)Se o limpalde piscina não complementar um giro de 90° , puxe o flutuador da pega no LHado oposto à entrada lateral do cabo (B)4. Verifique as escobvas para ver se elas está obstruidas ou gastas
O aspirador de piscina flutua em vez de se poscionar no fundo da piscina	1. Tente remove o ar novamente2. Com o aspirador de piscina na água, esprema a escova combinada/Wonder para se certificado que elas são Completely absorentes de agua
O cabo tem torções 1.	Para remover os torções deve esticar o cabo Completely e deixá-lo exposto ao sol porleo menos um dia2. Limpe os filtros dos cartuchos
O aspirador de piscina não sobe as paredes	1. Limpe os filtros dos cartuchos2. Verifique o;nível dos produits químicos da água. Nível improprios podem permitir o crescimento de algas, tornando as paredes escorregadias. Se forthiso caso, ajuste os níveis e esfregue as paredes3. Certifique-se que as escobvas não está gastas4. Somente para o Top 9: Certifica-se que o modo de subida de parede não foi cancelado atraves da unidade de controlo remoto

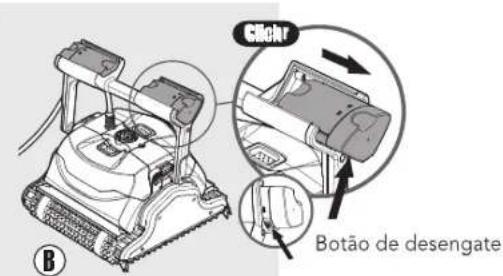

Para colocar os flutuadores de volta à sua posção original: encontrar pressiona o botão de desengate na base do flutuador da pega - empurre o flutuador da pega de volta.

Dolphin Explorer Classic 9 / Top 9
