MANUAL DE UTILIZADOR Dolphin Swell MX MAYTRONICS
Manual de instruções ..... p. 51
Manual de instruções
Conteúdo
- INTRODUÇÃO....52
- ESPECIFICAÇÕES 52
- AVISOS E PRECAUÇÕES....52
3.1. Avisos....52
3.2. Precauções....52
- PEÇAS DO ASPIRADOR DE PISCINA 53
- UTILIZAR O ASPIRADOR DE PISCINA 54
5.1. Instalação....54
5.1.1. Ajustar o ângulo da alça....54
5.2. Colocar o aspirador na piscina 55
5.3. Retirar o aspirador da piscina 56
- MANUTENÇÃO DE ROTINA....57
6.1. Limpeza dos cartuchos de filtro....57
6.2. Desmontagem e limpeza do impulsor....58
- ARMAZENAMENTO FORA DE ÉPOCA 59
- RESOLUÇÃO DE PROBLEMAS 60

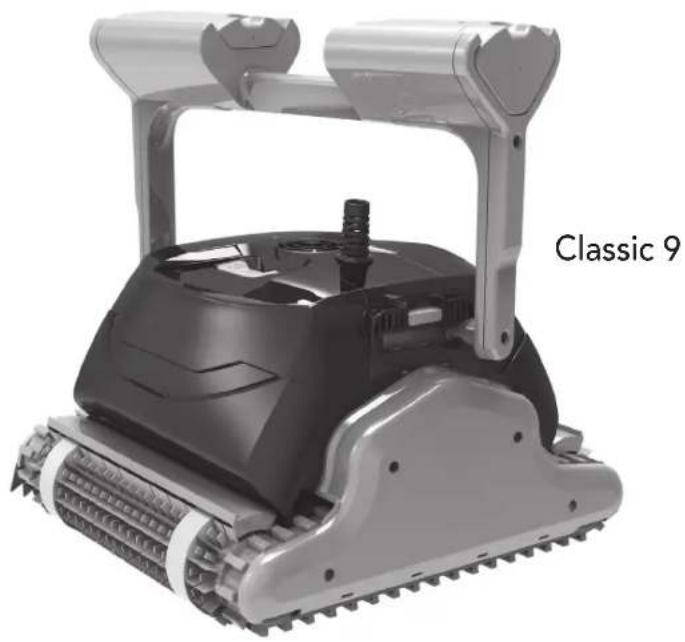

Dolphin Explorer Classic 9 / Top 9
Manual de instruções
1. INTRODUÇÃO
Obrigado por ter adquirido um aspirador de piscina robótico da Maytronics.
Temos a certeza que o seu aspirador de piscina robótico da Maytronics lhe irá proporcionar uma limpeza fiável, conveniente e eficiente da sua piscina. A sua filtração fiável em todas as condições da piscina, escovação ativa e a escova de ascensão para todas as superfícies melhoram a higiene da piscina ao máximo.
Os aspiradores de piscina robóticos da Maytronics proporcionam uma tecnologia de limpeza avançada, desempenho de longa duração e fácil manutenção. Você e a sua família terão toda a liberdade para desfrutar uma natação com plena confiança de que a sua piscina está completamente limpa.
2. ESPECIFICAÇÕES
Proteção do motor: IP 68
Profundidade mínima: 0.80m / 2.6ft
Fonte de alimentação digital comutada
- Entrada - 100-250 VAC
50-60 Hertz
180 Watt - Saída - <30 VDC
IP 54
3. AVISOS E PRECAUÇÕES
3.1. Avisos
- Utilize apenas a fonte de alimentação fornecida (original)
- Certifique-se de que a tomada elétrica está protegida por um interruptor de falta de terra ou um interruptor de fuga à terra
- Mantenha a fonte de alimentação fora das poças de água
- Coloque a fonte de alimentação pelo menos a 3m/10ft da borda da piscina
- Não entre na piscina enquanto o aspirador de piscina estiver a funcionar
- Desligue a fonte de alimentação da tomada antes de qualquer atividade de manutenção
3.2. Precauções
Quando não estiver a utilizar o aspirador de piscina, guarde-o no Caddy, numa zona de sombra. Use o aspirador de piscina apenas nas seguintes condições de água:
| Cloro: Máx. 4 ppm | |
| pH 7,0 – 7,8 | |
| Temperatura: 6–34 °C (43–93 °F) | |
| NaCl Máximo = 5000 ppm | |
Escova combinada
Escova que limpa todas as superfícies, ideal para a maioria das piscinas.
Escovas opcionais
Escova de PVC
para betão, PVC, fibra de
vidro e revestimento.
Escova Wonder
para cerâmica lisa.
Escova combinada
Escova que limpa todas as superfícies, ideal para a maioria das piscinas.
Escovas opcionais
Escova de PVC
para betão, PVC, fibra de
vidro e revestimento.
Escova Wonder
para cerâmica lisa.
Fonte de alimentação
▶Filtração
Cartuchos com filtro de rede (X4)
O aspirador de piscina é muito simples de utilizar. Basta colocá-lo na piscina e certificar-se de que está devidamente posicionado no fundo da piscina. Ligue-o (ON) e deixe que este faça o seu trabalho.
5.1. Instalação
Antes de utilizar o aspirador de piscina pela primeira vez, execute os seguintes passos:
Desenrole o cabo e estique-o completamente para que este fique sem dobras.

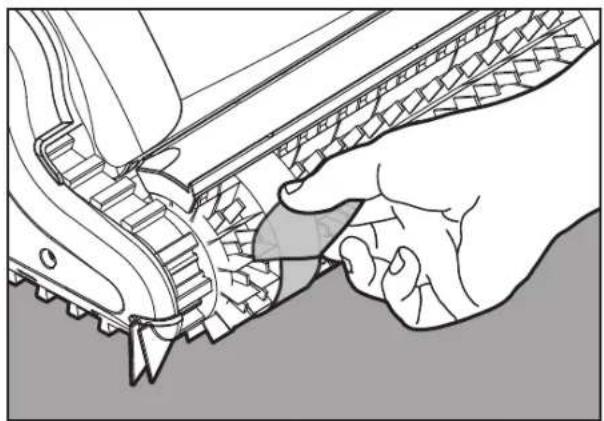

Alguns modelos possuem coberturas plásticas sobre as escovas.
Remova-as antes de utilizar.
5.1.1. Ajustar o ângulo da alça
A alça do robô deve ser ajustada e bloqueada na diagonal, de modo a assegurar ótimos resultados de limpeza.
O ângulo da alça também pode ser ajustado para determinar a velocidade na qual o robô avança ao longo da linha de água.

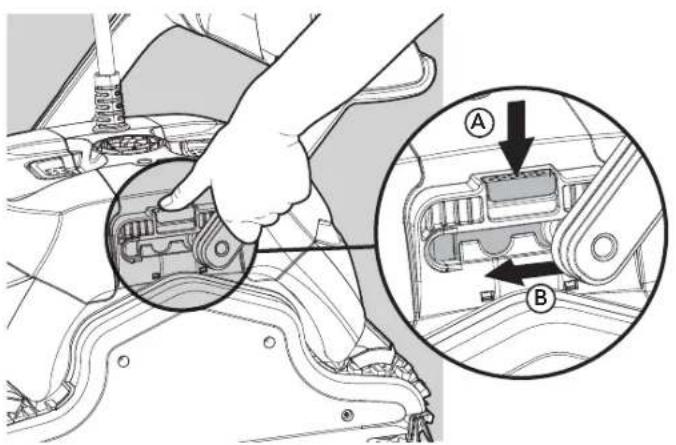

Para ajustar o ângulo da alça:
A. Pressionar a trava para baixo e mantê-la nesta posição.
B. Mover a alça para a posição desejada e soltar a trava para manter a alça no lugar.
Coloque a fonte de alimentação aproximadamente no meio do lado maior da piscina a uma distância de 3 m/10 ft.

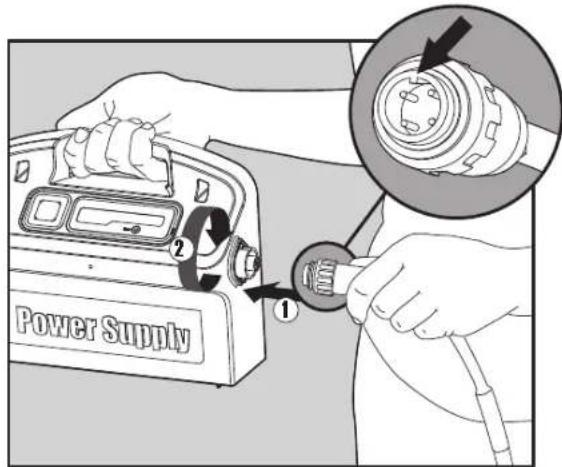

Ligue o cabo flutuante à fonte de alimentação inserindo-o com o entalhe no conector (1) alinhado com a ranhura na tomada da fonte de alimentação e girando no sentido horário (2).
Ligue a fonte de alimentação e deixe-a na posição OFF.
5.2. Colocar o aspirador na piscina
Se o seu aspirador de piscina está equipado com escovas que contêm esponjas, ensope as escovas na água e espreme-as para que possam absorver a água na primeira vez que usar o aspirador de piscina, ou se as escovas secaram entre as utilizações.

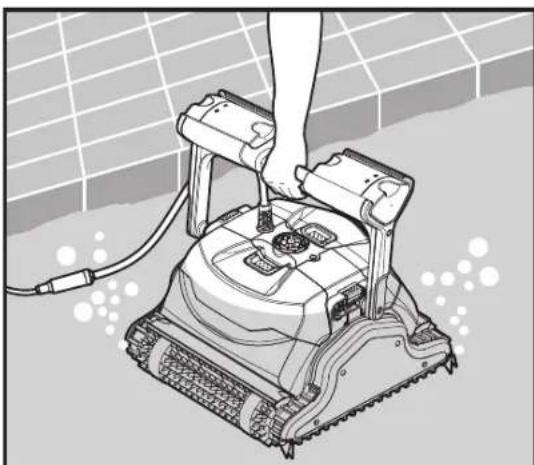

Liberte o aspirador de piscina e deixe-o afundar até ao fundo da piscina.
Certifique-se que o cabo flutuante está livre de quaisquer obstruções.
Para evitar torções no cabo flutuante, coloque cabo suficiente (aproximadamente) na água para que o aspirador de piscina alcance o canto mais distante da piscina.
Ligue (ON) a fonte de alimentação.
O aspirador de piscina não irá funcionar até que tenha alcançado o fim do ciclo de limpeza.
5.3. Retirar o aspirador da piscina
⚠️ Desligue (OFF) e retire a ficha da fonte de alimentação.

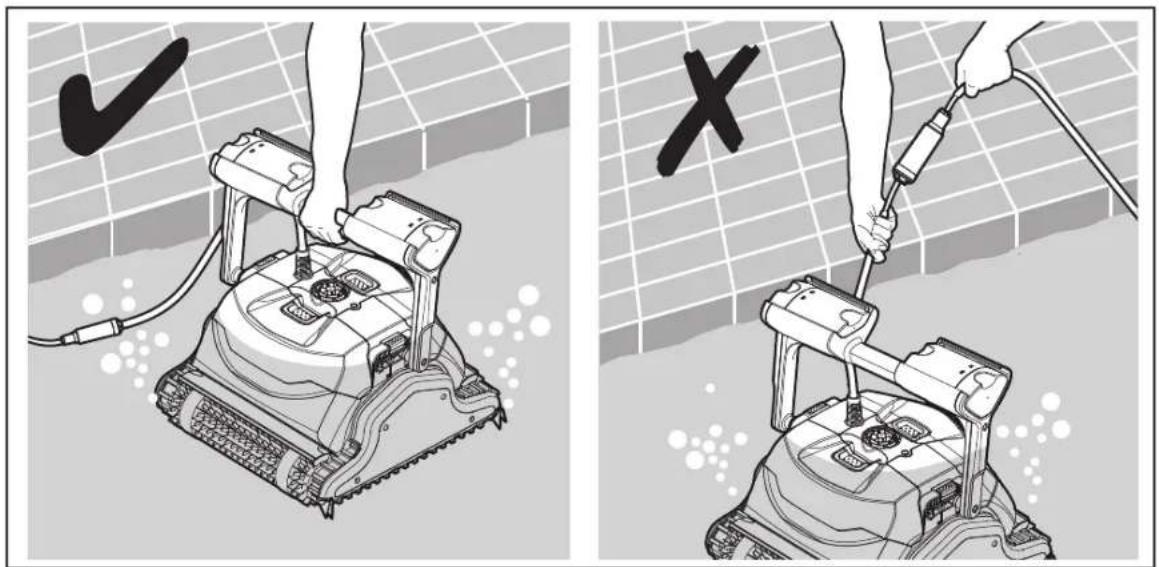

Utilizando o cabo flutuante, traga o aspirador até à borda da piscina.
Utilizando a asa, retire o aspirador da piscina.
NÃO RETIRE O ASPIRADOR DA PISCINA UTILIZANDO O CABO.
6. MANUTENÇÃO DE ROTINA
Desligue a fonte de alimentação da tomada.
Nota: Nao deixe que os cartuchos do filtro sequem antes de os limpar.

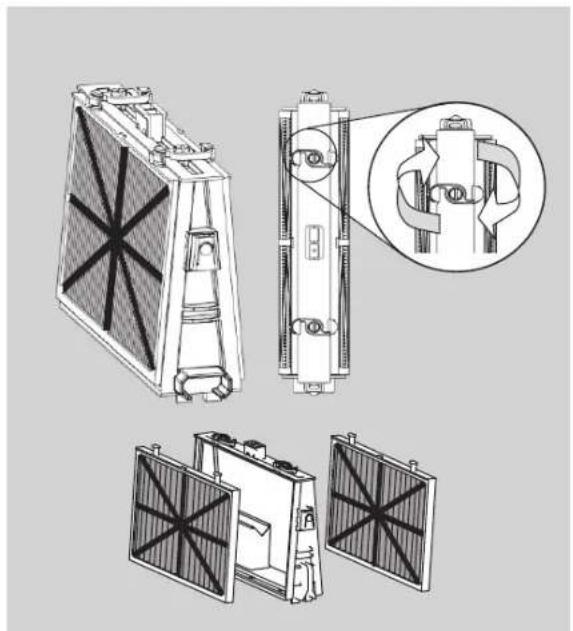

- Volte o aspirador de piscina de cabeça para baixo.
- Abra os grampos e retire os filtros.
- Limpe os filtros com uma mangueira.
- Montar novamente os elementos de filtragem

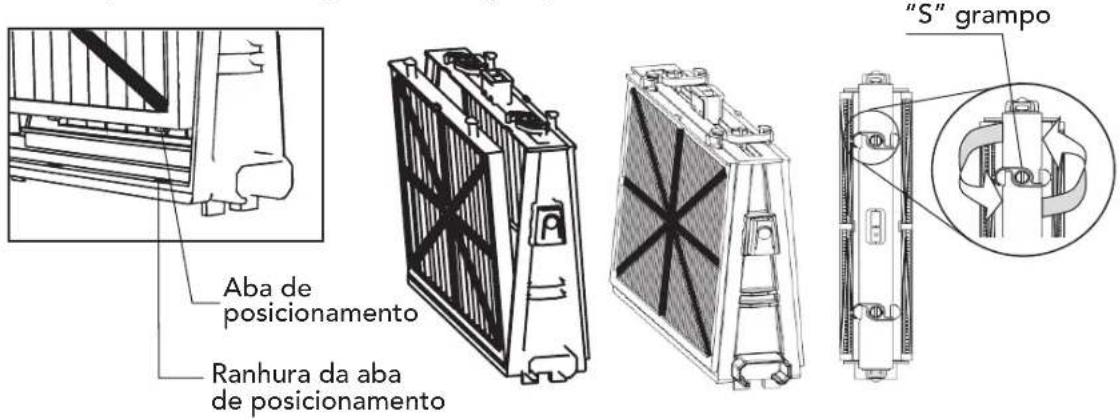

Insira as abas de posicionamento na parte inferior do elemento de filtragem nas suas ranhuras na armação de base, em seguida feche o grampo em "S".
Não force o encaixe dos filtros.


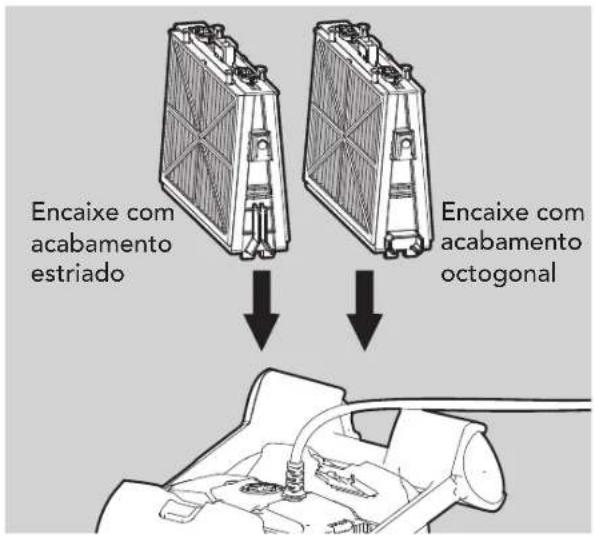

Encaixe com acabamento estriado Encaixe com acabamento octogonal
6.2. Desmontagem e limpeza do impulsor
Desligue a fonte de alimentação antes de qualquer atividade de manutenção.
Desmonte a tampa do impulsor, limpe ao redor da sua carcaça e volte a montar.
7. ARMAzENAMENTO FORA DE ÉPOCA
Se o aspirador de piscina não for utilizado por um longo período, execute as seguintes fases de armazenamento:
- Certifique-se que não permanece nenhuma água no aspirador de piscina
- Limpe cuidadosamente o cartuchos e insira-os na sua posição
- Enrole o cabo de modo a que fique sem torções e coloque-o sobre o Caddy
- Guarde o limpador de piscinas na vertical sobre o Caddy, numa área protegida do sol/chuva/geada diretos a uma temperatura entre os 5°-45°C / 41°-113°F
8. RESOLUÇÃO DE PROBLEMAS
Se as soluções sugeridas não resolverem o problema, contacte o seu revendedor
| Problema Solução | |
| O aspirador de piscina não se desloca | 1. Verifique se o cabo da fonte de alimentação está conectado corretamente na tomada. Verifique a alimentação à tomada e conecte novamente o limpador de piscinas2. Certifique-se de que a tomada elétrica está a funcionar corretamente e que não fez acionar o disjuntor na caixa de fusíveis3. Desligue (OFF) a fonte de alimentação. Aguarde 30 segundos e então ligue-a novamente4. Desligue a fonte de alimentação da tomada. Abra a tampa do impulsor e verifique que não existe nada preso no impulsor |
| O aspirador de piscina desloca-se, mas não limpa a piscina | 1. Limpe os filtros dos cartuchos2. Após o aspirador de piscina começar a deslocar-se observe-o durante vários minutos e certifique-se que este mantém-se em movimento. Se ele parar de se deslocar, verifique o impulsor e o sistema de tração para verificar se estão lá presos quaisquer detritos |

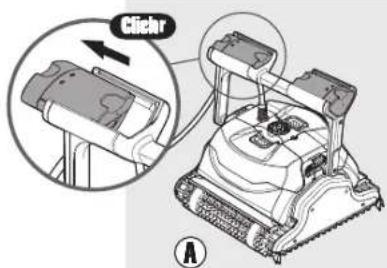

| O aspirador de piscina limpa apenas uma parte da piscina | 1. Certifique-se que o cabo tem folga suficiente para o aspirador alcançar toda a piscina2. Limpe os filtros dos cartuchos3. Somente para oClassic 9:Você poderá melhorar a cobertura da piscina, ajustando o flutuador da pega. Para a cobertura ideal da piscina, o limpador de piscinas deve girar no chão num ângulo de 90° (o limpador de piscinas gira duas vezes antes de completar a virada de 90°).Se o limpador de piscinas gira num ângulo maior do que 90°, puxe o flutuador da pega na entrada lateral do cabo (A)Se o limpador de piscina não completar um giro de 90°, puxe o flutuador da pega no lado oposto à entrada lateral do cabo (B)4. Verifique as escovas para ver se elas estão obstruídas ou gastas |
| O aspirador de piscina flutua em vez de se posicionar no fundo da piscina | 1. Tente remover o ar novamente2. Com o aspirador de piscina na água, esprema a escova combinada/Wonder para se certificar que elas são completamente absorventes de água |
| O cabo tem torções 1. | Para remover os torções deve esticar o cabo completamente e deixá-lo exposto ao sol por pelo menos um dia2. Limpe os filtros dos cartuchos |
| O aspirador de piscina não sobe as paredes | 1. Limpe os filtros dos cartuchos2. Verifique o nível dos produtos químicos da água. Níveis impróprios podem permitir o crescimento de algas, tornando as paredes escorregadias. Se for esse o caso, ajuste os níveis e esfregue as paredes3. Certifique-se que as escovas não estão gastas4. Somente para oTop 9: Certifica-se que o modo de subida de parede não foi cancelado através da unidade de controlo remoto |


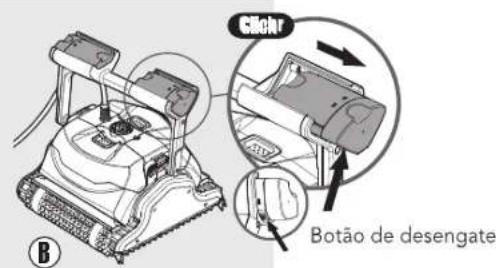

Click Botão de desengatePara colocar os flutuadores de volta à sua posição original: enquanto pressiona o botão de desengate na base do flutuador da pega - empurre o flutuador da pega de volta.
