Dolphin Evolution 50 - Aspirateur robot MAYTRONICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot de piscine
Marque	Maytronics
Modèle	Dolphin Evolution 50
Protection du moteur	IP68
Profondeur minimale d'eau	0,80 m
Profondeur maximale d'eau	5 m
Alimentation électrique (entrée)	100-250 V AC, 50-60 Hz, 180 W
Alimentation électrique (sortie)	<30 V DC
Indice de protection du bloc d'alimentation	IP54
Système de filtration	4 cartouches filtrantes (filtre filet standard, ultrafin en option)
Types de brosses	Brosse combinée (tous revêtements), brosse PVC (béton, PVC, fibre de verre), Wonder brosse (céramique lisse)
Réglage de la poignée	Angle réglable pour optimisation du nettoyage et contrôle de la vitesse
Température d'eau recommandée	6 à 34 °C
pH de l'eau recommandé	7,0 - 7,8
Chlore maximum	4 ppm
NaCl maximum	5 000 ppm
Fonction de nettoyage	Nettoyage du fond, des parois et de la ligne de flottaison
Cycle de nettoyage	Automatique jusqu'à la fin du cycle
Nettoyage des filtres	Cartouches amovibles et lavables à l'eau (ne pas laisser sécher avant nettoyage)
Entretien de l'impulseur	Démontage du couvercle pour nettoyage périodique
Stockage hors saison	Vider l'eau, nettoyer les filtres, enrouler le câble, ranger verticalement à l'abri du soleil et du gel (5-45°C)
Sécurité	Utiliser uniquement le bloc d'alimentation fourni ; prise protégée par disjoncteur différentiel ; éloigner de l'eau ; ne pas entrer dans la piscine pendant le fonctionnement ; débrancher avant entretien

FOIRE AUX QUESTIONS - Dolphin Evolution 50 MAYTRONICS

Pourquoi le robot ne roule-t-il pas après la mise en marche ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne (disjoncteur non déclenché). Éteignez l'appareil (OFF), attendez 30 secondes, puis rallumez. Si le problème persiste, débranchez et inspectez l'impulseur pour un blocage éventuel.

Le robot roule mais ne nettoie pas efficacement la piscine

Nettoyez les cartouches filtrantes. Observez le robot pendant les premières minutes : s'il s'arrête, vérifiez l'impulseur et le système d'entraînement pour des débris.

Pourquoi le robot ne nettoie-t-il qu'une partie de la piscine ?

Assurez-vous que la longueur du câble est suffisante pour atteindre tous les coins. Nettoyez les filtres. Pour le modèle Classic 9, ajustez le flotteur de la poignée : si le robot pivote à plus de 90°, tirez le flotteur du côté du câble ; si moins de 90°, tirez-le du côté opposé.

Le robot flotte au lieu de se poser au fond de la piscine

Tentez d'évacuer l'air en pressant les brosses (si elles contiennent des éponges) après les avoir immergées pour qu'elles absorbent de l'eau.

Comment éliminer les nœuds dans le câble flottant ?

Déroulez complètement le câble et laissez-le au soleil pendant au moins une journée pour qu'il se détende. Nettoyez également les filtres.

Le robot ne grimpe pas sur les parois de la piscine

Nettoyez les filtres. Vérifiez les niveaux chimiques de l'eau (pH, chlore) : une eau déséquilibrée favorise les algues rendant les parois glissantes. Si nécessaire, frottez les parois et ajustez les produits. Vérifiez aussi l'usure des brosses. Pour le Top 9, assurez-vous que le mode de montée n'a pas été désactivé par télécommande.

Quelle est la procédure pour nettoyer les cartouches filtrantes ?

Débranchez l'alimentation. Ouvrez les couvercles des filtres sur les côtés du robot, retirez les cartouches, nettoyez-les au tuyau d'arrosage (ne pas les laisser sécher avant). Remontez en insérant les pattes dans les rainures et en fermant les attaches.

Comment démarrer le robot pour la première fois ?

Déroulez entièrement le câble pour éviter les nœuds. Réglez l'angle de la poignée en diagonale pour des résultats optimaux. Placez le bloc d'alimentation à au moins 3 m du bord, au milieu de la longueur de la piscine. Branchez le câble flottant et mettez sous tension après avoir immergé le robot au fond.

Comment ranger le robot en fin de saison ?

Videz toute l'eau du robot. Nettoyez soigneusement les cartouches filtrantes et remettez-les en place. Enroulez le câble sans nœuds. Rangez le robot verticalement sur son Caddy, à l'abri du soleil direct, de la pluie et du gel, dans un endroit entre 5°C et 45°C.

Quels sont les précautions d'installation électrique ?

Utilisez uniquement le bloc d'alimentation fourni. Branchez sur une prise protégée par un disjoncteur différentiel. Placez le bloc à plus de 3 m du bord de la piscine et éloignez-le des flaques d'eau. Ne jamais entrer dans l'eau pendant que le robot fonctionne et débranchez avant tout entretien.

MODE D'EMPLOI Dolphin Evolution 50 MAYTRONICS

Manuel d'utilisation .p. 11

IT

Manuel d'utilisation

Contenu

1. INTRODUCTION 12
2. SPECIFICATIONS 12
   3.AVERTISSEMENTS ET PRECAUTIONS. 12

3.1.Avertissements 12
3.2.Precautions 12

1. ELEMENTS DU NETTOYEUR DE PISCINE 13
2. UTILISATION DU NETTOYEUR DE PISCINE 14

5.1.Preparation 14

5.1.1 Reglage de l'angle de la poignee 14

5.2. Introduction du nettoeur dans la piscine 15
5.3. Retrait du nettoyeur de la piscine 16

6.EFFECTUEz LA MAINTENANCE ROUTINIÈRE. 17

6.1.Nettoyer le cartouches de filtrantes 17
6.2.Demonter et nettoyer de I'impulseur 18

1. STOCKAGE HORS SAISON 19
2. DEPANNAGE 20

Dolphin Explorer Classic 9 / Top 9

Manuel d'utilisation

1. INTRODUCTION

Merci d'avoir acheté ce robot nettoyeur de piscine de chez Maytronics.

Nous sommes convaçus que votre robot nettoyeur de piscine vous assurera un nettoyage crédible, convenable et rentable de votre piscine. Son filtrage fiable de toutes les piscines, son brossage actif et sarosse grimpant sur toutes les surfaces permettent d'assurer l'hygiene maximale de votre piscine.

Les robots nettoyeurs de piscine de Maytronics fournissent une technologie de nettoyage avancée, une performance de longue durée et une maintenance en toute simplicité. Vous et votre famille pourrez profiter en toute confiance d'une piscine entièrement propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0.80m / 2.6ft

Profondeur maximale: 5m / 16.4ft

Interrupteur numérique du bloc d'alimentation:

• Entrée - 100-250 CA VOLTS
  50-60 Hertz
  180 Watt
  Sortie - <30 VDC
  IP54

3. AVENTISSEMENTS ET PRECAUTIONS

3.1. Avertissements

Utilisez uniquement le bloc d'alimentation electrique qui vous a ete fouri à l'origine
Assurez-vous que la prise electrique est protégée par un disjoncteur de fuite à la terre
Eloignez le bloc d'alimentation des flaques d'eau
Positionnez le bloc d'alimentation a au moins 3m / 10ft du bord de la piscine
N'entrez pas dans la piscine lorsque le nettoyeur est en marche
- Débranche l'alimentation électrique avant tout entretien du robot

3.2. Precautions

Lorsqu'il n'est pas utilisé, entreprises le nettoyeur de piscine sur son Caddy dans un lieu ombragé. N'utilisez le nettoyeur de piscine que lorsque les conditions de l'eau sont les suivantes:

Chlore Max 4 ppm
pH 7,0 - 7,8
Température 6-34°C / 43-93°F
NaCl Maximum = 5000 ppm

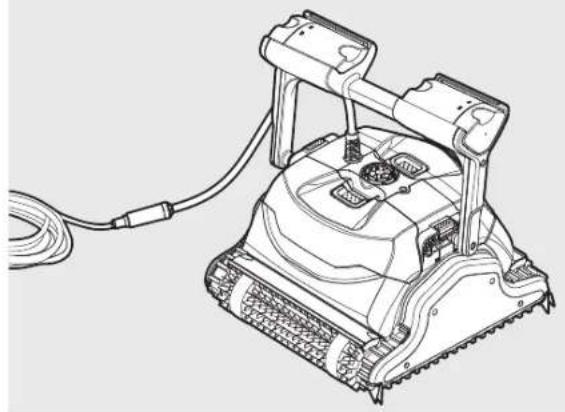

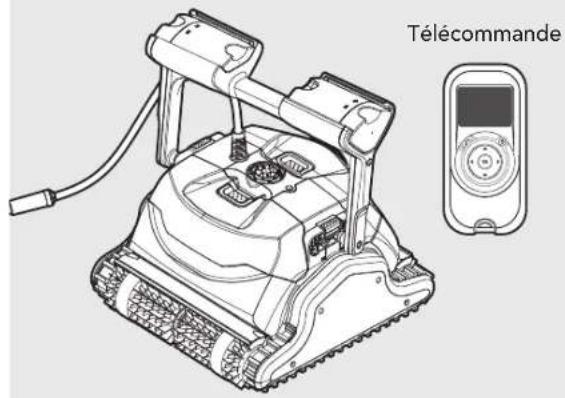

4. ELEMENTS DU NETTOYEUR DE PISCINE

Dolphin Explorer Classic 9

Dolphin Explorer Top 9

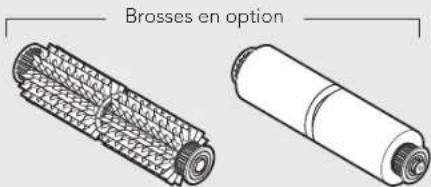

Brosses
Brosse combinée

Brosse adaptée à tous revêtements de parois, ideale pour le nettoyage de la plupart des piscines.

Brosse PVC pour béton, PVC, fibre de verre et revêtement.

Wonder Brosse pour ceramiques lisses.

Brosse combinée

Brosse adaptée à tous revêtements de parois, ideale pour le nettoyage de la plupart des piscines.

Brosse PVC pour béton, PVC, fibre de verre et revêtement.

Wonder brosse pour ceramiques lisses.

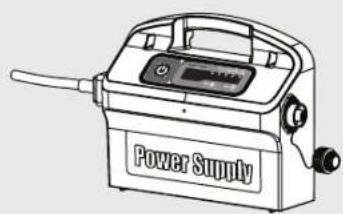

Bloc d'alimentation électrique

Filtration

Cartouches avec filtre fillet (X4) Filtre ultrafin (X4)

(En option)

5. UTILISATION DU NETTOYEUR DE PISCINE

Le nettoyeur de piscine est très simple à utiliser. Il suffit de lemettre dans la piscine et de s'assurer qu'il soit bien posé au fond de la piscine. Allumez-le (ON) et laissez-le faire son travail.

5.1. Preparation

Avant d'utiliser pour le première fois le nettoyeur de piscine, effectuez les étapes suivantes:

Deroulez le cable et etirez-le entierement pour qu'il n'ait pas de pris.

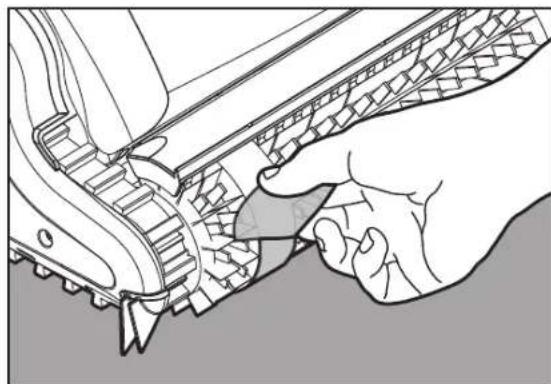

Les petits modeles sont fournis avec un couvercle en plastique sur les brosses.

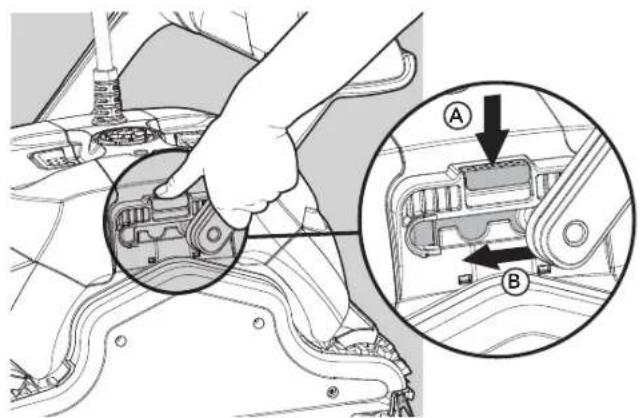

5.1.1. Réglage de l'angle de la poignée

La poignée du robot doit être ajustée et verrouillée en diagonale afin d'assurer des résultats de nettoyage optimaux.

L'angle de la poignée peut être également ajusté pour déterminer la vitesse à laquelle le robot avance le long de la ligne de flottaison.

Pour régler l'angle de la poignée:

A. Pressez le loquet vers le bas et maintenez-le en position appuyee.
B. Déplacez la manette jusqu'à la position désirée et relâchéez le loquet pour maintenir la poignée en place.

Positionnez le bloc d'alimentation de manière à ce qu'il soit à peu près au milieu de la longueur de la piscine à une distance de 3m / 10ft.

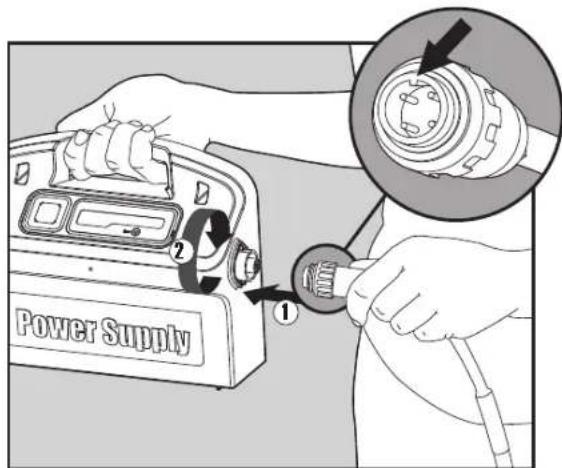

Branchez le cable flottant à l'alimentation en introduisez-le à l'aide de l'encoche dans le connecteur (1) et alignez-le avec la rainure de la prise du bloc d'alimentation; ensuite, tournez dans le sens des aiguilles d'une montre (2).

Branchez le bloc d'alimentation et laissez-le en position OFF.

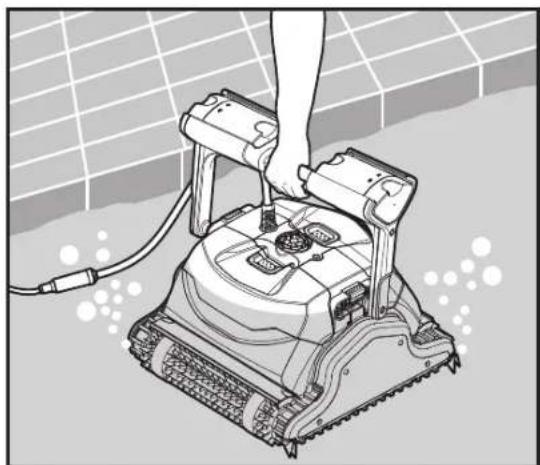

5.2. Introduction du nettoyeur dans la piscine

Si vous nettoyeur de piscine est équipé de brosses contenant des éponges, plongez les brosses dans l'eau et presssez-les de manière à ce qu'elles absorbent de l'eau la première fois que vous utilisez le nettoyeur de piscine, ou si les brosses se sont desschéées entre deux usages.

Libérez le nettoyeur de piscine et laissez-le couler vers le fond de la piscine.

Assurez-vous que rien ne gène le cable de flottaison.

Pour éviter les pris dans le cable de flottaison, mettez à l'eau assez de longueur de cable pour que le nettoyeur puisse atteindre le coin le plus éloigné de la piscine.

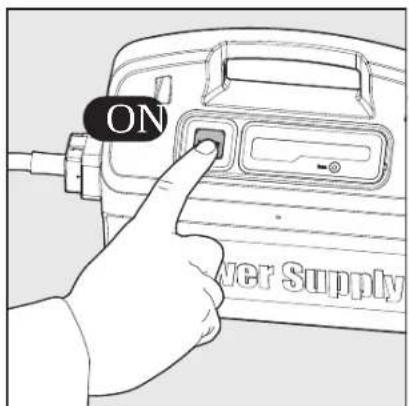

Mettez l'appareil sous tension (ON).
Le nettoyeur de piscine fonctionnera jusqu'à ce qu'ilatteigne la fin du cycle de nettoyage.

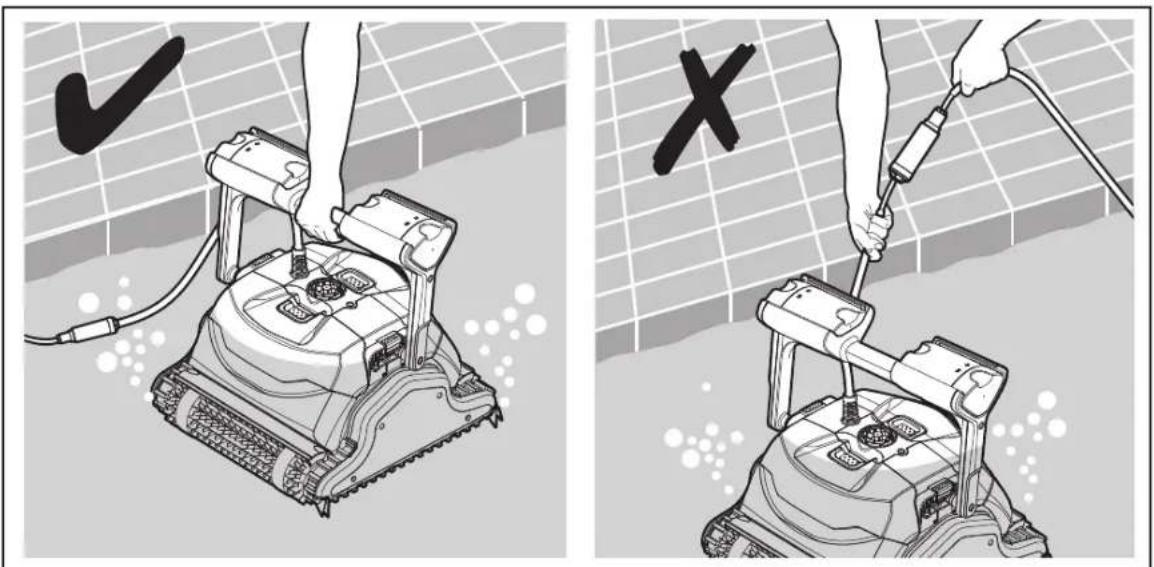

5.3. Retrait du nettoyeur de la piscine

Coupez le courant (OFF) et débranchez le bloc d'alimentation.

A l'aide du cable de flottaison, ramenez le nettoyeur de piscine au bord de la piscine.
A l'aide de la poignee, sortez le nettoyeur de la piscine.

NE PAS RETIRER LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE.

6. EFFECTUEZ LA MAINTENANCE ROUTINIÈRE

6.1. Nettoyage des cartouches filtrantes

Débranche l'alimentation électrique avant le nettoyage.

Remarque: Ne laissez pas secher les cartouches des filtres avant de proceder au nettoyage.

1. Ouvrez les couvercles des filtres et retirez les cartouches des deux cots du robot.
2. Ouvrez les attaches et retirez les filtres.

1. Nettoyez les filtres avec un tuyau.

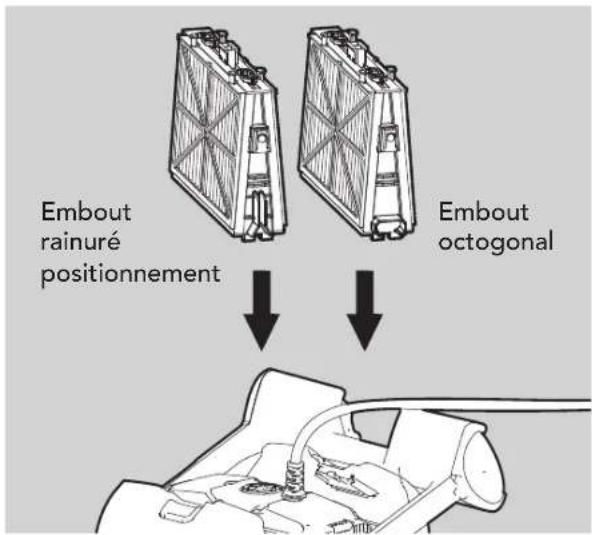

1. Remontage des éléments des filtres
   Insérez les pattes de positionnement au bas de l'élement du filtré dans leurs rainures sur le chassin de base, puis fermez l'attache « S »

Réinstallé les chassin de base avec des filtres selon le schéma.

Ne forcez pas sur les filtres pour lesmettre en place.

6.2. Démoner et nettoyer de l'impulseur

Débranche l'alimentation électrique avant le nettoyage.

Demontez le couvercle de l'impulseur et nettoyez autour du boitier, puis réassembléz.

(Utilisez un tournevis à tête Phillips).

Si le nettoyeur de piscine n'est pas utilisé pendant une période prolongée, veuillez l'entreposer de la manière suivante:

Assurez-vous qu'il n'y a plus d'eau dans le nettoyeur de piscine
Nettoyez à fond les cartouches de filtrage et remettez-les en place
- Rembobinez le cable sans y faire de pris et placez-le sur le Caddy
- Rangez le robot nettoyeur en position verticale sur son Caddy, à l'abri de la lumière solaire directe, de la pluie et du gel, dans un lieu dont la température se situe entre 5^ et 45^ ( 41^ et 113^ ).

8. DEPANNAGE

Si les solutions suggerées ne résolvent pas le problème, veuillez contacter vorte revendeur

Problème Solution
Le nettoyeur de piscine ne rouge pas	1. Assurez-vous que le cable d'alimentation électrique est correctement branché à la prise de secteur: vérifie l'arrivée du courant dans la prise et rebranche le robot nettoyeur de piscine2. Assurez-vous que la prise de courant fonctionne bien et que le disjoncteur n'a pas sauté3. Eteignez l'appareil (OFF). Patientez 30 secondes puis rallumez-le4. Débranchez le bloc d'alimentation. Ouvrez le couvercle de l'impulseur et assurez-vous que rien n'est bloqué dans l'impulseur
Le nettoyeur de piscine rouge mais ne nettoie pas la piscine	1. Nettoyez les filtres des cartouches2. Dès que le nettoyeur de piscine démarre observez-le pendant quelques minutes et assurez-vous qu'il poursuit son mouvement. S'il s'accête de bouger vérifie l'impulseur et le système d'entrainment pour voir si des débris n'y sont pas bloqués
Le nettoyeur de piscine ne nettoie qu'une partie de la piscine	1. Vérifie que le cable est assez long pour que le nettoyeur attigne tous les coins de la piscine2. Nettoyez les filtres des cartouches3. Avec le Classic 9 seulement: vous pouvez améliorer la couverture de balayage de la piscine en réglient le flotteur de la poignée. Pour une couverture optimale, le robot nettoyeur de piscine doit pivoter au sol à 90° (il effectue l'angle droit en deux fois).Si le robot nettoyeur de piscine pivote à plus de 90°, tirez le flotteur de la poignée du côte de l'arrivée du cable (fig. A)Si le robot nettoyeur pivote à moins de 90°, tirez le flotteur de la poignée du côte opsoé à l'arrivée du cable (fig. B).4. Vérifie les brosses pour vous assurer que rien ne les bloque et qu'elles ne sont pas usagées
Le nettoyeur de piscine flotte au lieu de se poser au fond de la piscine	1. Tentez à nouveau d'en sortir de l'air2. Le nettoyeur de piscine étant dans l'eau, pressez l'élément combiné Brosse/Wonder Brosse pour vous assurer qu'il absorbe l'eau
Le cable comporte des pris 1.	Pour éliminer les pris, tendez le cable entièrement et laissez-le au soleil pendant au moins une journée2. Nettoyez les filtres des cartouches
Le nettoyeur de piscine ne grimpe pas aux parois de la piscine	1. Nettoyez les filtres des cartouches2. Vérifie le niveau des produits chimiques dans l'eau. Des niveaux inappropriés risquent de permettre la croissance d'algues qui rendent les parois glissantes. Dans ce cas, ajustez les niveaux et frottez les parois3. Vérifie que les brosses ne sont pas usagées4. Avec le Top 9 seulement: Vérifie que le mode de montée sur les parois n'a pas été annulé par la télécommande

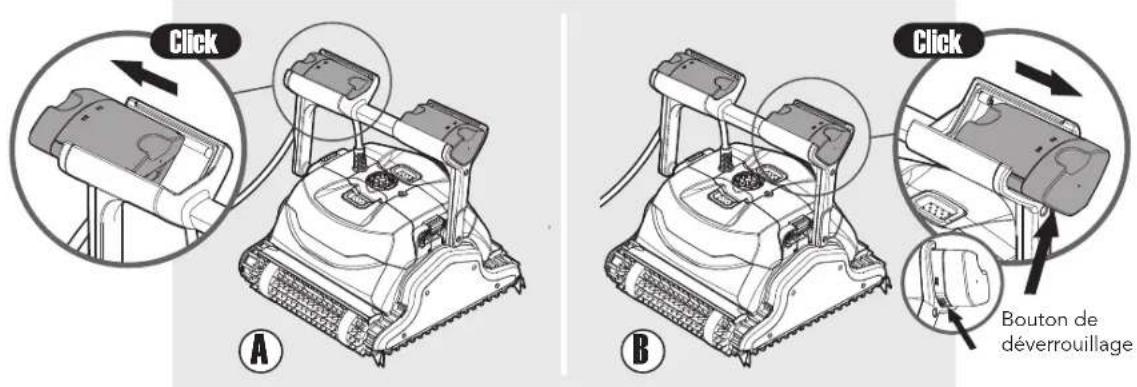

Pour remettre les flotteurs en position initiale, poussech chacun d'eux pespectivement en arrriere tout en appuyant sur le bouton de déverrouillage situé à sa base.
