Marca	Maytronics
Modello	Dolphin Hydro 40
Tipo di prodotto	Aspirapolvere robot pulitore per piscina
Protezione del motore	IP68
Profondità minima	0,80 m
Profondità massima	5 m
Alimentazione elettrica (ingresso)	100-250 V CA, 50-60 Hz, 180 W
Alimentazione elettrica (uscita)	<30 V CC
Classe di protezione dell'alimentatore	IP54
Filtrazione	Cartucce filtranti rimovibili (4 filtri a rete inclusi, opzione filtri ultra fini)
Tipo di spazzole	Spazzola adatta a tutti i rivestimenti (PVC, cemento, fibra di vetro, ceramica liscia)
Spazzole opzionali	Spazzola PVC, Wonder spazzola, Spazzola combinata
Ciclo di pulizia	Automatico, durata variabile
Manutenzione ordinaria	Pulizia dei filtri dopo ogni utilizzo, pulizia della girante se necessario
Conservazione fuori stagione	Posizione verticale, al riparo dal gelo e dal sole, tra 5°C e 45°C
Sicurezza	Scollegare prima della manutenzione, non entrare in acqua durante il funzionamento, alimentatore a 3 m dal bordo
Condizioni d'uso	Cloro max 4 ppm, pH 7.0-7.8, temperatura 6-34°C, NaCl max 5000 ppm

Domande frequenti - Dolphin Hydro 40 MAYTRONICS

Come avviare il robot pulitore per piscina Dolphin Hydro 40?

Posizionare il robot nella piscina, assicurarsi che poggi sul fondo, quindi accendere l'interruttore dell'alimentatore su ON. Il robot funzionerà automaticamente fino alla fine del ciclo.

Qual è la profondità minima richiesta per utilizzare il robot?

La profondità minima è di 0,80 m. Il robot non deve essere utilizzato in acqua meno profonda.

Come pulire le cartucce filtranti?

Scollegare l'alimentazione, aprire i coperchi dei filtri, rimuovere le cartucce, pulirle con un tubo da giardino, quindi reinstallarle inserendo le linguette di posizionamento nelle loro scanalature e chiudendo il fermaglio 'S'.

Cosa fare se il robot non si muove?

Verificare che il cavo di alimentazione sia collegato correttamente, che la presa funzioni e che l'interruttore non sia scattato. Spegnere, attendere 30 secondi, quindi riaccendere. Se il problema persiste, scollegare e aprire il coperchio della girante per verificare che non sia bloccata.

Come regolare l'angolo della maniglia del robot?

Premere il fermo verso il basso, spostare la maniglia nella posizione desiderata, quindi rilasciare il fermo per bloccare. L'angolo influenza la velocità del robot lungo la linea di galleggiamento.

Posso usare il robot se la piscina è trattata con cloro?

Sì, a condizione che il livello di cloro non superi 4 ppm, il pH sia tra 7,0 e 7,8, la temperatura tra 6 e 34°C e il livello di sale (NaCl) non superi 5000 ppm.

Come conservare il robot durante l'inverno?

Svuotare tutta l'acqua dal robot, pulire i filtri e rimetterli in posizione, avvolgere il cavo senza pieghe e riporre il robot verticalmente sul suo Caddy in un luogo al riparo da sole, pioggia e gelo, tra 5°C e 45°C.

Cosa fare se il robot non sale sulle pareti della piscina?

Pulire i filtri, controllare il livello dei prodotti chimici (le alghe rendono le pareti scivolose) e sostituire le spazzole se sono usurate.

Come smontare e pulire la girante?

Scollegare l'alimentazione, smontare il coperchio della girante con un cacciavite a testa Phillips, pulire intorno all'alloggiamento, quindi rimontare il coperchio.

Quali spazzole sono adatte al mio rivestimento della piscina?

Il robot viene fornito con una spazzola adatta a tutti i rivestimenti. Opzionalmente, è possibile utilizzare una spazzola PVC per cemento/PVC/fibra di vetro, una Wonder spazzola per ceramiche lisce o una spazzola combinata universale.

MANUALE UTENTE Dolphin Hydro 40 MAYTRONICS

Istruzioni per l'uso ...... p. 21

ES

Istruzioni per l'uso

Contents

1. INTRODUZIONE....22

2. SCHEDA TECHNICA 22

3. AVVERTENZE E PRECAUZIONI 22

3.1. Avvertenze 22

3.2. Precauzioni....22

1. PARTI DI RICAMBIO PER PULITORE 23

2. UTILIZZAZIONE DEL PULITORE....24

5.1.Installazione....24

5.1.1. Regolazione dell'angolo di impugnatura 24

5.2. Immergete il pulitore nella piscina....25

5.3. Estrazione del pulitore dalla piscina 26

1. MANUTENZIONE DI RUTINA 27

6.1. Pulizia della cartucce filtro 27

6.2. Smontaggio e pulizia della girante 28

1. MANUTENZIONE FUORI STAGIONE 29

2. DIAGNOSTICA....30

Dolphin Explorer Classic 9 / Top 9

Istruzioni per l'uso

1. INTRODUZIONE

Vi ringraziamo per aver acquistato un pulitore per piscina robotico della Maytronics.

Con il pulitore robotico della Maytronics la pulizia della vostra piscina sarà garantita, comoda ed economica. Il filtraggio garantito in tutte le condizioni, lo spazzolamento vigoroso e la capacità delle spazzole di scalare tutti i tipi di di superficie massimizzano l'igiene della piscina.

Il pulitore per piscina robotico della Maytronics fornisce una tecnologia di pulizia avanzata, prestazioni di lunga durata e facile manutenzione. Potrete nuotare con la vostra famiglia senza pensieri, certi che la vostra piscina è veramente pulita.

2. SCHEDA TECHNICA

Protezione del motore: Codice IP 68

Profondità minima: 0.80m/2.6ft

Profondità massima: 5m/16.4ft

Alimentatore digitale switching

• Ingresso - 100-250 Volt CA
50-60 Hertz
• 180 Watt
• Ustica - < 30 VCC
IP 54

3. AVVERTENZE E PRECAUZIONI

3.1. Avvertenze

• Usare soltanto il trasformatore originariamente fornito.
• Assicurarsi che la presa elettrica sia protetta da un interruttore differenziale o da un interruttore termico
  • Non lasciare il trasformatore in acqua stagnante
• Tenere il trasformatore ad almeno 3m/10ft dall'orlo della piscina
  • Non entrare in piscina mentre il pulitore è in funzione
  • Staccare il trasformatore prima di effettuare la manutenzione

3.2. Precauzioni

Quando non in uso tenere il pulitore all'ombra sul Caddy.

Usare il pulitore soltanto quando l'acqua è nelle seguenti condizioni:

Cloro Massimo 4 ppm

pH 7.0 - 7.8

Temperatura 6 – 34 °C (43-93 °F)

NaCl Massimo = 5000 ppm

4. PARTI DI RICAMBIO PER PULITORE

▶ Spazzole

Spazzola combinata

Spazzola che si arrampica su tutte le superfici. Ideale per la maggior parte delle superfici della piscina.

Spazzole opzionali

Spazzola PVC

per cemento, PVC, vetroresina e liner.

per rivestimenti in ceramica liscia.

Spazzola combinata

Spazzola che si arrampica su tutte le superfici. Ideale per la maggior parte delle superfici della piscina.

Spazzole opzionali

Spazzola PVC

per cemento, PVC, vetroresina e liner.

Spazzola "Wonder Brush" per rivestimenti in ceramica liscia.

▶ Alimentatore elettrico

▶ Filtrazione

Cartucce con filtro a rete (X4)

Filtro ultra-fine (X4)
(opzionale)

5. UTILIZZAZIONE DEL PULITORE

Il pulitore è di facile uso. Basta metterlo nella piscina e assicurarsi che sia posizionato sul fondo nella maniera corretta. Accenderlo e lasciarlo operare.

5.1. Installazione

Prima di usare il pulitore per la prima volta eseguire le seguenti operazioni:

Srotolare il cavo e stenderlo per intero.

Alcuni modelli sono forniti con coperture di plastica per le spazzole. Queste devono essere rimosse prima dell'uso.

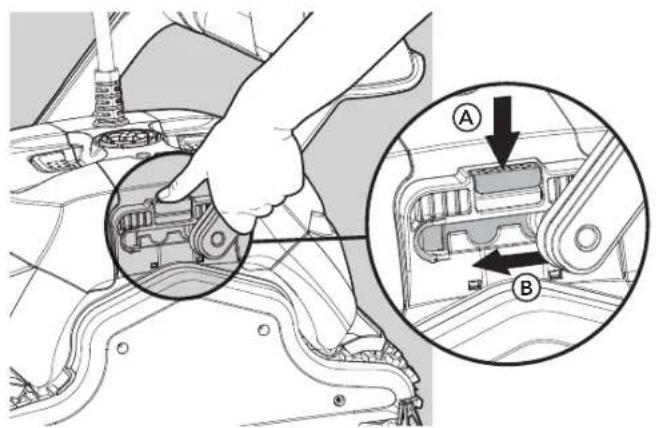

5.1.1. Regolazione dell'angolo di impugnatura

L'impugnatura del robot deve essere regolata e bloccata in diagonale al fine di garantire risultati di pulizia ottimali.

L'angolo dell'impugnatura deve inoltre essere regolato per determinare la velocità di avanzamento del robot lungo la linea di livello dell'acqua.

Per regolare l'angolo dell'impugnatura:

A. Premere la serratura verso il basso e tenerla in posizione.

B. Spostare l'impugnatura nella posizione desiderata e rilasciare la serratura per bloccare l'impugnatura.

Collocare il trasformatore approssimativamente al centro del lato più lungo della piscina ad una distanza di 3m/10ft.

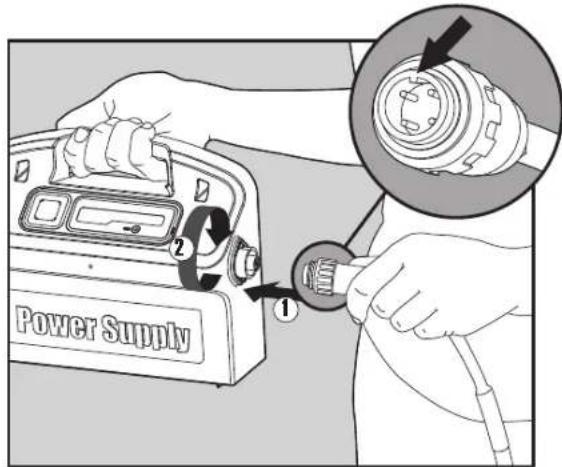

Attaccare il cavo galleggiante al trasformatore allineando la tacca del connettore (1) con la scanalatura della presa del trasformatore e avvitare in senso orario (2).

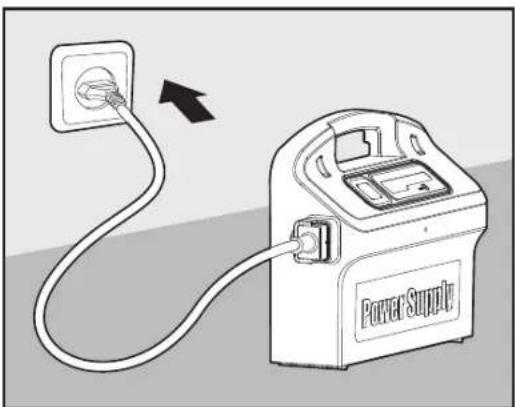

Attaccare il trasformatore e lasciarlo spento.

5.2. Immergete il pulitore nella piscina

Se il pulitore è dotato di spazzole spugnose, immergerle nell'acqua e strizzarle per renderle in grado di assorbire l'acqua se è la prima volta che il pulitore viene usato o se le spazzole si sono asciugate tra un uso e l'altro.

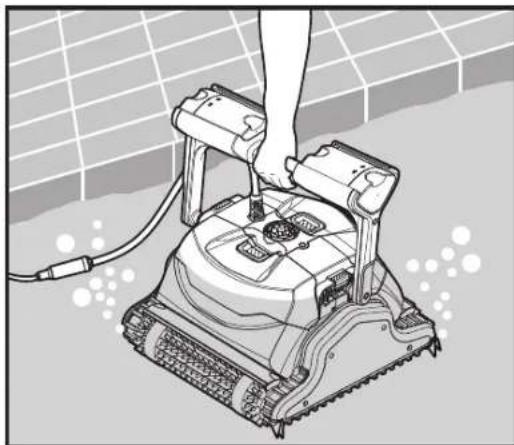

Gettare il pulitore in acqua e lasciare che si posi sul fondo della piscina.

Accertarsi che il cavo galleggiante sia in grado di muoversi liberamente.

Per evitare che il cavo galleggiante si attorcigli, metterne in acqua quanto necessario a permettere al pulitore di raggiungere anche l'angolo della piscina più lontano.

Inserite il trasformatore.

Il pulitore ora si metterà in funzione ed eseguirà il suo programma di pulizia fino alla fine.

5.3. Estrazione del pulitore dalla piscina

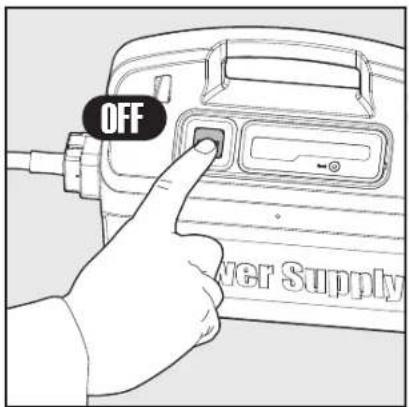

! Spegnere e staccare il trasformatore.

Usando il cavo galleggiante, tirare il pulitore verso il bordo della piscina.

Usando l'impugnatura, tirare il pulitore fuori dalla piscinal.

6. MANUTENZIONE DI RUTINA

6.1. Pulizia delle cartucce filtro

⚠️ Spegnere e staccare il trasformatore.

Nota: Non lasciare che le cartucce filtro si asciughino prima della pulizia.

1. Aprire i telai del filtro e rimuovere le cartucce da entrambi i lati del robot.
2. Aprire i fermagli e rimuovere i filtri.

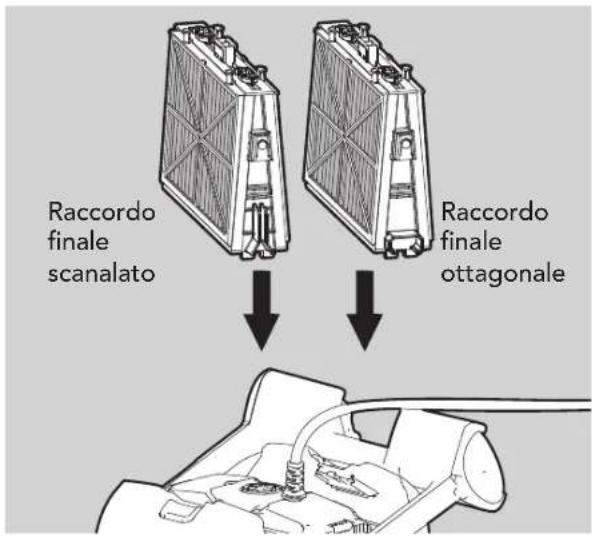

1. Rimontaggio degli elementi filtro.

Inserire le alette di posizione del fondo del filtro nelle loro scanalature del telaio di base, poi chiudere i fermagli a "S".

Re-istallare i telai di base con i filtri secondo il diagramma.

Non forzare i filtri in posizione.

6.2. Smontaggio e pulizia della girante

Staccare l'alimentatore elettrico dalla rete prima di ogni attività di servizio.

Smontare il coperchio della girante e pulirne l'alloggiamento, poi rimontare.

(Utilizzare il cacciavite Phillips).

7. MANUTENZIONE FUORI STAGIONE

Se il pulitore viene messo via per un lungo periodo, eseguire le operazioni seguenti:

• Assicurarsi che non vi sia più acqua all'interno del pulitore
• Pulire accuratamente le cartucce filtranti e rimetterle a posto
• Arrotolare il cavo in modo che non sia attorcigliato e metterlo nel Caddy
- Stoccare il pulitore di piscine, dritto sul Caddy, in una zona protetta, lontano da luce solare diretta/pioggia/gelo, a una temperatura da 5°C a 45°C/ 41°-113°F

8. DIAGNOSTICA

Se le soluzioni suggerite non risolvono il problema contattare il vostro rivenditore.

Problema Soluzione
Il pulitore non si muove	1. Controlla che il cavo dell'alimentazione sia inserito a dovere nella presa dell'alimentazione. Controlla se arriva corrente alla presa e ricollega il pulitore di piscina2. Assicurarsi che la presa elettrica funzioni e che non abbia fatto scattare l'interruttore nel portafusibili3. Spegnere il trasformatore. Aspettare 30 secondi, quindi riaccenderlo4. Staccare il trasformatore. Aprite la girante e assicurarsi che non vi sia nulla incastrato
Il pulitore si muove ma non pulisce	1. Pulisci i filtri delle cartucce2. Quando il pulitore comincia a muoversi, tenerlo sotto osservazione per qualche minuto e accertarsi che continua a muoversi. Se si ferma controllare la girante e il sistema di azionamento per vedere se vi siano incastrati dei detriti
Il pulitore pulisce solo una parte della piscina	1. Accertarsi che vi sia tanto cavo da permettere al pulitore di raggiungere l'intera piscina2. Pulisci i filtri delle cartucce3. Solo per Classic 9: Puoi migliorare la copertura della piscina regolando il galleggiante del manico. Per la copertura ottimale della piscina il Pulitore di Piscina deve girare sul fondo a un angolo di 90° (il Pulitore di Piscina ruota due volte prima di completare il giro d'angolo di 90° ).Se il Pulitore di Piscina si gira con un angolo più ampio di 90° , tira in fuori il galleggiante del manico dalla parte dell'entrata del cavo (A).Se il Pulitore di Piscina non completa il giro di 90° , tira in fuori il galleggiante del manico dalla parte opposta a quella dell'entrata del cavo (B).4. Controllare se le spazzole sono bloccate o consumate
Il pulitore galleggia invece di restare sul fondo della piscina	1. Provare a rimuovere di nuovo l'aria dal pulitore2. Con il pulitore immerso nell'acqua strizzare la spazzola mista/spazzola "Wonder Brush" per assicurarsi che siano completamente assorbenti
Il cavo è attorcigliato	1. Per eliminare l'attorcigliamento, stendere il cavo e lasciarlo al sole per almeno una giornata2. Pulisci i filtri delle cartucce
Il pulitore non si arrampica sulle pareti	1. Pulisci i filtri delle cartucce2. Controllare il livello delle sostanze chimiche nell'acqua. Livelli sbilanciati permettono la crescita di alghe rendendo le pareti scivolose. In questo caso, correggere i livelli e pulire a fondo le pareti3. Accertarsi che le spazzole non siano consumate4. Solo per Top 9: Accertarsi che la modalità di scalo dei muri non sia stata cancellata con il telecomando

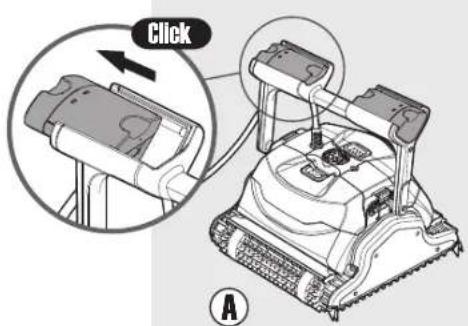

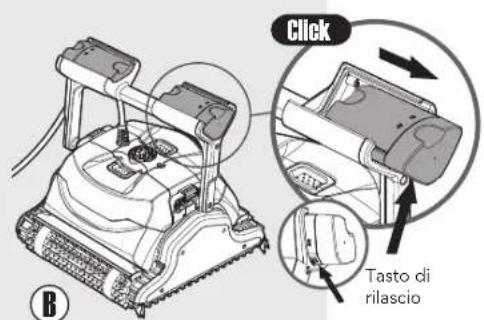

Per spostare i galleggianti di nuovo nella loro posizione originale: premendo il tasto di rilascio alla base del galleggiante del manico – spingi indietro il galleggiante del manico.
