MANUALE UTENTE Classic 4-UNI MAYTRONICS

Istruzioni per l'uso ......p. 23-33

ES

Pulitore per piscina robotico

Istruzioni per l'uso

Contents

1. Introduzione....24
2. SCHEDA TECHNICA 24
3. AVVERTENZE E PRECAUZIONI....24

3.1. Avvertenze ......24
3.2. Precauzioni....24

1. PARTI DI RICAMBIO PER PULITORE 25
2. UTILIZZAZIONE DEL PULITORE....26

5.1. Installazione ......26
5.2. Immergete il pulitore nella piscina....27
5.3. Estrazione del pulitore dalla piscina 28

1. PULIZIA DEL SACCHETTO FILTRANTE O DELLE CARTUCCE FILTRANTI..29

6.1. Rimozione e pulizia del sacchetto filtrante ....29
6.2. Sostituzione del sacchetto filtrante....30
6.3. Pulizia delle cartucce filtranti ....30
6.4. Pulizia della girante....32

1. Manutenzione fuori stagione....32
2. DIAGNOSTICA....33

Pulitore per piscina robotico

Istruzioni per l'uso

1. INTRODUZIONE

Vi ringraziamo per aver acquistato un pulitore per piscina robotico della Maytronics.

Con il pulitore robotico della Maytronics la pulizia della vostra piscina sarà garantita, comoda ed economica. Il filtraggio garantito in tutte le condizioni, lo spazzolamento vigoroso e la capacità delle spazzole di scalare tutti i tipi di di superficie massimizzano l'igiene della piscina.

Il pulitore per piscina robotico della Maytronics fornisce una tecnologia di pulizia avanzata, prestazioni di lunga durata e facile manutenzione. Potrete nuotare con la vostra famiglia senza pensieri, certi che la vostra piscina è veramente pulita.

2. SCHEDA TECHNICA

Protezione del motore: Codice IP 68

Profondità minima: 0.80m/2.6ft

Profondità massima: 5m/16.4ft

3. AVVERTENZE E PRECAUZIONI

3.1. Avvertenze

• Usare soltanto il trasformatore originariamente fornito.
• Assicurarsi che la presa elettrica sia protetta da un interruttore differenziale o da un interruttore termico
  • Non lasciare il trasformatore in acqua stagnante
• Tenere il trasformatore ad almeno 3 m/10 ft dall'orlo della piscina
  • Non entrare in piscina mentre il pulitore è in funzione
• Staccare il trasformatore prima di effettuare la manutenzione

3.2. Precauzioni

Quando non in uso tenere il pulitore all'ombra sul Caddy.

Usare il pulitore soltanto quando l'acqua è nelle seguenti condizioni:

Cloro	Massimo 4 ppm
pH	7.0 - 7.8
Temperatura	6°-34°C/43°-93°F
NaCl	Massimo = 5000 ppm

4. PARTI DI RICAMBIO PER PULITORE

Pulitore per piscina robotico modello Classic 4-UNI

Spazzola che si arrampica su tutte le superfici. Ideale per la maggior parte delle superfici della piscina.

Per rivestimenti in ceramica liscia.

▶ Filtrazione

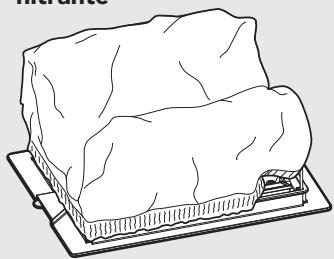

Coperchio inferiore e sacchetto filtrante

Telaio cartucce e 4 filtri ultrasottili

Filtri "Pulizie di Primavera"

Il pulitore è di facile uso. Basta metterlo nella piscina e assicurarsi che sia posizionato sul fondo nella maniera corretta. Accenderlo e lasciarlo operare.

5.1. Installazione

Prima di usare il pulitore per la prima volta eseguire le seguenti operazioni:

Srotolare il cavo e stenderlo per intero

Collocare il trasformatore approssimativamente al centro del lato più lungo della piscina ad una distanza di 3m/10ft.

Alcuni modelli sono forniti con coperture di plastica per le spazzole. Queste devono essere rimosse prima dell'uso.

Attaccare il cavo galleggiante al trasformatore allineando la tacca del connettore (1) con la scanalatura della presa del trasformatore e avvitare in senso orario (2).

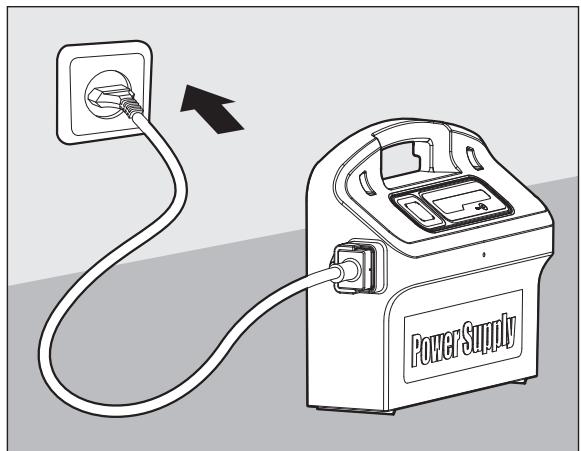

Attaccare il trasformatore e lasciarlo spento.

5.2. Immergete il pulitore nella piscina

Se il pulitore è dotato di spazzole spugnose, immergerle nell'acqua e strizzarle per renderle in grado di assorbire l'acqua se è la prima volta che il pulitore viene usato o se le spazzole si sono asciugate tra un uso e l'altro.

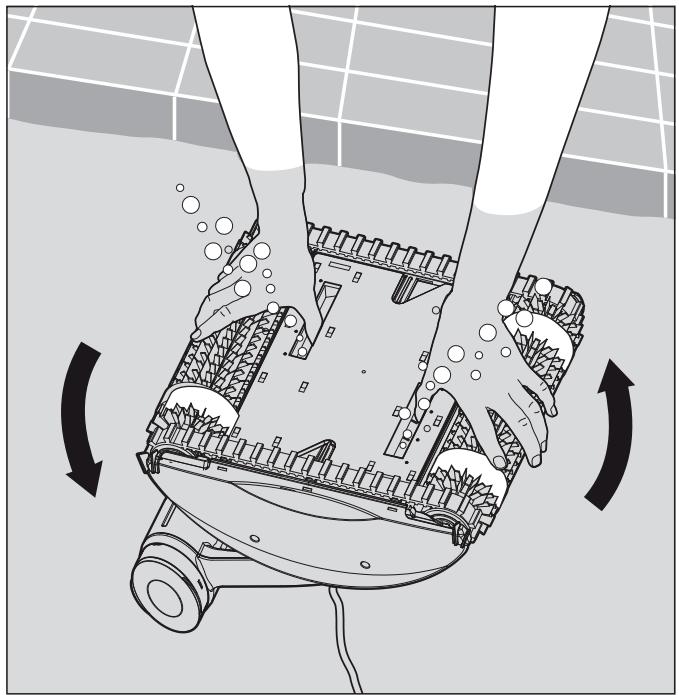

Tenendo il pulitore capovolto dentro l'acqua scuoterlo leggermente tenendo aperti con le dita gli sportelli di plastica del coperchio inferiore in modo da far uscire l'aria che si trova al suo interno. Continuare finché non vi saranno più bolle.

Gettare il pulitore in acqua e lasciare che si posi sul fondo della piscina.

Accertarsi che il cavo galleggiante sia in grado di muoversi liberamente.

Per evitare che il cavo galleggiante si attorcigli, metterne in acqua quanto necessario a permettere al pulitore di raggiungere anche l'angolo della piscina più lontano.

Inserite il trasformatore.

Il pulitore ora si metterà in funzione ed eseguirà il suo programma di pulizia fino alla fine.

5.3. Estrazione del pulitore dalla piscina

Spegnere e staccare il trasformatore.

Usando il cavo galleggiante, tirare il pulitore verso il bordo della piscina.

Usando l'impugnatura, tirare il pulitore fuori dalla piscina.

Mettere il pulitore sul bordo della piscina e fare scolare tutta l'acqua.

6. PULIZIA DEL SACCHETTO FILTRANTE O DELLE CARTUCCE FILTRANTI

A seconda del modello, il pulitore può avere un filtro tipo sacchetto o tipo cartuccia. Si consiglia di pulire il filtro alla fine di ogni programma di pulizia.

6.1. Rimozione e pulizia del sacchetto filtrante

Staccare il trasformatore.

Capovolgere il pulitore.

Aprire il coperchio inferiore.

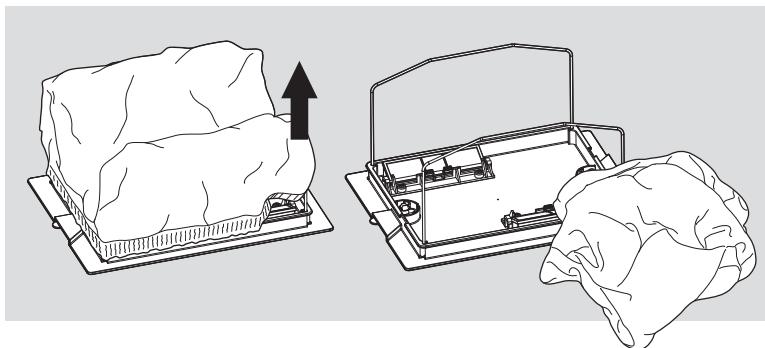

Estrarre il sacchetto filtrante.

Sciacquare il sacchetto filtrante sotto l'acqua corrente.

Si raccomanda di lavare periodicamente il sacchetto filtrante in lavatrice usando il programma per i capi delicati.

Pulire regolarmente le spazzole sotto l'acqua corrente.

6.2. Sostituzione del sacchetto filtrante

Mettere il sacchetto filtrante sul telaio in modo che la cinghia sia a metà del lato più corto.

Accertarsi che il sacchetto filtrante sia posizionato correttamente sul telaio.

6.3. Pulizia delle cartucce filtranti

Nota: Non fare asciugare completamente le cartucce filtranti prima di pulirle.

Staccare il trasformatore.

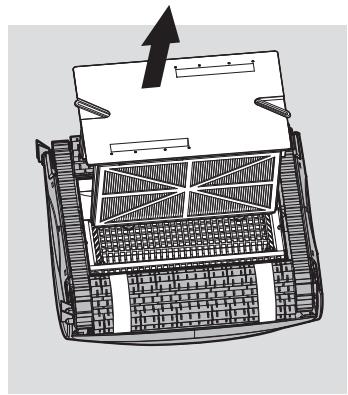

Tenendo il pulitore capovolto aprire il coperchio inferiore ed estrarlo.

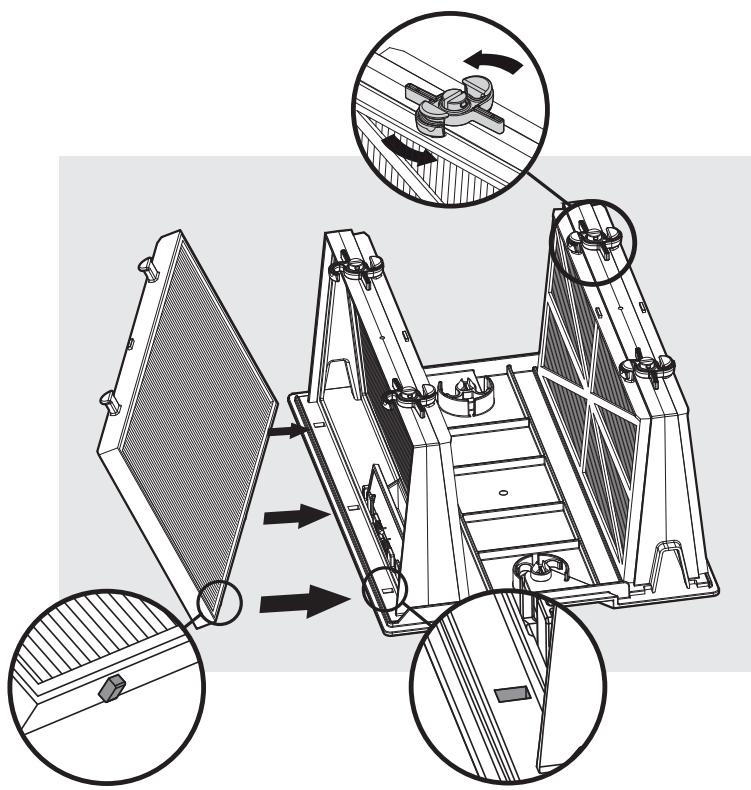

Aprire le clip ed estrarre i filtri.

Pulire i filtri sotto l'acqua corrente.

Inserire i filtri con il rivestimento di plastica verso l'esterno.

Inserire la cartuccia.

6.4. Pulizia della girante

Se la girante è ostruita da detriti, aprirla e rimuoverli.

Staccare il trasformatore.

Con un cacciavite svitare le due viti che si trovano sul coperchio della girante e rimuoverlo.

Eliminare eventuali detriti dalla girante.

Rimettere le viti a posto.

7. MANUTENZIONE FUORI STAGIONE

Se il pulitore viene messo via per un lungo periodo, eseguire le operazioni seguenti:

• Staccare dalla corrente elettrica il pulitore di piscine
• Assicurarsi che non vi sia più acqua all'interno del pulitore
• Pulire accuratamente il sacchetto o le cartucce filtranti e rimetterle a posto
• Arrotolare il cavo in modo che non sia attorcigliato e metterlo nel Caddy
• Stoccare il pulitore di piscine, dritto sul Caddy, o semplicemente a testa in giù sul pavimento, in una zona protetta. Lontano dalla luce solare diretta/pioggia/neve, a una temperatura da 5°C a 45°C/41° a 113°F

Se le soluzioni suggerite non risolvono il problema contattare il vostro rivenditore

Sintomo	Motivo possibile	Azione correttiva
1. Cavo attorcigliato o che si avvolge	Ostacolo nella piscinaCavo in eccesso nella piscinaSacchetto filtrante/cartuccia filtranti sporcaIn tutti i casi summenzionati	Rimuovere l'ostacolo nella piscina.Estrarre il cavo in eccesso dalla piscina.Pulire la Sacchetto filtrante/cartuccia filtranti.Srotolare il cavo e lasciarlo periodicamente al sole.
2. Pulitore per piscina si muove in circolo	Sporco bloccato nelle parti mobiliSacchetto filtrante/cartuccia filtranti intasataAlimentazione posizionata in modo erratoMontaggio errato del coperchio inferioreLe alghe o l'acqua della piscina non rientrano nelle specifiche	Rimuovere lo sporco dalle parti mobili.Pulire la Sacchetto filtrante/cartuccia filtranti.Mettere l'alimentazione in modo tale che Pulitore per piscina possa raggiungere tutte le pareti.Bloccare il coperchio inferiore nella posizione corretta.Correggere le condizioni di piscina e acqua.
3. Pulitore per piscina non raggiunge tutte le aree della piscina	Alimentazione posizionata in modo erratoLa maniglia non è posizionata secondo le condizioni della piscina	Mettere l'alimentazione in modo tale che Pulitore per piscina possa raggiungere tutte le pareti.Potete aumentare la copertura della piscina regolando la maniglia galleggiante. Per una copertura ottimale della piscina il Pulitore per piscina deve girare sul pavimento ad un angolo di 90° (il pulitore per piscina ruota due volte prima di completare la svolta di 90°).Se il Pulitore per piscina non completa un giro di 90°, spostate il galleggiante dal lato opposto del lato di entrata del cavo verso il centro della maniglia.Se il Pulitore per piscina si gira ad un angolo maggiore di 90°, spostate il galleggiante sul lato di entrata del cavo verso il centro della maniglia.
4. Pulitore per piscina non si arrampica sulle pareti	La Sacchetto filtrante/cartuccia filtranti è pienaAlghe sulle paretiTemperatura dell'acqua troppo bassaSpazzole usurateMattonelle di ceramica scivoloseDetriti catturati intorno al rotorePulitore per piscina troppo leggero, aria intrappolataLivello pH non adatto	Svuotare e lavare la Sacchetto filtrante/cartuccia filtranti.Spazzolare le pareti.Temperatura ideale dell'acqua tra 6°-34°C/43°-93°F.Sostituire le spazzole, contattare il rivenditore.Consultare il rivenditore per spazzole speciali.Rimuovere il tubo del rotore. Pulire il rotore.Rovesciare il Pulitore per piscina sott'acqua per estrarre l'aria intrappolata.Verificare che il livello del pH rientri tra 7 e 7.8.
5. I motori non funzionano	Rotore bloccatoSistema di movimento bloccatoProblema elettrico – unità motore, cavo o alimentazione	Rimuovere il tubo del rotore e pulire il rotore.Pulire cingoli e ruote.Consultare il rivenditore o il Centro servizi.
6. Pulitore per piscina non affonda	Aria intrappolata nella Sacchetto filtrante/cartuccia filtrantiLe spazzole di arrampicatura combinate speciali sono secche	Rovesciare il Pulitore per piscina sott'acqua per estrarre l'aria intrappolata. Lavare la Sacchetto filtrante/cartuccia filtranti.Aprire le due alette di ingresso nel coperchio inferiore per rimuovere lo sporco e/o l'aria intrappolata.Immergeteli spazzole in acqua.
7. L'alimentazione o la spia dell'alimentazione non funzionano	Non inserita correttamente o presa elettrica danneggiata	Controllare l'alimentazione alla presa e ricollegare il Pulitore per piscina.
