MANUAL DE UTILIZADOR Classic 4-UNI MAYTRONICS

Manual de Instruções ......p. 67-77

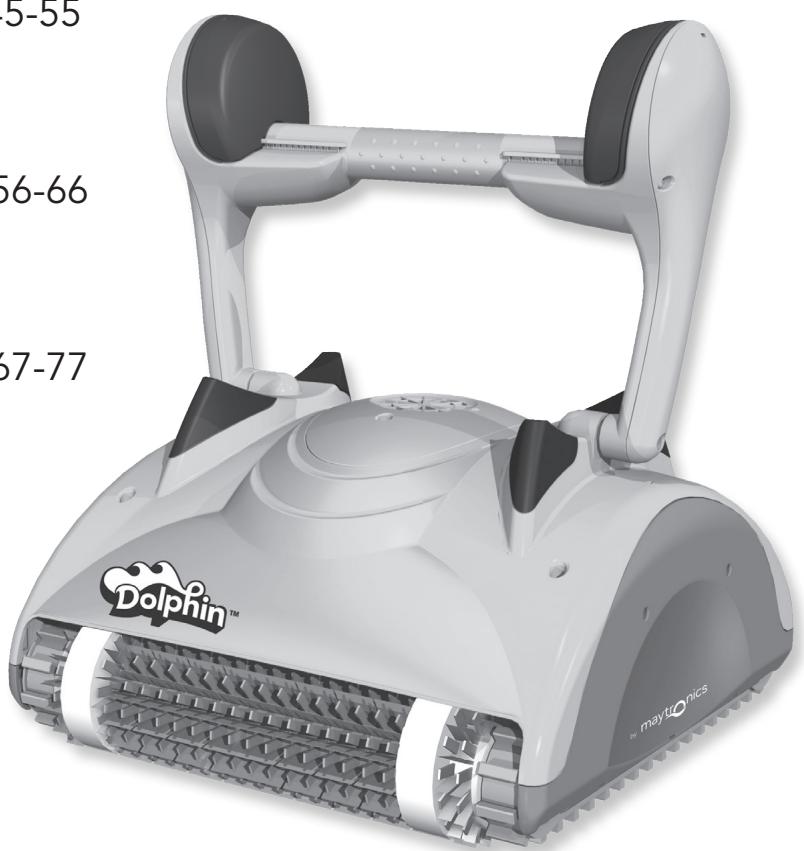

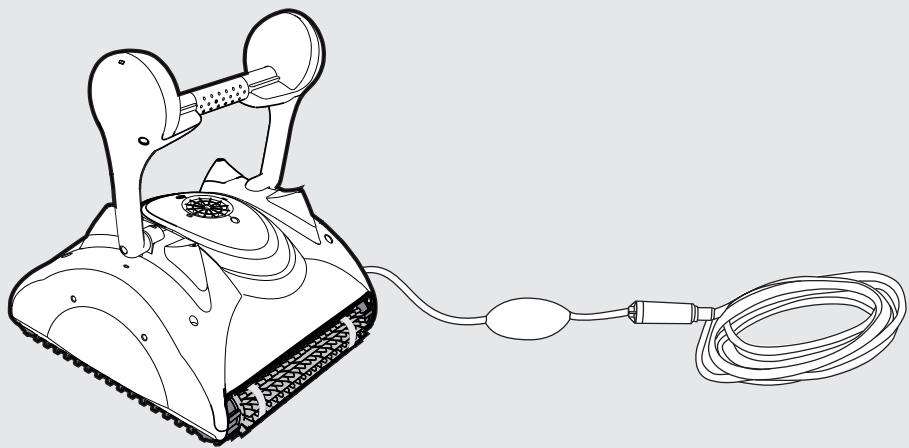

▶ Robot limpiador de piscinas Classic 4-UNI

Manual de Instruções

Conteúdo

1. INTRODUÇÃO....68
2. ESPECIFICAÇÕES ...... 68
3. AVISOS E PRECAUÇÕES......68

3.1. Avisos....68
3.2. Precauções....68

1. PEÇAS DO ASPIRADOR DE PISCINA 69
2. UTILIZAR O ASPIRADOR DE PISCINA ....70

5.1. Instalação....70
5.2. Colocar o aspirador na piscina 71
5.3. Retirar o aspirador da piscina 72

1. LIMPEZA DO SACO DE FILTRO OU CARTUCHOS....73

6.1. Remover e limpar o saco de filtro....73
6.2. Substituir o saco de filtro 74
6.3. Limpeza dos cartuchos de filtro....74
6.4. Limpeza do impulsor 76

1. ARMAZENAMENTO FORA DE ÉPOCA 76
2. RESOLUÇÃO DE PROBLEMAS 77

Manual de Instruções

1. INTRODUÇÃO

Obrigado por ter adquirido um aspirador de piscina robótico da Maytronics.

Temos a certeza que o seu aspirador de piscina robótico da Maytronics lhe irá proporcionar uma limpeza fiável, conveniente e eficiente da sua piscina. A sua filtração fiável em todas as condições da piscina, escovação ativa e a escova de ascensão para todas as superfícies melhoram a higiene da piscina ao máximo.

Os aspiradores de piscina robóticos da Maytronics proporcionam uma tecnologia de limpeza avançada, desempenho de longa duração e fácil manutenção. Você e a sua família terão toda a liberdade para desfrutar uma natação com plena confiança de que a sua piscina está completamente limpa.

2. ESPECIFICAÇÕES

Proteção do motor: IP 68

Profundidade mínima: 0.80m/2.6ft

Profundidade máxima: 5m/16.4ft

3. AVISOS E PRECAUÇÕES

3.1. Avisos

• Utilize apenas a fonte de alimentação fornecida (original)
• Certifique-se de que a tomada elétrica está protegida por um interruptor de falta de terra ou um interruptor de fuga à terra
• Mantenha a fonte de alimentação fora das poças de água
• Coloque a fonte de alimentação pelo menos a 3m/10ft da borda da piscina
• Não entre na piscina enquanto o aspirador de piscina estiver a funcionar
• Desligue a fonte de alimentação da tomada antes de qualquer atividade de manutenção

3.2. Precauções

Quando não estiver a utilizar o aspirador de piscina, guarde-o no Caddy, numa zona de sombra.

Use o aspirador de piscina apenas nas seguintes condições de água:

Cloro:	Máx. 4 ppm
pH	7.0 - 7.8
Temperatura:	6°-34°C/43°-93°F
NaCl	Maximum = 5000 ppm

Escova que limpa todas as superfícies, ideal para a maioria das piscinas.

Optional Brushes

Escova de PVC
Para betão, PVC, fibra de vidro e revestimento.

Escova Wonder
Para cerâmica lisa.

▶ Filtração

Tampa inferior e saco do filtro

Cartuchos de armação e 4 filtros ultra-finos de limpeza

Fonte de alimentação

O aspirador de piscina é muito simples de utilizar. Basta colocá-lo na piscina e certificar-se de que está devidamente posicionado no fundo da piscina. Ligue-o (ON) e deixe que este faça o seu trabalho.

5.1. Instalação

Antes de utilizar o aspirador de piscina pela primeira vez, execute os seguintes passos:

Desenrole o cabo e estique-o completamente para que este fique sem dobras.

Coloque a fonte de alimentação aproximadamente no meio do lado maior da piscina a uma distância de 3m/10ft.

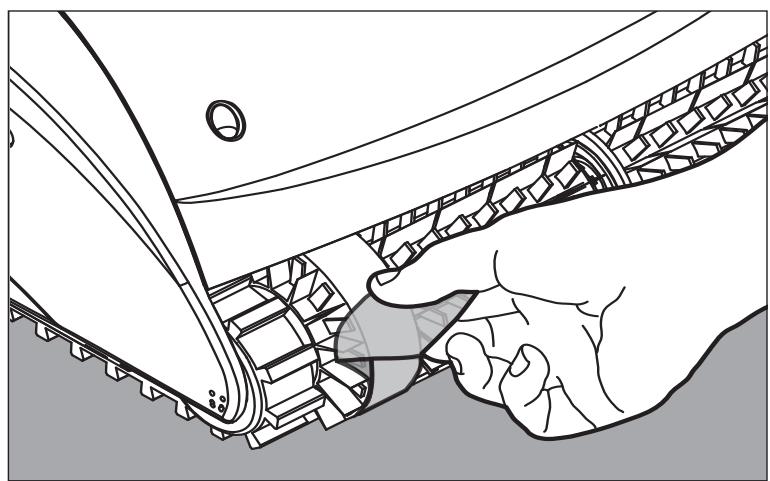

Alguns modelos possuem coberturas plásticas sobre as escovas. Remova-as antes de utilizar.

Ligue o cabo flutuante à fonte de alimentação inserindo-o com o entalhe no conector (1) alinhado com a ranhura na tomada da fonte de alimentação e girando no sentido horário (2).

Ligue a fonte de alimentação e deixe-a na posição OFF.

5.2. Colocar o aspirador na piscina

Se o seu aspirador de piscina está equipado com escovas que contêm esponjas, ensope as escovas na água e espreme-as para que possam absorver a água na primeira vez que usar o aspirador de piscina, ou se as escovas secaram entre as utilizações.

Enquanto segura o aspirador de piscina de cabeça para baixo na água, abane-o com cuidado para à frente e para trás com os seus dedos enquanto segura as portas de plástico na tampa inferior aberta para libertar o ar preso. Continue até que não se libertem mais bolhas.

Liberte o aspirador de piscina e deixe-o afundar até ao fundo da piscina.

Certifique-se que o cabo flutuante está livre de quaisquer obstruções.

Para evitar torções no cabo flutuante, coloque cabo suficiente (aproximadamente) na água para que o aspirador de piscina alcance o canto mais distante da piscina.

Ligue (ON) a fonte de alimentação.
O aspirador de piscina não irá funcionar até que tenha alcançado o fim do ciclo de limpeza.

5.3. Retirar o aspirador da piscina

Desligue (OFF) e retire a ficha da fonte de alimentação.

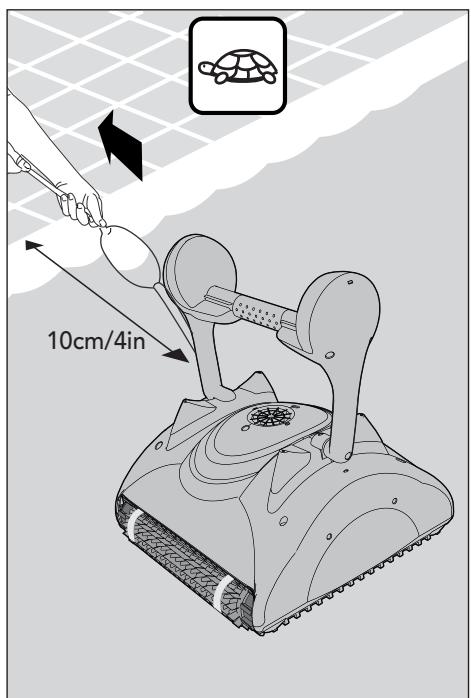

Utilizando o cabo flutuante, traga o aspirador até à borda da piscina.

Utilizando a asa, retire o aspirador da piscina.

NÃO RETIRE O ASPIRADOR DA PISCINA UTILIZANDO O CABO.

Coloque o aspirador na borda da piscina e deixe a água escorrer.

Dependendo do modelo, o seu aspirador de piscina pode ser equipado com um saco de filtro ou cartuchos. Recomenda-se a limpeza do saco de filtro ou cartuchos após cada ciclo de limpeza.

6.1. Remover e limpar o saco de filtro

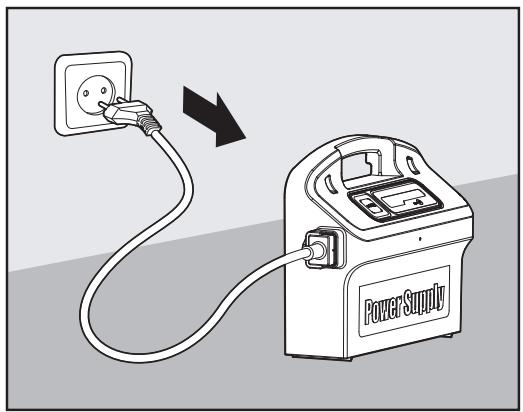

Desligue a fonte de alimentação da tomada.

Volte o aspirador de piscina de cabeça para baixo.

Abra a tampa inferior.

Retire o saco de filtro.

Limpe o saco de filtro com uma mangueira.

Recomendamos que lave periodicamente o saco de filtro numa máquina de lavar roupa utilizando o programa de ciclo delicado.

Limpar periodicamente as escovas com uma mangueira.

6.2. Substituir o saco de filtro

Coloque o saco de filtro em cima da armação de modo a que a correia fique no meio do lado mais curto.

Certifique-se que o saco de filtro está posicionado corretamente na armação.

Nota: Não deixe que os cartuchos do filtro sequem antes de os limpar.

Desligue a fonte de alimentação da tomada.

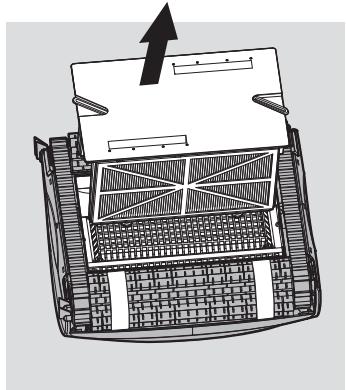

Com o aspirador de piscina voltado de cabeça para baixo, abra a tampa inferior e retire-a.

Abra os grampos e retire os filtros.

Limpe os filtros com uma mangueira.

Insira os filtros com o apoio plástico virado para fora.

Insira o cartucho.

Limpeza do impulsor

Se observar detritos presos no impulsor, abra-o e remova os detritos

Desligue a fonte de alimentação da tomada.

Utilizando uma chave de fendas retire os dois parafusos na tampa do impulsor e remova-o.

Limpe quaisquer detritos que possam estar no impulsor.

Recoloque os parafusos.

7. ARMAZENAMENTO FORA DE ÉPOCA

Se o aspirador de piscina não for utilizado por um longo período, execute as seguintes fases de armazenamento:

• Desligue o limpador de piscinas da rede elétrica
• Certifique-se que não permanece nenhuma água no aspirador de piscina
• Limpe cuidadosamente o saco de filtro ou cartuchos e insira-os na sua posição
• Enrole o cabo de modo a que fique sem torções e coloque-o sobre o Caddy
• Guarde o limpador de piscinas na vertical sobre o Caddy ou simplesmente de pernas para o ar, numa área protegida do sol/chuva/neve diretos a uma temperatura entre os 5°-45°C/41°-113°F

8. RESOLUÇÃO DE PROBLEMAS

Se as soluções sugeridas não resolverem o problema, contacte o seu revendedor

Sintoma	Causa possível	Acção correctiva
1. O cabo torce-se ou enrola-se	Obstrução na piscinaExcesso de cabo na piscinaSaco do filtro/cartucho sujoPara todos os casos mencionados acima	Remover a obstrução da piscina.Retirar o excesso de cabo para fora da piscina.Limpar o saco do filtro/cartucho.Endireitar o cabo e colocar ao sol periodicamente.
2. O aspirador de piscina move-se em círculos	Lixo preso nas partes móveisSaco do filtro/cartucho obstruídoAlimentação posicionada incorrectamenteMontagem incorrecta da tampa inferiorPresença de algas ou não conformidade da água da piscina com as especificações	Remover o lixo das partes móveis.Limpar o saco do filtro/cartucho.Colocar a fonte de alimentação numa posição que permita que o aspirador de piscina chegue a todas as paredes.Colocar a tampa inferior na posição correcta.Corrigir o estado da piscina e da água.
3. O aspirador de piscina não chega a todas as áreas da piscina	Alimentação posicionada incorrectamenteA alça não está posicionada de acordo com as condições da piscina	Colocar a fonte de alimentação numa posição que permita que o aspirador de piscina chegue a todas as paredes.Pode melhorar a cobertura da piscina ajustando a boia da alça. Para garantir uma cobertura ideal da piscina, o aspirador de piscina deve fazer uma curva de 90° no fundo da piscina (o aspirador de piscina roda duas vezes antes de completar a curva de 90°).Se o aspirador de piscina não completar uma curva de 90°, desloque a boia do lado oposto à entrada do cabo para o centro da alça.Se o aspirador de piscina fizer uma curva com um ângulo superior a 90°, desloque a boia do lado da entrada do cabo para o centro da alça.
4. O aspirador de piscina não sobe as paredes	O saco do filtro/cartucho está cheioPresença de algas nas paredesTemperatura da água demasiado baixaAs escovas estão gastosAzulejos de cerâmica escorregadiosDetritos presos em torno da turbinaO Aspirador de piscina está demasiado leve – existe ar presoNível de pH inadequado	Esvaziar e enxaguar o saco do filtro/cartucho.Escovar as paredes.A temperatura ideal da água situa-se entre 6°-34°C/43°-93°F.Substituir as escovas – contactar o seu distribuidor.Aconselhar-se com o seu distribuidor sobre escovas especiais.Retirar o tubo da turbina. Limpar a turbina.Virar o aspirador de piscina ao contrário debaixo de água para remover o ar preso.Confirmar que o nível de pH está entre 7 e 7,8.
5. Os motores não funcionam	Turbina bloqueadaSistema de conduta bloqueadoProblema eléctrico – unidade do motor, cabo ou fonte de alimentação	Remover o tubo da turbina e limpar a turbina.Limpar os rails e as rodas.Consultar o seu distribuidor e o Centro de Assistência.
6. O aspirador de piscina não mergulha	Ar preso no saco do filtro/cartuchoAs escovas combinadas especiais de escalada estão secas	Virar o aspirador de piscina ao contrário debaixo de água para remover o ar preso.Enxaguar o saco do filtro/cartucho.Abrir as duas abas de entrada na tampa inferior para remover o lixo e/ou o ar preso.Mergulhar as escovas na água.
7. A fonte de alimentação ou a luz do interruptor da fonte de alimentação não funciona	O aparelho não está ligado correctamente ou a tomada está danificada	Verifique a energia elétrica na tomada e ligue novamente o aspirador de piscina.
