MANUAL DE USUARIO Classic 4-UNI MAYTRONICS

Instrucciones de Uso ......p. 34-44

DE

8. RESOLUCIÓN DE PROBLEMAS

Robot limpiador de piscinas

Instrucciones de Uso

Índice

1. INTRODUCCIÓN....35
2. ESPECIFICACIONES....35
3. ADVERTENCIAS Y PRECAUCIONES.... 35

3.1. Advertencias....35
3.2. Precauciones.... 35

1. PIEZAS DEL LIMPIADOR DE PISCINAS.... 36
2. USO DEL LIMPIADOR DE PISCINAS....37

5.1. Preparación....37
5.2. Inmersión del limpiador en la piscina 38
5.3. Extracción del limpiador de la piscina 39

1. LIMPIEZA DE LA BOLSA O LOS CARTUCHOS DEL FILTRO..... 40

6.1. Extracción y limpieza de la bolsa del filtro.... 40
6.2. Sustitución de la bolsa del filtro.... 41
6.3. Limpieza de los cartuchos del filtro 41
6.4. Limpieza de la turbina 43

1. ALMACENAMIENTO FUERA DE TEMPORADA.... 43
2. RESOLUCIÓN DE PROBLEMAS 44

Robot limpiador de piscinas

Instrucciones de Uso

1. INTRODUCCIÓN

Gracias por comprar el robot limpiador de piscinas de Maytronics.

Estamos seguros de que con el robot limpiador de piscinas de Maytronics, usted podrá limpiar su piscina de una forma cómoda, segura y rentable. La fiabilidad del filtrado, independientemente del estado de la piscina, el cepillado activo y la habilidad para trepar en todo tipo de superficies aumentan al máximo la higiene de la piscina.

Los robots limpiadores de piscinas de Maytronics emplean avanzadas tecnologías de limpieza, tienen un rendimiento duradero y su mantenimiento es sencillo. Usted y su familia podrán disfrutar de un baño con total confianza de que su piscina está completamente limpia.

2. ESPECIFICACIONES

Protección del motor: IP 68

Profundidad mínima: 0.80m/2.6p

Profundidad máxima: 5.00m/16.4p

3. ADVERTENCIAS Y PRECAUCIONES

3.1. Advertencias

• Use únicamente la fuente de alimentación original suministrada
• Asegúrese de que la toma de corriente está protegida por un interruptor diferencial o por un interruptor de fuga a tierra
• Mantenga la fuente de alimentación alejada del agua
• Coloque la fuente de alimentación a una distancia de al menos 3m/10p desde el borde de la piscina
• No entre a la piscina mientras el limpiador de piscina esté en funcionamiento
• Desenchufe la fuente de alimentación antes de realizar el mantenimiento

3.2. Precauciones

Cuando no use el limpiador de piscinas, colóquelo en el Caddy, en un lugar a la sombra.

Use el limpiador de piscinas únicamente bajo las siguientes condiciones del agua:

Cloro	Máx. 4ppm
pH	7.0 - 7.8
Temperatura	6°-34°C/43°-93°F
NaCl	Máximo = 5000ppm

4. PIEZAS DEL LIMPIADOR DE PISCINAS

Cepillo que escala todas las superficies, ideal para la mayoría de las piscinas.

Cepillos opcionales

Para hormigón, PVC, fibra de vidrio y revestimientos.

Para cerámicas suaves.

▶ Filtración

Cubierta inferior y bolsa del filtro

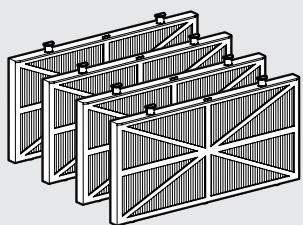

Cartuchos con armazón y 4 filtros ultrafinos

Opcional
Filtros de limpieza intensiva

▶ Unidad de fuente de alimentación

5. USO DEL LIMPIADOR DE PISCINAS

El limpiador de piscinas es muy fácil de usar. Simplemente debe sumergirlo en la piscina y asegurarse de que se encuentra correctamente colocado en el fondo de la misma. Enciéndalo y deje que haga el trabajo.

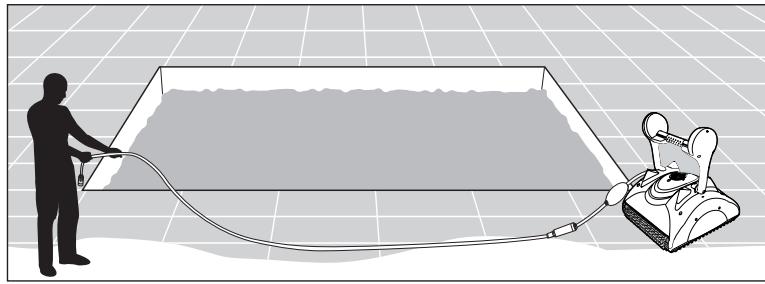

5.1. Preparación

Antes de usar el limpiador de piscinas por primera vez, siga los pasos que se indican a continuación:

Desenrolle el cable y estírelo completamente de modo que no quede retorcido.

Coloque la fuente de alimentación de modo que esta quede aproximadamente en el medio del lado de mayor longitud de la piscina, a una distancia de 3m/10p del borde.

Algunos modelos se entregan con coberturas de plástico en los cepillos. Extráigalas antes de usar la unidad.

Acople el cable flotador a la fuente de alimentación introduciéndolo de forma que el saliente del conector (1) quede alineado con la muesca del enchufe de la fuente de alimentación y, a continuación, gire en sentido horario (2).

Enchufe la fuente de alimentación y déjela en la posición OFF (apagado).

5.2. Inmersión del limpiador en la piscina

Si los cepillos de su limpiador de piscinas tienen esponjas, sumerja los cepillos y apriételos para que absorban agua, tanto si es la primera vez que usa el limpiador de piscinas, como si los cepillos se han secado desde su último uso.

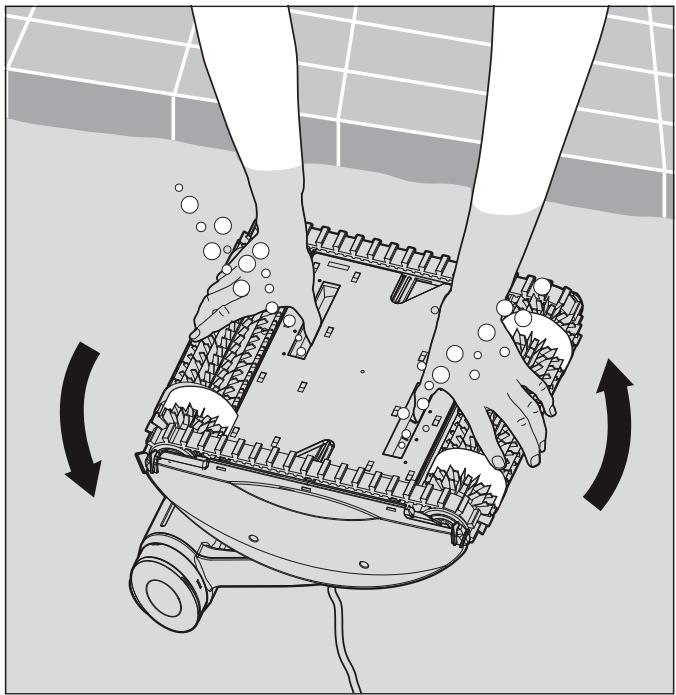

Mientras sujeta el limpiador de piscinas dentro del agua, boca abajo, balancéelo varias veces mientras mantiene abiertas, con sus dedos, las rendijas de plástico de la cubierta inferior, para así extraer el aire del interior. Continúe hasta que no salga ninguna burbuja de la unidad.

Suelte el limpiador y deje que se hunda hasta el fondo de la piscina.

Asegúrese de que el cable flotador no está obstruido.

Para evitar torceduras en el cable flotador, sumerja suficiente cable en el agua para que el limpiador pueda desplazarse hasta la esquina más alejada de la piscina.

Encienda la fuente de alimentación.

El limpiador de piscinas estará en funcionamiento hasta que termine el ciclo de limpieza.

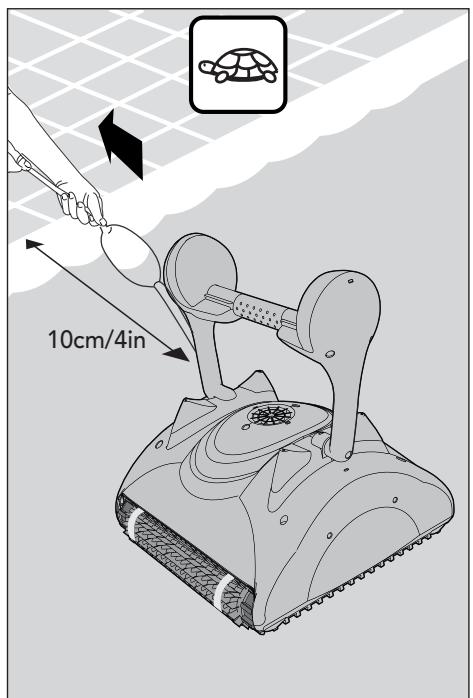

5.3. Extracción del limpiador de la piscina

Apague y desenchufe la fuentede alimentación.

Use el cable flotador para acercar el limpiador hasta el borde de la piscina.

Use el asa para sacar el limpiador de la piscina.

NO USE EL CABLE PARA SACAR EL LIMPIADOR DE LA PISCINA.

Coloque el limpiador en el borde de la piscina hasta que se haya secado.

6. LIMPIEZA DE LA BOLSA O LOS CARTUCHOS DEL FILTRO

Dependiendo del modelo, el limpiador de piscinas está equipado con una bolsa o unos cartuchos del filtro. Se recomienda limpiar la bolsa o los cartuchos del filtro después de cada ciclo de limpieza.

6.1. Extracción y limpieza de la bolsa del filtro

Desenchufe la fuente de alimentación.

Coloque el limpiador de piscinas boca abajo.

Abra la cubierta inferior.

Limpie la bolsa del filtro con una manguera.

Le recomendamos lavar la bolsa del filtro periódicamente en una lavadora, usando un programa de lavado suave.

Limpie los cepillos periódicamente con una manguera.

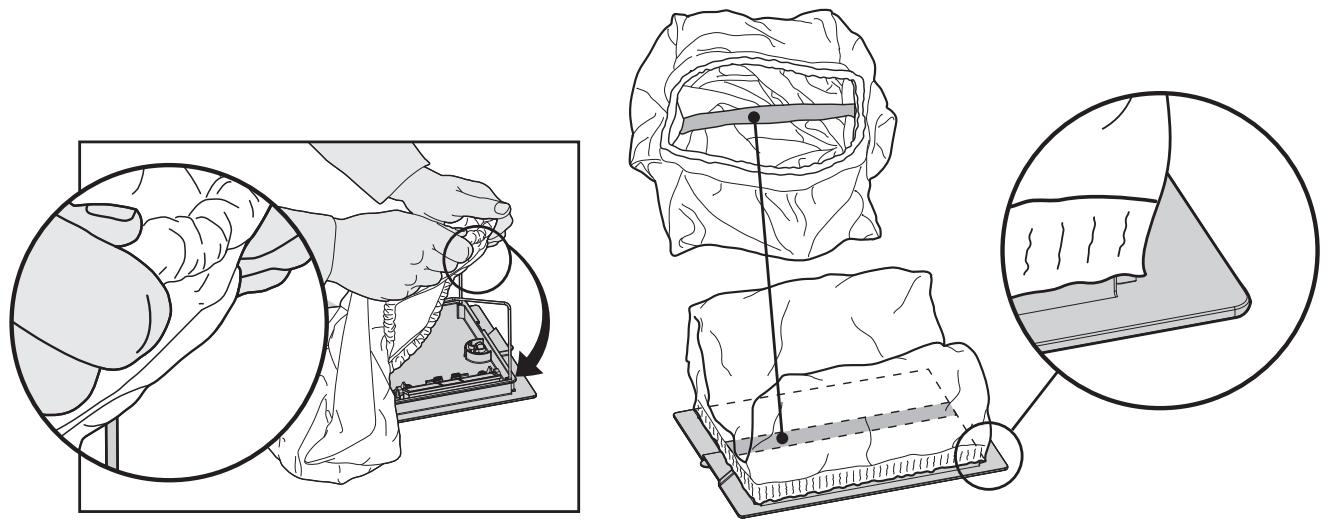

6.2. Sustitución de la bolsa del filtro

Coloque la bolsa del filtro sobre el armazón de modo que la cinta quede situada en el medio del lateral de menor longitud.

Asegúrese de que la bolsa del filtro está colocada correctamente en el armazón.

6.3. Limpieza de los cartuchos del filtro

Nota: No permita que los cartuchos del filtro se sequen antes de limpiarlos.

Desenchufe la fuente de alimentación.

Con el limpiador de piscinas boca abajo, abra la cubierta inferior y extráigala.

Abra los ganchos y extraiga los filtros.

Limpie los filtros con una manguera.

Introduzca los filtros con el apoyo de plástico hacia fuera.

Introduzca la unidad del cartucho.

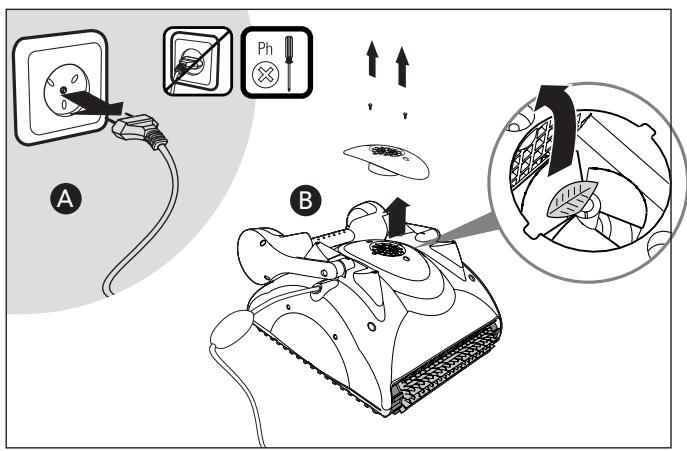

6.4. Limpieza de la turbina

Si nota que hay suciedad atrapada en la turbina, abra la cubierta y extraiga la suciedad.

Desenchufe la fuente de alimentación.

Use un destornillador para retirar los dos tornillos de la cubierta de la turbina y extráigala.

Limpie la suciedad que encuentre en la turbina.

Vuelva a colocar los tornillos.

7. ALMACENAMIENTO FUERA DE TEMPORADA

Si no va a usar el limpiador de piscinas durante un período prolongado, siga los pasos de almacenamiento que se indican a continuación:

• Desconecte el limpiador de piscinas de la red eléctrica
• Asegúrese de que no hay agua en el limpiador de piscinas
• Limpie a fondo la bolsa o los cartuchos del filtro e introdúzcalos en su sitio
• Enrolle el cable de modo que no tenga torceduras y colóquelo en el Caddy
• Guarde el limpiador de piscinas en posición vertical sobre el Caddy o simplemente boca abajo en el suelo, en un área protegida de la luz solar directa/lluvia/nieve, a una temperatura de entre 5°-45°C/41°-113°F

8. RESOLUCIÓN DE PROBLEMAS

Si las soluciones ofrecidas no resuelven el problema, contacte a su distribuidor

Síntoma	Causa posible	Acción correctiva
1. Retorcimiento de cable o el cable se enreda	Obstrucción en la piscinaExceso de cable en la piscina.Bolsa del filtro/cartucho de filtro sucioEn todos los casos anteriormente indicados	Elimine la obstrucción en la piscina.Retire el exceso de cable de la piscina.Limpie la Bolsa del filtro/el cartucho de filtro obstruido.Enderece el cable y tiéndalo al sol de forma periódica.
2. Limpiador de piscinas se mueve en círculos	Suciedad adherida a piezas móvilesBolsa del filtro/cartucho de filtro obstruidoFuente de alimentación colocada de forma incorrectaMontaje incorrecto de la tapa inferiorAlgas o el agua de la piscina no satisface las especificaciones	Elimine la suciedad de las piezas móviles.Limpie la Bolsa del filtro/el cartucho de filtro obstruido.Coloque la fuente de alimentación en una posición que permita al limpiador de piscinas llegar a todas las paredes.Bloquee la tapa inferior en la posición correcta.Corrija las condiciones de la piscina y el agua.
3. Limpiador de piscinas no llega a todas las zonas de la piscina	Fuente de alimentación colocada de forma incorrectaEl asa no está posicionada de acuerdo a las condiciones de la piscina	Coloque la fuente de alimentación en una posición que permita al limpiador de piscinas llegar a todas las paredes.Es posible mejorar el área de cobertura de la piscina mediante el ajuste del asa del flotador. Para una cobertura óptima de la piscina, el limpiador de piscinas debe girar en el suelo en un ángulo de 90° (el limpia piscinas rota dos veces antes de completar un giro de 90°).Si el limpiador de piscinas no completa un giro de 90°, desplace el flotador al lado opuesto de la entrada del cable, hacia el centro del asa.Si el limpiador de piscinas hace un giro superior a los 90°, desplace el flotador situado en el lado de entrada del cable hacia el centro del asa.
4. Limpiador de piscinas no sube por las paredes	Bolsa del filtro/cartucho de filtro llenoAlgas en las paredesTemperatura del agua demasiado bajaEscobillas gastadasLos azulejos de cerámica de la pared son resbaladizosDesechos atrapados alrededor de la rueda de paletasLimpiador de piscinas demasiado ligero - aire atrapadoNivel de pH inadecuado	Vacíe y lave la bolsa/el cartucho de filtro.Cepille las paredes.Temperatura ideal del agua entre 6°-34°C/43°-93°F.Sustituya las escobillas - póngase en contacto con su distribuidor.Consulte con su distribuidor en relación con escobillas especiales.Extraiga el tubo de la rueda de paletas.Limpie la rueda de paletas.De la vuelta al limpiador de piscinas debajo del agua para eliminar el aire atrapado.Verifique el nivel de pH entre 7 y 7.8.
5. Los motores no funcionan	Rueda de paletas bloqueadaSistema de accionamiento bloqueadoProblema eléctrico - unidad motora, cable o fuente de alimentación	Retire el tubo de la rueda de paletas y limpie la rueda de paletas.Limpie las guías y las ruedas.Consulte con su distribuidor y el Centro de Servicio.
6. Limpiador de piscinas no se hunde	Aire atrapado en la Bolsa del filtro/el cartucho del filtroLas escobillas de ascenso combinadas especiales están secas	De la vuelta al limpiador de piscinas debajo del agua para eliminar el aire atrapado.Lave la bolsa/el cartucho de filtro.Abra dos aletas de entrada en la tapa inferior para eliminar la suciedad y/o el aire atrapado.Sumerja las escobillas en agua.
7. La fuente de alimentación o la luz del interruptor de la fuente de alimentación no funcionan	No enchufado correctamente o el enchufe de corriente está dañado	Compruebe la energía al tomacorriente y vuelva a conectar el limpiador de piscinas.
