Dolphin Wave 60 - Robot de piscina MAYTRONICS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Robot piscina automático
Marca	Maytronics
Modelo	Dolphin Wave 60
Dimensiones (L x An x Al)	40 x 40 x 25 cm
Peso	7,2 kg
Alimentación	Transformador de baja tensión (230 V / 24 V)
Longitud del cable	15 m
Tipo de filtración	Filtración fina (cartucho filtrante de doble cara)
Programación	Ciclo automático programable (2, 4 o 6 horas)
Limpieza	Fondo, paredes y línea de agua
Sistema de desplazamiento	Caucho antideslizante y orugas
Cepillos	Cepillos activos de nailon y caucho
Motor	Motor de corriente continua sin escobillas
Seguridad	Parada automática fuera del agua, transformador de muy baja tensión
Mantenimiento	Cartucho filtrante lavable, cepillos desmontables
Índice de protección	IP68
Certificación	CE, TÜV
Garantía	2 años

Preguntas frecuentes - Dolphin Wave 60 MAYTRONICS

¿Cómo programar el ciclo de limpieza del Dolphin Wave 60?

Presione el botón Programa en la caja de alimentación para elegir la duración: 2, 4 o 6 horas. El robot arrancará automáticamente.

¿Qué hacer si el robot no se desplaza correctamente?

Verifique que los cepillos no estén bloqueados por residuos y que las orugas estén limpias. Límpielos con agua limpia si es necesario.

¿Cómo limpiar el filtro del robot?

Abra la tapa del robot, retire el cartucho filtrante y enjuáguelo abundantemente con agua limpia. Vuelva a colocarlo una vez seco.

¿El robot puede limpiar las paredes y la línea de agua?

Sí, el Dolphin Wave 60 está diseñado para limpiar el fondo, las paredes y la línea de agua gracias a su sistema de navegación inteligente.

¿Cuál es la longitud del cable eléctrico?

El robot viene con un cable de 15 metros, suficiente para la mayoría de las piscinas domésticas.

¿Cómo guardar el robot después de usar?

Enjuague el robot con agua limpia, séquelo y guárdelo protegido de las heladas y el sol. Enrolle el cable sin doblarlo.

¿Es estanco el transformador?

El transformador está diseñado para instalarse en exteriores, protegido de la lluvia directa. Debe colocarse al menos a 3 metros de la piscina.

¿Se pueden reemplazar los cepillos?

Sí, los cepillos son piezas de desgaste. Puede pedir cepillos de repuesto al servicio de atención al cliente o en el sitio web de Maytronics.

¿Qué hacer si el robot se detiene durante el ciclo?

Verifique que el transformador esté enchufado y que el cable no esté dañado. Si el problema persiste, consulte el manual o póngase en contacto con el servicio técnico.

¿Cuál es la duración de la batería?

El Dolphin Wave 60 funciona con corriente alterna a través del transformador, no tiene batería. Debe estar conectado permanentemente durante la limpieza.

MANUAL DE USUARIO Dolphin Wave 60 MAYTRONICS

ES Instrucciones para el usuario...... p. 22

Dentro de la Caja Usted encontrará

Robot Limpiador de Piscina

Parte X Observaciones
Armazón para los Elementos del Filtro 2
Filtro de Red 4 filtros
Clip "S" 4
Unidad de la Fuente de Alimentación 1
Robot Limpiador de Piscina 1
Kit del Caddy 1
Componentes opcionales disponibles a petición de su distribuidor del limpiador de piscina

Unidad de la Fuente de Alimentación

Sección 1 - Descripción de los Principales Componentes

1. Filtros

Hay dos tipos de filtros opcionales.

Sólo un tipo de filtro se suministra con el Limpiador Robótico de Piscinas.

Predeterminado de fábrica.

Para partículas finas de suciedad.

2. Cepillos

Hay tres tipos de cepillos opcionales, cada uno diseñado para proporcionar tracción óptima en diversas superficies de piscinas. Solamente un tipo es proveído con su limpiador de piscina.

Cepillo PVC

Para concreto, PVC, fibra de vidrio y revestimiento.

Cepillo Combinado

Cepillo que escala todas las superficies, ideal para la mayoría de las piscinas.

Cepillo Wonder

Para cerámica lisa.

3. Unidad de la Fuente de Alimentación

Fuente de alimentación Digital, "Switch-Mode":

• Entrada - 100-250 AC Voltios
  50-60 Hertz
  • 180 Watt
• Salida - 30 VDC
  IP 54

Sección 2 – Operación del robot limpiador de piscina

Parte 1 – Preparar o robot limpiador de piscina para uso

A. Montar el kit del Caddy – las instrucciones están en un documento separado

B. Ajustar el ángulo del flotador de la manija

En ángulo de la manija debe ser ajustado para determinar la velocidad en que el robot limpiador de piscina avanza a lo largo de la línea de flotación.

1. Ponga la manija hacia abajo en un ángulo de 180° del piso.

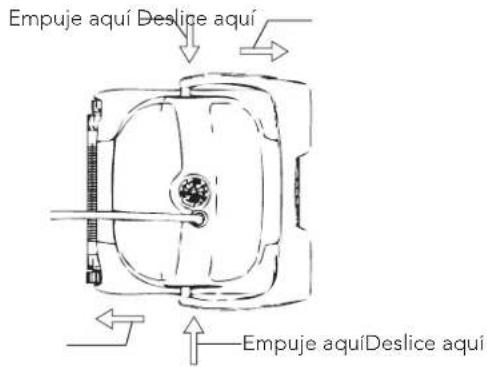

2. Empuje la base del brazo en el cuerpo del robot limpiador de piscina y deslícela hacia la parte posterior hasta que haga clic en la posición requerida.

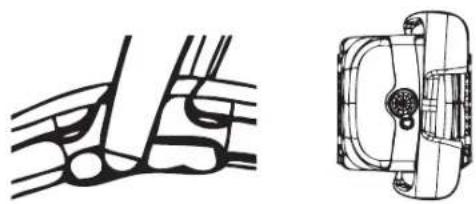

Avanzo Normal

Acción de limpieza más eficiente en la línea de flotación.

Velocidad rápida – Para limpieza más rápida pero menos eficiente en la línea de flotación.

Desenrolle el mínimo cable requerido para cubrir todo el tamaño de la piscina, enderece el cable a lo largo del lado de la piscina. Cerciórese de que no haya torceduras o vueltas.

Use solamente la unidad de la fuente de alimentación original suministrada.
La Unidad de la fuente de alimentación es a prueba de salpicaduras – No la sumerja en agua.
Desenchufe la unidad de la fuente de alimentación antes de cualquier actividad de mantenimiento.
No conecte la unidad de la fuente de alimentación antes de colocar el limpiador de piscina en el agua.
Asegúrese que el enchufe de las cañerías sea protegido por un interruptor de fallos de conexión a tierra (GFI) o un inter ruptor de pérdidas a tierra (ELI).
Importante: NO INGRESAR a la piscina mientras el limpiador de piscinas esté en funcionamiento.

Parte 2 – En el agua

Colocar el robot limpiador de piscina en el agua.

Coloque el robot limpiador de piscina en la piscina y libérelo.

Nota: Al usar los cepillos combinados o cepillos Wonder, exprima suavemente el material del cepillo hasta que esté totalmente mojado.

Activar el robot limpiador de piscina

1. Enchufe el cable flotador del robot limpiador de piscina en la unidad de la fuente de alimentación.
2. Enchufe el cable eléctrico de la unidad de la fuente de alimentación en la red eléctrica.

1. Presione el interruptor de Encendido/Apagado.

2. El robot limpiador de piscina empezará ahora a trabajar.

Importante: NO INGRESAR a la piscina mientras el limpiador de piscina esté en funcionamiento.

Parte 3 – Retirar el robot limpiador de piscina del agua

Desconecte la fuente de alimentación antes de cualquier actividad de mantenimiento.

1. Si el robot limpiador de piscina no ha concluido su ciclo, cierre la unidad de la fuente de alimentación y desconecte de la red principal.
2. Tire del cable flotador suavemente hasta que el robot limpiador de piscina haya subido a la superficie, y levántelo por la manija.

Importante: NO levante el robot limpiador de piscina del agua por su cable.

Sección 3 – Mantenimiento General

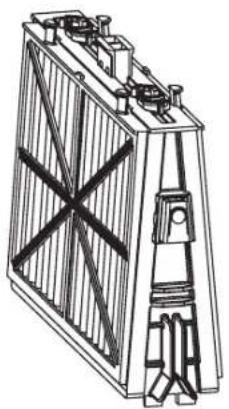

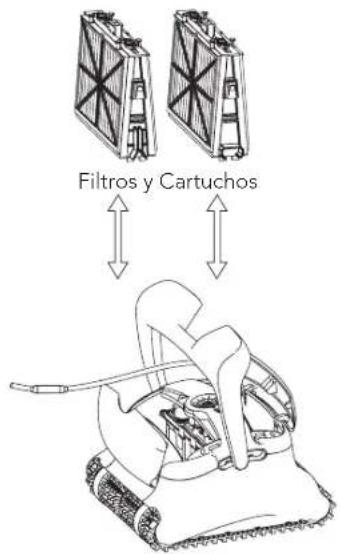

Parte 1 – Remover y limpiar los elementos del filtro

Desconecte la fuente de alimentación antes de cualquier actividad de mantenimiento.

Inserte las lengüetas de localización en la parte inferior del elemento del filtro en sus ranuras en el bastidor base, después cierre el clip "S".

Re-instale los filtros según el diagrama NO FUERCE LOS FILTROS EN EL LUGAR.

Pieza de extremidad con ranuras Pieza de extremidad octagonal

Recomendación: Lave todos los cepillos con agua limpia después de cada ciclo de limpieza.

Parte 2 – Desmontar y limpiar el impulsor

⚠️ Desconecte la fuente de alimentación antes de cualquier actividad de mantenimiento.

Desmonte la tapa del impulsor y limpie alrededor del compartimiento del impulsor, después reensamble.

Sección 4 – Instrucciones de Almacenamiento

Enrolle el cable y almacénelo en área fresca y seca – preferiblemente en el Caddy si disponible.

X NO almacene el robot limpiador de piscina expuesto a luz solar directa.
X NO almacene el robot limpiador de piscina expuesto a calor excesivo.
X NO almacene el robot limpiador de piscina expuesto a helada.

Guía de Localización de Averías

Antes de entrar en contacto con su distribuidor del robot limpiador de piscina lea por favor toda esta guía.

Las condiciones del agua de la piscina deben estar dentro de los siguientes parámetros:

PH: 7.0 – 7.8 NaCl: Máx. 5,000 ppm
Temperatura: 6°C(43°F) a 34°C(93°F) Cloro: Máx. 4 ppm

Síntomas Síntomas
El cable se tuerce o se enreda	Verifique cualquier obstrucción en la piscina
	Quite el exceso del cable de la piscina
	Cerciórese que el cartucho del filtro esté limpio
	Enderece el cable y tiéndalo al sol periódicamente
El robot limpiador de piscina se desplaza en círculos y no llega a todas las áreas de la piscina	Verifique si hay objetos extraños en las piezas móviles
	Cerciórese de que cartucho de filtro esté limpio y que las puertas del filtro estén cerradas
	Cerciórese de que hay suficiente cable para cubrir toda la piscina
	Antes de usar el robot limpiador de piscina al principio de la estación debe cepillar todas las algas del piso y de las paredes de la piscina
El robot limpiador de piscina no se está desplazando de lado en las paredes	Ajuste el ángulo diagonal de la manija (véase abajo)
El robot limpiador de piscina no trepa paredes	Cerciórese que el cartucho del filtro esté limpio
	Al usar el robot limpiador de piscina al principio de la estación debe primero cepillar todas las algas del piso y de las paredes de la piscina
	Verifique si los cepillos son apropiados para el revestimiento de la piscina y reemplácelos si necesario
	Verifique si los cepillos están gastados y reemplácelos si necesario
	Cerciórese que el área del Impulsor esté limpia
El robot limpiador de piscina no se hunde	Cerciórese que los cepillos Wonder o los cepillos combinados están mojados
El robot limpiador de piscina se suelta de la pared en la línea de agua	Si el robot limpiador de piscina sube demasiado alto consulte su distribuidor
El motor no está funcionando	Verifique si el impulsor está bloqueado
	Verifique si el sistema de impulsión está bloqueado
	Problema eléctrico (fuente de alimentación), Verifique la fuente de energía. Si la fuente de energía está en orden, entre en contacto con su distribuidor del robot limpiador de piscina
