Dolphin Wave 60 - Poolroboter MAYTRONICS - Kostenlose Bedienungsanleitung

Produkttyp	Automatischer Poolroboter
Marke	Maytronics
Modell	Dolphin Wave 60
Abmessungen (L x B x H)	40 x 40 x 25 cm
Gewicht	7,2 kg
Stromversorgung	Niederspannungstransformator (230 V / 24 V)
Kabellänge	15 m
Filtertyp	Feinfiltration (beidseitige Filterpatrone)
Programmierung	Programmierbarer Automatikzyklus (2, 4 oder 6 Stunden)
Reinigung	Boden, Wände und Wasserlinie
Bewegungssystem	Rutschfester Gummi und Raupen
Bürsten	Aktive Bürsten aus Nylon und Gummi
Motor	Bürstenloser Gleichstrommotor
Sicherheit	Automatische Abschaltung außerhalb des Wassers, Transformator mit Schutzkleinspannung
Wartung	Waschbare Filterpatrone, abnehmbare Bürsten
Schutzart	IP68
Zertifizierung	CE, TÜV
Garantie	2 Jahre

Häufig gestellte Fragen - Dolphin Wave 60 MAYTRONICS

Wie programmiere ich den Reinigungszyklus des Dolphin Wave 60?

Drücken Sie die Taste Programm am Netzteil, um die Dauer zu wählen: 2, 4 oder 6 Stunden. Der Roboter startet automatisch.

Was tun, wenn sich der Roboter nicht richtig bewegt?

Überprüfen Sie, ob die Bürsten nicht durch Schmutz blockiert sind und die Raupen sauber sind. Reinigen Sie sie bei Bedarf mit klarem Wasser.

Wie reinige ich den Filter des Roboters?

Öffnen Sie die Abdeckung des Roboters, entnehmen Sie die Filterpatrone und spülen Sie sie gründlich mit klarem Wasser ab. Setzen Sie sie nach dem Trocknen wieder ein.

Kann der Roboter die Wände und die Wasserlinie reinigen?

Ja, der Dolphin Wave 60 ist dafür ausgelegt, Boden, Wände und Wasserlinie mit seinem intelligenten Navigationssystem zu reinigen.

Wie lang ist das Stromkabel?

Der Roboter wird mit einem 15 Meter langen Kabel geliefert, das für die meisten Haushaltsbecken ausreicht.

Wie lagere ich den Roboter nach Gebrauch?

Spülen Sie den Roboter mit klarem Wasser ab, wischen Sie ihn trocken und lagern Sie ihn frost- und sonnengeschützt. Wickeln Sie das Kabel auf, ohne es zu knicken.

Ist der Transformator wasserdicht?

Der Transformator ist für die Installation im Freien, geschützt vor direktem Regen, ausgelegt. Er muss mindestens 3 Meter vom Becken entfernt aufgestellt werden.

Können die Bürsten ausgetauscht werden?

Ja, die Bürsten sind Verschleißteile. Sie können Ersatzbürsten beim Kundenservice oder auf der Maytronics-Website bestellen.

Was tun, wenn der Roboter während des Zyklus stoppt?

Überprüfen Sie, ob der Transformator eingesteckt ist und das Kabel nicht beschädigt ist. Wenn das Problem weiterhin besteht, konsultieren Sie die Bedienungsanleitung oder wenden Sie sich an den Kundendienst.

Wie lange hält die Batterie?

Der Dolphin Wave 60 wird über den Transformator mit Netzstrom betrieben, er hat keine Batterie. Er muss während der Reinigung ständig angeschlossen sein.

BEDIENUNGSANLEITUNG Dolphin Wave 60 MAYTRONICS

DE Gebrauchsanweisung...... p. 29

Was Sie in der Box finden sollten

Stromversorgungs-Einheit

Teil X Bemerkung
Grundrahmen für Filterelemente 2
Netzfilter 4 filter
S - Klips	4
Stromversorgungs-Einheit 1
Schwimmbad-Reinigungsroboter 1
Caddy Kit 1
Optionale Komponenten sind auf Anfrage bei Ihrem Schwimmbad-Reinigungsroboter-Händler erhältlich.

Abschnitt 1 – Beschreibung der Hauptkomponenten

1. Filter

Es gibt zwei Arten von optionalen Filtern.

Mit Ihrem Schwimmbadreinigungs-Roboter wird nur eine Filterart geliefert.

Für den tagtäglichen Einsatz.

Werksstandard.

Für feine Schmutzteilchen.

2. Bürsten

Es gibt drei verschiedene Arten von optionalen Bürsten. Jede dieser Bürstenarten ist für andere Beckenböden geeignet, auf denen sie die beste Haftung bietet. Im Lieferumfang Ihres Schwimmbad-Reinigungsroboter ist nur eine Bürstenart enthalten.

PVC-Bürste

Für Beton, PVC, Fiberglas und Liner.

Kombinierte Bürste

Die Bürste zum Erklettern aller Arten von Oberflächen ist für fast alle Schwimmbad-Oberflächen geeignet.

Wunderbürste

Für glatte Keramikoberflächen.

3. Stromversorgungseinheit

Digitale Stromversorgungseinheit mit Schalter:

• Eingangsstrom - 100-250 AC Volts
50-60 Hertz
180 Watt
• Ausgangsstrom - 30 VDC
IP 54

Abschnitt 2 - Betrieb des Schwimmbad-Reinigungsroboters

Teil 1 – Vorbereitung des Schwimmbad-Reinigungsroboters

A. Bauen Sie das Caddy-Kit zusammen – die Anweisungen dazu finden Sie auf einem separaten Blatt

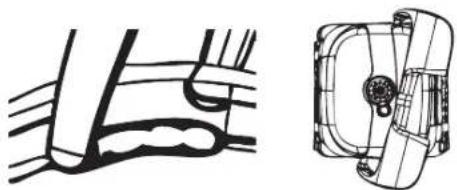

B. Einstellen des Handgriff-Winkels

Der Winkel des Handgriffes bestimmt die Geschwindigkeit, mit der der Schwimmbad-Reinigungsroboters sich entlang der Wasserlinie bewegt.

1. Legen Sie den Handgriff in einem Winkel von 180° Grad zum Boden auf die Seite.
2. Drücken Sie die Basis des Griffs in das Gehäuse des Schwimmbad-Reinigungsroboters und schieben ihn dann in Richtung der Rückseite des Schwimmbad-Reinigungsroboters, bis er in der gewünschten Position einrastet.

Normale Geschwindigkeit

Bessere Reinigungsleistung an der Wasserlinie.

Hohe Geschwindigkeit

Für schnellere, aber dafür weniger wirksame Reinigungsleistung.

C. Auslegen des Kabels

Rollen Sie soviel Kabel ab wie Sie benötigen, um das gesamte Becken zu erreichen und legen es entlang der Schwimmbadseite aus. Vergewissern Sie sich, dass das Kabel keine Verdrehungen oder Knoten aufweist.

Benutzen Sie nur die vom Hersteller gelieferte Original-Stromversorgungseinheit.
⚠️ Die Stromversorgungseinheit ist spritzwasserdicht – tauchen Sie sie nicht ins Wasser ein.
Vor dem Ausführen von Wartungsarbeiten ziehen Sie den Stecker der Stromversorgungseinheit aus der Steckdose.
Stecken Sie den Stecker der Stromversorgungseinheit erst in die Steckdose, nachdem der Schwimmbadreinigungs-Roboter ins Wasser gelassen wurde.
⚠ Vergewissern Sie sich, dass die Netzsteckdose mit einem Fehlerstromschutzschalter oder Erdschluss-Schutzschalter geschützt ist.
Wichtig: Der Pool darf NICHT betreten werden, solange der Schwimmbad-Reinigungsroboter in Betrieb ist.

Teil 2 – In das Wasser

Eintauchen des Schwimmbad-Reinigungsroboters in das Wasser.

Setzen Sie Ihren Schwimmbad-Reinigungsroboter in das Schwimmbad und lassen ihn los.

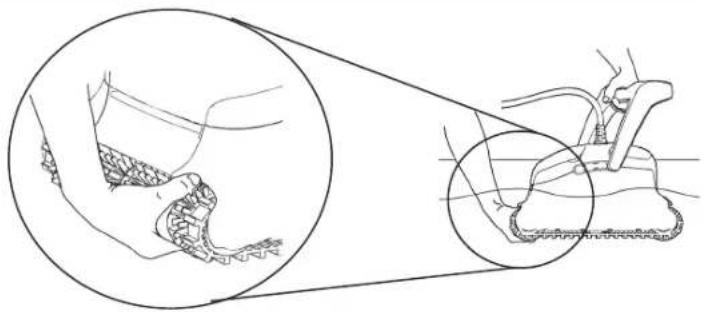

Hinweis: Wenn Sie kombinierte Bürsten oder Wunderbürsten benutzen, drücken Sie das Bürstenmaterial sanft, bis es sich vollkommen voll Wasser gesogen hat.

Anschalten des Schwimmbad-Reinigungsroboters

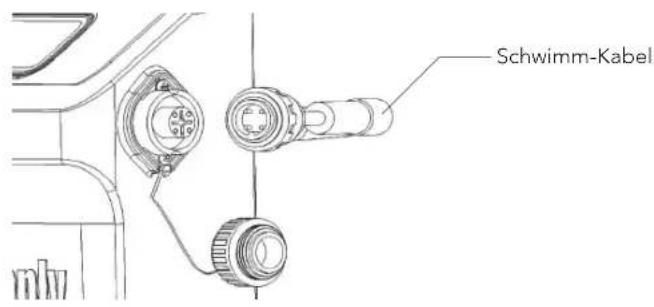

1. Verbinden Sie das Schwimmkabel des Schwimmbad-Reinigungsroboters mit der Stromversorgungseinheit.
2. Verbinden Sie das Stromkabel der Stromversorgungseinheit mit dem Stromnetz.

1. Betätigen Sie den AN-/AUS-Schalter.
2. Daraufhin beginnt der Schwimmbad-Reinigungsroboter mit der Arbeit.

Wichtig: Der Pool darf NICHT betreten werden, solange der Schwimmbad-Reinigungsroboter in Betrieb ist.

Teil 3 – Herausnehmen des Schwimmbad-Reinigungsroboters aus dem Wasser

Irennen Sie die Stromversorgungseinheit vom Stromnetz, bevor Sie irgendwelche Wartungsarbeiten ausführen.

1. Wenn der Schwimmbad-Reinigungsroboter seinen Zyklus noch nicht beendet hat, schalten Sie die Stromversorgungseinheit ab und trennen sie vom Stromnetz.
2. Ziehen Sie den Schwimmbad-Reinigungsroboter sanft mit Hilfe des Schwimmkabels an die Wasseroberfläche. Jetzt können Sie ihn mit Hilfe des Handgriffs aus dem Wasser nehmen.

Wichtig: Ziehen Sie den Schwimmbad-Reinigungsroboter nicht mit Hilfe des Schwimmkabels aus dem Wasser.

Abschnitt 3 – Routinemässige Wartung

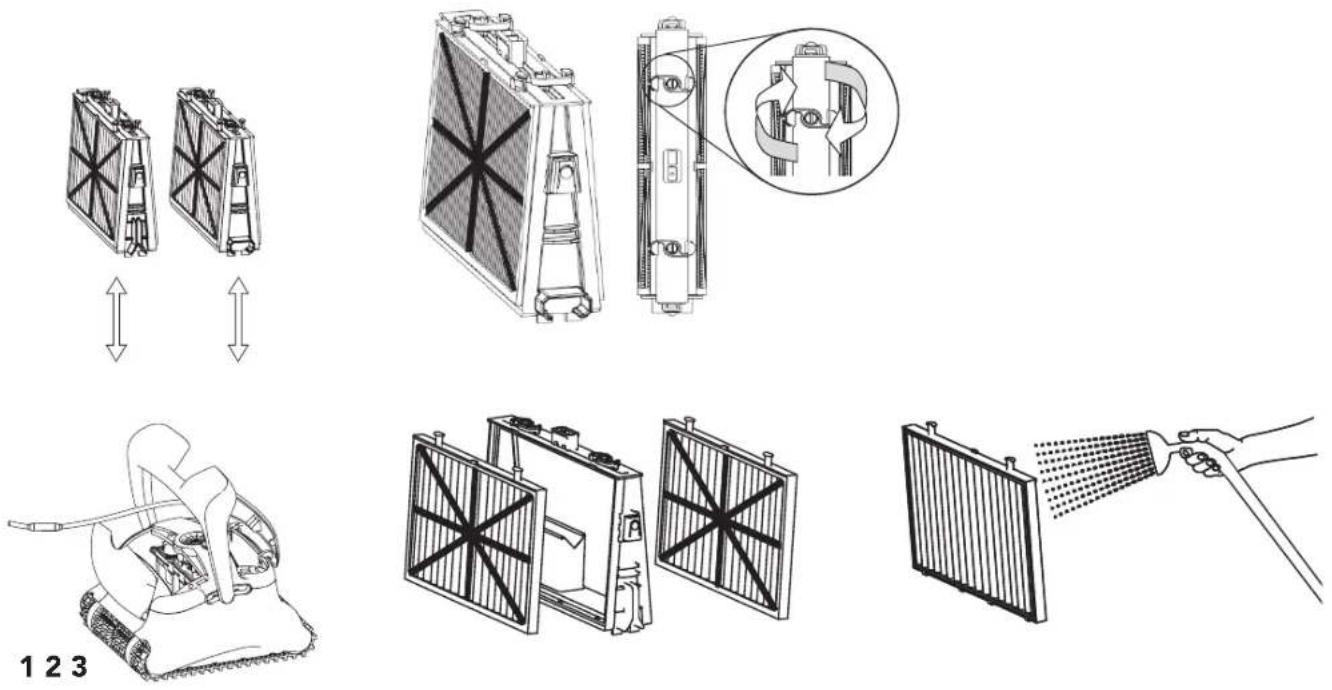

Teil 1 – Herausnahme und Reinigung der Filterelemente

Trennen Sie die Stromversorgungseinheit vom Stromnetz ab, bevor Sie irgendwelche Wartungsar beiten ausführen.

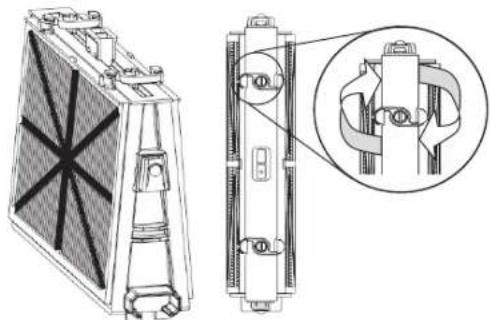

Wiedereinbau

Schieben sie die Fixierlaschen an der Unterseite des Filterelements in die entsprechenden Rillen im Basisrahmen und schliessen dann den S-Klips.

Setzen Sie die Filter gemäss das Diagramms wieder ein. DRÜCKEN SIE DIE FILTER NICHT MIT GEWALT AN IHREN PLATZ.

Achteckiges Eckstück

Empfehlung: Spülen Sie alle Bürsten nach jedem Reinigungszyklus mit sauberem Wasser ab.

Teil 2 – Ausbau und Reinigung des Flügelrads

Trennen Sie die Stromversorgungseinheit vom Stromnetz, bevor Sie irgendeine Wartungsarbeit ausführen.

Nehmen Sie die Abdeckung des Flügelrads ab und reinigen dann das Flügelrad-Gehäuse. Danach setzen Sie die Abdeckung wieder zurück.

Abschnitt 4 - Lagerungsanweisungen

Rollen Sie das Kabel auf und lagern es an einem trockenen Ort-vorzugsweise auf dem Caddy, Falls vorhanden.

X Lagern Sie den Schwimmbad-Reinigungsroboter nicht an einem Ort, der direktem Sonnenlicht ausgesetzt ist.
X Lagern Sie den Schwimmbad-Reinigungsroboter nicht an einem Ort, der übermässiger Hitze ausgesetzt ist.
X Lagern Sie den Schwimmbad-Reinigungsroboter nicht an einem Ort, der Frost ausgesetzt ist.

Anleitung zur Fehlerbehebung

Lesen Sie bitte diese Anleitung, bevor Sie sich an Ihren Schwimmbad-Reinigungsroboter-Händler wenden.

Die Wasserbedingungen des Schwimmbads müssen innerhalb folgender Parameter liegen:

PH: 7.0 – 7.8 NaCl: Max 5,000 ppm
Temperatur: 6°C(43°F) bis 34°C(93°F) Chlor: Max 4 ppm

Symptom Lösung
Das Kabel verdreht sich oder wickelt sich auf Überprüfen Sie, ob sich im Schwimmbad ein Hindernis befindet
Der Schwimmbad-Reinigungsroboter bewegt sich in Kreisen oder erreicht nicht alle Beckenbereiche	Überprüfen Sie die sich bewegenden Teile auf Fremdkörper
	Vergewissern Sie sich, dass die Filterkartusche sauber ist und die Filtertüren geschlossen sind
	Vergewissern Sie sich, dass genügend Kabel ausliegt, so dass der Roboter den gesamten Beckenbereich erreichen kann
	Sie sollten Algen von dem Boden und den Wänden des Schwimmbads entfernen, bevor Sie den Schwimmbad-Reinigungsroboter am Saisonbeginn das erste Mal benutzen
Der Schwimmbad-Reinigungsroboter bewegt sich nicht seitwärts an den Wänden	Stellen Sie den diagonalen Winkel des Griffs ein
Der Schwimmbad-Reinigungsroboter klettern die Wände nicht hoch	Vergewissern Sie sich, dass die Filterkartusche sauber ist
	Sie sollten Algen von dem Boden und den Wänden des Schwimmbads entfernen, bevor Sie den Schwimmbad-Reinigungsroboter am Saisonbeginn das erste Mal benutzen
	Überprüfen Sie, ob die Bürsten der Art der Boden- und Wandverkleidung entsprechen und wechseln Sie sie gegebenenfalls aus
	Überprüfen Sie, ob die Bürsten abgenützt sind und wechseln Sie sie gegebenenfalls aus
	Vergewissern Sie sich, dass der Bereich des Flügelrads sauber ist
Der Schwimmbad-Reinigungsroboter sinkt nicht Vergewissern Sie sich, dass die Wunderbürsten oder kombinierten Bürsten mit Wasser vollgesogen sind
Der Schwimmbad-Reinigungsroboter fällt an der Wasserlinie von der Wand ab	Wenn der Schwimmbad-Reinigungsroboter zu hoch klettert, wenden Sie sich an Ihren Schwimmbad-Reinigungsroboter-Fachhändler
Der Motor funktioniert nicht Überprüfen Sie, ob das Flügelrad blockiert wird
