Type de produit	Robot piscine automatique
Marque	Maytronics
Modèle	Dolphin Wave 60
Dimensions (L x l x h)	40 x 40 x 25 cm
Poids	7,2 kg
Alimentation	Transformateur basse tension (230 V / 24 V)
Longueur du câble	15 m
Type de filtration	Filtration fine (cartouche filtrante double face)
Programmation	Cycle automatique programmable (2, 4 ou 6 heures)
Nettoyage	Fond, parois et ligne d'eau
Système de déplacement	Caoutchouc antidérapant et chenilles
Brosses	Brosses actives en nylon et caoutchouc
Moteur	Moteur à courant continu sans balais
Sécurité	Arrêt automatique hors de l'eau, transformateur à très basse tension
Entretien	Cartouche filtrante lavable, brosses démontables
Indice de protection	IP68
Certification	CE, TÜV
Garantie	2 ans

FOIRE AUX QUESTIONS - Dolphin Wave 60 MAYTRONICS

Comment programmer le cycle de nettoyage Dolphin Wave 60 ?

Appuyez sur le bouton Programme sur le boîtier d'alimentation pour choisir la durée : 2, 4 ou 6 heures. Le robot démarrera automatiquement.

Que faire si le robot ne se déplace pas correctement ?

Vérifiez que les brosses ne sont pas bloquées par des débris et que les chenilles sont propres. Nettoyez-les à l'eau claire si nécessaire.

Comment nettoyer le filtre du robot ?

Ouvrez le couvercle du robot, retirez la cartouche filtrante et rincez-la abondamment à l'eau claire. Remettez-la en place une fois sèche.

Le robot peut-il nettoyer les parois et la ligne d'eau ?

Oui, le Dolphin Wave 60 est conçu pour nettoyer le fond, les parois et la ligne d'eau grâce à son système de navigation intelligent.

Quelle est la longueur du câble électrique ?

Le robot est livré avec un câble de 15 mètres, suffisant pour la plupart des piscines domestiques.

Comment ranger le robot après utilisation ?

Rincez le robot à l'eau claire, essuyez-le et rangez-le à l'abri du gel et du soleil. Enroulez le câble sans le plier.

Le transformateur est-il étanche ?

Le transformateur est conçu pour être installé à l'extérieur, à l'abri de la pluie directe. Il doit être placé à au moins 3 mètres de la piscine.

Peut-on remplacer les brosses ?

Oui, les brosses sont des pièces d'usure. Vous pouvez commander des brosses de rechange auprès du service client ou sur le site Maytronics.

Que faire si le robot s'arrête en cours de cycle ?

Vérifiez que le transformateur est branché et que le câble n'est pas endommagé. Si le problème persiste, consultez la notice ou contactez le SAV.

Quelle est la durée de vie de la batterie ?

Le Dolphin Wave 60 fonctionne sur secteur via transformateur, il n'a pas de batterie. Il doit être connecté en permanence pendant le nettoyage.

MODE D'EMPLOI Dolphin Wave 60 MAYTRONICS

FR Guide d'utilisation....p. 8

Liste des pièces fournies dans l'emballage

Robot nettoyeur de piscine

Bloc d'alimentation électrique

Pièces X Remarques
Châssis des composants du filtre 2
Filtre filet 4 filtres
Crochet en "S" 4
Bloc d'alimentation 1
Robot nettoyeur de piscine 1
Kit Caddy 1
Les éléments optionnels sont disponibles sur demande de la part de votre distributeur de robots nettoyeurs de piscines

Chapitre 1 - Description des principaux composants

1. Filtres

Il existe deux types de filtres en option.

Un seul type de filtre est fourni avec votre robot nettoyeur de piscine.

Réglage d'usine par défaut.

Pour le filtrage de fines particules de poussière.

2. Brosses

Trois types de brosses sont proposés en option, chacune d'elles étant conçue pour fournir une traction optimale sur différentes surfaces de piscine. Un seul ensemble brosse est fourni avec votre robot nettoyeur de piscine.

Brosse PVC

pour surfaces en béton, PVC, fibre de verre et à revêtement.

Brosse combinée

Brosse adaptée à tous revêtements de parois, idéale pour le nettoyage de la plupart des piscines.

Brosse Wonder

pour sols en céramique lisse.

3. Bloc d'alimentation électrique

Alimentation numérique avec

« Mode Interrupteur » (Switch mode):

• Entrée - 100-250 AC Volts
50-60 Hertz
• 180 Watts
- Sortie - 30 VDC
IP 54

Chapitre 2 – Fonctionnement du robot nettoyeur de piscine

1ère partie – Préparation du robot nettoyeur de piscine

A. Montez le kit du Caddy – mode d'assemblage indiqué séparément
B. Réglage de l'angle de la poignée du flotteur

Le réglage de l'angle de la poignée permet de déterminer la vitesse de progression du robot nettoyeur de piscine le long de la ligne de bordure de l'eau.

1. Abaissez la poignée à 180° au sol.

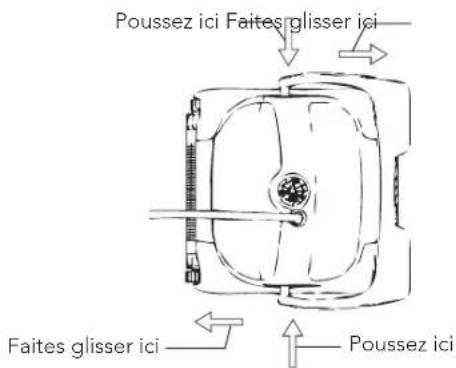

2. Poussez la base du bras à l'intérieur de l'appareil robot nettoyeur de piscine et faites-la glisser vers l'arrière du robot jusqu'à entendre un clic d'enclenchement dans la position voulue.

Progression normale

Pour un nettoyage plus efficace de la bordure de l'eau.

Progression rapide

Vitesse accélérée – pour un nettoyage plus rapide mais moins appliqué de la bordure de l'eau.

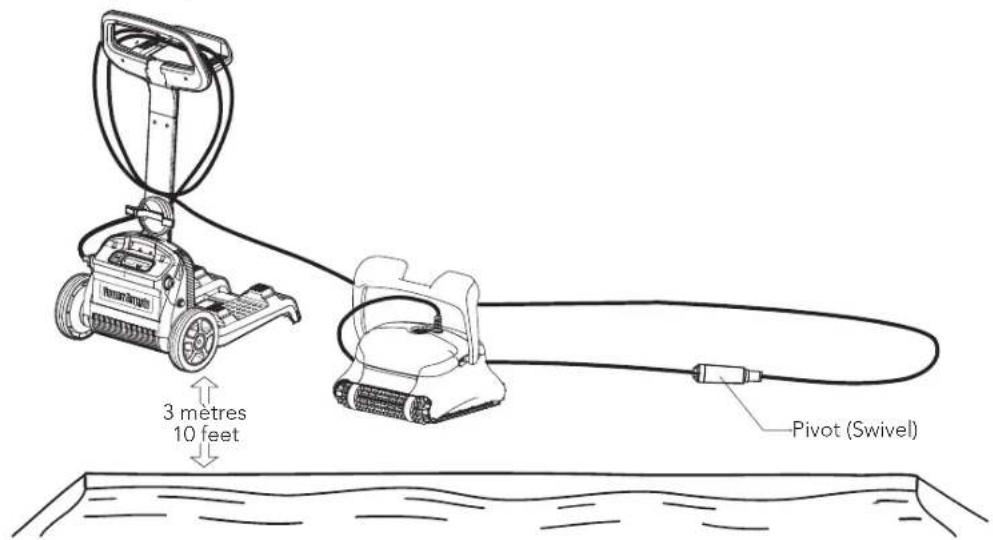

C. Disposition du câble

Déroulez le minimum nécessaire de câble pour assurer la couverture de toute la piscine. Veillez à le poser bien droit le long de la paroi et vérifiez qu'il ne présente ni nœuds ni torsades.

Utilisez exclusivement le bloc d'alimentation électrique d'origine.
Le bloc d'alimentation électrique est conçu anti-éclaboussures – Ne pas l'immerger dans l'eau.
Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.
Ne branchez pas l'alimentation avant d'avoir placé le robot nettoyeur dans l'eau.
Assurez-vous que la prise du secteur est protégée par un interrupteur de mise à la terre (GFI) ou de fuite à la terre (ELI).
⚠️ Important! Ne PAS entrer dans la piscine lorsque le robot nettoyeur de piscine fonctionne.

2ère partie – Insertion du robot nettoyeur de piscine dans l'eau

Installation du robot nettoyeur de piscine dans la piscine.

Plongez votre robot nettoyeur de piscine dans la piscine, puis lâchez la poignée.

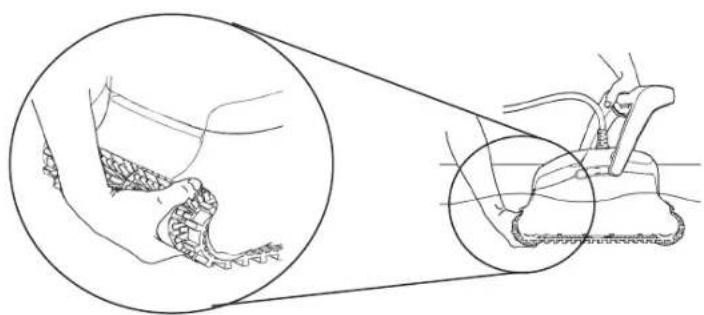

Remarque: Lors de l'utilisation des brosses combinées ou de brosses Wonder, pressez doucement le matériau constituant la brosse pour l'humidifier à fond.

Mise sous tension du robot nettoyeur de piscine

1. Reliez le câble flotteur du robot nettoyeur de piscine au bloc d'alimentation.
2. Reliez le câble électrique du bloc d'alimentation au secteur.

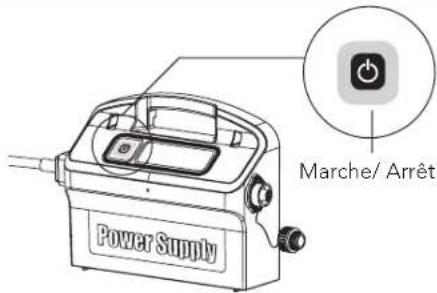

1. Appuyez sur l'interrupteur de marche/arrêt (ON/OFF).

2. Le robot nettoyeur de piscine va maintenant entamer son cycle de nettoyage.

Important! Ne PAS entrer dans la piscine lorsque le robot nettoyeur de piscine fonctionne.

3ère partie – Retrait du robot nettoyeur de piscine hors de l'eau

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

1. Si le robot nettoyeur de piscine n'a pas terminé son cycle, éteignez le bloc d'alimentation, puis débranchez le secteur.

2. Tirez doucement les flotteurs jusqu'à ce que le robot nettoyeur de piscine remonte à la surface, ensuite relevez-le par la poignée.

Important! NE PAS soulever le robot nettoyeur de piscine en tirant sur son câble.

Chapitre 3 – Maintenance de routine

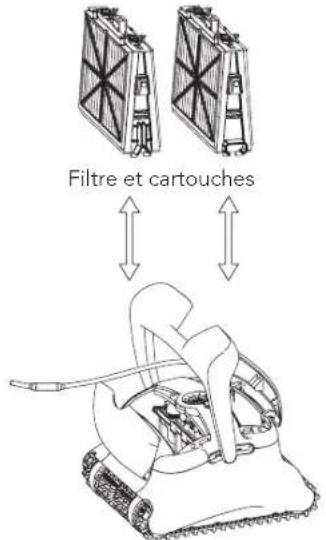

1ère partie – Extraction et nettoyage des composants du filtre

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

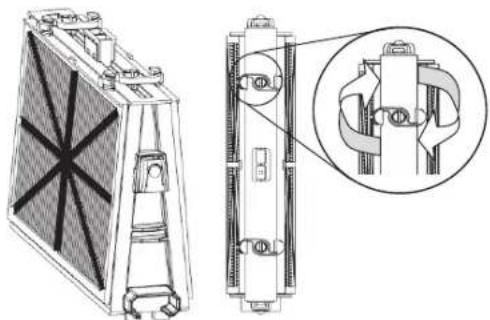

Insérez les attaches de fixation au bas du filtre dans les rainures prévues à cet effet sur le châssis, ensuite fermez le crochet en «S».

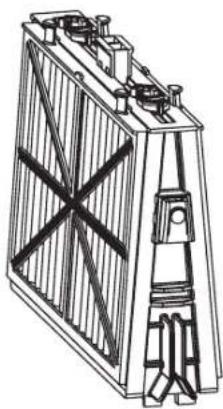

Réinstallez les filtres suivant le schéma. NE PAS FORCER SUR LES FILTRES POUR LES METTRE EN PLACE.

Recommendation: Rincez toutes les brosses à l'eau claire après chaque cycle de nettoyage.

2ère partie - Démontage et nettoyage de la turbine

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

Démontez le couvercle de la turbine et nettoyez son boîtier, ensuite remontez l'ensemble.

Chapitre 4 – Instructions de rangement

Enroulez le câble et rangez-le dans un endroit sec et frais – de préférence sur le Caddy si celui-ci est disponible.

X NE PAS ranger le robot nettoyeur de piscine en exposition directe aux rayons du soleil.
X NE PAS ranger le robot nettoyeur de piscine dans un endroit exposé à une chaleur excessive.
✗ NE PAS ranger le robot nettoyeur de piscine dans un endroit exposé au gel.

Localisation des pannes

Avant de contacter votre distributeur de robots nettoyeurs de piscines, veuillez lire attentivement ce guide.

L'eau de la piscine doit être conforme aux paramètres suivants:

PH: 7,0 – 7,8 NaCl: max. 5000 ppm
Température: de 6°C(43°F) à 34°C(93°F) Chlore: max. 4 ppm

Symptôme Solutions
Câble entortillé ou enroulé Vérifiez si un obstacle est présent dans la piscine
Le robot nettoyeur de piscine tourne en rond ou n'atteint pas toutes les surfaces de la piscine	Vérifiez si des corps étrangers bloquent les parties mobiles
	Assurez-vous que les composants du filtre sont propres et que les accès au filtre sont bien fermés
	Assurez-vous que la distance de câble tirée est suffisante pour couvrir toute la piscine
	Avant d'utiliser le robot nettoyeur de piscine en début de saison, il est recommandé de brosser toutes les algues susceptibles de se trouver sur le sol et les parois de la piscine
Le robot nettoyeur de piscine ne se déplace pas latéralement sur les parois	Réglez l'angle de la poignée
Le robot nettoyeur de piscine n'escalade pas les parois Assurez-vous que les composants du filtre sont propres
Le robot nettoyeur de piscine ne plonge pas Assurez-vous que les brosses Wonder ou les brosses combinées sont bien imprégnées d'eau
Le robot se dégage de la paroi à hauteur de la bordure de l'eau	Si le robot nettoyeur de piscine monte trop haut sur le parcours d'escalade, consultez votre distributeur de robots nettoyeurs de piscines
Le moteur ne fonctionne pas Vérifiez si la turbine est bloquée
	Vérifiez si le système d'entraînement est bloqué
	Vérifiez s'il existe un problème électrique (alimentation) en contrôlant l'arrivée du secteur.Si l'arrivée du courant est correcte, veuillez contacter votre distributeur de robots nettoyeurs de piscines
