MANUAL DE UTILIZADOR CX7 EDIFIER

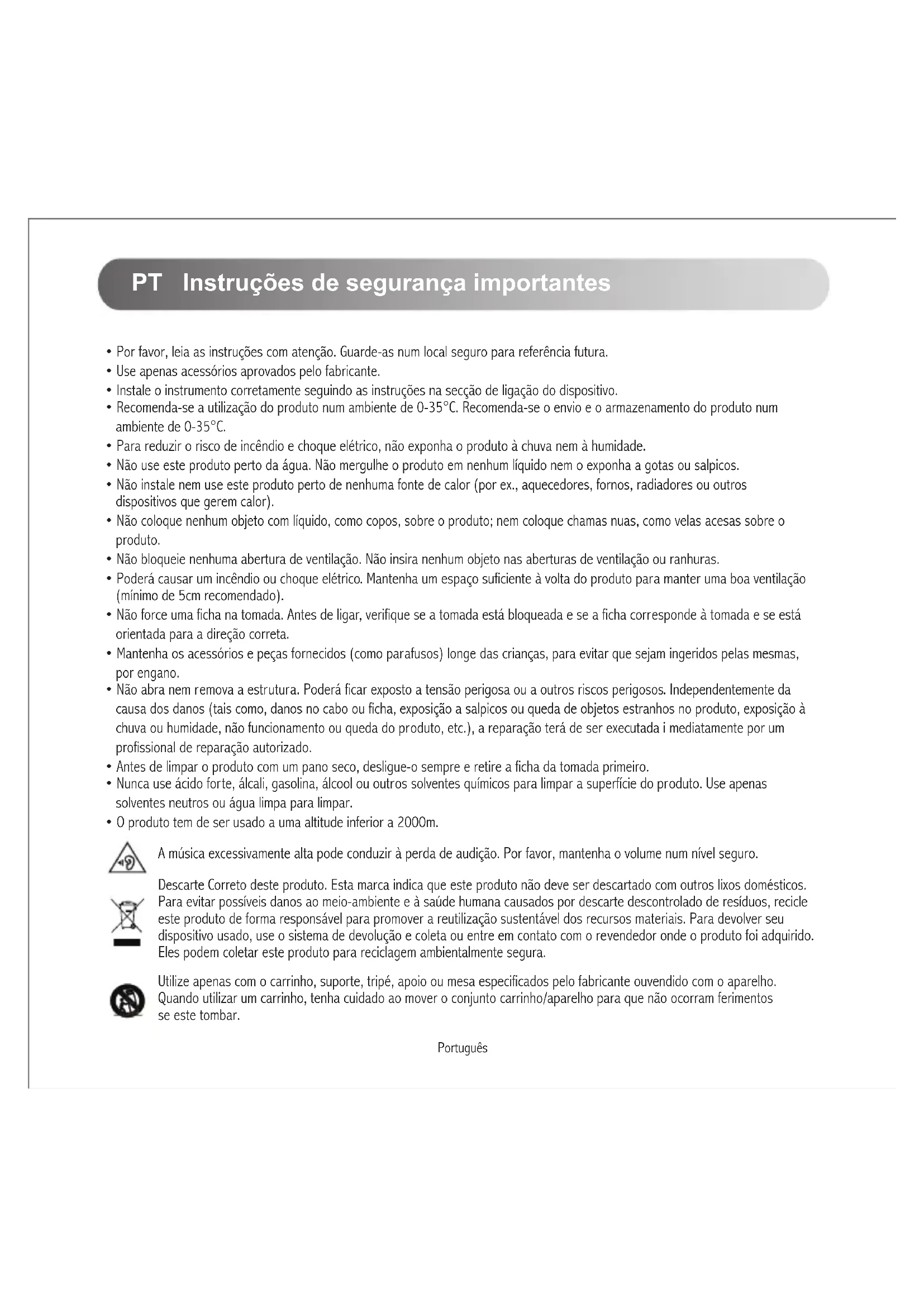

PT Instruções de segurança importantes

• Por favor, leia as instruções com atenção. Guarde-as num local seguro para referência futura.
• Use apenas acessórios aprovados pelo fabricante.
• Instale o instrumento corretamente seguindo as instruções na secção de ligação do dispositivo.
• Recomenda-se a utilização do produto num ambiente de 0-35°C. Recomenda-se o envio e o armazenamento do produto num ambiente de 0-35°C.
• Para reduzir o risco de incêndio e choque elétrico, não exponha o produto à chuva nem à humidade.
• Não use este produto perto da água. Não mergulhe o produto em nenhum líquido nem o exponha a gotas ou salpicos.
• Não instale nem use este produto perto de nenhuma fonte de calor (por ex., aquecedores, fornos, radiadores ou outros dispositivos que gerem calor).
• Não coloque nenhum objeto com líquido, como copos, sobre o produto; nem coloque chamas nuas, como velas acesas sobre o produto.
• Não bloqueie nenhuma abertura de ventilação. Não insira nenhum objeto nas aberturas de ventilação ou ranhuras.
• Poderá causar um incêndio ou choque elétrico. Mantenha um espaço suficiente à volta do produto para manter uma boa ventilação (mínimo de 5cm recomendado).
• Não force uma ficha na tomada. Antes de ligar, verifique se a tomada está bloqueada e se a ficha corresponde à tomada e se está orientada para a direção correta.
• Mantenha os acessórios e peças fornecidos (como parafusos) longe das crianças, para evitar que sejam ingeridos pelas mesmas, por engano.
• Não abra nem remova a estrutura. Poderá ficar exposto a tensão perigosa ou a outros riscos perigosos. Independentemente da causa dos danos (tais como, danos no cabo ou ficha, exposição a salpicos ou queda de objetos estranhos no produto, exposição à chuva ou humidade, não funcionamento ou queda do produto, etc.), a reparação terá de ser executada i mediatamente por um profissional de reparação autorizado.
• Antes de limpar o produto com um pano seco, desligue-o sempre e retire a ficha da tomada primeiro.
• Nunca use ácido forte, álcali, gasolina, álcool ou outros solventes químicos para limpar a superfície do produto. Use apenas solventes neutros ou água limpa para limpar.
• O produto tem de ser usado a uma altitude inferior a 2000m.

A música excessivamente alta pode conduzir à perda de audição. Por favor, mantenha o volume num nível seguro.

Descarte Correto deste produto. Esta marca indica que este produto não deve ser descartado com outros lixos domésticos. Para evitar possíveis danos ao meio-ambiente e à saúde humana causados por descarte descontrolado de resíduos, recicle este produto de forma responsável para promover a reutilização sustentável dos recursos materiais. Para devolver seu dispositivo usado, use o sistema de devolução e coleta ou entre em contato com o revendedor onde o produto foi adquirido. Eles podem coletar este produto para reciclagem ambientalmente segura.

Utilize apenas com o carrinho, suporte, tripé, apoio ou mesa especificados pelo fabricante ouvendido com o aparelho. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/aparelho para que não ocorram ferimentos se este tombar.

Instruções de segurança importantes

Aviso de potência:

1. Coloque o produto perto da saída de potência para uma utilização fácil.
2. Antes de usar, certifique-se de que a tensão de funcionamento é igual à tensão de alimentação local. A tensão de funcionamento correta encontra-se na placa do produto.
3. Para fins de segurança, retire a ficha do produto da tomada durante trovoadas ou sempre que não usar o produto durante muito tempo.
4. Em condições normais, a fonte de alimentação pode ficar quente. Mantenha uma boa ventilação na área e tenha cuidado.
5. Placa com o nome do produto e etiquetas de aviso na carcaça ou na parte inferior do produto ou do adaptador de energia.

Este símbolo serve para alertar o utilizador para a presença de tensão perigosa não isolada dentro do compartimento do produto, a qual pode ter magnitude suficiente para constituir um risco de choque elétrico para as pessoas.

Este símbolo serve para avisar o utilizador para não desmontar o compartimento do produto e que não existem peças passíveis de substituição pelo utilizador. Leve o produto a um centro de reparação autorizado para reparação.

Este símbolo indica que o produto destina-se apenas ao uso no interior.

Este símbolo indica que o produto é CLASSE II ou um dispositivo elétrico com duplo isolamento sem ligação à terra necessária.

A ficha de ALIMENTAÇÃO ou adaptador é utilizado como forma para desligar o aparelho e deve manter-se pronto a ser utilizado.

Produtos sem fio:

1. Os produtos sem fios podem gerar frequências de rádio de ondas curtas e interferir com a utilização normal de outros dispositivos eletrónicos ou equipamento médico.
2. Desligue o produto quando não for permitido usá-lo. Não use o produto em instalações médicas, em aviões, em bombas de gasolina, perto de portões automáticos, sistemas de alarme de incêndio automáticos ou outros dispositivos automatizados.
3. Não use o produto perto de um pacemaker, a menos de 20cm de distância. As ondas de rádio podem afetar o funcionamento normal do pacemaker ou outros dispositivos médicos.

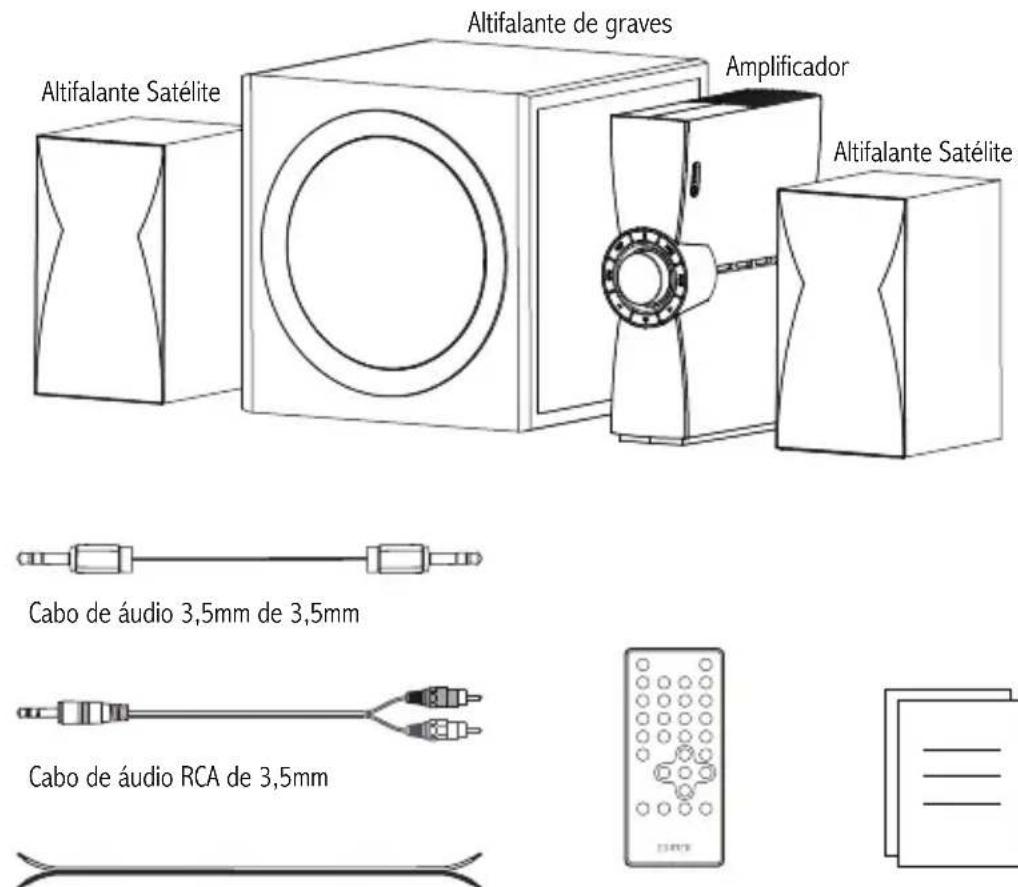

Conteúdo da caixa

Cabo de ligação do altifalante x 3 Controlo remoto Manual do utilizador

Nota:

• As imagens são apenas ilustrativas e podem diferir do produto real.
• Para a necessidade de melhoramento técnico e atualização do sistema, as informações e especificações aqui contidas podem ser ligeiramente diferentes do produto real. Se for encontrada qualquer diferença, prevalece o produto real.

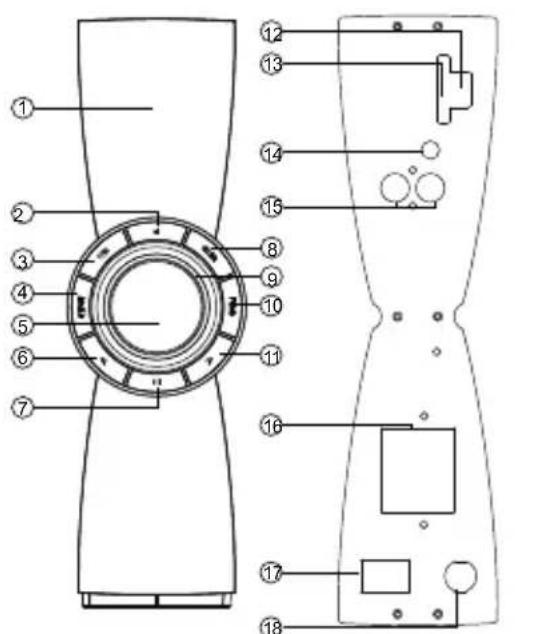

Operação funcional

1. Apresentar janela
2. Ligar/em espera
3. Controlo de agudos
4. Seleção da entrada de áudio
5. Marcador de volume principal
6. Faixa anterior: pressione (modo Bluetooth/USB/cartão SD)
   Pasta anterior: mantenha premido durante cerca de 2 segundos (modo USB/cartão SD)
7. Pausa/reprodução: pressione
   Para desligar o Bluetooth: mantenha pressionado (modo Bluetooth)
8. Controlo de graves
9. Luz de indicação (auréola)
10. Tecla de função (seleção de agudos e graves)
11. Faixa seguinte: pressione (modo Bluetooth/USB/cartão SD)
    Pasta seguinte: mantenha premido durante cerca de 2 segundos (modo USB/cartão SD)
12. Ranhura para pendrive USB
13. Ranhura para cartão SD
14. Porta de entrada AUX
15. Porta de entrada de PC
16. Ligue ao altifalante de graves e altifalante satélite
    L+: porta de altifalante satélite esquerdo (cabo dourado)
    L-: porta de altifalante satélite esquerdo (cabo prateado)
    R+: porta de altifalante satélite direito (cabo dourado)
    R-: porta de altifalante satélite direito (cabo prateado)
    SW+: porta de altifalante de graves (cabo dourado)
    SW-: porta de altifalante de graves (cabo prateado)
17. Interruptor de potência
18. Cabo de alimentação
19. Porta de entrada AUX
20. Porta de auscultadores

Português

Controlo remoto

Aponte o controle remoto para a janela de recepção remota no amplificador, a distância de funcionamento ótima é de 7 metros.

1. Silenciar
2. Standby/despertar (eficiente apenas quando o alto-falante está ligado)
3. Seleção da entrada de áudio: Bluetooth - AUX - PC - USB - SD No modo Bluetooth, mantenha a tecla " * " premida para desligar a ligação de Bluetooth
4. Teclas numéricas 0\~9 No modo USB/cartão SD, prima uma das teclas ou prima continuamente qualquer tecla para selecionar música (como, por exemplo, prima as teclas 1 e 2 para selecionar a faixa 12)
5. Faixa Anterior/Seguinte (pasta que inclui música com formato MP3/WMA)
6. VOL+/VOL-: Aumento/diminuição do volume principal ◀◀ ▶◀ : Faixa anterior/faixa seguinte (modo Bluetooth/ USB/cartão SD) ▶II : Pausa/reprodução
7. Botão de reiniciar Mantenha pressionado por cerca de 3s: reiniciar
8. Controlo de graves
   9 .Controlo de agudos

Instalação da pilha

Por favor, consulte a ilustração para ver como abrir o compartimento para a pilha, inserir a pilha CR2025 e fechar o compartimento.

NÃO INGERIR A BATERIA, RISCO DE QUEIMADURA QUÍMICA

• (O controle remoto fonecido com) Este produto contém uma bateria de botão/moeda. Se a bateria de botão/moeda for ingerida, ela pode causar queimaduras internas graves em apenas 2 horas, e pode levar à morte.
• Mantenha as baterias novas e usadas longe de crianças, se o compartimento da pilha não fechar adequadamente, pare de utilizar o produto e mantenha-o longe de crianças.
• Caso você desconfie que as baterias foram ingeridas ou inseridas em qualquer parte do corpo, procure ajuda médica imediata.

Nota:

1. Não coloque o controlo remoto em locais quentes e húmidos.
2. Não carregue as pilhas.
3. Remova as pilhas sempre que não as usar durante um longo período de tempo.
4. As baterias (do controle remoto) não devem ser expostas a calor excessivo, como luz solar direta, fogo ou similares.
5. Perigo de explosão se a bateria for substituída incorretamente. Substitua apenas pelo mesmo tipo ou por um tipo equivalente.

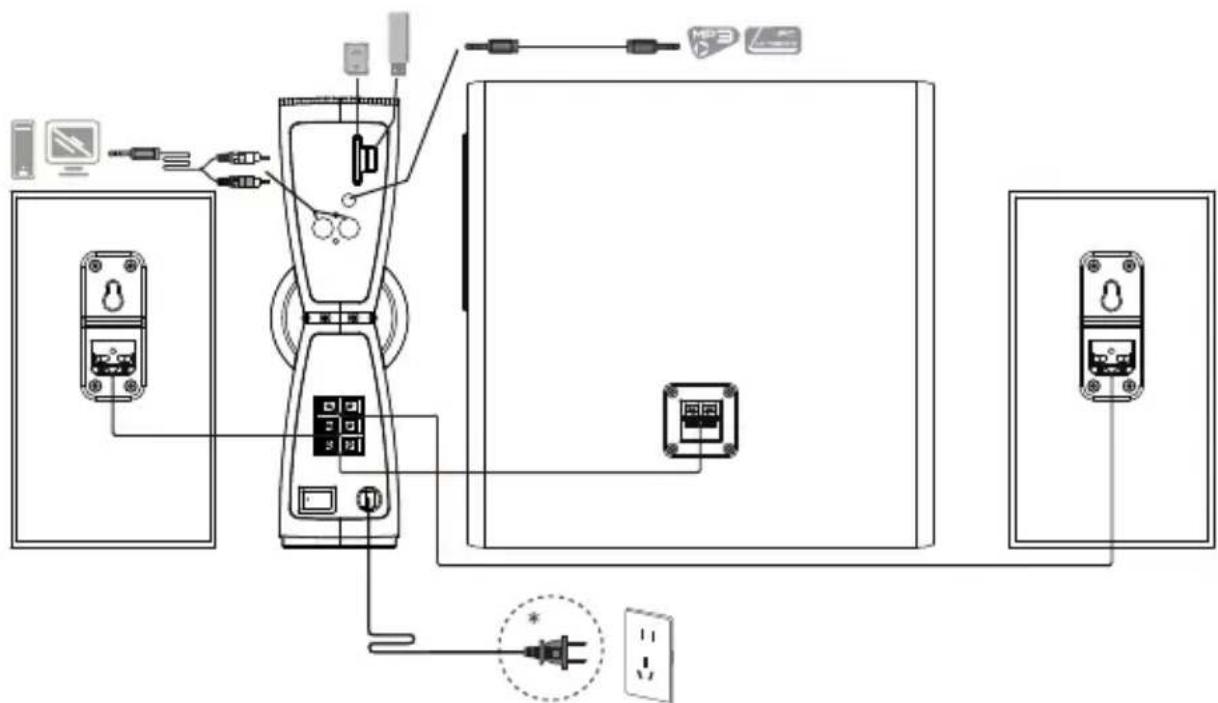

Ligações

* Este tipo de conector é utilizado somente para fins de ilustração.

Conecte o cabo dourado ao clip com o fio vermelho, depois conecte o cabo prateado ao clip com o fio preto (tenha em atenção a combinação de cor).

Certifique-se que a alimentação no painel traseiro do amplificador está desligada antes de conectá-lo.

Instruções de funcionamento

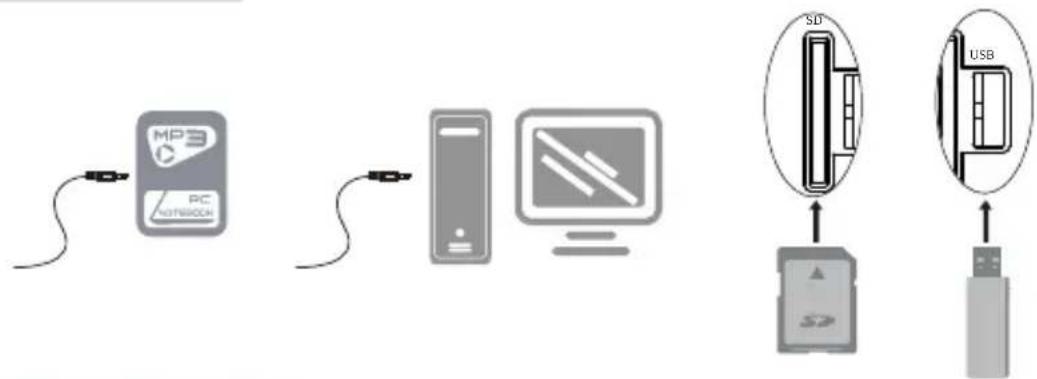

1. Ligar à fonte de áudio


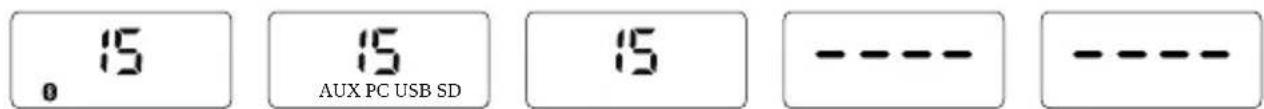

2. Seleccionar fonte de áudio

INPUT AUX OU USB RDOU ou ou

15 0 15 AUX PC USB SD 15 ---- ----

3. Reproduza música no dispositivo conectado e ajuste as configurações para um nível desejado

Português

Entrada Bluetooth

1. Pressione o botão "INPUT" no amplificador, ou pressione o botão " ✕" no controle remoto para selecionar o modo Bluetooth, a tela exibirá o modo Bluetooth.
2. Seleccione a configuração "EDIFIER CX7" no seu dispositivo (telemóvel, tablet, etc.) para conectar-se.
3. Se for necessário, o código PIN para ligação é "0000".

Nota:

1. Para desfrutar de todas as funções Bluetooth, certifique-se que o seu dispositivo de fonte áudio tem os perfis A2DP e AVRCP.
2. A conectividade e compatibilidade Bluetooth podem ser diferentes entre os dispositivos de origem, dependendo das versões de software dos mesmos.

Coloque o alto-falante satélite na parede

1. Faça um furo na parede

Diâmetro do furo: 8 mm/1/4"

Como mostra a ilustração, faça um furo (Profundidade: 40 mm/1,5", Diâmetro do furo: 8 mm/1/4") na parede. Se quiser colocar todos os alto-falantes satélites na parede, continue a fazer outro furo na parede.

Nota:

O diâmetro do furo pode variar dependendo dos materiais da parede, portanto, ajuste o diâmetro da broca às condições existentes para uma instalação adequada.

2. Fixe o parafuso na parede

Coloque uma bucha de parede no furo e, em seguida, fixe um parafuso firmemente na bucha.

Dicas:

• Parafuso autoatarraxante: diâmetro: 5 mm, comprimento: 40 mm; Bucha de parede de plástico: 8 * 40 mm.
• 6-8 milímetros do parafuso devem ser mantidos fora da parede.

Português

Coloque o alto-falante satélite na parede

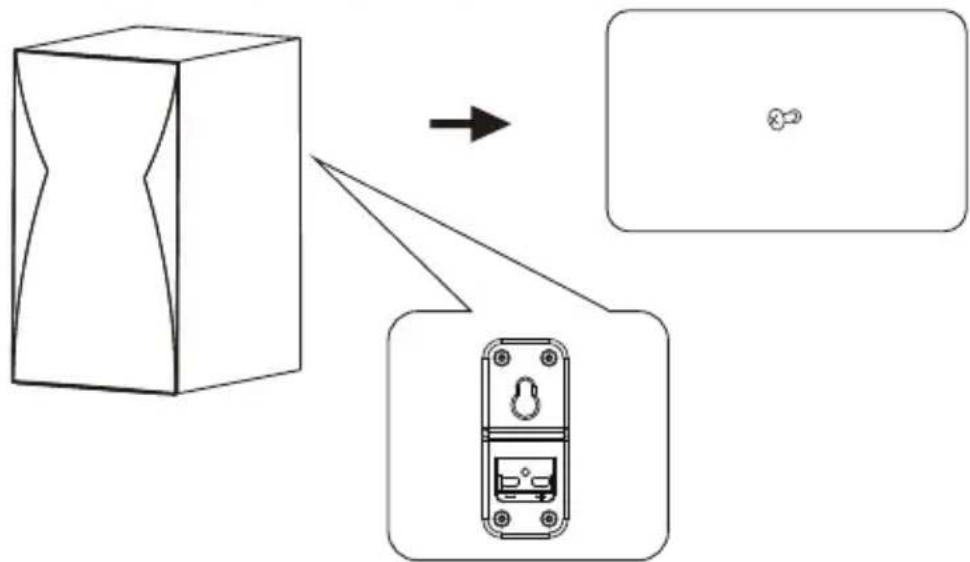

3. Conecte o alto-falante satélite ao parafuso na parede

Alinhe o furo no painel traseiro do alto-falante satélite com o parafuso na parede e fixe firmemente.

Nota:

1. Os parafusos inclusos são apropriados somente para paredes com estrutura de concreto e tijolos, e não para paredes de placas de gesso, placas de espuma, e estruturas de madeira. Consulte um profissional para garantir a segurança caso precise fazer a instalação em paredes de placa de gesso e estrutura de madeira.

2. O parafuso autoatarraxante e a bucha plástica de parede não estão incluídos no pacote e você pode precisar comprá-los.

Aviso:

1. Siqa as instruções de instalação para evitar danos ao seu produto.

2. Certifique-se que a altura da instalação é menor que 2m.

Especificações

Saída de potência: E/D: 12W+12W

SW: 45W

Resposta de frequência: E/D: 140Hz-19kHz

SW: 45Hz-130Hz

Entradas de áudio: Bluetooth, AUX, PC, USB, SD

Declaração para UE

Banda de Frequência: 2.402GHz \~ 2.480GHz

RF Potência de Saída: ≤ 10 dBm (EIRP)

Não existem restrições à utilização.

Resolução de problemas

Sem som

• Verifique se o altifalante está LIGADO.
• Tente aumentar o volume utilizando o controlo do volume principal ou o controlo remoto.
• Certifique-se de que os cabos de áudio estão bem ligados e que a entrada está corretamente selecionada nos altifalantes.
• Verifique se existe saída do sinal do dispositivo de áudio fonte.

Não é possível ligar por Bluetooth

• Certifique-se de que o altifalante está comutado para a entrada Bluetooth. Se estiver noutro modo de entrada de áudio, a função Bluetooth não será ligada. Desconecte de qualquer dispositivo Bluetooth mantendo pressionado o botão "▶II" no amplificador ou pressione o botão "✗" no controle remoto, em seguida, tente novamente.
• O alcance efetivo da transmissão por Bluetooth é de 10 metros; certifique-se de que está a operar dentro desse alcance máximo.
• Tente ligar-se a outro dispositivo Bluetooth.

O CX7 não se liga

- Verifique se a fonte de alimentação principal está ligada ou se a tomada de parede tem corrente.

Ruído proveniente das colunas

- As colunas EDIFIER geram pouco ruído, ao passo que o ruído de fundo de alguns dispositivos de áudio é bastante alto. Desligue os cabos de áudio e aumente o volume, se não escutar nenhum som a 1 metro de distância da coluna, significa que existe um problema com este produto.

Para mais informações sobre a EDIFIER, consulte o site www.edifier.com

Para obter informações sobre a garantia da EDIFIER, aceda à página relevante do país em www.edifier.com e consulte a secção dos Termos da Garantia.

EUA e Canadá: [e-mail]

América do Sul: Visite o site www.edifier.com (Inglês) ou www.edifierla.com (Espanhol/Português) para obter informações sobre o contacto local.

Para mais informações, por favor, acesse nosso site:

www.edifier.com

@Edifier_Global @Edifier_Global@Edifierglobal

Modelo: EDF100063

Edifier International Limited

P.O. Box 6264

General Post Office

Hong Kong

Tel: [phone]

Fax: [phone]

www.edifier.com

© 2022 Edifier International Limited. Todos os direitos reservados.

Impresso na China

AVISO:

Para a necessidade de melhoramento técnico e atualização do sistema, as informações contidas neste documento poderão ser sujeitas a alteração, periodicamente, sem aviso prévio.

Os produtos da EDIFIER serão personalizados para aplicações diferentes. As imagens e ilustrações apresentadas nesta manual poderão ser ligeiramente diferentes do produto real. Se for encontrada qualquer diferença, prevalece o produto real.
