使用説明書 CX7 EDIFIER

・説明書をよく読み、いつでも読めるように適切に保管してください。

・メーカーが指定した付属品/アクセサリーを使用してください。

・本機を正しく接続するため、接続図の説明に従ってください。

・本機は0-35℃の環境で使用することをおすすめします。本製品は0～35℃の環境で配送および保管することをおすすめします。

・火災、感電のおそれを少なくするため、雨天下を含め湿気の多い場所には本機を置かないでください。

- 水滴/液滴がかからないようにしください。

・熱源 (ヒーター、ストーブなど) の近くに置かないでください。

- 瓶など液体の入った物を本器の上に置かないでください。火のついたロウソクなどの物を本器に置かないでください。

- 換気用の開口部をふさがないでください。換気用の開口/穴に物を入れないでください。火災、感電の原因になります。

・本機は通気の良い場所に置き、天面、側面は5cm空けてください。

- プラグはジャックにしっかり差し込んでください。接続前、ジャックが塞がれていないか、また、プラグがジャックに適合し、正しい向きか確認してください。

・付属のアクセサリー、パーツは、飲み込むことがないように小さいお子さんが触れないところに置いてください。

・ハウジングは分解しないでください。感電などのおそれがあります。本機が動作しない、落下等による破損、水や雨に晒す等した場合は、直ちに使用を中止し修理に出してください。

・本器を乾いた布で拭く前に必ず電源を切り、電源プラグを外してください。

- 本器の表面を拭く強い酸、アルカリ、ガソリン、アルコールなどの溶剤は使用しないでください。掃除には中性洗剤か水を使用してください。

・本機は2千メートルの標高以下でご使用ください。

音楽の音量に注意してください。聴覚を損なうことがあります。音量は安全な範囲に保ってください。

この記号は、法令や規制に従い、本機を廃棄またはリサイクルすることを示します。

使用するのはメーカー指定か、本製品付属のカート、スタンド、三脚、ブラケット、またはテーブルのみです。カート使用時、カートを本製品とともに移動する時は転倒しないよう注意してください。

日本語

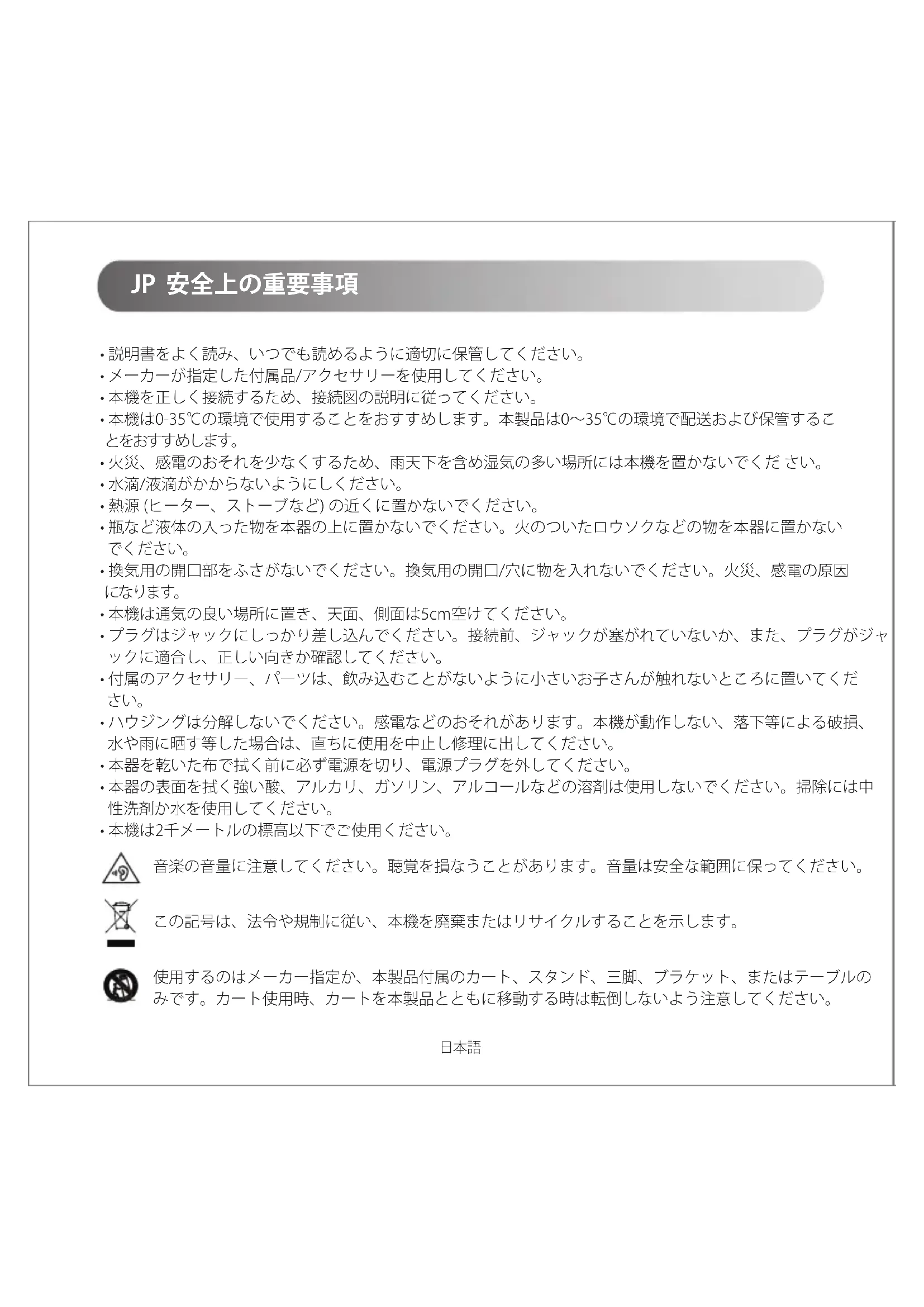

安全上の重要事項

電源警告:

1. 使いやすいように本器をコンセントの近くに置いてください。
2. 使用前、動作電圧が使用場所と同じ電源であることを確認します。正しい動作電圧は本器に記載してあります。
3. 安全のため、落雷の恐れのあるとき、または長期間使用しないときは本機の電源コードを外してください。
4. 通常の環境でも本体が熱くなることがあります。通気を良くし、使用場所に注意してください。
5. 製品本機ハウジング、底面、電源アダプターの製品ネームプレートと安全警告ラベル。

この記号は、人に電気ショックを与える可能性のある、高電圧部分が本機の内部にあることをユーザーに知らせるものです。

この記号は、本器を分解しないように警告するものです。内部にユーザーが交換できるパーツはありません。修理は指定サービスセンターに依頼してください。

この記号は屋内専用であることを示します。

この記号は、本機がクラスⅡ、二重絶縁電気機器で、アースの必要のないことを示します。

「主電源」プラグは切断装置として使用します。切断装置はすぐに使用できる状態にしておきます。

ワイヤレス製品の場合:

1. ワイヤレス製品は短波を出し、他の電子機器、医療機器などに干渉することがあります。
2. 使用できない時は製品の電源を切ってください。製品は医療施設、飛行機、ガソリンスタンド、自動ゲート近く、自動火災報知機、他の自動化装置などで使用しないでください。
3. 製品はペースメーカーの20cm以内で使用しないでください。無線電波はペースメーカーなどの医療機器の通常動作に影響を与えることがあります。

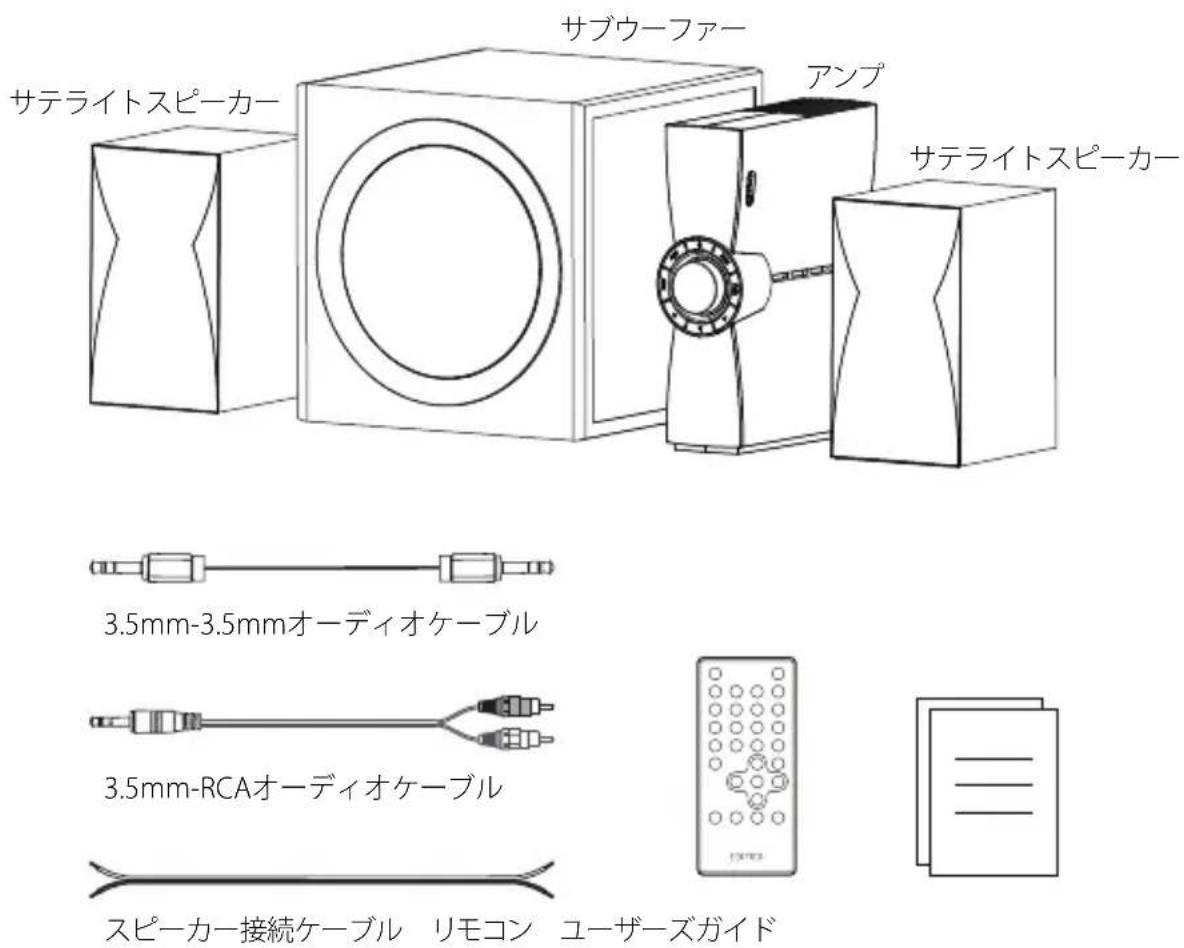

箱の中身

注：

・画像は参照用です。
・技術的改善とシステムのアップグレードの必要性、ここに含まれている情報と仕様に対して、実際の製品は若干異なる場合があります。差異があった場合、実際の製品を優先します。

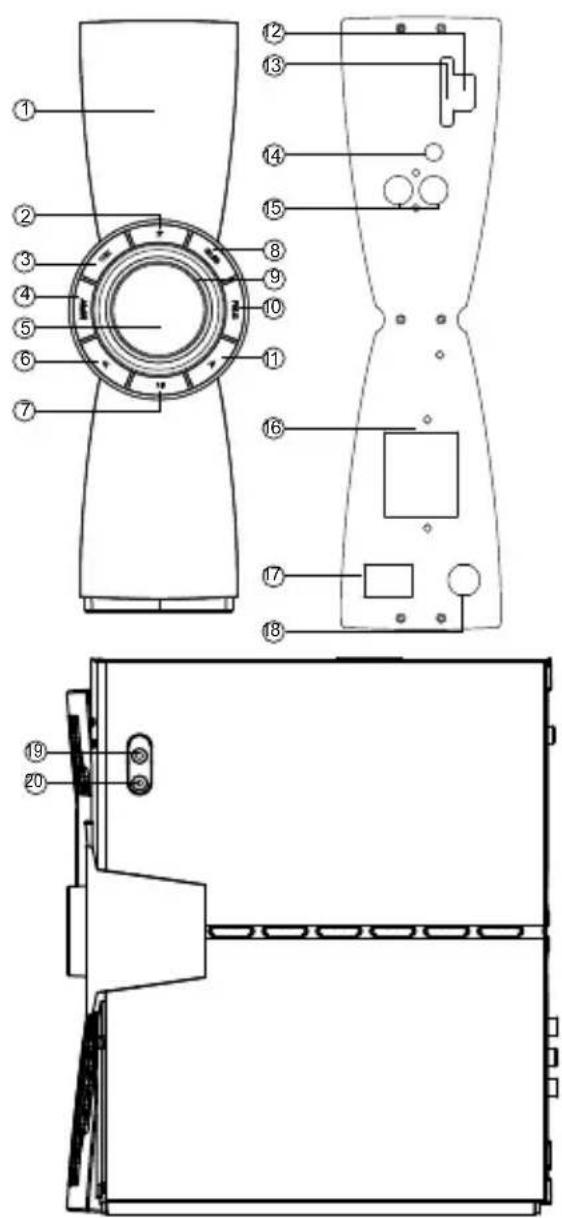

機能操作

1. ディスプレイウィンドウ

2. 電源オン/スタンバイ

3. 高音コントロール

4. オーディオ入力選択

5.マスターボリュームダイアル

1. 前の曲: 押す(Bluetooth/USB/SDカードモード)

前のフォルダ: 約2s長押し(USB/SDカードモード)

1. 一時停止/再生: 押す

Bluetoothを切断する: 長押し(Bluetoothモード)

1. 低音コントロール

9.インジケーターライト(光リング)

1. 機能ボタン(高音と低音の選択)

2. 次の曲: 押す(Bluetooth/USB/SDカードモード)

次のフォルダ：約2s長押し(USB/SDカードモード)

1. USBフラッシュディスクスロット

2. SDカードスロット

3. AUX 入力ポート

4. PC 入力ポート

5. サブウーファー/サテライトスピーカーに接続する

L+: 左サテライトスピーカーポート(ゴールドケーブル)

L: 左サテライトスピーカーポート(シルバーケーブル)

R+: 右サテライトスピーカーポート(ゴールドケーブル)

R-: 右サテライトスピーカーポート(シルバーケーブル)

SW+: サブウーファーポート(ゴールドケーブル)

SW-: サブウーファーポート(シルバーケーブル)

1. 電源スイッチ

2. 電源ケーブル

3. AUX 入力ポート

20.ヘッドフォンジャック

日本語

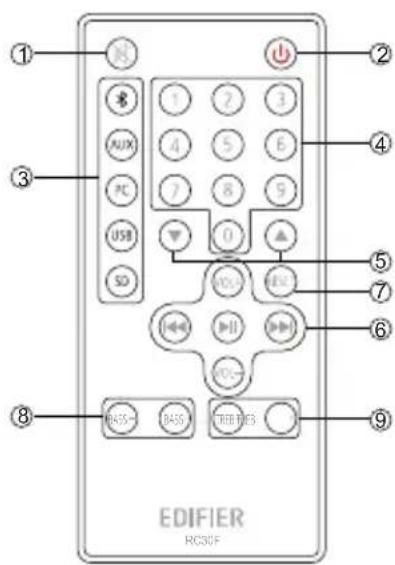

リモコン

リモコンをアンプのリモート受信ウィンドウに向けます。最適な操作距離は7メートルです。

1. ミュート
2. スタンドバイ/ウェイク(スピーカーがオンの時のみ有効)
3. オーディオ入力選択: Bluetooth - AUX - PC - USB - SD Bluetoothモードでは、「*」ボタンを長押しするとBluetoothを切断する

4.0-9の数字ボタン USB/SDカードモードでは、これらのボタンの1つを押すか、いずれかのボタンを連続して押すことにより、音楽を選択できます（例えば1と2を押すと、トラック12を選択できます）

1. 前/次のフォルダ（MP3/WMAフォーマットの音楽を含むフォルダ）

2. VOL+/VOL-：マスターボリュームアップ/ダウン ▶◀▶▶：前の曲/次の曲(Bluetooth/USB/SDカードモード) ▶Ⅱ：一時停止/再生

3. リセットボタン 約3s長押し: リセット

4. 低音コントロール

5. 高音コントロール

バッテリーの取付けと交換:

図を参照して、バッテリーボックスを開け、CR 2025 バッテリーをセットし、ボックスを閉じてください。

② OPEN ①↑ PUSH

日本語

リモコン

ご警告！

電池を飲み込まないでください。化学的火傷の危険性があります

• （リモコンに付属）本製品にはコイン/ボタン電池が付属しています。コイン/ボタン電池を飲み込んだ場合、わずか2時間で体内に重度の火傷を負い、死に至るおそれがあります。
• 新しい電池と使用済みの電池は子供の手の届かない所に置いてください。電池ボックスが確実に閉められない場合、製品の使用を停止し、リモコンは子供の手の届かない所に置いてください。
• 電池を飲み込む、あるいは体内に入った可能性がある場合には、ただちに医師の診断を受けてください。

ご 注意:

1. リモコンは高温、高湿の所に置かないでください。
2. バッテリーは充電しないでください。
3. 長期間使用しない時はバッテリーを外してください。
4. （リモコン内の）電池を、太陽、火などの過度な熱源にさらさないでください。
5. バッテリーは正しく交換されないと爆発のおそれがあります。交換は同等のタイプで行います。

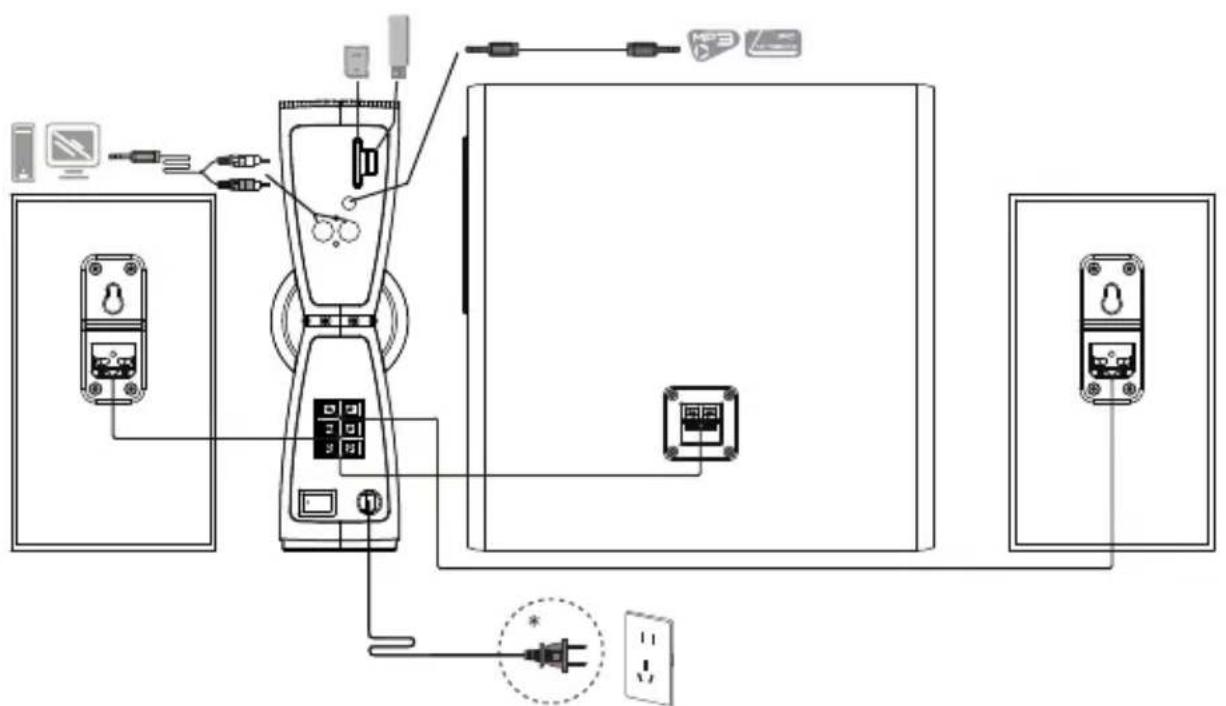

接続図

*このプラグタイプは、説明のみを目的としています。

ゴールドケーブルを赤のワイヤクリップに接続し、シルバーケーブルを黒のワイヤクリップに接続します（カラーマッチングに注目）。

接続する前に、アンプの背面パネルの電源スイッチがオフになっていることを確認してください。

取扱の説明

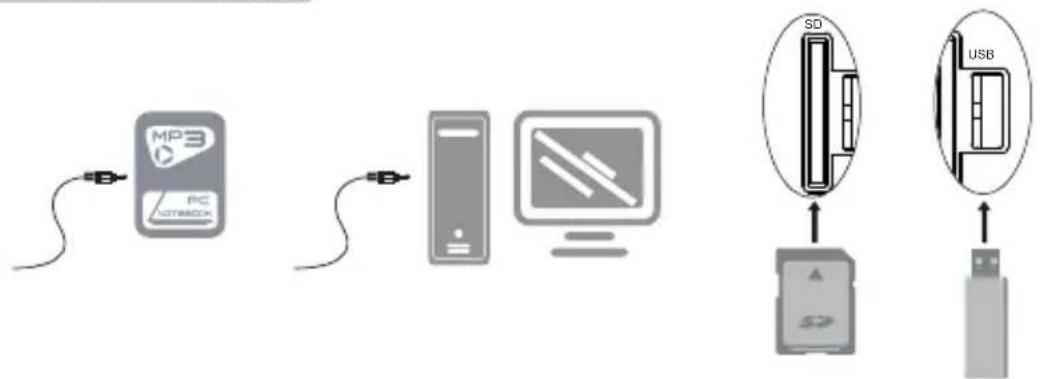

1. オーディオソースに接続


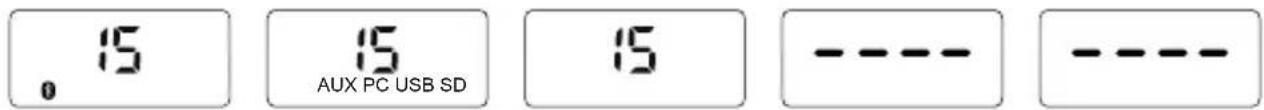

1. オーディオソースを選択

INPUT A: 6x16B S: 0:00は または または または →

15 0 15 AUX PC USB SD 15 ---- ----

1. 接続したデバイスで音楽を再生し、設定を希望のレベルに調整します

日本語

Bluetooth入力

1. アンプの「INPUT」ボタンを押す、あるいはリモコメの「 」ボタンを押して、Bluetoothモードを選択すると、ディスプレイウィンドウにはBluetoothモードが表示されます。
2. デバイス設定で「EDIFIER CX7」を選択し、接続します。
3. パスキーの要求があった場合「0000」を入力します。

注：

1. 本製品のBluetooth機能をフルに活用するため、ユーザーのモバイルデバイスがA2DP、AVRCPプロファイルをサポートするか確認してください。
2. Bluetoothの接続や互換性は、ソースデバイスによって異なり、ソースデバイスのソフトウェアバージョン によって異なります。

サテライトスピーカーを壁に配置します

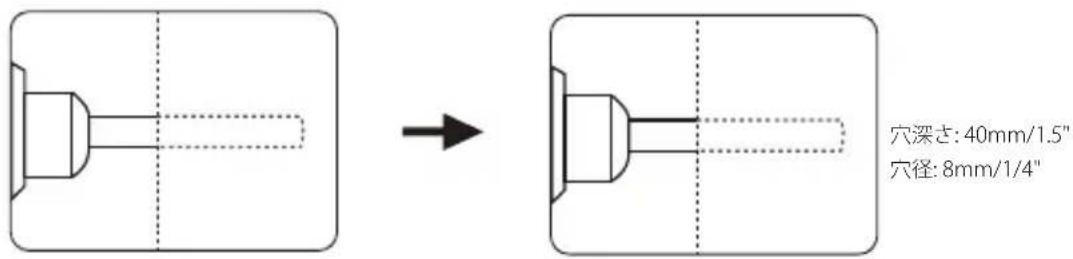

1. 壁に穴をあける

図示されているように壁に穴をあけます（深さ: 40mm/1.5"、穴径: 8mm/1/4")。すべてのサテライトスピーカーを壁に配置したい場合、別の穴を壁にあけてください。

注：

穴の寸法は壁の材質によって異なる場合があります。適切に取り付けるために、ドリルのサイズを既存の条件に調整してください。

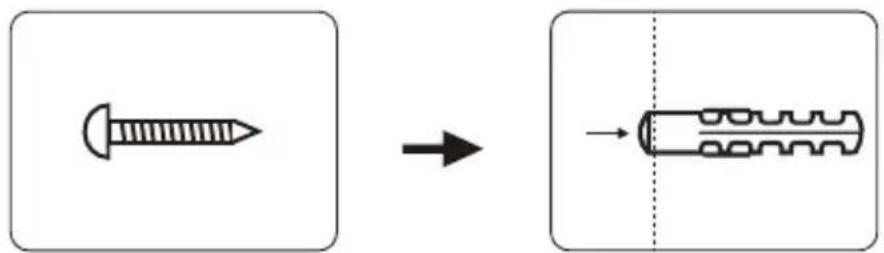

2.壁にねじで固定

壁アンカーを穴に打ち込み、壁アンカーにねじをきつくねじ込みます。

ヒント：

- セルフタッピングねじ：直径：5mm、長さ：40mm、プラスチック壁アンカー：8*40mm。

・ねじの6-8mmは壁の外に出ているようにしてください。

サテライトスピーカーを壁に配置します

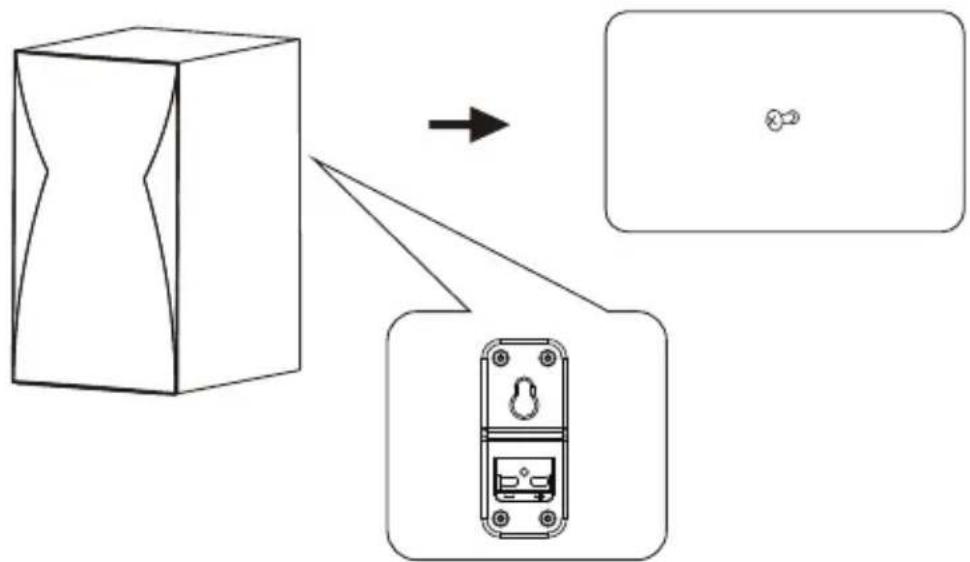

3. サテライトスピーカーを壁のねじに取り付けます

サテライトスピーカーの背面パネルの穴を、壁のねじに対して合わせて、確実に固定します。

注：

1. 付属のねじは、コンクリートとレンガ構造の壁にのみ適しており、石膏ボード、フォーム複合ボード、および木製構造の壁には適していません。石膏ボードや木造壁に設置する必要がある場合は、専門家に相談して安全を確保してください。

2. セルフタッピングねじとプラスチック壁アンカーはパッケージには含まれていません。ご自身でご準備ください。

警告:

1. 製品への損傷を防ぐために、設置マニュアルに従ってください。
2. 取り付け高さは2m以下になるように注意してください。

仕様

实用最大出力: L/R: 12W+12W

サブウーファー: 45W

再生周波数带域: L/R: 140Hz-19kHz

サブウーファー: 45Hz-130Hz

オーディオ入力: Bluetooth, AUX, PC, USB, SD

EUための宣言

周波数带域: 2.402GHz \~ 2.480GHz

RF 出力: ≤10 dBm (EIRP)

使用制限はありません。

トラブルシューティング

音が出ない

・スピーカーがオンにしていますか。
・音量調節またはリモコンで音量を上げてみてください。
- 接続したケーブルに異常はありませんか、入力に合ったスイッチを選択しているか確認します。
・音源から信号が出力されているか確認します。

Bluetoothで接続できない

• スピーカーが Bluetooth 入力にセットされているか確認してください。他のオーディオ入力モードにあると Bluetooth は接続しません。アンプの「▶II」ボタンを長押しし、あるいはリモコンの「✗」ボタンを押し続けてBluetoothデバイスから切断し、再試行します。
  ・有効なBluetooth転送範囲は10メートルです。この範囲で操作を行ってください。
• 別のBluetoothデバイスで接続してみます。

CX7の電源が入らない

- 電源ケーブルはコンセントに差し込まれていますか、パワースイッチはONですか。

スピーカーからノイズ

- EDIFIERスピーカーは、オーディオデバイスのバックグラウンドノイズが大きすぎる時、ノイズを少し発生します。オーディオケーブルを外し、ボリュームを上げてください。スピーカーから1メートル離れて音が聞こえない場合、本製品には問題ありません。

EDIFIERについて詳しくはwww.edifier.comをご覧ください

EDIFIERの保証については、www.edifier.comの関連ページを参照し、保証条件(Warranty Terms)というセクションをご覧ください。

詳細情報は当社ウェブサイトをご覧ください:

www.edifier.com

@Edifier_Global

@Edifier_Global@Edifierglobal

モデル: EDF100063

Edifier International Limited

P.O. Box 6264

General Post Office

Hong Kong

電話: [phone]

ファックス:[phone]

www.edifier.com

© 2022 Edifier International Limited. 禁無断転載

印刷: 中国

ご注意:

本書に記載の情報は、技術の改良、システムのアップグレードなどのため、予告なく変更されることがあります。

EDIFIERの製品は、さまざまな用途を考慮してカスタマイズされます。本書の図や写真は実際の製品と異なることがあります。その場合、実際の製品設計が優先します。
