CX7 - Vocero EDIFIER - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO CX7 EDIFIER

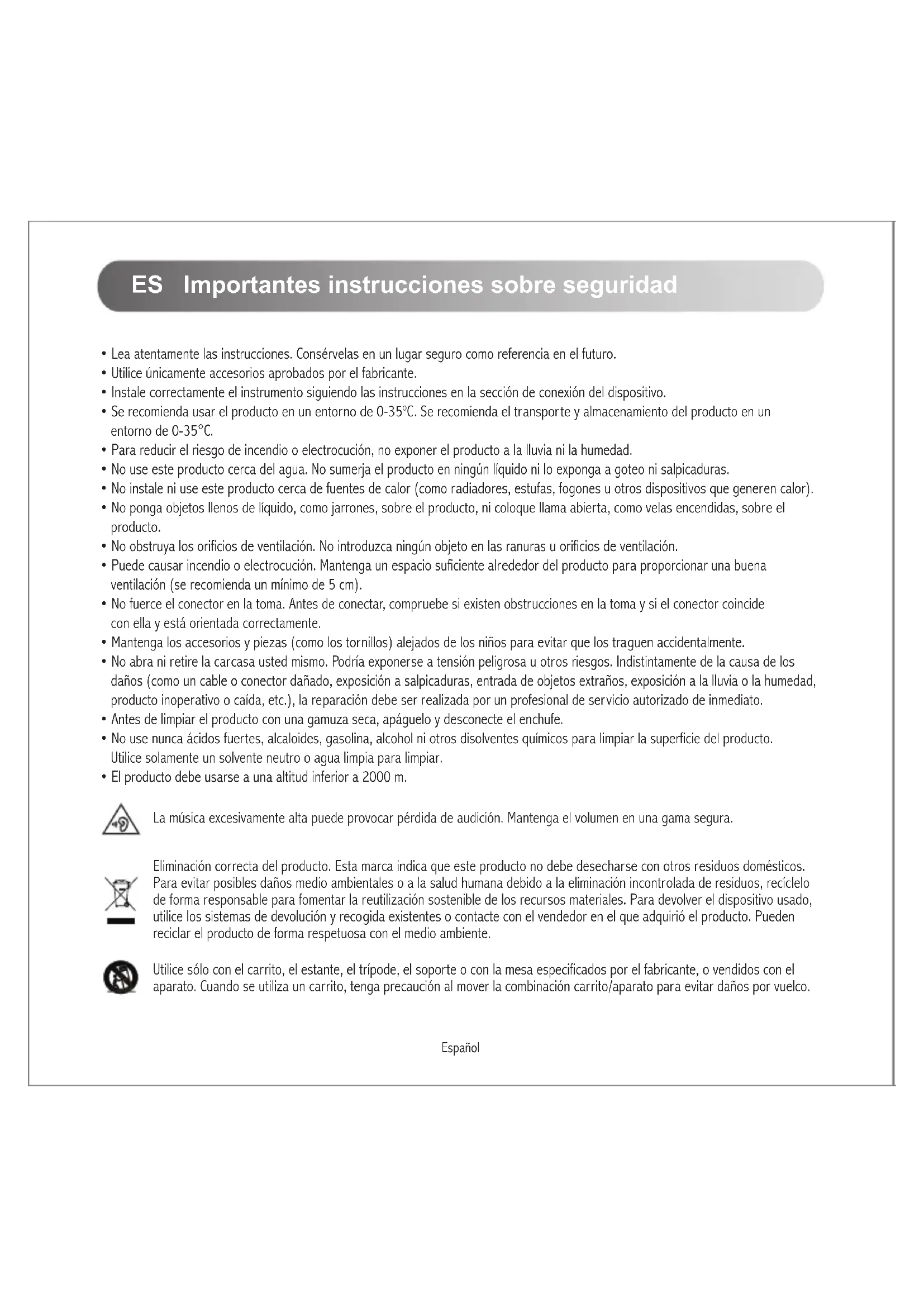

ES Importantes instrucciones sobre seguridad

• Lea atentamente las instrucciones. Consérvelas en un lugar seguro como referencia en el futuro.
• Utilice únicamente accesorios aprobados por el fabricante.
• Instale correctamente el instrumento siguiendo las instrucciones en la sección de conexión del dispositivo.
• Se recomienda usar el producto en un entorno de 0-35°C. Se recomienda el transporte y almacenamiento del producto en un entorno de 0-35°C.
• Para reducir el riesgo de incendio o electrocución, no exponer el producto a la lluvia ni la humedad.
• No use este producto cerca del agua. No sumerja el producto en ningún líquido ni lo exponga a goteo ni salpicaduras.
• No instale ni use este producto cerca de fuentes de calor (como radiadores, estufas, fogones u otros dispositivos que generen calor).
• No ponga objetos llenos de líquido, como jarrones, sobre el producto, ni coloque llama abierta, como velas encendidas, sobre el producto.
• No obstruya los orificios de ventilación. No introduzca ningún objeto en las ranuras u orificios de ventilación.
• Puede causar incendio o electrocución. Mantenga un espacio suficiente alrededor del producto para proporcionar una buena ventilación (se recomienda un mínimo de 5 cm).
• No fuerce el conector en la toma. Antes de conectar, compruebe si existen obstrucciones en la toma y si el conector coincide con ella y está orientada correctamente.
• Mantenga los accesorios y piezas (como los tornillos) alejados de los niños para evitar que los traguen accidentalmente.
• No abra ni retire la carcasa usted mismo. Podría exponerse a tensión peligrosa u otros riesgos. Indistintamente de la causa de los daños (como un cable o conector dañado, exposición a salpicaduras, entrada de objetos extraños, exposición a la lluvia o la humedad, producto inoperativo o caída, etc.), la reparación debe ser realizada por un profesional de servicio autorizado de inmediato.
• Antes de limpiar el producto con una gamuza seca, apáguelo y desconecte el enchufe.
• No use nunca ácidos fuertes, alcaloides, gasolina, alcohol ni otros disolventes químicos para limpiar la superficie del producto. Utilice solamente un solvente neutro o agua limpia para limpiar.
• El producto debe usarse a una altitud inferior a 2000 m.

La música excesivamente alta puede provocar pérdida de audición. Mantenga el volumen en una gama segura.

Eliminación correcta del producto. Esta marca indica que este producto no debe desecharse con otros residuos domésticos. Para evitar posibles daños medio ambientales o a la salud humana debido a la eliminación incontrolada de residuos, recíclelo de forma responsable para fomentar la reutilización sostenible de los recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de devolución y recogida existentes o contacte con el vendedor en el que adquirió el producto. Pueden reciclar el producto de forma respetuosa con el medio ambiente.

Utilice sólo con el carrito, el estante, el trípode, el soporte o con la mesa especificados por el fabricante, o vendidos con el aparato. Cuando se utiliza un carrito, tenga precaución al mover la combinación carrito/aparato para evitar daños por vuelco.

Importantes instrucciones sobre seguridad

Advertencia de alimentación:

1. Coloque el producto cerca de la toma de corriente de manera que se pueda manejar fácilmente.
2. Antes del uso, asegúrese de que la tensión operativa sea idéntica a su alimentación local. Puede encontrar la tensión operativa correcta en la placa del producto.
3. Por motivos de seguridad, desconecte el producto durante tormentas o cuando no lo vaya a usar durante un tiempo prolongado.
4. En condiciones normales la alimentación puede calentarse. Mantenga una buena ventilación en la zona y tenga cuidado.
5. Placa identificadora y etiquetas de advertencias de seguridad en el chasis o la parte inferior del producto o adaptador de alimentación.

Este símbolo advierte al usuario de la presencia de tensión peligrosa no aislada en el interior de la carcasa del producto que puede tener la magnitud suficiente para constituir un riesgo de electrocución a personas.

Este símbolo advierte al usuario que no desmonte la carcasa del producto, y que no existen piezas sustituibles por el usuario en su interior. Lleve el producto a un centro de servicio autorizado para su reparación.

Este símbolo indica que el producto solamente ha sido diseñado para uso en interiores.

Este símbolo indica que el producto es un dispositivo eléctrico de CLASE II o doble aislamiento sin necesidad de conexión a tierra.

El enchufe de la RED o el adaptador del aparato se utiliza como dispositivo de desconexión, el dispositivo de desconexión quedará fácilmente operativo.

Producto inalámbrico:

1. Un producto inalámbrico puede generar frecuencias de radio de onda corta e interferir con el uso normal de otros dispositivos electrónicos o equipamiento médico.
2. Apague el producto si está prohibido. No use el producto en instalaciones médicas, aviones, gasolineras, cerca de puertas automáticas, sistemas de alarma contra incendios automáticos u otros dispositivos automatizados.
3. No use el producto cerca de marcapasos, a menos de 20 cm. Las ondas de radio pueden afectar al funcionamiento normal del marcapasos u otros dispositivos médicos.

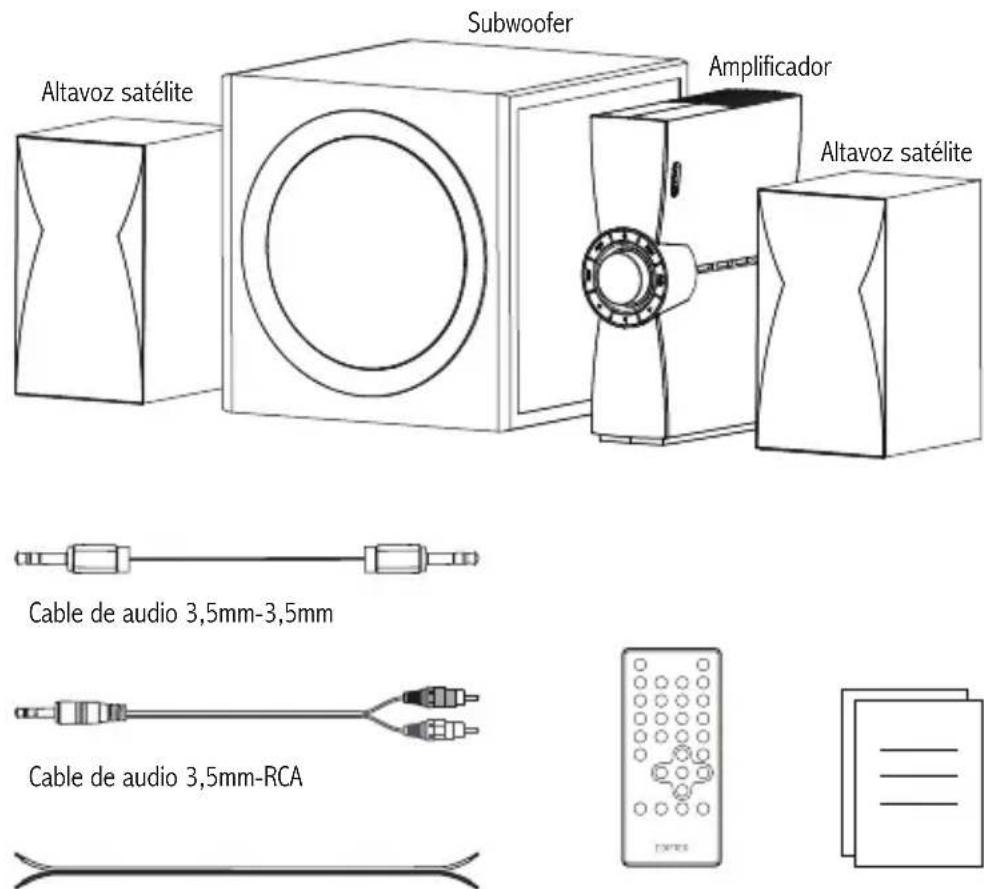

Contenido de la caja

Subwoofer Altavoz satélite Amplificador Altavoz satélite Cable de audio 3,5mm-3,5mm Cable de audio 3,5mm-RCA

Cable para la conexión de los altavoces x 3 Mando a distancia Manual de usuario

Nota:

• Las imágenes aparecen con un fin meramente ilustrativo y pueden variar del producto final.
• Por motivos de mejora técnica y actualización del sistema, la información y especificaciones aquí contenidas pueden ser ligeramente distintas al producto real. Si se encuentra alguna diferencia, prevalece el producto real.

Uso funcional

1. Ventana
2. Encendido/modo de espera
3. Control de agudos
4. Selector de entrada de audio
5. Selector de volumen general
6. Pista anterior: pulsar (modo Bluetooth/USB/tarjeta SD) Carpeta anterior: mantener pulsado aproximadamente 2s (modo USB/tarjeta SD)
7. Pausa/reproducción: pulsar Desconectar Bluetooth: presionar y mantener (modo Bluetooth)
8. Control de bajos
9. Piloto (halo)
10. Tecla de función (selección de agudos y graves)
11. Pista siguiente: pulsar (modo Bluetooth/USB/tarjeta SD) Carpeta siguiente: mantener pulsado aproximadamente 2s (modo USB/tarjeta SD)
12. Ranura de disco flash USB
13. Ranura de tarjeta SD
14. Puerto de entrada AUX
15. Puerto de entrada para PC
16. Conexión al subwoofer y al altavoz satélite L+: puerto de altavoz satélite izquierdo (cable dorado) L-: puerto de altavoz satélite izquierdo (cable plateado) R+: puerto de altavoz satélite derecho (cable dorado) R-: puerto de altavoz satélite derecho (cable plateado) SW+: puerto de subwoofer (cable dorado) SW-: puerto de subwoofer (cable plateado)
17. Interruptor de encendido
18. Cable de alimentación
19. Puerto de entrada AUX
20. Puerto para auriculares

Español

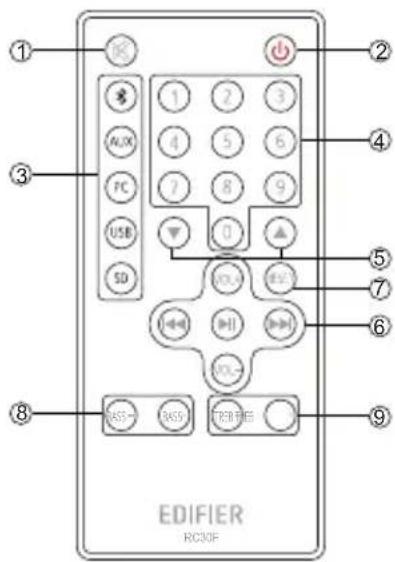

Mando a distancia

Apunte el mando a distancia a la ventana de recepción remota del amplificador, la distancia operativa óptima es de 7 metros.

1. Silenciar
2. Espera/activar (solamente tiene efecto cuando el altavoz esté encendido)
3. Selector de entrada de audio: Bluetooth - AUX - PC - USB - SD En el modo Bluetooth, mantenga pulsado el botón " * " para desconectar el Bluetooth
4. Teclas numéricas 0-9
   En el modo USB/SD, pulse uno de los botones o pulse de forma continua cualquier tecla para seleccionar la música (por ejemplo, presione las teclas 1 y 2 para seleccionar la pista 12)
5. Carpeta anterior/siguiente (carpeta que incluye los formatos de música MP3/WMA)
6. VOL+/VOL-: Aumento/reducción del volumen principal
   ◀◀ ▶▶: Pista anterior/pista siguiente (modo Bluetooth/USB/tarjeta SD)
   ▶II: Pausa/reproducción
7. Botón de reinicio Mantener pulsado aproximadamente 3s: restablecer
8. Control de bajos
9. Control de agudos

Colocación y sustitución de las pilas

Consulte la ilustración para abrir el compartimento de la pila, inserte una pila tipo CR 2025 y cierre el compartimento.

② OPEN ①↑ PUSH

Mando a distancia

¡ADVERTENCIA!

NO INGIERA LA BATERÍA, RIESGO DE QUEMADURAS QUÍMICAS

• (El mando a distancia incluye) Este producto contiene una batería de botón/moneda. Si se traga la batería de botón, puede causar quemaduras internas graves en tan solo 2 horas y puede provocar la muerte.
• Mantenga las baterías nuevas y usadas fuera del alcance de los niños, si el compartimiento de batería no cierra con seguridad deje de usar el producto y manténgalo alejado de los niños.
• Si cree que alguien puede haber tragado una batería o que una batería se encuentra dentro del cuerpo, busque asistencia médica de inmediato.

Nota:

1. No deje el mando a distancia en lugares calurosos ni húmedos.
2. No cargue las pilas.
3. Retire las pilas cuando no vaya a utilizar el aparato durante un tiempo.
4. La batería (en el mando a distancia) no debe exponerse a calor excesivo, como la luz del Sol, fuego o similares.
5. Si la batería se sustituye incorrectamente existe peligro de explosión. Sustitúyala únicamente por una de tipo igual o equivalente.

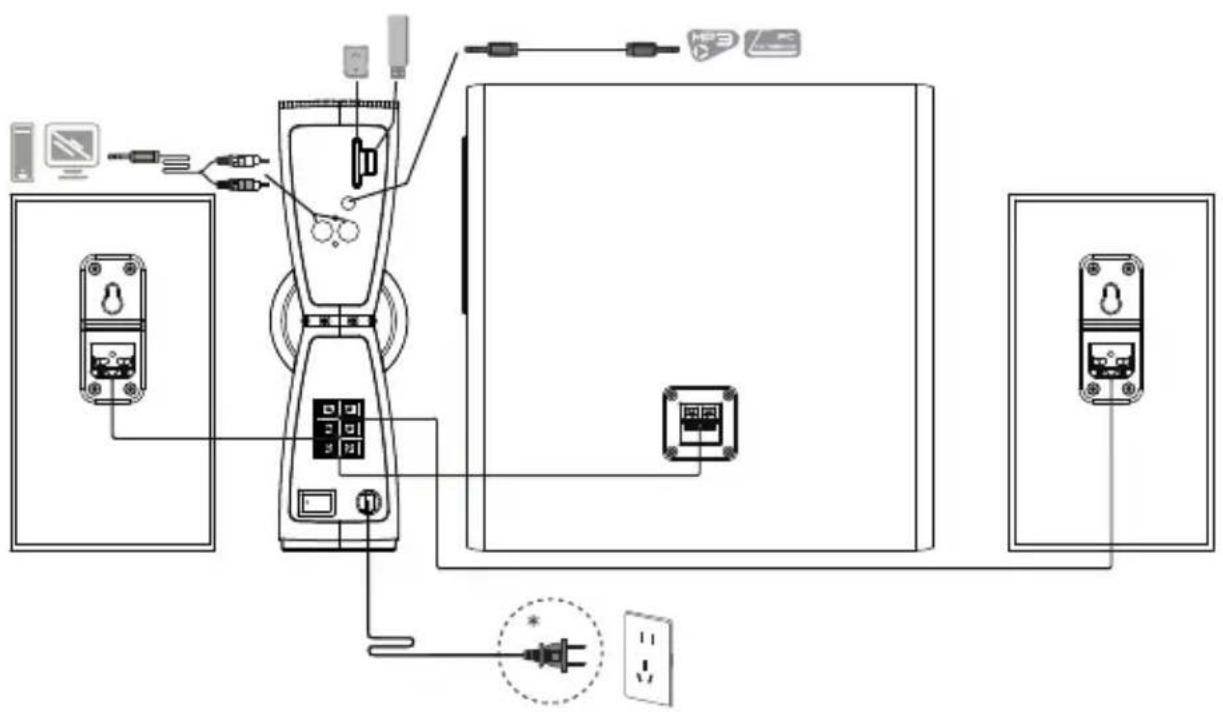

Conexiones

* Este tipo de conector solamente tiene una finalidad ilustrativa.

Conecte el cable dorado a la pinza de cable roja y el cable plateado a la pinza de cable negra (fijese en la combinación de colores).

Asegúrese de que el interruptor de encendido del panel posterior del amplificador esté apagado antes de la conexión.

Instrucciones de funcionamiento

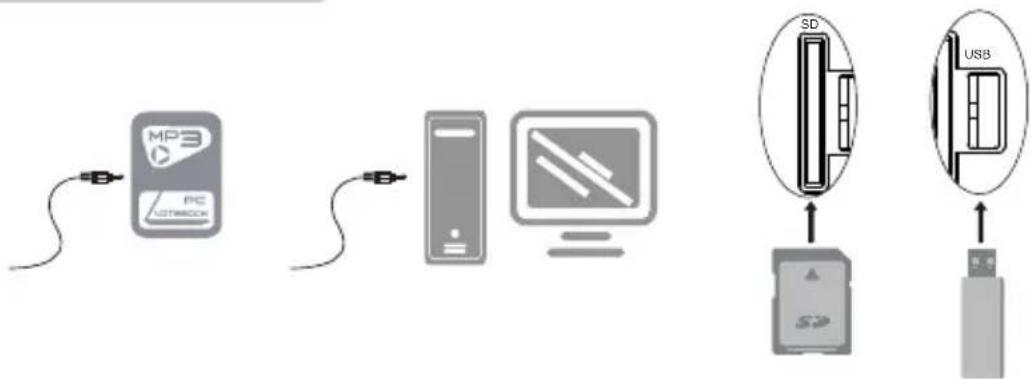

1. Conecte a la fuente de audio

1. Seleccione la fuente de audio

1. Reproduzca música a través del dispositivo conectado y ajuste la configuración al nivel deseado

Español

Entrada Bluetooth

1. Pulse el botón "INPUT" del amplificador, o pulse el botón " * " del mando a distancia para seleccionar el modo Bluetooth, la pantalla mostrará modo Bluetooth.
2. Seleccione "EDIFIER CX7" en la configuración de su dispositivo para conectar.
3. Si necesita el código PIN para conectarse, introduzca "0000".

Nota:

1. Para disfrutar de todas las funciones Bluetooth de este producto, asegúrese de que el dispositivo de audio admite los perfiles A2DP y AVRCP.
2. La compatibilidad y la conectividad Bluetooth puede variar entre dispositivos fuente diferentes, ya que depende de la versión del software de los dispositivos fuente.

Colocar el altavoz satélite en la pared

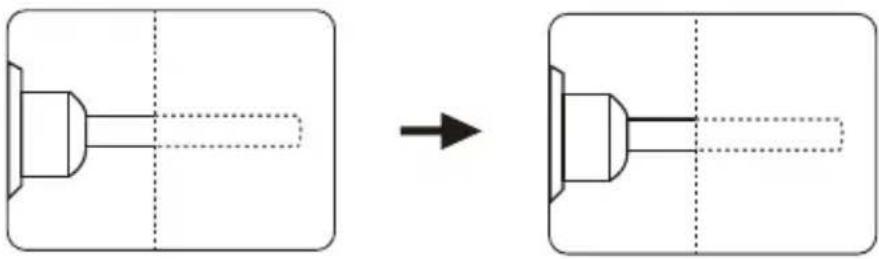

1. Hacer un agujero en la pared

Profundidad del agujero: 40mm/1.5"

Tamaño del agujero: 8mm/1/4"

Como muestra la ilustración, taladre un agujero (Profundidad: 40mm/1.5", Tamaño del agujero: 8mm/1/4") en la pared.

Si desea colocar todos los altavoces satélite en la pared, puede seguir taladrando otro agujero.

Nota:

La dimensión del agujero puede variar dependiendo de los materiales de la pared, ajuste el tamaño del taladro según las condiciones de la pared para una instalación correcta.

2. Fijar el tornillo en la pared

Ponga un anclaje en el agujero, y fije un tornillo al anclaje.

Consejos:

- Tornillo auto perforante: diámetro: 5mm, longitud: 40mm; Anclaje de plástico: 8*40mm.

- 6-8 milímetros del tornillo deben quedar fuera de la pared.

Colocar el altavoz satélite en la pared

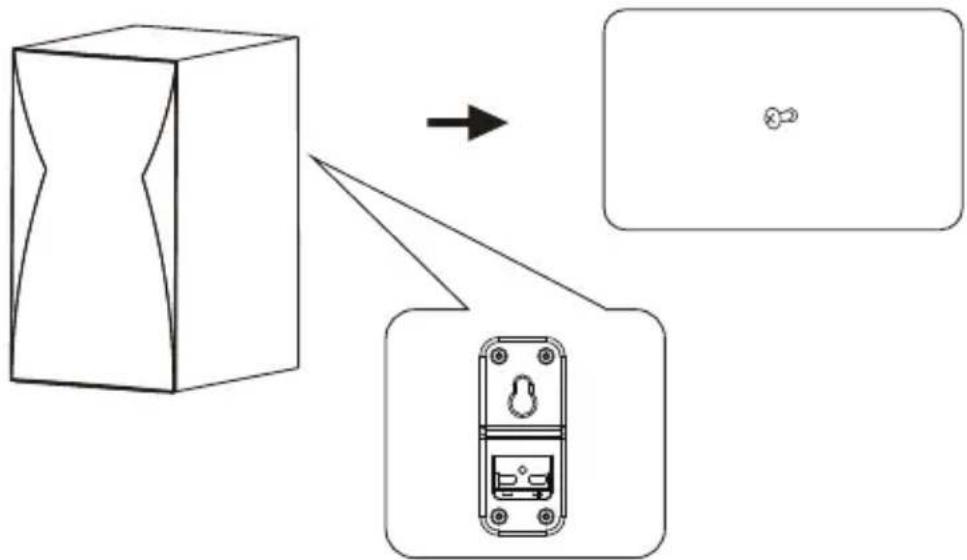

3. Instalar el altavoz satélite en el tornillo en la pared

Alinee el agujero del panel posterior del altavoz satélite al tornillo de la pared y fijelo con seguridad.

Nota:

1. Los tornillos incluidos solamente son adecuados para paredes con estructura de hormigón y ladrillo, no para paredes de paneles de yeso, planchas de compuesto de espuma ni estructuras de madera. Consulte con un profesional para garantizar la seguridad si necesita instalarlo en paredes con paneles de yeso y estructuras de madera.
2. Los tornillos auto perforantes y los anclajes de plástico no están incluidos en el embalaje, y puede tener que adquirirlos.

Advertencia:

1. Siga las instrucciones de instalación para evitar dañar el producto.
2. Asegúrese de que la altura de montaje sea inferior a 2m.

Especificaciones

Potencia de salida: I/D: 12W+12W

SW: 45W

Respuesta de frecuencia: I/D: 140Hz-19kHz

SW: 45Hz-130Hz

Entradas de audio: Bluetooth, AUX, PC, USB, SD

Declaración para la UE

Banda de Frecuencia: 2.402GHz \~ 2.480GHz

RF Potencia de Salida: ≤ 10 dBm (EIRP)

No hay restricciones de uso.

Resolución de problemas

No hay sonido

• Compruebe que el altavoz esté activado.
• Intente subir el volumen con el botón de control de volumen general o con el mando a distancia.
• Asegúrese de que los cables de audio están correctamente conectados y la entrada a los altavoces está ajustada.
• Compruebe si hay señal de salida de la fuente de audio.

No se puede conectar a través de Bluetooth

• Asegúrese de que el altavoz está conectado a la entrada Bluetooth. Si está seleccionada otra entrada de audio, no se conectará el Bluetooth. Desconecte de cualquier dispositivo Bluetooth manteniendo pulsado el botón " ▶II" del amplificador, o pulse el botón " * " del mando a distancia, e inténtelo de nuevo.
• El alcance de transmisión de Bluetooth es de 10 metros, por favor, asegúrese de que está dentro de esa distancia.
• Pruebe la conexión con otro dispositivo Bluetooth.

EI CX7 no se enciende

- Compruebe si el enchufe está conectado a la toma de corriente o si hay corriente.

Ruido procedente de los altavoces

- Los altavoces EDIFIER generan el menor ruido posible, mientras que otros dispositivos de audio emiten demasiado ruido de fondo. Desconecte los cables de audio y suba el volumen, si no se oye ningún sonido a un metro de distancia del altavoz, el aparato funciona correctamente.

Si quiere saber más sobre EDIFIER, visite www.edifier.com.

Para consultas sobre la garantía EDIFIER, por favor, seleccione la página del país correspondiente en www.edifier.com y revise la sección Condiciones de la garantía.

EE.UU. y Canadá: [e-mail]

América del Sur: por favor, visite www.edifier.com (inglés) o www.edifierla.com (español/portugués) para obtener información de contacto local.

Para más información, visite nuestro sitio web:

www.edifier.com

@Edifier_Global @Edifier_Global@Edifierglobal

Modelo: EDF100063

Edifier International Limited

P.O. Box 6264

General Post Office

Hong Kong

Tel: [phone]

Fax: [phone]

www.edifier.com

© 2022 Edifier International Limited. Todos los derechos reservados.

Impreso en China

NOTIFICACIÓN:

Debido a la necesidad de mejorar técnicas y actualizaciones del sistema, la información aquí contenida puede estar sujeta a cambios ocasionales sin previo aviso.

Los productos EDIFIER se personalizan para distintas aplicaciones. Las imágenes e ilustraciones mostradas en este manual pueden ser ligeramente distintas del producto real. Si se encuentra alguna diferencia, prevalece el producto real.
