BEDIENUNGSANLEITUNG CX7 EDIFIER

• Bitte lesen Sie diese Anweisungen sorgfältig. Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.

• Verwenden Sie nur vom Hersteller zugelassenes Zubehör.

• Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.

• Es wird empfohlen, das Produkt in einer Umgebung mit 0-35°C zu verwenden. Der Versand und die Lagerung des Produkts in einer Umgebung von 0-35°C wird empfohlen.

• Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.

• Dieses Produkt nicht in der Nähe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf-oder Spritzwasser aussetzen.

• Dieses Produkt nicht in der Nähe einer Wärmequelle installieren oder verwenden (z.B. Heizkörper, Heizung, Herd oder andere Geräte, die Hitze entwickeln).

• Keine mit Flüssigkeit gefüllten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollten Feuerquellen, wie brennende Kerzen, darauf abgestellt werden.

• Blockieren Sie keine Lüftungsöffnungen. Stecken Sie keine Gegenstände in die Lüftungsöffnungen oder Schlitze. Dies kann zu einem Brand oder elektrischem Schlag führen.

• Ausreichend Abstand um das Produkt herum lassen, um eine ausreichende Belüftung zu ermöglichen (mindestens 5 cm empfohlen).

• Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prüfen, ob Blockaden in der Buchse vorliegen und ob der Stecker zur Buchse passt und in die richtige Richtung weist.

• Bewahren Sie das mitgelieferte Zubehör und die Einzelteile (z.B. Schrauben) von Kindern entfernt auf, um zu verhindern, dass diese versehentlich verschluckt werden.

• Das Gehäuse nicht selbst öffnen oder entfernen. Andernfalls können Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispielsweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Regen oder Feuchtigkeit, Produkt funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durch einen autorisierten Reparaturdienst erfolgen.

• Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab und ziehen Sie zuerst den Stromstecker.

• Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikalie, um die Produktoberfläche zu reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.

• Das Produkt darf nicht in einer Höhenlage in Betrieb genommen werden, die mehr als 2000 m beträgt. Übermäßig laute Musik kann zu Gehörschäden führen. Bitte halten Sie die Lautstärke in einem sicheren Bereich. Korrekte Entsorgung dieses Produktes. Diese Markierung zeigt an, dass dieses Produkt nicht mit anderem Haushaltsmüll entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Müllbeseitigung zu verhindern, recyceln Sie das Gerät verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Zur Rückgabe Ihres Altgerätes nutzen Sie bitte die Rückgabe- und Sammelstellen oder geben es an den Händler zurück, bei dem Sie das Produkt gekauft haben. Dieser kann das Produkt für die umweltfreundliche Entsorgung zurücknehmen. Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzen. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.Bei längerer Nichtbenutzung Netzstecker ziehen. Das drahtlose Produkt: 1. Das drahtlose Produkt kann Kurzwellen-Funkfrequenzen erzeugen und mit den normalen Gebrauch anderer elektronischer Geräten oder medizinischer Geräte stören. 2. Das Produkt ausschalten, wo es nicht zugelassen ist. Das Produkt nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen, in der Nähe automatischer Tore, automatischer Brandmeldeanlagen oder anderer automatisierter Geräte verwenden. 3. Das Produkt nicht in einer Reichweite von 20 cm in der Nähe eines Herzschrittmachers verwenden. Die Funkwellen können den normalen Betrieb des Herzschrittmachers oder anderer medizinischer Geräte beeinträchtigen. Stromwarnung:

1. Platzieren Sie das Produkt zum einfachen Einsatz in der Nähe der Steckdose.

2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte

Betriebsspannung ist dem Produktschild zu entnehmen. 3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus der Steckdose ziehen. 4. Unter normalen Bedingungen kann sich das Netzteil erhitzen. Bitte sorgen Sie für eine ausreichende Umgebungsbelüftung und lassen Sie Vorsicht walten. 5. Produkt-Namensschild und Sicherheits-Warnhinweise auf dem Gehäuse oder an der Unterseite des Produkts oder des Netzteils. Dieses Symbol macht den Benutzer auf die Präsenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzustellen. Dieses Symbol warnt den Benutzer, das Gehäuse des Produkts nicht zu zerlegen und weist darauf hin, dass es im Inneren keine durch den Benutzer austauschbare Teile gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum. Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist. Dieses Symbol weist darauf hin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppelt isoliertes elektrisches Gerät, das keine Erdung erfordert. Wichtige sicherheitshinweise DeutschLieferumfang Hinweis:

• Die Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen.

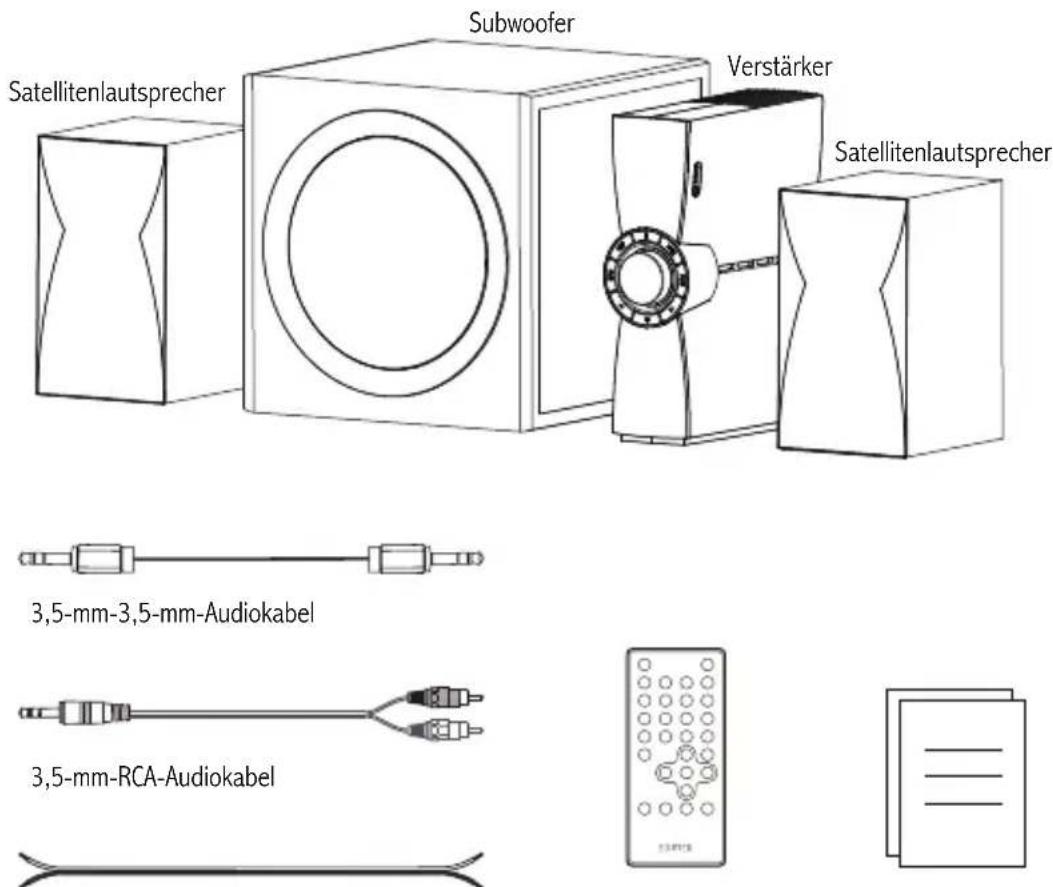

• Aufgrund notwendiger technischer Verbesserungen und Systemaktualisierungen können die hierin enthaltenen Informationen und Spezifikationen sich jederzeit vom tatsächlichen Produkt unterscheiden. Bei vorhandenem Unterschied ist das tatsächliche Produkt maßgeblich. Satellitenlautsprecher Satellitenlautsprecher Subwoofer Verstärker 3,5-mm-3,5-mm-Audiokabel 3,5-mm-RCA-Audiokabel Lautsprecher-Verbindungskabel x 3 Fernbedienung Bedienungsanleitung DeutschBedienungsanleitung

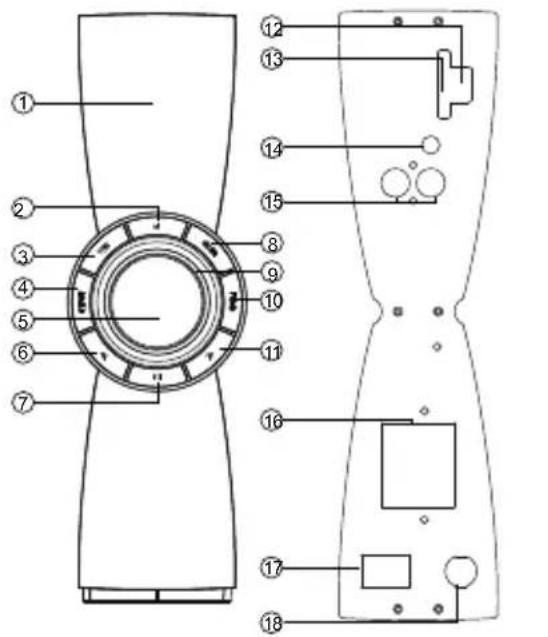

2. Ein/Standby-Modus

4. Auswahl der Audioeingänge

5. Master-Lautstärkeregler

6. Vorheriger Titel: Drücken (Bluetooth/USB/SD-Kartenmodus)

Vorheriger Ordner: Für ca. 2 Sekunden gedrückt halten (USB/SD-Kartenmodus)

7. Pause/Wiedergabe: Drücken

Zur Trennung von Bluetooth: gedrückt halten (Bluetooth-Modus)

9. Kontrollleuchte (Halo)

10. Funktionstaste (Höhen- und Tiefenauswahl)

11. Nächster Titel: Drücken (Bluetooth/USB/SD-Kartenmodus)

Nächster Ordner: Für ca. 2 Sekunden gedrückt halten (USB/SD-Kartenmodus)

12. USB-Flash-Disk-Steckplatz

13. SD-Kartensteckplatz

14. AUX-Eingangsanschluss

15. PC-Eingangsanschluss

16. Mit Subwoofer und Satellitenlautsprecher verbinden

L+: linker Satellitenlautsprecher-Anschluss (goldenes Kabel) L-: linker Satellitenlautsprecher-Anschluss (silbernes Kabel) R+: rechter Satellitenlautsprecher-Anschluss (goldenes Kabel) R-: rechter Satellitenlautsprecher-Anschluss (silbernes Kabel) SW+: Subwoofer-Anschluss (goldenes Kabel) SW-: Subwoofer-Anschluss (silbernes Kabel)

17. Ein-/Ausschalter

19. AUX-Eingangsanschluss

20. Kopfhöreranschluss

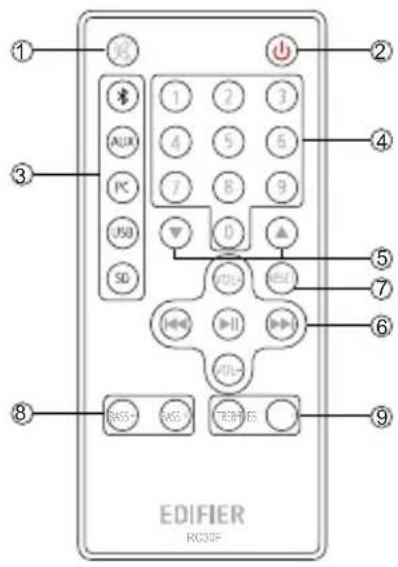

Fernbedienung Batterieinstallation und -austausch Öffnen Sie das Batteriefach, legen Sie die CR 2025 Batterie ein und schließen Sie das Fach, wie auf der Abbildung zu sehen ist. Richten Sie die Fernbedienung auf das Empfangsfenster der Fernbedienung am Verstärker. Die optimale Reichweite beträgt 7 Meter.

2. Standby/Wake (nur wirksam, wenn der Lautsprecher eingeschaltet ist)

3. Auswahl der Audioeingänge: Bluetooth - AUX - PC - USB - SD

Diese Taste " " im Bluetooth-Modus gedrückt halten, um die Bluetooth-Verbindung zu trennen.

4. 0~9 Zifferntasten

Drücken Sie im SD-/USB-Modus eine der Tasten oder drücken Sie nachfolgend die entsprechenden Tasten, um Musiktitel auszuwählen (drücken Sie z. B. die Tasten 1 und 2, um Titel 12 auszuwählen)

5. Vorheriger/Nächster Ordner (Ordner mit Musik in MP3-/WMA-Format)

6. VOL+/VOL-: Master-Lautstärke erhöhen/verringern

: Vorheriger Titel/Nächster Titel (Bluetooth/USB/SD-Kartenmodus) : Pause/Wiedergabe

Für ca. 3 Sekunden gedrückt halten: Zurücksetzen

DeutschFernbedienung WARNHINWEIS!

BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR

• (Die Fernbedienung ist im Lieferumfang enthalten) Dieses Produkt enthält eine Knopfzellenbatterie. Wenn die Knopfzellenbatterie verschluckt wird, kann sie innerhalb von nur 2 Stunden schwere innere Verätzungen verursachen, die zum Tod führen können.

• Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn sich das Batteriefach nicht sicher schließen lässt, verwenden Sie das Produkt nicht weiter und halten Sie es von Kindern fern.

• Wenn Sie vermuten, dass Batterien verschluckt oder in eine Körperöffnung eingeführt wurden, suchen Sie sofort einen Arzt auf. Hinweis:

1. Bewahren Sie die Fernbedienung nicht an heißen und feuchten Orten auf.

2. Laden Sie die Batterien nicht.

3. Entnehmen Sie die Batterien bei längerem Nichtgebrauch.

4. Die Batterie (der Fernbedienung) darf nicht übermäßiger Hitze wie Sonnenschein, Feuer oder ähnlichem ausgesetzt werden. 5. Explosionsgefahr, wenn die Batterie falsch ersetzt wird. Ersetzen Sie die Batterie nur durch den gleichen oder ähnlichen Typ. DeutschAnschluss Verbinden Sie das goldene Kabel mit dem roten Kabelclip und verbinden Sie das silberne Kabel mit dem schwarzen Kabelclip (Farbübereinstimmung beachten). Bitte stellen Sie sicher, dass der Netzschalter auf der Rückseite des Verstärkers vor dem Anschluss ausgeschaltet wurde.

• Dieser Steckertyp dient nur zur Veranschaulichung. DeutschBedienungsanleitung

oder oder oder oder oder

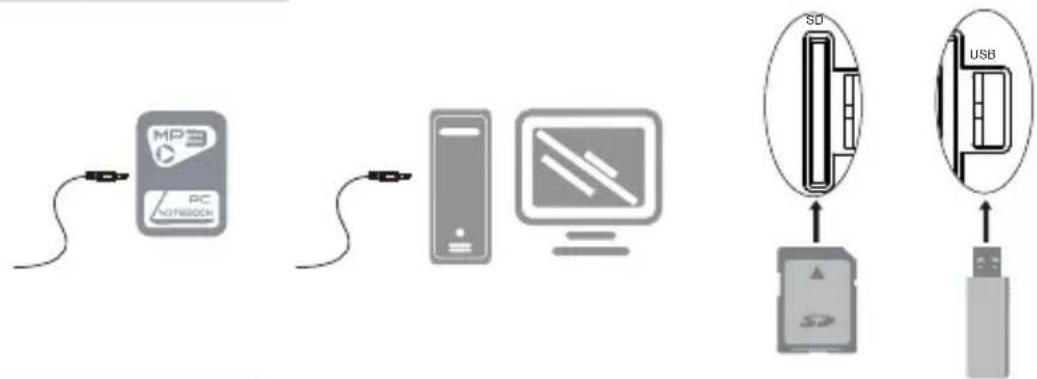

1. Mit Audioquelle verbinden

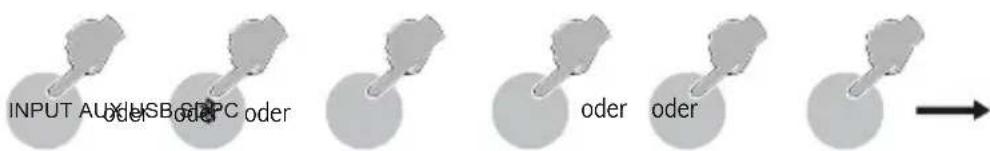

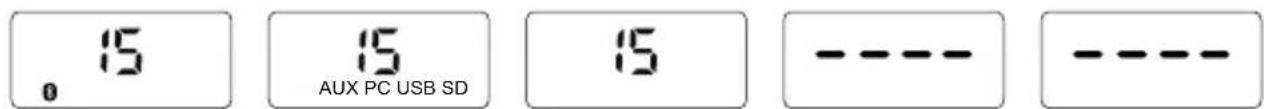

2. Audioquelle auswählen

3. Spielen Sie Musik auf dem angeschlossenen Gerät ab und passen Sie die Einstellungen Ihren

Wünschen an Deutsch1. Drücken Sie die Taste „INPUT“ am Verstärker oder die Taste „ “ an der Fernbedienung, um den Bluetooth-Modus zu wählen. Auf dem Display wird Bluetooth-Modus angezeigt.

2. Wählen Sie „EDIFIER CX7“ in den Einstellungen Ihres Geräts, um eine Verbindung herzustellen.

3. Der PIN-Code zur Verbindung, falls erforderlich, ist „0000“.

1. Um den vollen Bluetooth-Funktionsumfang des Produkts zu genießen, stellen Sie bitte sicher, dass Ihr mobiles Gerät

ein A2DP- und AVRCP-Profil unterstützt.

2. Die Bluetooth-Konnektivität und Kompatibilität kann zwischen verschiedenen Quellgeräten abhängig von den Software-

Versionen der Quellgeräte variieren. Bluetooth Eingang INPUT EDIFIER CX7 DeutschLochtiefe: 40 mm/1,5" Durchmesser: 8 mm/1/4"

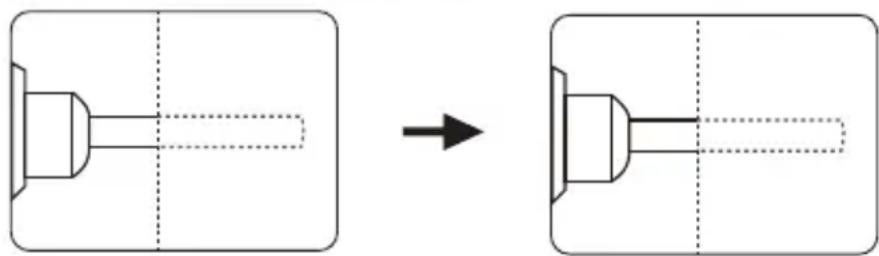

1. Bohren Sie ein Loch in die Wand

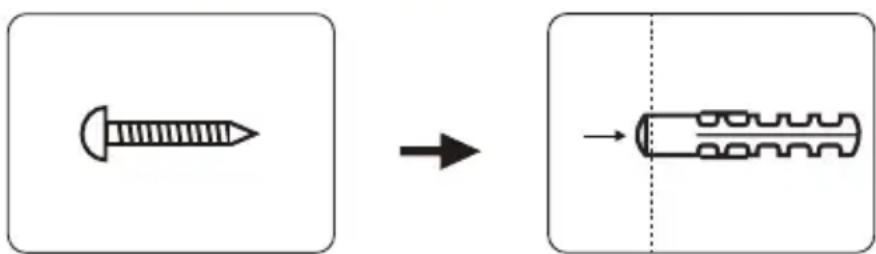

2. Führen Sie die Schraube in die Wand

Montage der Satellitenlautsprecher an der Wand Bohren Sie wie in der Abbildung gezeigt ein Loch (Tiefe: 40 mm/1,5", Durchmesser: 8 mm/1/4") in die Wand. Möchten Sie die anderen Satellitenlautsprecher ebenfalls an der Wand anbringen, können Sie weitere Löcher in die Wand bohren. Hinweis: Die Lochabmessungen können je nach Beschaffenheit der Wand variieren. Für eine einwandfreie Montage, passen Sie bitte den Durchmesser des Bohrers den Umständen entsprechend an. Treiben Sie einen Dübel in das Loch und drehen Sie die Schraube vorsichtig hinein. Tipps:

• Gewindefurchende Schraube: Durchmesser: 5 mm, Länge: 40 mm; Kunststoffdübel: 8*40 mm.

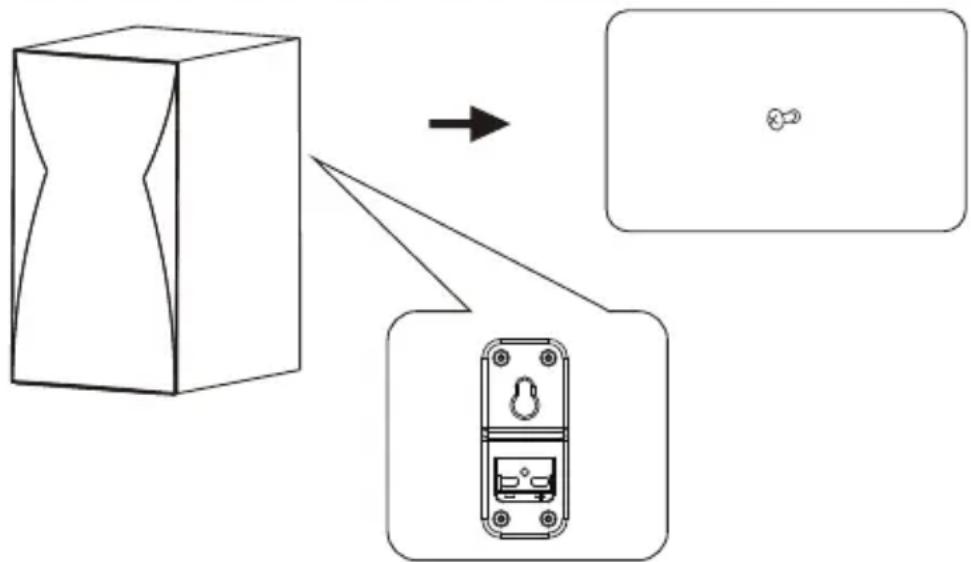

• Die Schraube sollte anschließend 6-8 Millimeter aus der Wand herausragen. Deutsch3. Hängen Sie den Satellitenlautsprecher an der sich in der Wand befindlichen Schraube auf Montage der Satellitenlautsprecher an der Wand Richten Sie die Öffnung auf der Rückseite des Satellitenlautsprechers an der Schraube in der Wand aus und achten Sie auf einen sicheren Halt. Hinweis:

1. Die mitgelieferten Schrauben sind nur für Wände aus Beton und Ziegeln geeignet, nicht für Wände mit Gipsplatte,

Schaumverbundplatten und Holzstruktur. Wenden Sie sich bitte an einen Fachmann, um die Sicherheit zu gewährleisten, wenn Sie in Gipsplatte oder Holzkonstruktionen installieren müssen.

2. Gewindefurchende Schrauben und Kunststoffdübel sind nicht im Lieferumfang enthalten und müssen bei Bedarf zusätzlich

erworben werden. Warnung:

1. Bitte befolgen Sie die Installationsanweisungen, um Schäden an Ihrem Produkt zu vermeiden.

2. Bitte achten Sie darauf, dass die Montagehöhe weniger als 2 m beträgt.

DeutschTechnische Daten Leistung: L/R: 12W+12W SW: 45W Frequenzgang: L/R: 140Hz-19kHz SW: 45Hz-130Hz Audioeingänge: Bluetooth, AUX, PC, USB, SD EU-Konformitätserklärung Frequenzband: 2.402GHz ~ 2.480GHz RF Ausgangsleistung: ≤10 dBm (EIRP) Keine Nutzungseinschränkungen vorhanden. DeutschKein Ton

• Überprüfen Sie, ob der Lautsprecher EINGESCHALTET ist.

• Versuchen Sie entweder über den Master-Lautstärkeregler oder die Fernbedienung die Lautstärke zu erhöhen.

• Sorgen Sie dafür, dass die Audiokabel fest angeschlossen und die Eingabeeinstellungen des Lautsprechers korrekt eingestellt sind.

• Überprüfen Sie, ob von der Audioquelle ein Signal gesendet wird. Keine Verbindung über Bluetooth möglich

• Stellen Sie sicher, dass der Lautsprecher auf Bluetooth-Eingabe eingestellt ist. Wenn andere Audio-Eingänge aktiviert sind, wird keine Bluetooth-Verbindung hergestellt. Trennen Sie die Verbindung zu einem Bluetooth-Gerät, indem Sie die Taste „ “ am Verstärker gedrückt halten, oder drücken Sie die Taste „ “ an der Fernbedienung, und versuchen Sie es dann erneut.

• Ein effektiver Bluetooth-Übertragungsbereich liegt bei ca.10m; bitte halten Sie diesen Übertragungsbereich bei der Verwendung des Geräts ein.

• Stellen Sie eine Verbindung zu einem anderen Bluetooth-Gerät her. Der CX7 lässt sich nicht einschalten

• Überprüfen Sie, ob das Gerät richtig an die Stromversorgung angeschlossen wurde und die Wandsteckdose eingeschaltet ist. Aus den Lautsprechern wird ein Rauschen ausgesendet

• Lautsprecher von EDIFIER erzeugen ein geringes Rauschen, wenn das Grundrauschen eines der anderen Audiogeräte zu groß ist. Trennen Sie die Audiokabel und drehen Sie die Lautstärke auf. Sollte in einem Abstand von einem Meter zum Lautsprecher kein Geräusch zu vernehmen sein, dann liegt bei diesem Produkt kein Problem vor. Um mehr über EDIFIER zu erfahren, besuchen Sie bitte www.edifier.com Bei Fragen zu Garantieleistungen unserer Produkte gehen Sie bitte auf die entsprechende Webseite Ihres Landes unter www.edifier.com und schauen Sie im Abschnitt Garantiebestimmungen nach. USA und Kanada: service@edifier.ca Südamerika: Besuchen Sie für örtliche Kontaktinformationen bitte www.edifier.com (Englisch) oder www.edifierla.com (Spanisch/Portugiesisch). Fehlerbehebung DeutschModell: EDF100063 Edifier International Limited P.O. Box 6264 General Post Office Hong Kong Tel: +852 2522 6989 Fax: +852 2522 1989 www.edifier.com © 2022 Edifier International Limited. Alle Rechte vorbehalten. Gedruckt in China HINWEIS: Aufgrund notwendiger technischer Verbesserungen und Systemaktualisierungen können die hierin enthaltenen Informationen jederzeit und ohne vorherige Ankündigung geändert werden. Produkte von EDIFIER werden für verschiedene Anwendungen entsprechend angepasst. Die in dieser Bedienungsanleitung verwendeten Fotos und Abbildungen können sich von denen des tatsächlichen Produkts geringfügig unterscheiden. Bei vorhandenem Unterschied ist das tatsächliche Produkt maßgeblich. @Edifier_Global @Edifier_Global@Edifierglobal Für weitere Informationen besuchen Sie bitte unsere Website: www.edifier.comIT Istruzioni importanti sulla sicurezza ltaliano
