MANUALE UTENTE CX7 EDIFIER

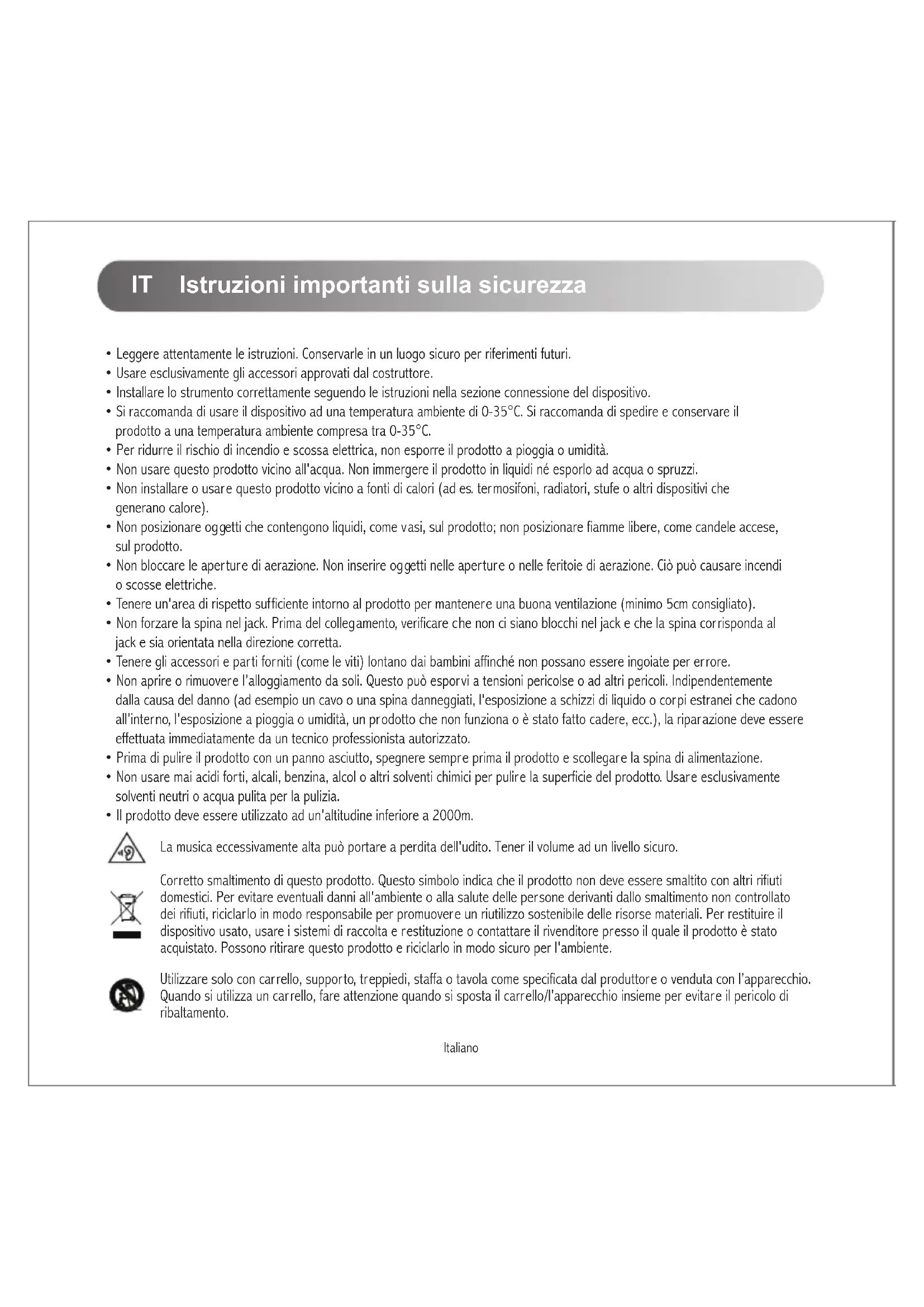

IT Istruzioni importanti sulla sicurezza

• Leggere attentamente le istruzioni. Conservarle in un luogo sicuro per riferimenti futuri.
• Usare esclusivamente gli accessori approvati dal costruttore.
• Installare lo strumento correttamente seguendo le istruzioni nella sezione connessione del dispositivo.
• Si raccomanda di usare il dispositivo ad una temperatura ambiente di 0-35°C. Si raccomanda di spedire e conservare il prodotto a una temperatura ambiente compresa tra 0-35°C.
• Per ridurre il rischio di incendio e scossa elettrica, non esporre il prodotto a pioggia o umidità.
• Non usare questo prodotto vicino all'acqua. Non immergere il prodotto in liquidi né esporlo ad acqua o spruzzi.
• Non installare o usare questo prodotto vicino a fonti di calori (ad es. termosifoni, radiatori, stufe o altri dispositivi che generano calore).
• Non posizionare oggetti che contengono liquidi, come vasi, sul prodotto; non posizionare fiamme libere, come candele accese, sul prodotto.
• Non bloccare le aperture di aerazione. Non inserire oggetti nelle aperture o nelle feritoie di aerazione. Ciò può causare incendi o scosse elettriche.
• Tenere un'area di rispetto sufficiente intorno al prodotto per mantenere una buona ventilazione (minimo 5cm consigliato).
• Non forzare la spina nel jack. Prima del collegamento, verificare che non ci siano blocchi nel jack e che la spina corrisponda al jack e sia orientata nella direzione corretta.
• Tenere gli accessori e parti forniti (come le viti) lontano dai bambini affinché non possano essere ingoiate per errore.
• Non aprire o rimuovere l'alloggiamento da soli. Questo può esporvi a tensioni pericolse o ad altri pericoli. Indipendentemente dalla causa del danno (ad esempio un cavo o una spina danneggiati, l'esposizione a schizzi di liquido o corpi estranei che cadono all'interno, l'esposizione a pioggia o umidità, un prodotto che non funziona o è stato fatto cadere, ecc.), la riparazione deve essere effettuata immediatamente da un tecnico professionista autorizzato.
• Prima di pulire il prodotto con un panno asciutto, spegnere sempre prima il prodotto e scollegare la spina di alimentazione.
• Non usare mai acidi forti, alcali, benzina, alcol o altri solventi chimici per pulire la superficie del prodotto. Usare esclusivamente solventi neutri o acqua pulita per la pulizia.
• Il prodotto deve essere utilizzato ad un'altitudine inferiore a 2000m.

La musica eccessivamente alta può portare a perdita dell'udito. Tener il volume ad un livello sicuro.

Corretto smaltimento di questo prodotto. Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per evitare eventuali danni all'ambiente o alla salute delle persone derivanti dallo smaltimento non controllato dei rifiuti, riciclarlo in modo responsabile per promuovere un riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, usare i sistemi di raccolta e restituzione o contattare il rivenditore presso il quale il prodotto è stato acquistato. Possono ritirare questo prodotto e riciclarlo in modo sicuro per l'ambiente.

Utilizzare solo con carrello, supporto, treppiedi, staffa o tavola come specificata dal produttore o venduta con l'apparecchio. Quando si utilizza un carrello, fare attenzione quando si sposta il carrello/l'apparecchio insieme per evitare il pericolo di ribaltamento.

Italiano

Istruzioni importanti sulla sicurezza

Avvertenza sull'alimentazione:

1. Posizionare il prodotto vicino alla presa elettrica per agevolarne l'uso.
2. Prima dell'uso, assicurarsi che la tensione di esercizio sia uguale all'alimentazione elettrica locale. Si può trovare la corretta tensione di esercizio sulla targhetta del prodotto.
3. Per motivi di sicurezza, scollegare il prodotto durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
4. In condizioni normali l'alimentatore può riscaldarsi. Mantenere una buona ventilazione nell'area a prestare attenzione.
5. La targhetta del prodotto e le etichette con le avvertenze di sicurezza sono situate sulla custodia o sul fondo del prodotto o dell'adattatore di alimentazione.

Questo simbolo avverte l'utente della presenza di tensioni pericolose non isolate all'interno dell'involucro del prodotto che potrebbero essere di grandezza sufficiente da costituire un pericolo di scosse elettriche per le persone.

Questo simbolo avverte l'utente di non smontare l'involucro del prodotto e che non vi sono parti sostituibili dall'utente all'interno. Portare il prodotto presso un centro di assistenza autorizzato per la riparazione.

Questo simbolo indica che il prodotto è destinato esclusivamente all'uso in ambienti interni.

Questo simbolo indica che si tratta di un prodotto di CLASSE II o di un dispositivo elettrico a doppio isolamento che non necessita di messa a terra.

La spina principale o il connettore apparecchio è utilizzato per scollegare l'apparecchio, l'apparecchio scollegato deve rimanere pronto per funzionare.

Prodotti wireless:

1. I prodotti wireless possono generare radiofrequenze a onde corte ed interferire con il normale uso di altri dispositivi elettronici o apparecchiature mediche.
2. Spegnere il prodotto quando non è consentito. Non usare il prodotto in strutture mediche, in aereo, presso i distributori di benzina, vicino a cancelli automatici, sistemi di allarme anti-incendio automatici o altri dispositivi automatici.
3. Non usare il prodotto in prossimità di pacemaker entro una distanza di 20cm. Le onde radio possono influire sul normale funzionamento del pacemaker o di altri dispositivi medici.

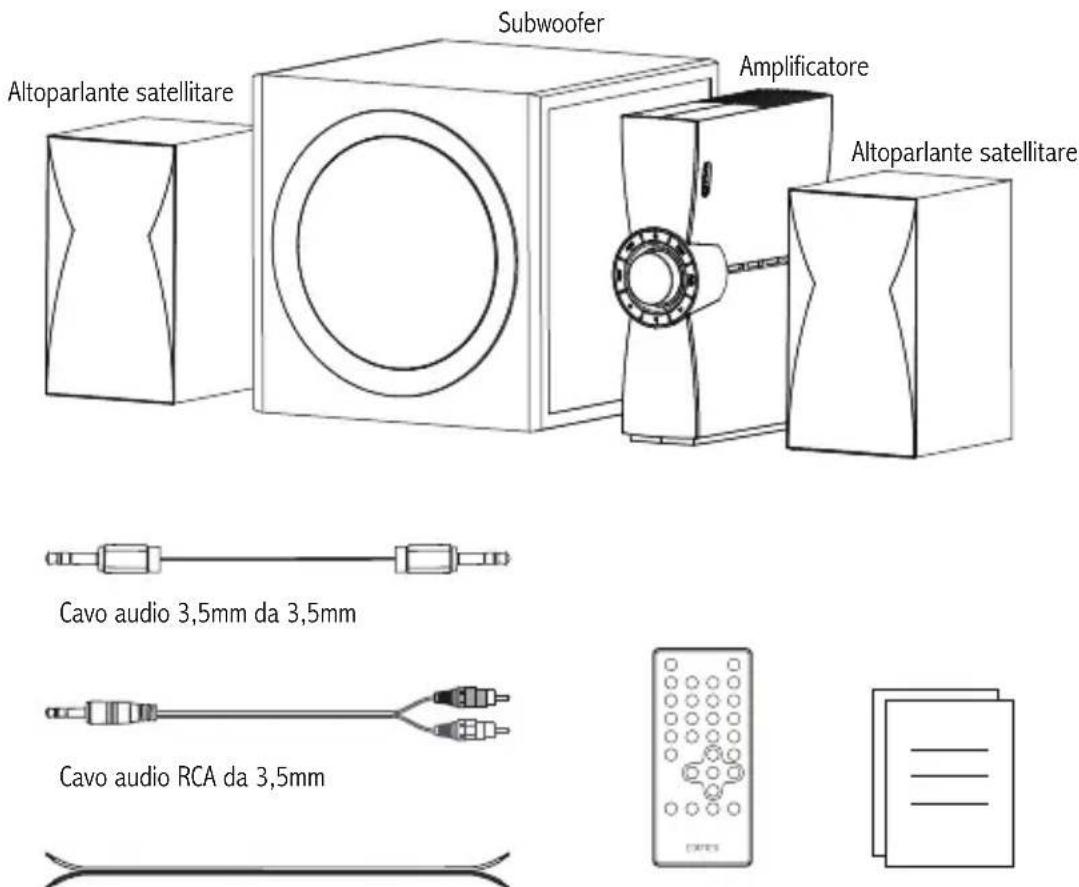

Contenuto della confezione

Subwoofer Altoparlante satellitare Amplificatore Altoparlante satellitare Cavo audio 3,5mm da 3,5mm Cavo audio RCA da 3,5mm

Cavo di collegamento altoparlanti x 3 Telecomando Manuale dell'utente

Nota:

• Le immagini sono solo a scopo illustrativo e possono differire dal prodotto reale.
• Per via di miglioramenti tecnici e di aggiornamenti del sistema, le informazioni e le specifiche contenute nel presente documento potrebbero differire leggermente dal prodotto. In caso di eventuali differenze, prevale il prodotto reale.

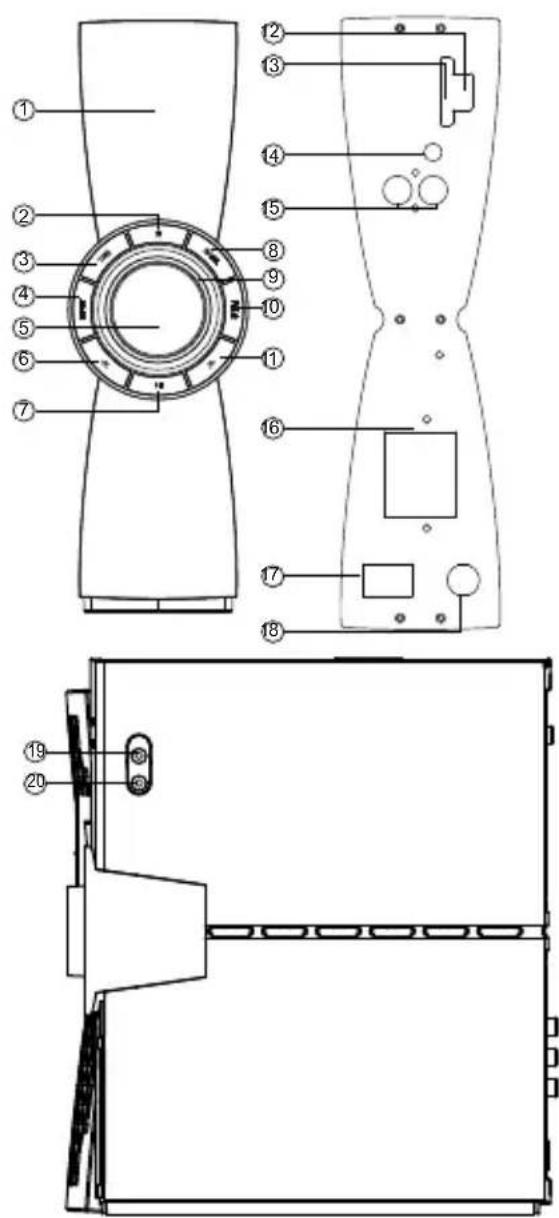

Utilizzo delle funzioni

1. Finestra display
2. Acceso/standby
3. Controllo treble
4. Selezione ingresso audio
5. Manopola volume principale
6. Brano precedente: premere (modalità Bluetooth/USB/scheda SD) Cartella precedente: premere e tenere premuto per circa 2 secondi (modalità USB/scheda SD)
7. Pausa/riproduzione: premere Per scollegare il Bluetooth: premere e tenere premuto (modalità Bluetooth)
8. Controllo bass
9. Spia luminosa (alone)
10. Tasto funzione (selezione acuti e bassi)
11. Brano successivo: premere (modalità Bluetooth/USB/scheda SD) Cartella successiva: premere e tenere premuto per circa 2 secondi (modalità USB/scheda SD)
12. Slot per unità USB flash
13. Slot per scheda SD
14. Porta di ingresso AUX
15. Porta di ingresso PC
16. Collegare al subwoofer e all'altoparlante satellitare L+: porta di altoparlante satellitare sinistro (cavo dorato) L-: porta di altoparlante satellitare sinistro (cavo argentato) R+: porta di altoparlante satellitare destro (cavo dorato) R-: porta di altoparlante satellitare destro (cavo argentato) SW+: porta di subwoofer (cavo dorato) SW-: porta di subwoofer (cavo argentato)
17. Tasto di accensione
18. Cavo di alimentazione
19. Porta di ingresso AUX
20. Porta cuffie

Italiano

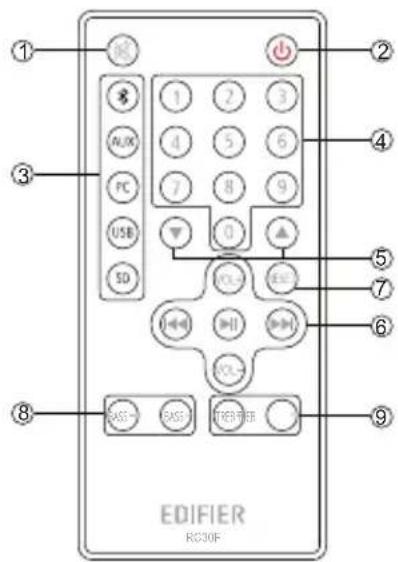

Telecomando

Puntare il telecomando verso la finestra di ricezione remota dell'amplificatore, la distanza operativa ottimale è 7 metri.

1. Muto
2. Standby/Riattivazione (efficace solo quando l'altoparlante è acceso)
3. Selezione ingresso audio: Bluetooth - AUX - PC - USB - SD
   In modalità Bluetooth, premere e tenere premuto il tasto " ✕" per scollegare la connessione Bluetooth
4. Tasti numerici 0\~9
   In modalità USB/scheda SD, premere uno dei tasti o premere di continuo qualsiasi tasto per selezionare la musica (ad esempio, premere i tasti 1 e 2 per selezionare la traccia 12)
5. Cartella Precedente/Successiva (cartella che include il formato musicale MP3/WMA)
6. VOL+/VOL-: Aumento /diminuzione del volume principale
   Brano precedente/brano successivo (modalità Bluetooth/ USB/scheda SD)
   ▶II: Pausa/riproduzione
7. Pulsante di ripristino
   Premere e tenere premuto per circa 3 secondi: ripristino
8. Controllo bass
9. Controllo treble

Installazione e sostituzione della batteria

Fare riferimento alla figura per aprire il vano batteria, inserire la batteria CR 2025 e chiudere il vano.

② OPEN ①↑ PUSH

Telecomando

AVVERTENZA!

NON INGERIRE LA BATTERIA, RISCHIO DI USTIONI CHIMICHE

• (Telecomando in dotazione) Questo prodotto contiene una batteria a bottone/moneta. Se la batteria a bottone viene ingerita, può causare gravi ustioni interne in sole 2 ore e può portare alla morte.
• Tenere le batterie nuove e usate lontano dai bambini, se il vano batterie non si chiude in modo sicuro, smettere di usare il prodotto e tenerlo lontano dai bambini.
• Se si teme che le batterie possano essere state ingerite o introdotte in una qualsiasi parte del corpo, richiedere immediata assistenza medica.

Nota:

1. Non posizionare il telecomando in luoghi caldi ed umidi.
2. Non caricare le batterie.
3. Rimuovere le batterie quando non vengono utilizzate per un lungo periodo di tempo.
4. La batteria (nel telecomando) non deve essere esposta a calore eccessivo, ad esempio al sole, al fuoco o simili.
5. Se la batteria non è sostituita correttamente vi è il pericolo di esplosione. Sostituire esclusivamente con batterie dello stesso tipo o equivalenti.

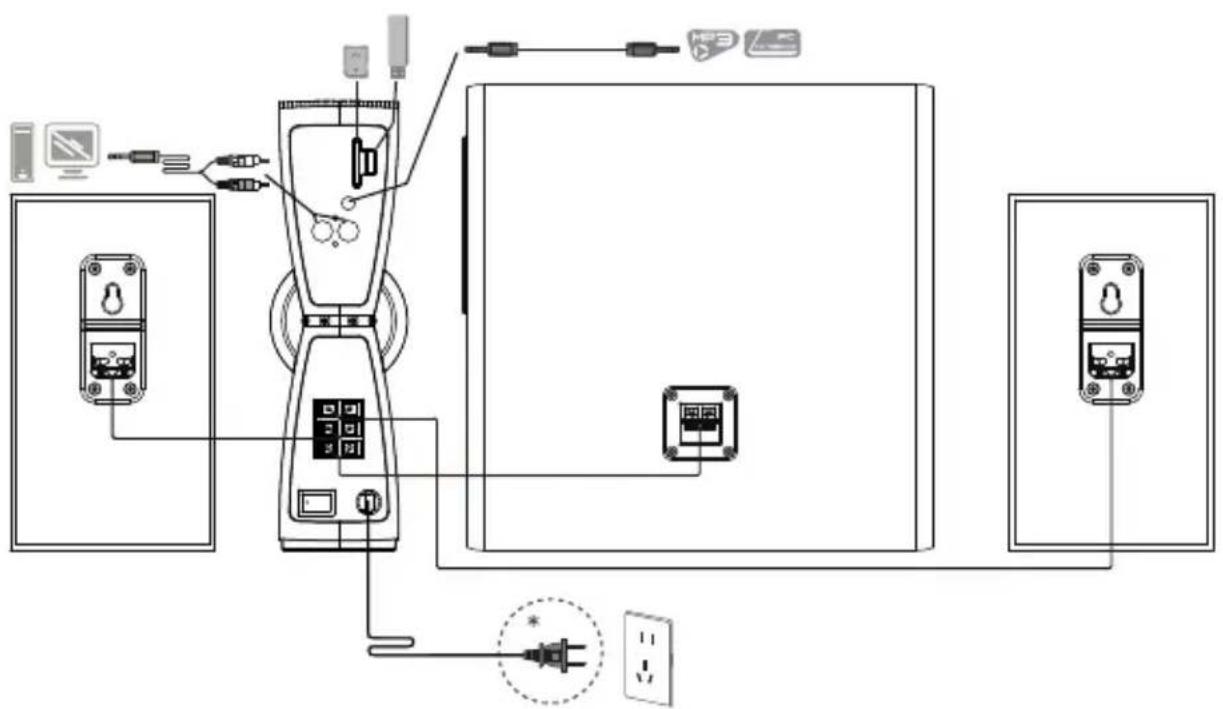

Collegamento

* Questo tipo di spina è inteso solo a scopo esemplificativo.

Collegare il cavo dorato alla clip del filo rosso, e collegare il cavo argentato alla clip del filo nero (notare la corrispondenza dei colori).

Si prega di assicurarsi che l'interruttore di alimentazione sul pannello posteriore dell'amplificatore sia spento prima del collegamento.

Istruzioni d'uso

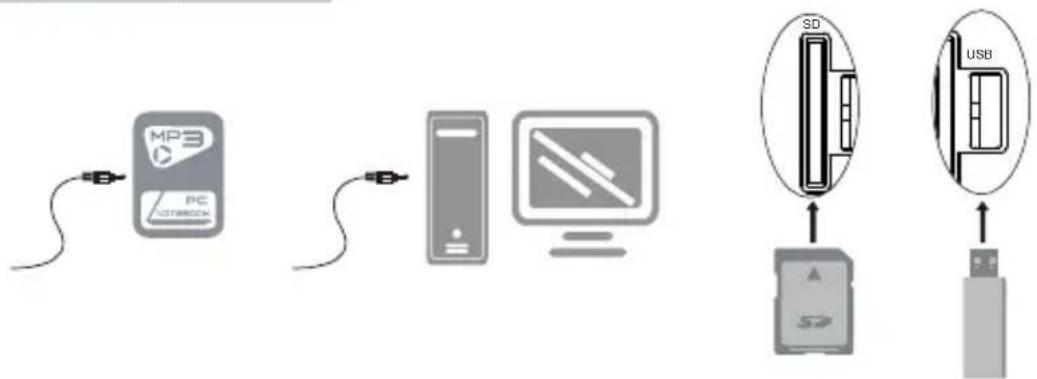

1. Collegare alla sorgente audio


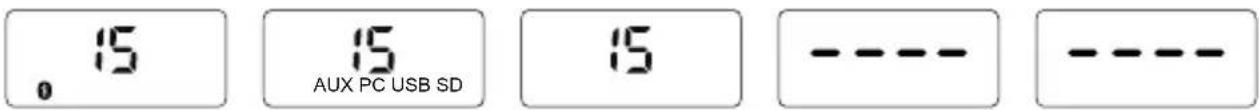

1. Selezionare la sorgente audio

INPUT APP USB SPRO oppure oppure oppure oppure oppure →

. 15 AUX PC USB SD 15 ---- ----

1. Riprodurre la musica sul dispositivo connesso e regolare le impostazioni al livello desiderato

Italiano

Ingresso Bluetooth

1. Premere il "INPUT" pulsante sull'amplificatore o premere il " ✉" pulsante sul telecomando per selezionare la modalità Bluetooth, lo schermo del display mostrerà la modalità Bluetooth.
2. Selezionare "EDIFIER CX7" nelle impostazioni del dispositivo (telefono cellulare, tablet, ecc.) per la connessione.
3. Il codice PIN per il collegamento è "0000" se necessario.

Nota:

1. Per godere delle funzioni Bluetooth complete di questo prodotto, assicurarsi che il dispositivo mobile supporti i profili A2DP e AVRCP.
2. La connettività e la compatibilità Bluetooth possono essere diverse tra vari dispositivi sorgente, in base alle versioni software dei dispositivi sorgente.

Posizionare l'altoparlante satellite sulla parete

1. Praticare un foro nella parete

Profondità del foro: 40 mm/1.5" Dimensione foro 8 mm/1/4"

Come mostra l'illustrazione, praticare un foro (Profondità: 40 mm/1.5", Dimensione foro: 8 mm/1/4") nella parete. Se si desidera posizionare tutti gli altoparlanti satellitari sulla parete, si può procedere praticando i fori necessari.

Nota:

La dimensione del foro può variare a seconda dei materiali della parete, pertanto, per ottenere un'installazione adeguata, è necessario utilizzare un diametro appropriato della punta in base alle condizioni esistenti.

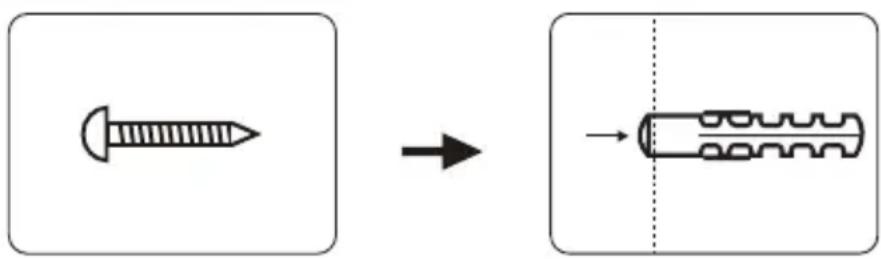

2. Fissare la vite alla parete

Inserire un tassello nel foro fino a filo parete, se necessario utilizzare un martello, quindi avvitarvi saldamente una vite.

Suggerimenti:

• Vite autofilettante: diametro: 5 mm, lunghezza: 40 mm; Tassello da parete in plastica: 8 x 40 mm.
• 6-8 millimetri della vite devono essere lasciati esterni rispetto al filo parete.

Posizionare l'altoparlante satellite sulla parete

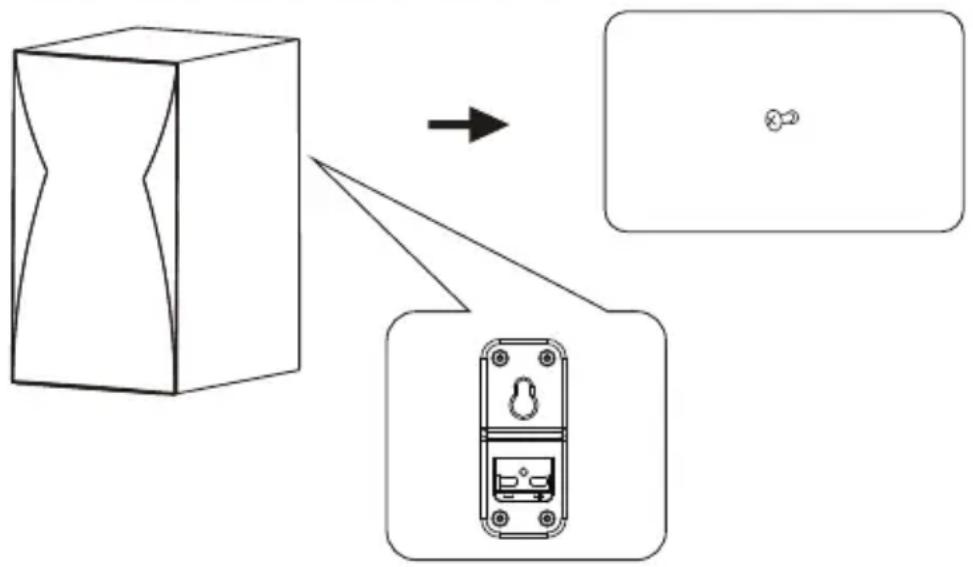

3. Fissare l'altoparlante satellitare alla vite

Allineare il foro presente sul pannello posteriore dell'altoparlante satellite alla vite sulla parete e assicurarlo saldamente.

Nota:

1. Le viti incluse sono adatte solo per pareti di cemento e strutture in mattoni, non per pareti in cartongesso, pannelli multistrato in schiuma e strutture in legno. Si prega di consultare un professionista per garantire la sicurezza nel caso in cui sia necessaria l'installazione in pareti di cartongesso e strutture in legno.
2. Vite autofilettante e tassello in plastica non sono inclusi nella confezione, quindi potrebbe essere necessario acquistarli.

Attenzione:

1. Si prega di seguire le istruzioni di installazione per evitare danni al prodotto.
2. Si prega di assicurarsi che l'altezza di montaggio sia inferiore a 2 m.

Specifiche

Potenza di uscita: L/R: 12W+12W

SW: 45W

Risposta in frequenza: L/R: 140Hz-19kHz

SW: 45Hz-130Hz

Ingresso audio: Bluetooth, AUX, PC, USB, SD

Dichiarazione per l'Unione Europea

Frequenza di Banda (Bluetooth): 2.402GHz \~ 2.480GHz

Potenza di Uscita RF (Bluetooth): ≤ 10 dBm (EIRP)

Non vi sono restrizioni d'uso.

Risoluzione dei problemi

Nessun suono

• Verificare se gli altoparlanti sono in stato ON.
• Provare ad attivare il volume usando il controllo del volume principale o il telecomando.
• Assicurarsi che i cavi audio siano ben collegati e che l'ingresso sia impostato correttamente sugli altoparlanti.
• Verificare che vi sia un segnale in uscita dalla sorgente audio.

Impossibile collegarsi tramite Bluetooth

• Assicurarsi che l'altoparlante sia impostato sull'ingresso Bluetooth. Se è in altre modalità audio il Bluetooth non si collegherà. Disconnettersi da qualsiasi dispositivo Bluetooth tenendo premuto il " ▶II" pulsante sull'amplificatore o premere il " ✕" pulsante sul telecomando, quindi riprovare.
• La portata effettiva della trasmissione Bluetooth è 10 metri; assicurarsi che l'uso sia entro questo intervallo.
• Provare a collegare un altro dispositivo Bluetooth.

L' CX7 non si accende

- Verificare che l'alimentazione elettrica sia collegata o se la presa a muro è accesa.

Rumore proveniente dagli altoparlanti

- Gli altoparlanti EDIFIER generano pochissimo rumore, mentre il rumore di background di alcuni dispositivi audio è decisamente troppo alto. Scollegare i cavi audio e alzare il volume, se non si avverte alcun rumore a 1 metro di distanza dall'altoparlante, non sussiste alcun problema con questo prodotto.
