MANUAL DE UTILIZADOR KSET650X SMEG

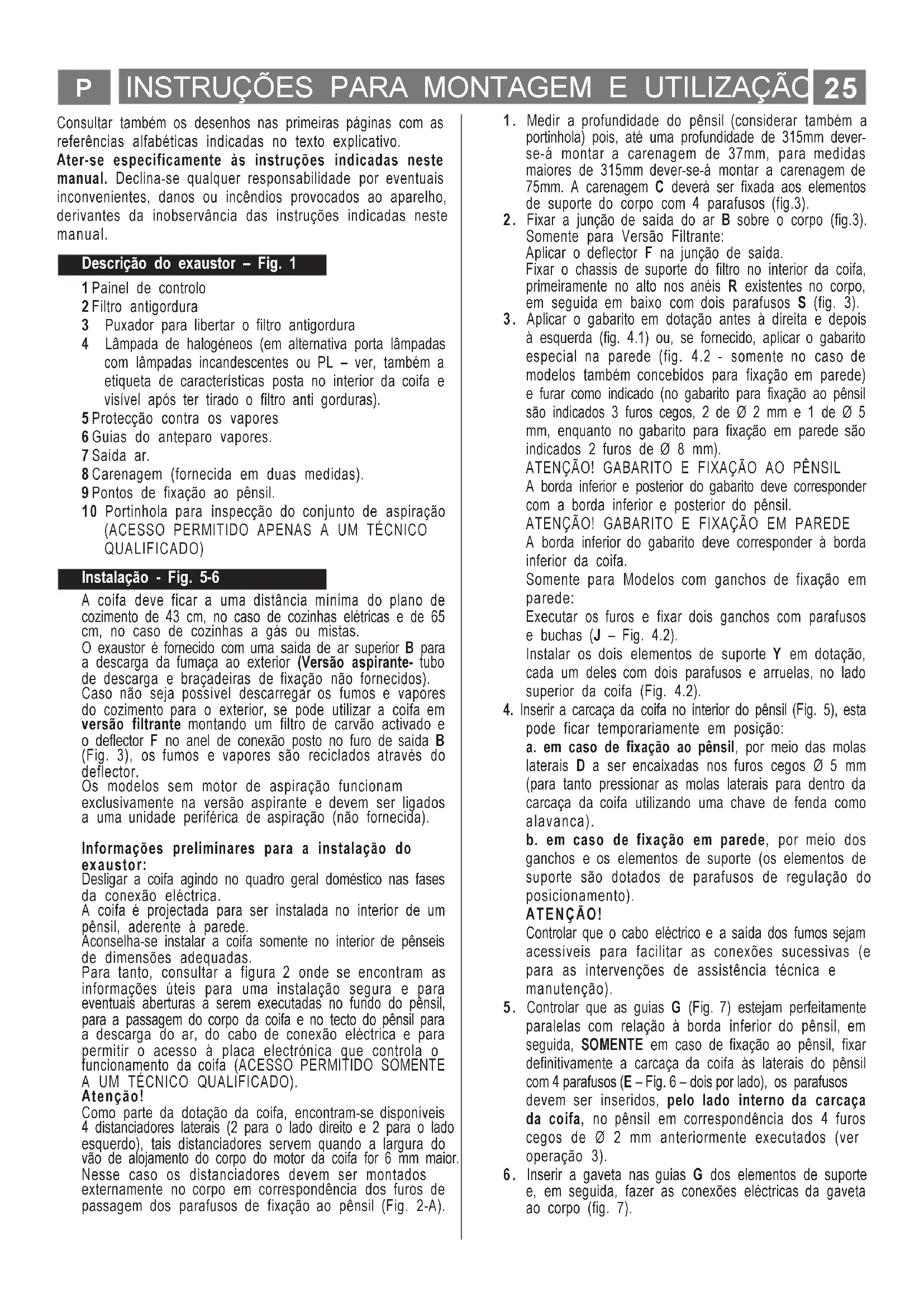

E25 Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo. Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. Descrição do exaustor Fig. 1 1 Painel de controlo 2 Filtro antigordura 3 Puxador para libertar o filtro antigordura 4 Lâmpada de halogéneos (em alternativa porta lâmpadas com lâmpadas incandescentes ou PL ver, também a etiqueta de características posta no interior da coifa e visível após ter tirado o filtro anti gorduras). 5 Protecção contra os vapores 6 Guias do anteparo vapores. 7 Saída ar. 8 Carenagem (fornecida em duas medidas). 9 Pontos de fixação ao pênsil. 10 Portinhola para inspecção do conjunto de aspiração (ACESSO PERMITIDO APENAS A UM TÉCNICO QUALIFICADO) Instalação - Fig. 5-6 A coifa deve ficar a uma distância mínima do plano de cozimento de 43 cm, no caso de cozinhas elétricas e de 65 cm, no caso de cozinhas a gás ou mistas. O exaustor é fornecido com uma saída de ar superior B para a descarga da fumaça ao exterior (Versão aspirante- tubo de descarga e braçadeiras de fixação não fornecidos). Caso não seja possível descarregar os fumos e vapores do cozimento para o exterior, se pode utilizar a coifa em versão filtrante montando um filtro de carvão activado e o deflector F no anel de conexão posto no furo de saída B (Fig. 3), os fumos e vapores são reciclados através do deflector. Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida). Informações preliminares para a instalação do exaustor: Desligar a coifa agindo no quadro geral doméstico nas fases da conexão eléctrica. A coifa é projectada para ser instalada no interior de um pênsil, aderente à parede. Aconselha-se instalar a coifa somente no interior de pênseis de dimensões adequadas. Para tanto, consultar a figura 2 onde se encontram as informações úteis para uma instalação segura e para eventuais aberturas a serem executadas no fundo do pênsil, para a passagem do corpo da coifa e no tecto do pênsil para a descarga do ar, do cabo de conexão eléctrica e para permitir o acesso à placa electrónica que controla o funcionamento da coifa (ACESSO PERMITIDO SOMENTE A UM TÉCNICO QUALIFICADO). Atenção! Como parte da dotação da coifa, encontram-se disponíveis 4 distanciadores laterais (2 para o lado direito e 2 para o lado esquerdo), tais distanciadores servem quando a largura do vão de alojamento do corpo do motor da coifa for 6 mm maior. Nesse caso os distanciadores devem ser montados externamente no corpo em correspondência dos furos de passagem dos parafusos de fixação ao pênsil (Fig. 2-A).

1. Medir a profundidade do pênsil (considerar também a

portinhola) pois, até uma profundidade de 315mm dever- se-á montar a carenagem de 37mm, para medidas maiores de 315mm dever-se-á montar a carenagem de 75mm. A carenagem C deverá ser fixada aos elementos de suporte do corpo com 4 parafusos (fig.3).

2. Fixar a junção de saída do ar B sobre o corpo (fig.3).

Somente para Versão Filtrante: Aplicar o deflector F na junção de saída. Fixar o chassis de suporte do filtro no interior da coifa, primeiramente no alto nos anéis R existentes no corpo, em seguida em baixo com dois parafusos S (fig. 3).

3. Aplicar o gabarito em dotação antes à direita e depois

à esquerda (fig. 4.1) ou, se fornecido, aplicar o gabarito especial na parede (fig. 4.2 - somente no caso de modelos também concebidos para fixação em parede) e furar como indicado (no gabarito para fixação ao pênsil são indicados 3 furos cegos, 2 de Ø 2 mm e 1 de Ø 5 mm, enquanto no gabarito para fixação em parede são indicados 2 furos de Ø 8 mm). ATENÇÃO! GABARITO E FIXAÇÃO AO PÊNSIL A borda inferior e posterior do gabarito deve corresponder com a borda inferior e posterior do pênsil. ATENÇÃO! GABARITO E FIXAÇÃO EM PAREDE A borda inferior do gabarito deve corresponder à borda inferior da coifa. Somente para Modelos com ganchos de fixação em parede: Executar os furos e fixar dois ganchos com parafusos e buchas (J Fig. 4.2). Instalar os dois elementos de suporte Y em dotação, cada um deles com dois parafusos e arruelas, no lado superior da coifa (Fig. 4.2).

4. Inserir a carcaça da coifa no interior do pênsil (Fig. 5), esta

pode ficar temporariamente em posição: a. em caso de fixação ao pênsil, por meio das molas laterais D a ser encaixadas nos furos cegos Ø 5 mm (para tanto pressionar as molas laterais para dentro da carcaça da coifa utilizando uma chave de fenda como alavanca). b. em caso de fixação em parede, por meio dos ganchos e os elementos de suporte (os elementos de suporte são dotados de parafusos de regulação do posicionamento). ATENÇÃO! Controlar que o cabo eléctrico e a saída dos fumos sejam acessíveis para facilitar as conexões sucessivas (e para as intervenções de assistência técnica e manutenção).

5. Controlar que as guias G (Fig. 7) estejam perfeitamente

paralelas com relação à borda inferior do pênsil, em seguida, SOMENTE em caso de fixação ao pênsil, fixar definitivamente a carcaça da coifa às laterais do pênsil com 4 parafusos (E Fig. 6 dois por lado), os parafusos devem ser inseridos, pelo lado interno da carcaça da coifa, no pênsil em correspondência dos 4 furos cegos de Ø 2 mm anteriormente executados (ver operação 3).

6. Inserir a gaveta nas guias G dos elementos de suporte

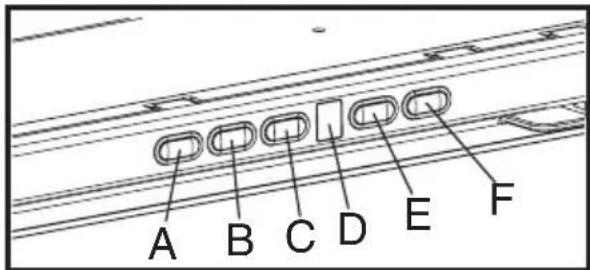

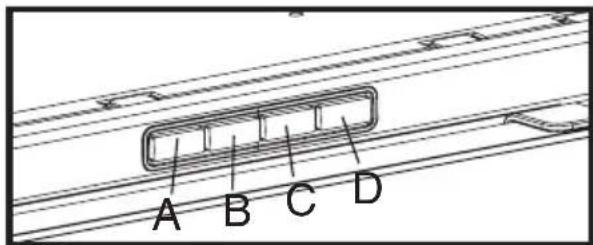

e, em seguida, fazer as conexões eléctricas da gaveta ao corpo (fig. 7). INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO P26 Funcionamento Modelo com controlos electrónicos A- Botão iluminação, on/off. B - Botão off aspiração (posição de espera/stand-by) C - Temporizador da velocidade seleccionada (visualiza a velocidade seleccionada e um LED lampejante no lado inferior do display). Esta tecla permite funcionar a coifa por um período de tempo determinado: 20 minutos se estiver seleccionada a velocidade 1 15 minutos se estiver seleccionada a velocidade 2 10 minutos se estiver seleccionada a velocidade 3 5 minutos se estiver seleccionada a velocidade intensiva P D - Display mostra as velocidades (Potência de aspiração 1-2-3-P), a necessidade de limpar os filtros de gordura (indicador de saturação de filtros de gordura no display aparece a letra F) e a necessidade de trocar o filtro de carvão ativado (indicador de saturação do filtro de carvão ativado no display aparece a letra C). O led em baixo à direita, quando aceso sem lampejar, indica que a coifa está pronta para funcionar (posição de espera/stand-by), o LED lampejante indica que o temporizador da velocidade seleccionada está inserido. Atenção ! O indicador de saturação do filtro de carvão ativado fica normalmente desligado. Para ativá-lo pressionar contemporaneamente por 3 segundos os botões E e F . Inicialmente, no display aparece a letra F (indicador de saturação do filtro metálico anti-gordura), após aproximadamente 3 segundos aparece a letra C (indicador de saturação do filtro de carvão ativado), isto significa que tal indicador está ativado. Para desativá-lo repetir a operação até que o indicador C (indicador de saturação do filtro de carvão ativado) desaparece. E - Tecla para diminuir a velocidade: de velocidade intensiva P para velocidade 1. F - Tecla para aumentar a velocidade de espera (stand- by) para velocidade P. Atenção! A velocidade intensiva P dura por 5 minutos depois do que a coifa se ajusta automaticamente na velocidade (potência de aspiração) 2. Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência. Atenção Antes de desligar o exaustor da rede elétrica pressionar o botão A Funcionamento Modelo com Teclado A. botão ON/OFF luzes B. botão OFF/ON aspiração e seleção da potência mínima B+C. botão de seleção da potência de aspiração média B+D. botão de seleção da potência de aspiração máxima Funcionamento Todas as versões A coifa pode ser dotada de um dispositivo de desligamento e ligação automática. Fechando a gaveta a coifa se desliga; abrindo a gaveta a coifa liga novamente. Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento. INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO

alinhada com o pênsil (H - fig.8) e, em seguida, bloquear a gaveta com 2 parafusos (um de cada lado - L - fig. 8 Para colocar esses dois parafusos é necessário tirar a grelha filtro e aparafusá-los nos insertos que estão fixados nas guias da cobertura).

8. Fixar a gaveta ao pênsil com 2 parafusos M (fig. 8),

utilizar dois dos 4 furos disponíveis e controlar que os parafusos insistam no pênsil.

9. Remontar o filtro de gorduras, conectar a coifa à rede

eléctrica e ao tubo de descarga, controlar o perfeito funcionamento da coifa. Conexão elétrica A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada na parte interna da coifa. Se completo de plug conectar a coifa a uma tomada, conforme as normas vigentes, posta em zona acessível. Se não completo de plug (conexão direta à rede) aplicar um interruptor bipolar conforme normas com uma distância entre contactos em abertura não inferior a 3mm (acessível).27 Limpeza A coifa deve ser limpa freqüentemente, interna e externamente. Para a limpeza utilizar um pano umedecido em álcool desnaturado ou detergentes líquidos neutros. Evitar o uso de produtos que contenham substâncias abrasivas. Atenção A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Recomendamos seguir atentamente as instrucções e os avisos. Manutenção Antes de qualquer trabalho de manutenção desconectar a coifa da rede elétrica. Filtro antigordura Deve ser limpo uma vez por mês (e, no caso de modelo com painel de controlo electrónico, toda vez que aparece a letra F no display alternada à velocidade seleccionada - ver página anterior) com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. Apesar do filtro antigordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola (f) - (Fig. 2). Após ter lavado o filtro anti-gordura, pressionar a tecla B (ver página anterior) por aproximadamente 3 segundos. A letra F desaparecerá do display. Filtro de carvão activo (só para a versão filtrante) Retém os odores desagradáveis produzidos durante a cozedura. O filtro de carvão activo deve ser substituído a cada seis meses (e, no caso de modelo com painel de controlo electrónico, toda vez que aparecer a letra C no display alternada à velocidade seleccionada ver página anterior).

3. Se o filtro de carvão activo já estiver montado e deve

ser substituído, pressionar as teclas de desbloqueio (S - Fig. 10) e remover o filtro para baixo.

4. Remontar o filtro gorduras.

Se o filtro de carvão activo não estiver montado:

T e fixar definitivamente por meio dos ganchos inferiores S (Fig. 10).

4. Remontar o filtro gorduras.

Só para o modelo com painel de controlo electrónico: Após ter substituído o filtro de carvão activo, pressionar a tecla B (ver página anterior) por aproximadamente 3 segundos. A letra C desaparecerá do display. Substituição das lâmpadas Para ter acesso ao vão lâmpada com base no modelo possuído proceder como segue: Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias. Modelo com lâmpadas alógenas Com uma pequena chave de fenda de corte, fazer alavanca nos bordos da lâmpada para extrai-la. Substituí-la com lâmpada nova PHILIPS STANDARD LINE código 425409 de 12V 20W 30° Ø35 12V GU4. Executar a substituição e a montagem da nova lâmpada procedendo em sentido inverso. Modelo com lâmpadas incandescentes: Extrair o anteparo vapores. Tirar o filtro gorduras, assim será possível ter acesso ao vão lâmpadas. Soltar a lâmpada danificada e substituí-la com uma nova de 40W máx. (E14 - B35). Modelo com lâmpada PL Extrair o anteparo vapores. Tirar o filtro gorduras, assim será possível ter acesso ao vão lâmpadas. Extrair a lâmpada danificada e substituí-la com uma nova de 9W-G23 (Coifa com duas lâmpadas) ou de 11W- G23 (Coifa com uma lâmpada). Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica. Advertências Nunca utilizar a coifa sem a grelha corretamente montada! O ar aspirado não deve ser transportado em um duto usado para a descarga de fumos de aparelhos alimentados por energia que não seja elétrica. Deve ser sempre prevista uma aeração do local quando uma coifa e aparelhos alimentados com energia diferente da elétrica são usados contemporaneamente. É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O emprego da chama livre é danoso aos filtros e pode ocasionar incêndios, portanto deve ser sempre evitado. A fritura deve ser feita sob controle de maneira a evitar que o óleo superaquecido se incendeie. Para as medidas técnicas e de segurança a serem adotadas para a descarga dos fumos ater-se a quanto previsto pelos regulamentos das autoridades competentes locais. INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO P28 ÈÍÑÒÐÓÊÖÈÈÏÎÓÑÒÀÍÎÂÊÅÈÏÎËÜÇÎÂÀÍÈÞ
