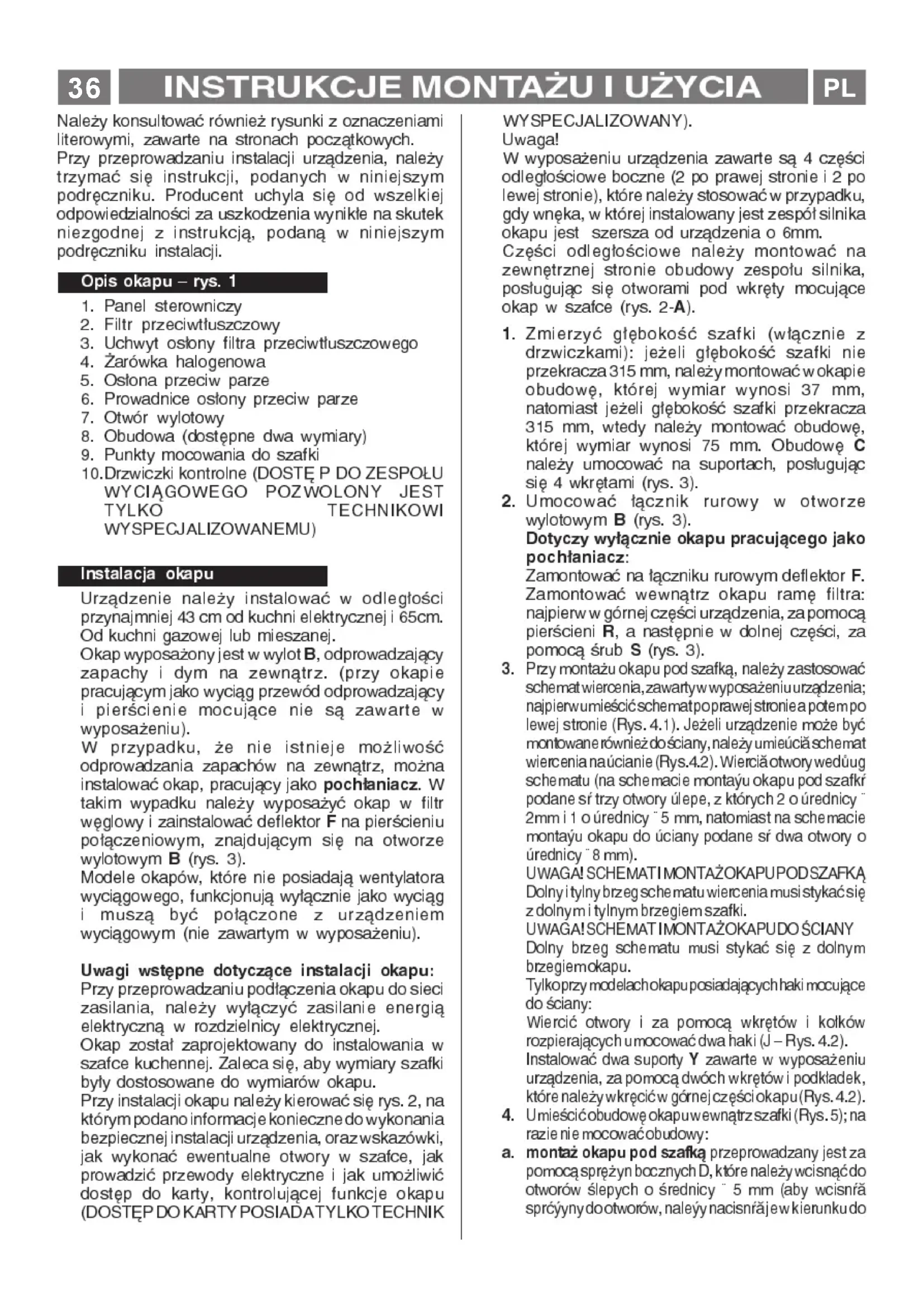

INSTRUKCJA OBSŁUGI KSET650X SMEG

Należy konsultować również rysunki z oznaczeniami literowymi, zawarte na stronach początkowych. Przy przeprowadzaniu instalacji urządzenia, należy trzymać się instrukcji, podanych w niniejszym podręczniku. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek niezgodnej z instrukcją, podaną w niniejszym podręczniku instalacji.

Opis okapu – rys. 1

1. Panel sterowniczy
2. Filtr przeciwtłuszczowy
3. Uchwyt osłony filtra przeciwtłuszczowego
4. Żarówka halogenowa
5. Ostona przeciw parze
6. Prowadnice osłony przeciw parze
7. Otwór wylotowy
8. Obudowa (dostępne dwa wymiary)
9. Punkty mocowania do szafki
10. Drzwiczki kontrolne (DOSTĘ P DO ZESPOŁU WYCIĄGOWEGO POZWOLONY JEST TYLKO TECHNIKOWI WYSPECJALIZOWANEMU)

Instalacja okapu

Urządzenie należy instalować w odległości przynajmniej 43 cm od kuchni elektrycznej i 65cm. Od kuchni gazowej lub mieszanej.

Okap wyposażony jest w wylot B, odprowadzający zapachy i dym na zewnątrz. (przy okapie pracującym jako wyciąg przewód odprowadzający i pierścienie mocujące nie są zawarte w wyposażeniu).

W przypadku, że nie istnieje możliwość odprowadzania zapachów na zewnątrz, można instalować okap, pracujący jako pochtaniacz. W takim wypadku należy wyposażzyć okap w filtr węglowy i zainstalować deflektor F na pierścieniu połączeniowym, znajdującym się na otworze wylotowym B (rys. 3).

Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być potączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Uwagi wstępne dotyczące instalacji okapu:

Przy przeprowadzaniu podłączenia okapu do sieci zasilania, należy wyłączyć zasilanie energią elektryczną w rozdzielnicy elektrycznej.

Okap został zaprojektowany do instalowania w szafce kuchennej. Zaleca się, aby wymiary szafki były dostosowane do wymiarów okapu.

Przy instalacji okapu należy kierować się rys. 2, na którym podano informacje konieczne do wykonania bezpiecznej instalacji urządzenia, oraz wskazówki, jak wykonać ewentualne otwory w szafce, jak prowadzić przewody elektryczne i jak umożliwiać dostęp do karty, kontrolującej funkcje okapu (DOSTĘP DO KARTY POSIADATYLKO TECHNIK

WYSPECJALIZOWANY).

Uwaga!

W wyposażeniu urządzenia zawarte są 4 części odległościowe boczne (2 po prawej stronie i 2 po lewej stronie), które należy stosować w przypadku, gdy wnęka, w której instalowany jest zespół silnika okapu jest szersza od urządzenia o 6mm.

Części odległościowe należy montować na zewnętrznej stronie obudowy zespołu silnika, posługując się otworami pod wkręty mocujące okap w szafce (rys. 2-A).

1. Zmierzyć głębokość szafki (włącznie z drzwiczkami): jeżeli głębokość szafki nie przekracza 315 mm, należy montować w okapie obudowę, której wymiar wynosi 37 mm, natomiast jeżeli głębokość szafki przekracza 315 mm, wtedy należy montować obudowę, której wymiar wynosi 75 mm. Obudowę C należy umocować na suportach, posługując się 4 wkrętami (rys. 3).

2. Umocować łącznik rurowy w otworze wylotowym B (rys. 3).

Dotyczy wyłącznie okapu pracującego jako pochłaniacz:

Zamontować na łączniku rurowym deflektor F. Zamontować wewnątrz okapu ramę filtra: najpierw w górnej części urządzenia, za pomocą pierścieni R, a następnie w dolnej części, za pomocą śrub S (rys. 3).

1. Przy montażu okapu pod szafką, należy zastosować schemat wiercenia, zawartyw wyposażeniu urządzenia; najpierwumieścić schemat poprawej stronie a potempo lewej stronie (Rys. 4.1). Jeżeli urządzenie może być montowane również do ściany, należy umieúcią schemat wiercenia naúcianie (Rys. 4.2). Wiercią otwory weduug schematu (na schemacie montażu okapu pod szafkń podane śr trzy otwory úlepe, z których 2 o úrednicy "2mm i 1 o úrednicy "5 mm, natomiast na schemacie montażu okapu do úciany podane śr dwa otwory o úrednicy "8 mm).

UWAGA! SCHEMATIMONTAZOKAPUPODSZAFKA Dolny i tylny brzeg sche matu wiercenia musi stykać się z dolnym i tylnym brzegiem szafki.

UWAGA! SCHEMATIMONTAZOKAPUDO ŚCIANY

Dolny brzeg schematu musi stykać się z dolnym brzegiemokapu.

Tylko przy modelach okapu posiadających haki mocujące do ściany:

Wiercić otwory i za pomocą wkrętów i kołków rozpierających umocować dwa haki (J – Rys. 4.2).

Instalować dwa suporty Y zawarte w wyposażeniu urządzenia, za pomocą dwóch wkrętów i podkladek, które należy wkręcić w górnej części okapu (Rys. 4.2).

1. Umieścić obudowę okapuwewnątrz szafki (Rys. 5); na razie nie mocować obudowy:

a. montaż okapu pod szafką przeprowadzany jest za pomocą sprężyn bocznych D, które należy wcisnąć do otworów ślepych o średnicy 5 mm (aby wcisnră sprćyny do otworów, należy nacisnrăjew kienunku do

wewnítrz obudowy okapu, używjíc jako podnoúnik úrubokrót)

b. montaż okapu do ściany przeprowadzany jest za pomocą haków i suportów (suporty posiadają wkręty regulacyjne pozycji)
UWAGA!
Umóżliwić dostęp do kabla i do wylotu odprowadzającego dym, aby ułatwić wykonanie połączeń (oraz naprawę i konserwację urządzenia).
5. Skontrolować, czy prowadnice G (rys. 7) są równoległe do dolnego brzegu szafki, po czym TYLKO przymontażu okapu pod szafką, umocować ostatecznie obudowę okapudo bocznych powierzchni szafki, posługując się 4 wkrętami (E – rys. 6 – dwa wkręty z każdej strony). Wkręty należy wkręcić doszafki od wewnątrz obudowy okapu, posuugujíc sić 4 otworami úlepymio úrednicy 2 mm, uprzedniowy wykonanych (zob. operacja 3).
6. Umieścić szufladkę na prowadnicy G, po czym wykonać potączenia elektryczne szufladki i obudowy (rys. 7).
7. Regulować położenie szufladki tak, aby jej przód był równy z szafką (H - rys. 8), po czym umocować szufladkę 2 wkrętami (jeden z każdej strony - L- rys. 8 - Aby wkręcić takie śruby, należy wyjąć siatkę filtra i wkręcić śruby we wkładkach, które mocowane są na prowadnicach osłony).
8. Za pomocą 2 wkrętów M umocować szufladkę w szafce (rys. 8). W tym celu należy posłużyć się dwoma otworami (4 do wyboru).
9. Zainstalować filtr tłuszczowy, podłączyć okap do sieci zasilającej energię elektryczną, oraz do kanału wentylacyjnego, po czym sprawdzić prawidłowe funkcjonowanie urządzenia.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu podanym na tabliczce znamionowej okapu, umieszczonej wewnątrz urządzenia. Jeżeli urządzenie zostało wyposażone we wtyczkę, to należy podłączyć okap do sieci zasilającej energię elektryczną, za pośrednictwem gniazdka, którego parametry zgodne są z obowiązującymi normami. W przypadku, że okap nie posiada wtyczki (potączony jest bezpośrednio do sieci), należy zastosować wyłącznik dwubiegunowy, w którym odległość między stykami wynosi najwyżej 3 mm (instalować wyłącznik w łatwo dostępnym miejscu).

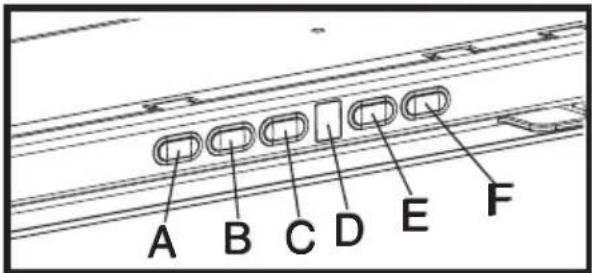

Funkcjonowanie okapu – model ze sterowaniem elektronicznym

A B C D E F

A – Wyłącznik oświetlenia ON/OFF
B – Przycisk wyłączający silnik (pozycja „gotowości)
C -Regulator czasowy (wizualizacja wybranej prędkości plus dioda migająca w dolnej części wyświetlacza)

Taki przycisk służy do regulowania pracy okapu na określony okres czasu:

Wybierając prędkość 1, okap będzie pracował przez 20 min.

Wybierając prędkość 2, okap będzie pracował przez 15 min.

Wybierając prędkość 3, okap będzie pracował przez 10 min.

Wybierając prędkość intensywną P, okap będzie pracował przez 5 min.

D – Wyświetlacz: wyświetla prędkość pracy urządzenia (1-2-3-P); informuje o konieczności czyszczenia filtrów tłuszczowych (wskaźnik zanieczyszczenia filtrów tłuszczowych – na wyświetlaczu pojawi się litera F), oraz o konieczności wymiany filtra węglowego (wskaźnik zanieczyszczenia filtru węglowego – na wyświetlaczu pojawi się litera C)

Dioda zapalona (na dole po prawej stronie) oznacza gotowość okapu do funkcjonowania (pozycja „gotowości”). Dioda migająca informuje, że włączony jest regulator czasowy.

Uwaga! Wskaźnik zanieczyszczenia filtra węglowego jest normalnie nieczynny. Aby stał się czynny, należy nacisnąć jednocześnie przyciski E i F przez 3 sekundy. Na wyświetlaczu pojawi się najpierw litera F (wskaźnik zanieczyszczenia filtra metalowego przeciwłuszczowego), następnie po upływie ok. 3 sekund, pojawi się litera C (wskaźnik zanieczyszczenia filtra węglowego). Oznacza to, że wskaźnik zanieczyszczenia filtra węglowego jest czynny. Aby dezaktywować wskźnik, należy powtórzyć opisaną operację, aż do zniknięcia wskaźnika C z wyświetlacza (wskaźnik zanieczyszczenia filtra węglowego).

E – Przycisk, powodujący zmniejszenie prędkości: z intensywnej P na prędkość 1.
F -Przycisk, powodujący zwiększenie prędkości z „gotowości” na prędkość P.

Uwaga! Czas funkcjonowania okapu przy prędkości intensywnej P wynosi 5 minut, po

czym urządzenie przejdzie automatycznie do funkcjonowania przy prędkości (poziomie mocy) 2.

W wypadku nieprawidłowego funkcjonowania urządzenia, należy wyłączyć okap z sieci zasilania energią elektryczną przez przynajmniej 5 minut. Jeżeli urządzenie nadal nie funkcjonuje w sposób prawidłowy, należy zwrócić się do serwisu technicznego.

Uwaga! Przed wyłączeniem okapu z sieci zasilania energią elektryczną, należy nacisnąć przycisk A.

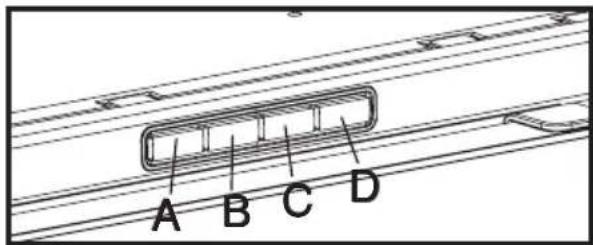

Funkcjonowanie okapu – model z przyciskami

A B C D

A - Wyłącznik oświetlenia ON/OFF
B – Wyłącznik ON/OFF (włączenie/wyłączenie) urządzenia i wybór prędkości 1 (przy matej ilości pary i dymu)
B+C – Przycisk, wybierający prędkość 2 (przy średniej ilości pary i dymu)
B+D – Przycisk wybierający prędkość 3 (przy dużej ilości pary i dymu)

Funkcjonowanie okapu – dotyczy wszystkich wersji

Okap może być wyposażony w urządzenie automatycznego włączenia i wyłączenia.

Jeżeli zamkniemy szuładę, nastąpi wyłączenie okapu.

Jeżeli otworzymy szufladę, nastąpi włączenie okapu.

W przypadku, że powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu regulowanego na najwyższą prędkość. Poleca się uruchomić wyciąg 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i po zakończeniu gotowania pozostawić okap włączony przez ok. 15 minut.

Konserwacja

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy wyłączyćokap z sieci zasilania energią elektryczną.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz, przy użyciu szmatki nawilżonej denaturatem lub łagodnymi środkami. Nie należy używać środków ściernych.

Uwaga:

Nieprzestrzeganie instrukcji czyszczenia okapu i wymiany, oraz czyszczenia filtrów, może być przyczyną powstania pożaru. W związku z tym przy przeprowadzaniu takich operacji należy trzymać się podanych instrukcji.

Filtr przeciwłuszczowy

Filtr przeciwłuszczowy należy czyścić co miesiąc (w modelu ze sterowaniem elektronicznym na wyświetlaczu pojawi się litera F na przemian z wybraną prędkością, co oznacza że należy wyczyścić filtr). Filtr należy czyścić przy użyciu tagodnych środków, ręcznie lub w zmywarce do naczyń; czyszcząc filtr w zmywarce, należy wybrać niską temperaturę i cykl krótki.

Czyszcząc filtr przeci wtłuszczowy w zmywarce do naczyń, może stać się on nieco jaśniejszy, nie oznacza to jednak, że stracił on swoją skuteczność. Aby wyjąć filtr tłuszczowy, należy pociągnąć zacisk (f) – rys. 9.

Dotyczy tylko modelu okapu ze sterowaniem elektronicznym:

Po wyczyszczeniu filtru przeciwtłuszczowego, należy nacisnąć przycisk B (zob. wskazówki na poprzedniej stronie) i trzymać przez ok. 3 sekundy, aż zniknie z wyświetlacza litera F.

Filtr węglowy (dotyczy tylko okapu pracującego jako pochłaniacz)

Podstawową funkcją filtru węglowego jest absorpcja zapachów, wydobywających się podczas gotowania.

Filtr węglowy należy wymieniać co sześć miesięcy (w modelu ze sterowaniem elektronicznym na wyświetlaczu pojawi się litera C na przemian z wybraną prędkością, co oznacza że należy wymienić filtr)

Aby wymienić filtr węglowy, należy:

1. Wyjąć zbiornik na pare
2. Wyjąć filtr tłuszczowy

3. Jeżeli filtr węglowy został już zainstalowany i trzeba go tylko wymienić, wtedynależy nacisnąć przyciski odblokowywujące (S – rys. 10), po czym wyjąć filtr.

4. Zainstalować filtr tłuszczowy

Jeżeli filtr węglowy nie jest zamontowany:

1. Wyjąć zbiornik na pare
2. Wyjąć filtr tłuszczowy
3. Umieścić filtr węglowy na haczykach górnych T i umocować za pomocą haczyków dolnych S

(rys. 10)

1. Zainstalować filtr tłuszczowy.

Dotyczy tylko modelu okapu ze sterowaniem elektronicznym:

Po dokonaniu wymiany filtru węglowego, należy nacisnąć przycisk B (zob. wskazówki na poprzedniej stronie) i trzymać przez ok. 3 sekundy, aż zniknie z wyświetlacza litera C.

Wymiana lampek

Aby wymieniać lampkiw różnych modelach okapu, należy:

Uwaga!

Nie dotykać lampek, dopóki są gorące.

Model okapu posiadający oświetlenie halogenowe

Posługując się małym śrubokrętem, należy podważyć uchwyt lampki i wyjąć ją.

Wymienić żarówkę PHILIPS STANDARD LINE kod 425409 na takiego samego typu o mocy 12V 20W 30§ R35 12V GU4. Aby wkręcić żarówkę, należy postępować odwrotnie do wskazówek dotyczących wykręcania żarówki.

Model okapu posiadający żarówki

Usunąć ostone od pary.

Wyjąć filtr tłuszczowy, aby umożliwiać dostęp do lampek.

Odkręcić spaloną żarówkę i wymienićją na żarówkę o mocy max. 40W (E14 – B35).

Model okapu posiadający lampkę PL

Usunąć ostone od pary.

Wyjąć filtr tłuszczowy, aby umożliwiać dostęp do lampek.

Odkręcić spaloną żarówkę i wymienić ją na lampkę o mocy 9W-G23 (w okapie wyposażonym w dwie lampki), lub na lampkę o mocy 11W-G23 (w okapie wyposażonym w jedną lampkę)

W przypadku nieprawidłowego funkcjonowania oświetlenia, należy najpierw skontrolować, czy lampki zostały wkręcone w sposób prawidłowy. Jeżeli nie jest to przyczyną braku funkcjonowania oświetlenia, należy zwrócić się do serwisu.

Przestrogi

Nie należy nigdy używać okapu z siatką zainstalowaną nieprawidłowo!

Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym kraży gorące powietrze lub z przewodem, przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna.

Należy zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia.

Nie wolno gotować potraw na otwartym ogniu Nie należy stosować otwartego ognia, ponieważ może uszkodzić filtry i spowodować pożar.

Postępować ostrożnie przy smażeniu potraw, aby przegrzany olej nie zapalił się.

Przy odprowadzaniu powietrza na zewnątrz, stosować się do norm obowiązujących w Waszym kraju.
