BEDIENUNGSANLEITUNG KSET650X SMEG

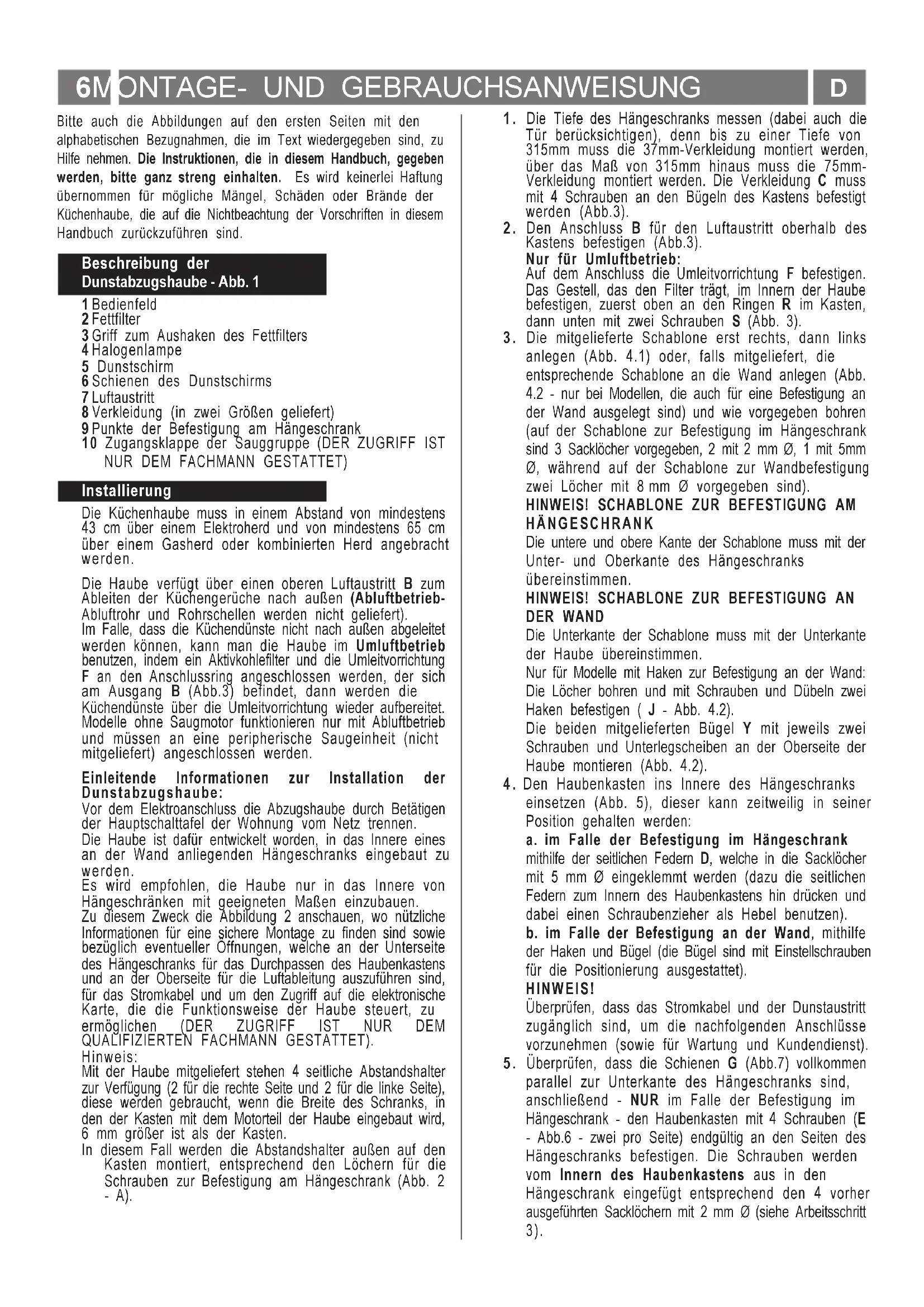

106 MONTAGE- UND GEBRAUCHSANWEISUNG
1. Die Tiefe des Hängeschranks messen (dabei auch die
Tür berücksichtigen), denn bis zu einer Tiefe von 315mm muss die 37mm-Verkleidung montiert werden, über das Maß von 315mm hinaus muss die 75mm- Verkleidung montiert werden. Die Verkleidung C muss mit 4 Schrauben an den Bügeln des Kastens befestigt werden (Abb.3).
2. Den Anschluss B für den Luftaustritt oberhalb des
Kastens befestigen (Abb.3). Nur für Umluftbetrieb: Auf dem Anschluss die Umleitvorrichtung F befestigen. Das Gestell, das den Filter trägt, im Innern der Haube befestigen, zuerst oben an den Ringen R im Kasten, dann unten mit zwei Schrauben S (Abb. 3).
3. Die mitgelieferte Schablone erst rechts, dann links
anlegen (Abb. 4.1) oder, falls mitgeliefert, die entsprechende Schablone an die Wand anlegen (Abb.
4.2 - nur bei Modellen, die auch für eine Befestigung an
der Wand ausgelegt sind) und wie vorgegeben bohren (auf der Schablone zur Befestigung im Hängeschrank sind 3 Sacklöcher vorgegeben, 2 mit 2 mm Ø, 1 mit 5mm Ø, während auf der Schablone zur Wandbefestigung zwei Löcher mit 8mm Ø vorgegeben sind).
HINWEIS! SCHABLONE ZUR BEFESTIGUNG AM
HÄNGESCHRANK Die untere und obere Kante der Schablone muss mit der Unter- und Oberkante des Hängeschranks übereinstimmen.
HINWEIS! SCHABLONE ZUR BEFESTIGUNG AN
DER WAND Die Unterkante der Schablone muss mit der Unterkante der Haube übereinstimmen. Nur für Modelle mit Haken zur Befestigung an der Wand: Die Löcher bohren und mit Schrauben und Dübeln zwei Haken befestigen ( J - Abb. 4.2). Die beiden mitgelieferten Bügel Y mit jeweils zwei Schrauben und Unterlegscheiben an der Oberseite der Haube montieren (Abb. 4.2).
4. Den Haubenkasten ins Innere des Hängeschranks
einsetzen (Abb. 5), dieser kann zeitweilig in seiner Position gehalten werden: a. im Falle der Befestigung im Hängeschrank mithilfe der seitlichen Federn D, welche in die Sacklöcher mit 5 mm Ø eingeklemmt werden (dazu die seitlichen Federn zum Innern des Haubenkastens hin drücken und dabei einen Schraubenzieher als Hebel benutzen). b. im Falle der Befestigung an der Wand, mithilfe der Haken und Bügel (die Bügel sind mit Einstellschrauben für die Positionierung ausgestattet). HINWEIS! Überprüfen, dass das Stromkabel und der Dunstaustritt zugänglich sind, um die nachfolgenden Anschlüsse vorzunehmen (sowie für Wartung und Kundendienst).
5. Überprüfen, dass die Schienen G (Abb.7) vollkommen
parallel zur Unterkante des Hängeschranks sind, anschließend - NUR im Falle der Befestigung im Hängeschrank - den Haubenkasten mit 4 Schrauben (E - Abb.6 - zwei pro Seite) endgültig an den Seiten des Hängeschranks befestigen. Die Schrauben werden vom Innern des Haubenkastens aus in den Hängeschrank eingefügt entsprechend den 4 vorher ausgeführten Sacklöchern mit 2 mm Ø (siehe Arbeitsschritt 3). Bitte auch die Abbildungen auf den ersten Seiten mit den alphabetischen Bezugnahmen, die im Text wiedergegeben sind, zu Hilfe nehmen. Die Instruktionen, die in diesem Handbuch, gegeben werden, bitte ganz streng einhalten. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Küchenhaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Beschreibung der Dunstabzugshaube - Abb. 1 1 Bedienfeld 2 Fettfilter 3 Griff zum Aushaken des Fettfilters 4 Halogenlampe 5 Dunstschirm 6 Schienen des Dunstschirms 7 Luftaustritt 8 Verkleidung (in zwei Größen geliefert) 9 Punkte der Befestigung am Hängeschrank 10 Zugangsklappe der Sauggruppe (DER ZUGRIFF IST NUR DEM FACHMANN GESTATTET) Installierung Die Küchenhaube muss in einem Abstand von mindestens 43 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden. Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Küchengerüche nach außen (Abluftbetrieb- Abluftrohr und Rohrschellen werden nicht geliefert). Im Falle, dass die Küchendünste nicht nach außen abgeleitet werden können, kann man die Haube im Umluftbetrieb benutzen, indem ein Aktivkohlefilter und die Umleitvorrichtung F an den Anschlussring angeschlossen werden, der sich am Ausgang B (Abb.3) befindet, dann werden die Küchendünste über die Umleitvorrichtung wieder aufbereitet. Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine peripherische Saugeinheit (nicht mitgeliefert) angeschlossen werden. Einleitende Informationen zur Installation der Dunstabzugshaube: Vor dem Elektroanschluss die Abzugshaube durch Betätigen der Hauptschalttafel der Wohnung vom Netz trennen. Die Haube ist dafür entwickelt worden, in das Innere eines an der Wand anliegenden Hängeschranks eingebaut zu werden. Es wird empfohlen, die Haube nur in das Innere von Hängeschränken mit geeigneten Maßen einzubauen. Zu diesem Zweck die Abbildung 2 anschauen, wo nützliche Informationen für eine sichere Montage zu finden sind sowie bezüglich eventueller Öffnungen, welche an der Unterseite des Hängeschranks für das Durchpassen des Haubenkastens und an der Oberseite für die Luftableitung auszuführen sind, für das Stromkabel und um den Zugriff auf die elektronische Karte, die die Funktionsweise der Haube steuert, zu ermöglichen (DER ZUGRIFF IST NUR DEM QUALIFIZIERTEN FACHMANN GESTATTET). Hinweis: Mit der Haube mitgeliefert stehen 4 seitliche Abstandshalter zur Verfügung (2 für die rechte Seite und 2 für die linke Seite), diese werden gebraucht, wenn die Breite des Schranks, in den der Kasten mit dem Motorteil der Haube eingebaut wird, 6 mm größer ist als der Kasten. In diesem Fall werden die Abstandshalter außen auf den Kasten montiert, entsprechend den Löchern für die Schrauben zur Befestigung am Hängeschrank (Abb. 2 - A).7
6. Das Unterteil in die Schienen G der Bügel einfügen,
anschließend den Elektroanschluss des Unterteils an den Kasten durchführen (Abb. 7).
7. Das Unterteil so ausrichten, dass die Vorderseite genau
auf Kante mit dem Hängeschrank steht (H - Abb.8), anschließend das Unterteil mit 2 Schrauben fixieren (eine pro Seite - L - Abb. 8 - Um diese zwei Schrauben einzusetzen, muss das Filtergitter herausgenommen werden und die Schrauben auf die Einsatzstücke aufgeschraubt werden, die auf den Schienen des Mantels befestigt sind).
8. Mit zwei Schrauben M das Unterteil am Hängeschrank
befestigen (Abb. 8), zwei der 4 verfügbaren Löcher verwenden und überprüfen, dass die Schrauben am Hängeschrank anliegen.
9. Den Fettfilter wieder einbauen, die Haube ans Netz
anschließen und an das Abluftrohr, dann den ordnungsgemäßen Betrieb der Haube prüfen. Elektrischer Anschluss Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Inneren der Küchenhaube angegebenen ist. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, diesen an eine den gültigen Normen entsprechende, jederzeit zugängliche Steckdose anschliessen. Wenn die Küchenhaube nicht mit einem Netzstecker ausgestattet ist, muss sie direkt an das Stromnetz angeschlossen werden. Dazu einen zweipoligen normierten Schalter anbringen, dessen geöffnete Anschlusstellen mindestens 3 mm auseinanderliegen müssen (gut zugänglich).
MONTAGE- UND GEBRAUCHSANWEISUNG

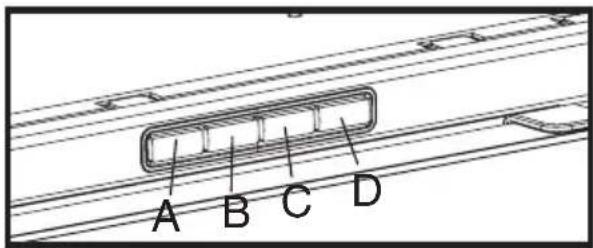

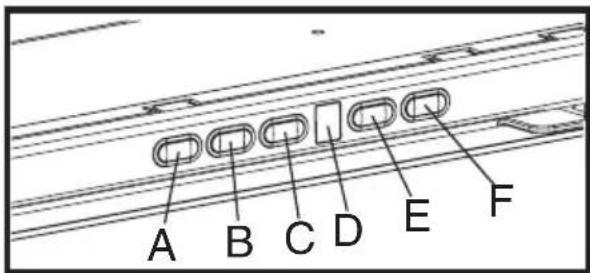

Betrieb Modell mit elektronischen Steuerungen A- Lichtschalter, EIN / AUS B - Abschaltung Abzugshaube (Warte- / Bereitschaftsposition) C - Timer der ausgewählten Geschwindigkeitsstufe (zeigt die ausgewählte Geschwindigkeit an sowie eine blinkende Anzeigeleuchte an der Unterseite des Displays). Mit dieser Taste kann der Betrieb der Haube für eine bestimmte Zeit eingestellt werden: 20 Minuten bei ausgewählter Geschwindigkeit 1 15 Minuten bei ausgewählter Geschwindigkeit 2 10 Minuten bei ausgewählter Geschwindigkeit 3 5 Minuten bei ausgewählter Höchstgeschwindigkeit P D - Anzeigefeld zeigt die eingestellte Geschwindigkeitsstufe (1-2-3-P), die Notwendigkeit das Fettfilter zu reinigen (zur Anzeige der Sättigung des Fettfilters erscheint der Buchstabe F im Display) und die Notwendigkeit das Aktivkohlefilter zu ersetzen (zur Anzeige der Sättigung des Aktivkohlefilters erscheint der Buchstabe C im Display). Die Anzeigeleuchte unten rechts zeigt, wenn sie eingeschaltet ist ohne zu blinken, an, dass die Haube betriebsbereit ist (Bereitschaftsposition), die blinkende Anzeigeleuchte gibt an, dass der Timer der ausgewählten Geschwindigkeit eingeschaltet ist. Achtung! Die Sättigungsanzeige des Aktivkohlefilters ist im Normalbetrieb deaktiviert. Um sie zu aktivieren müssen die Tasten E und F gleichzeitig 3 Sekunden lang gedrückt werden. Anfänglich erscheint der Buchstabe F in der Anzeige (Sättigungsanzeige des metallischen Fettfilters). Dann, nach ungefähr 3 Sekunden erscheint auch der Buchstabe C in der Anzeige (Sättigungsanzeige des Aktivkohlefilters), was für die Aktivierung dieser Anzeigefunktion steht. U m diese Anzeigefunktion abzuschalten wiederholen Sie die obengenannte Operation bis die Anzeige C (Sättigungsanzeige des Aktivkohlefilters) erlöscht. E - Taste zur Verringerung der Geschwindigkeit: von der Höchstgeschwindigkeit P auf die Geschwindigkeitsstufe 1. F - Taste zur Erhöhung der Geschwindigkeit von Bereitschaft auf Geschwindigkeitsstufe P. Hinweis! Die Höchstgeschwindigkeit P dauert 5 Minuten, danach schaltet die Haube automatisch auf die Stufe 2 der Geschwindigkeit (Saugstärke) zurück. Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Strom- versorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst. Achtung! Bevor sie das Gerät stromlos machen, erst die Taste A drücken. Betrieb Modell mit Tastenfeld A. Schalter ON/OFF Beleuchtung B. Schalter ON/OFF der Absaugfunktion und zum Einschalten der geringsten Saugstärke B+C. Schalter zum Einschalten der mittleren Saugstärke B+D. Schalter zum Einschalten der maximalen Saugstärke Funktionsweise - Alle Versionen Die Haube kann mit einer Ab- und Einschaltautomatik ausgestattet werden. Bei Schließen des Faches schaltet sich die Haube ab, bei Öffnung des Faches schaltet sie sich wieder ein. Im Falle einer sehr intensiven Küchendunstkonzentration die höchste Saugstärke einschalten. Es wird empfohlen, die Küchenhaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.
MONTAGE- UND GEBRAUCHSANWEISUNG
Reinigung Die Küchenhaube muss sowohl innen als auch aussen häufig gereinigt werden. Zur Reinigung ein mit denaturiertem Alkohol oder flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte nehmen, die Scheuermittel enthalten. Zur beachtung: Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen. Wir empfehlen daher die folgenden Anweisungen zu beachten. Wartung Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden. Fettfilter Dieser muss einmal monatlich gewaschen werden (und bei Modellen mit elektronischem Bedienfeld jedes Mal, wenn, im Wechsel mit der ausgewählten Geschwindigkeit, der Buchstabe F im Display erscheint - siehe vorhergehende Seite). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter den Aushakgriff ziehen (f) - (Abb. 2). Nur bei Modellen mit elektronischem Bedienfeld: Nach der Reinigung des Fettfilters die Taste B (siehe vorhergehende Seite) etwa drei Sekunden lang gedrückt halten. Der Buchstabe F erlischt im Display. Aktivkohlefilter (nur bei der Umluftversion) Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Der Kohlefilter muss alle sechs Monate ausgewechselt werden (und, bei Modellen mit elektronischem Bedienfeld, jedes Mal, wenn, im Wechsel mit der ausgewählten Geschwindigkeit, der Buchstabe C im Display erscheint - siehe vorhergehende Seite).
1. Den Dunstauffangschirm herausnehmen.
2. Den Fettfilter entfernen.
3. Wenn der Kohlefilter schon eingebaut ist und ausgetauscht
werden muss, die Tasten ( S - Abb. 10) zur Freigabe drücken und den Filter nach unten herausnehmen.
4. Den Fettfilter wieder einsetzen.
Wenn kein Aktivkohlefilter eingebaut ist:
1. Den Dunstauffangschirm herausnehmen.
2. Den Fettfilter entfernen.
3. Den Kohlefilter in die oberen Haken T einhängen und
endgültig mittels der unteren Haken S befestigen (Abb. 10).
4. Den Fettfilter wieder einsetzen.
Nur bei Modellen mit elektronischem Bedienfeld: Nach der Auswechselung des Kohlefilters die Taste B (siehe vorhergehende Seite) etwa drei Sekunden lang gedrückt halten. Der Buchstabe C erlischt im Display. Ersetzten der Lämpchen - Abb. 4 Auf den Lampenbereich Zugriff nehmen je nach vorhandenem Modell ist wie nachstehend beschrieben vorzugehen: Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind. Modell mit Halogenlampen Mit einem kleinen Schraubenzieher den Rand der Lampe anheben, um sie herauszunehmen. Die Lampe mit einer neuen vom Typ PHILIPS STANDARD LINE Nr. 425409 mit 12V 20W 30° Ø35 12V GU4 ersetzen. Die Auswechselung vornehmen und beim Einbau der neuen Lampe in umgekehrter Reihenfolge vorgehen. Modell mit Glühlampen: Den Dunstauffangschirm herausnehmen. Den Fettfilter herausnehmen, somit ist der Zugriff auf das Lampenfach möglich. Die defekte Glühlampe herausdrehen und sie mit einer neuen mit max. 40W (E14 - B35) ersetzen. Modell mit PL-Lampen Den Dunstauffangschirm herausnehmen. Den Fettfilter herausnehmen, somit ist der Zugriff auf das Lampenfach möglich. Die defekte Lampe herausnehmen und sie mit einer neuen mit 9W-G23 (Haube mit zwei Lampen) oder mit 11W-G23 (Haube mit einer Lampe) ersetzen. Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet. Warnung Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10
bar) nicht überschreiten. Die Küchenhaube niemals einschalten, ohne das Gitter korrekt einzusetzen! Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von Geräten geleitet wird, die an eine andere Energiequelle als an die elektrische angeschlossen sind. Ein Raum, in dem gleichzeitig eine Küchenhaube und Geräte in Betrieb sind, die an eine andere Energiequelle als an die elektrische angeschlossen sind, muss immer gut belüftet werden. Es ist strengstens verboten, unter der Küchenhaube Speisen auf offener Flamme zuzubereiten. Offenes Feuer schädigt die Filter und kann einen Brand verursachen, daher muss dieses in jedem Falle vermieden werden. Beim Frittieren muss das erhitzte Öl ständig kontrolliert werden, um zu vermeiden, dass es in Brand gerät. Was die technischen Abstände und die Sicherheitsabstände betrifft, die bei der Ableitung der Dämpfe beachtet werden müssen, so sind die Angaben der zuständigen örtlichen Behörden strengstens einzuhalten.
