MODE D'EMPLOI KSET650X SMEG

GB13 Consulter les dessins de la première page avec les références alphabétiques que lon retrouvera dans le texte explicatif. Suivre strictement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvenients, dommages ou incendies provoquès à lappareil et dus à la non observation des instructions de la présente notice. Description de la hotte Fig. 1 1 Panneau de contrôle 2 Filtre anti-graisse 3 Poignée de décrochage du filtre anti-graisse 4 Lampe halogène (en alternative plafonnier avec lampes à incandescence ou PL voir également létichette caractéristiques placée à lintérieur de la hotte et visible après avoir enlevé le filtre anti-graisse) 5 Écran vapeurs 6 Guides de lécran vapeurs 7 Sortie air 8 Carénage (fourni en deux mesures) 9 Points de fixation au meuble 10 Porte pour inspection groupe aspiration (ACCES PERMIS SEULEMENT A UN TECHNICIEN QUALIFIE) Installation - Fig. 5-6 Si vous possédez un plan de cuisson entièrement électrique, la hotte doit etre installée à une distance de 43 cm , de 65 cm dans le cas dun plan de cuisson mixte ou à gaz. La hotte est équipée dune sortie de lair supérieure B pour lévacuation des fumées vers lextérieur (Version aspirante tuyau dévacuation et colliers de fixation non fournis). Dans le cas où il nest pas possible dévacuer les fumées et les vapeurs de la cuisson vers lextérieur, on peut utiliser la hotte en version filtrante en montant un filtre à charbon actif et le déflecteur F sur la bague de raccord placée sur le trou de sortie B (Fig. 3), les fumées et les vapeurs sont recyclées à travers le déflecteur. Les modèles sans moteur daspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique daspiration (non fournie). Informations préliminaires pour linstallation de la hotte: Débrancher la hotte en agissant sur le tableau général domestique durant les phases de raccordement électrique. La hotte est projetée pour être installée à lintérieur dun meuble adhérant à la paroi. Il est conseillé dinstaller la hotte seulement à lintérieur dun meuble de dimensions appropriées. Dans ce but, consulter la figure 2 où sont reportées les informations utiles pour une installation sûre et pour les éventuelles ouvertures qui doivent être effectuées sur le fond du meuble pour le passage du caisson de la hotte et sur le plafond du meuble pour lévacuation de lair, le câble de raccordement électrique et pour permettre lentrée de la fiche électronique qui contrôle les fonctionnements de la hotte

(ACCES AUTORISE SEULEMENT A UN TECHNICIEN

QUALIFIE). Attention! Avec léquipement de la hotte, 4 distanciers latéraux sont disponibles (2 pour le côté droit et deux pour le côté gauche), ces derniers sont utilisés lorsque la largeur du compartiment réservé au logement du caisson du corps moteur de la hotte est plus large de 6 mm. Dans ce cas, les distanciers sont montés extérieurement sur le caisson en les faisant correspondre aux trous réservés au passage des vis de fixation au meuble (Fig. 2-A)

1. Mesurer la profondité du meuble (prendre également en

considération la porte) car, jusquà une profondeur de 315 mm, il faudra monter un carénage de 37 mm; au- delà des 315 mm, il faudra monter un carénage de 75 mm. Le carénage C devra être fixé sur les étriers du caisson avec 4 vis..

2. Fixer le raccord sortie air B sur le caisson.(fig.3).

Seulement pour la Version Filtrante: appliquer le déflecteur F sur le raccord de sortie . Fixer à lintérieur de la hotte le châssis support filtre, dabord en haut sur les anneaux R effectués dans le caisson, ensuite en bas avec deux vis S (fig.3).

3. Appliquer le gabarit de forage fourni avec le matériel, en

premier lieu à droite puis à gauche (fig. 4), ou alors appliquer le gabarit approprié, si fourni, sur le mur (fig.

4.2.- seulement dans le cas de modèles également

conçus pour la fixation au mur) et forer comme illustré (dans le gabarit pour la fixation au meuble, 3 orifices aveugles sont indiqués, 2 dun ø de 2mm, 1 dun ø de 5mm, tandis que dans le gabarit pour la fixation au mur, deux orifices dun ø de 8 mm sont indiqués).

ATTENTION! GABARIT DE FORAGE ET FIXATION

AU MEUBLE. Le bord inférieur et postérieur du gabarit de forage doit correspondre au bord inférieur et postérieur du meuble.

ATTENTION! GABARIT DE FORAGE ET FIXATION

AU MUR Le bord inférieur du gabarit doit correspondre au bord inférieur de la hotte. Seulement pour les Modèles avec crochets de fixation au mur: Effectuer deux trous et fixer les deux crochets avec L vis et goujons (J Fig. 4.2.). Installer les deux étriers Y fournis avec le matériel avec les deux vis et rondelles, chacune sur le côté supérieur de la hotte (Fig. 4.2.).

4. Introduire le caisson de la hotte à lintérieur du meuble

(Fig. 5), ce dernier peut rester temporairement en position: a. dans le cas dune fixation au meuble, au moyen des ressorts latéraux D à encastrer dans les orifices aveugles de ø 5mm (dans ce but, appuyer sur les ressorts latéraux vers lintérieur du caisson de la hotte en utilisant un tournevis comme levier). b. dans le cas dune fixation au mur, au moyen des crochets et des étriers (les étriers sont fournis avec les vis de réglage de positionnement). ATTENTION! Contrôler que le câble électrique et la sortie fumées soient accessibles pour faciliter les connexions successives (et pour les interventions dassistance technique et dentretien).

5. Contrôler que les guides G (fig. 7) soient parfaitement

parallèles par rapport au bord inférieur du meuble, ensuite, SEULEMENT dans le cas de fixation au meuble, fixer définitivement le caisson de la hotte aux flancs du meuble avec 4 vis (E Fig. 6- deux de chaque côté), les vis doivent être insérées à partir de lintérieur du caisson de la hotte sur le meuble en correspondance des 4 orifices aveugles dun ø de 2 mm qui ont été forés précédemment (voir opération 3).

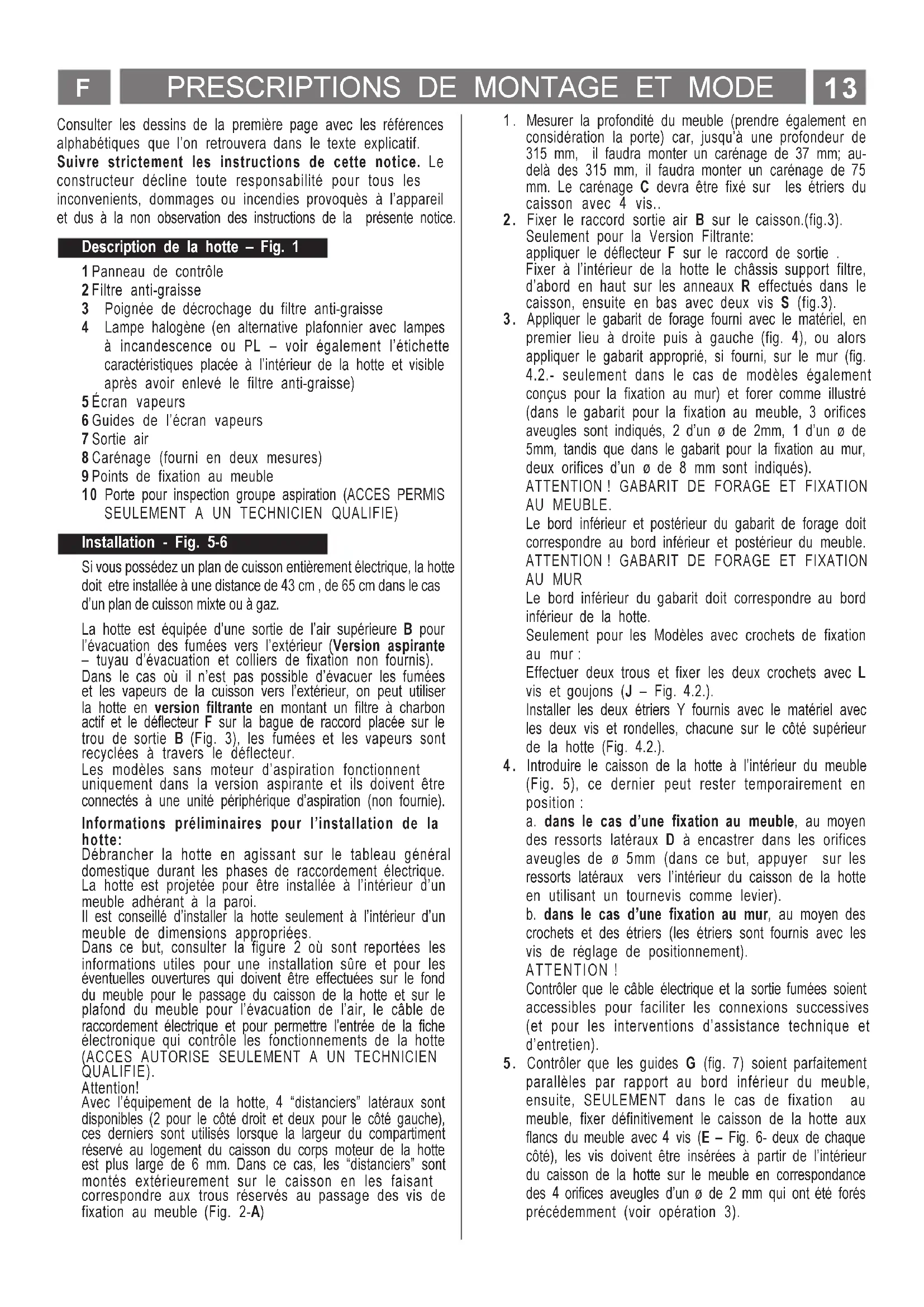

PRESCRIPTIONS DE MONTAGE ET MODE

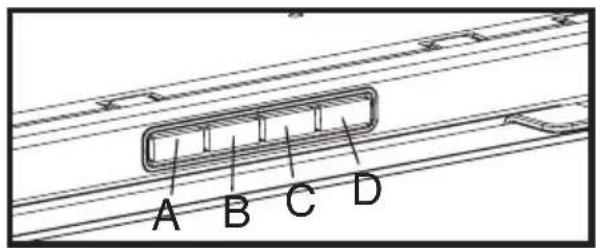

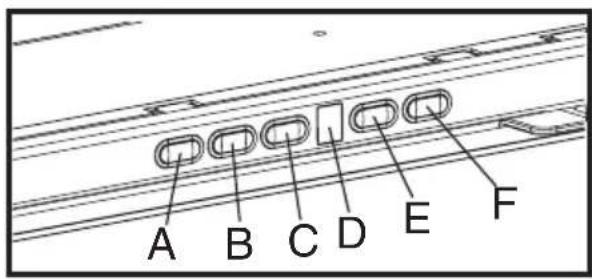

F14 Fonctionnement Modèle avec contrôles électroniques A- Touche illumination, on/off B - Touche off aspiration (position dattente/stand-by) C - Temporisateur de vitesse sélectionnée (visualise la vitesse sélectionnée et un LED clignotant sur le la côté inférieur du display). Cette touche permet de faire fonctionner la hotte pour un lapse de temps déterminé : 20 minutes si la vitesse 1 est sélectionnée 15 minutes si la vitesse 2 est sélectionnée 10 minutes si la vitesse 3 est sélectionnée 5 minutes si la vitesse intensive P est sélectionnée D - Display - indique la vitesse (puissance daspiration 1-2-3-P), la nécessité de nettoyer les filtres de gras (indicateur de saturation des filtres de gras - sur le display la lettre F apparaît) et la nécessité de changer le filtre au carbone (indicateur de saturation du filtre au carbone - sur le display la lettre C apparaît). Le led situé en bas, sur la droite, lorsquil est allumé sans clignoter, indique que la hotte est prête à fonctionner (position dattente/stand by), le LED qui clignote inique que le temporisateur de la vitesse sélectionnée est inséré. Attention! Lindicateur de saturation du filtre au carbone actif est normalement désactivé pour lactiver appuyez en même temps pendant 3 secondes sur la touche E et F. Au début, sur le display la lettre F apparaît (indicateur de saturation du filtre métallique antigras), ensuite après environ 3 secondes la lettre C apparaît (indicateur de saturation du filtre au carbone), cela signifiant que lindicateur ci-dessus est activé. Pour le désactiver répétez lopération jusquà ce que lindicateur C (indicateur de saturation du filtre au carbone) ne disparaisse. E - Touche pour diminuer la vitesse: de la vitesse intensive P à vitesse 1. F - Touche pour augmenter la vitesse: de attente (standby) à vitesse p. Attention! La vitesse intensive P dure pendant 5 minutes, ensuite la hotte se fixe automatiquement à la vitesse (puissance daspiration) 2. Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent. Attention: Avant de débrancher la hôte appuyer sur la touche A Fonctionnement Modèle avec Tableau à poussoirs A. touche ON/OFF éclairage B. touche OFF/ON aspiration et sélection puissance minimum B+C.touche selection puissance daspriration moyenne B+D.touche selection puissance daspiration maximum Fonctionnement - Toutes les versions La hotte peut être fournie avec un dispositif darrêt Et dallumage automatique de la hotte. En fermant le tiroir,la hotte séteint; en ouvrant le tiroir, la hotte se rallume. Utiliser la puissance daspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons dallumer le dispositif daspiration 5 minutes avant de commencer la cuisson et de le faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

6. Insérer le caisson dans les guides G des étriers, ensuite

effectuer les raccordements éléctriques du tiroir au caisson (fig. 7).

7. Régler le tiroir de manière que la partie frontale coïncide

avec le meuble (H - fig.8), ensuite, bloquer le tiroir avec 2 vis (une pour chaque côté - L - fig. 8 Pour placer ces deux vis, il faut retirer la grille du filtre et les visser sur les entailles des guides de lenveloppe.

8. Fixer avec 2 vis M le tiroir au meuble (fig. 8), utiliser deux

des 4 trous disponibles et contrôler que les vis se fixent sur le meuble.

9. Remonter le filtre à graisse, raccorder la hotte au réseau

électrique et au tuyau d évacuation, contrôler le bon fonctionnement de la hotte. Branchement électrique La tension du réseau doit correspondre à la tension indiquée sur létiquette des caractéristiques située dans la hotte. Si la hotte est fournie avec une fiche, la raccorder à une prise accessible conforme aux normes en vigueur. Si la hotte est fournie sans fiche ( branchement direct sur le réseau), la raccorder à un interrupteur bipolaire normalisé ayant une distance des contacts supérieure à 3 mm (accessible).15 Nettoyage La hotte doit etre régulièrement nettoyée à lintérieur et à lextérieur. Pour le nettoyage, utiliser un chiffon humide imbibé dalcool dénaturé ou de détergents liquides neutres. Eviter dutiliser des produits abrasifs. Attention: Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques dincendie. Nous recommandons donc vivement de respecter ces instructions. Entretien Veillez a débrancher la hotte du réseau electrique avant toute intervention sur celle- ci. Filtre anti-gras Le filtre doit être nettoyé une fois par mois (et, pour les modèles avec panneau électronique, chaque fois que la lettre F apparaît alternée avec la vitesse sélectionnée, voir page précédente) , avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort (f) (Fig. 2). Pour le modèle avec panneau de contrôle électronique uniquement: Après avoir lavé le filtre à graisse, appuyer sur la touche B (voir pagine précédente) pendant 3 secondes environ. La lettre F disparaîtra du display Filtre à charbon actif (uniquement pour version recyclage) Retient les odeurs désagréables de cuisson. Le filtre à charbon doit être remplacé tous les six mois (et pour les modèles avec panneau de contrôle électronique, chaque fois que la lettre C apparaît sur le display alternée à la vitesse selectionnée voir page précédente).

1. Retirer le collecteur vapeur.

2. Enlever le filtre à graisse.

3. Si le filtre à charbon est déjà monté il filtro et doit être

remplacé, appuyer sur les touches de déblocage (S - Fig. 10) et enlever le filtre vers le bas.

4. Remonter le filtre à graisse.

Si le filtre à charbon nest pas monté:

1. Retirer le collecteur vapeur.

2. Enlever il filtro grassi.

3. Insérer le filtre à charbon dans les crochets supérieurs

T et fixer définitivement avec les crochets inférieurs S (Fig. 10).

4. Remonter le filtre à graisse.

Pour le modèle avec panneau de contrôle électronique uniquement: Après avoir remplacé le filtre à charbon, appuyer sur la toucheB (voir page précédente) pendant 3 secondes environ. La lettre C disparaîtra du display. Remplacement des lampes Fig. 4. Accéder au logement de la lampe en fonction du modèle de la hotte, effectuer les opérations suivantes: Attention! Avant de toucher les lampes, assurez-vous quelles soient froides. Modèle avec lampes halogènes Avec un petit tournevis à découpe, faire levier sur les bords de la lampe pour la retirer. Remplacez-la avec la lampe PHILIPS STANDARD LINE code 425409 avec une nouvelle de 12V 20W 30° Ø35 12V GU4. Effectuer le remplacement et le montage de la nouvelle lampe en procédant en sens inverse. Modèle avec lampes à incandescence: Retirer lécran vapeurs. Enlever le filtre à graisse, pour pouvoir accéder au compartiment des lampes. Dévisser la lampe abîmée et remplacez-la avec la nouvelle de 40W max (E14 - B35). Modèle avec lampe PL Retirer lécran vapeurs. Enlever le filtre à graisse pour pouvoir accéder au compartiment des lampes. Extraire la lampe abîmée et remplacez-la avec la nouvelle de 9W-G23 (Cappa con due lampade) ou de 11W-G23 (Hotte avec une lampe). Dans léventualité où léclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente. Attention Ne jamais utiliser la hotte sans avoir installé correctement la grille! Lair aspiré ne doit pas etre expulsé dans un conduit utilisé pour léchappement des fumées dappareils alimentés avec une énergie autre que lénergie électrique. Il faut prévoir une bonne aération du local lorsque lon utilise simultanément une hotte et des appareils alimentés avec une autre énergie que lelectricité. Il est strictement défendu de faire flamber des aliments sous la hotte. Toute flamme sous la hotte peut endommager les filtres et causer un incendie. La friture doit etre surveillée pour éviter que lhuile surchauffée ne senflamme. Pour des raisons techniques et de sécurité veuillez suivre scrupuleusement les réglementations locales relatives à lévacuation des fumées.
