MANUALE UTENTE KSET650X SMEG

min.190 min.280 max. 350 min.360

min.190 min.280 max. 350 min.360

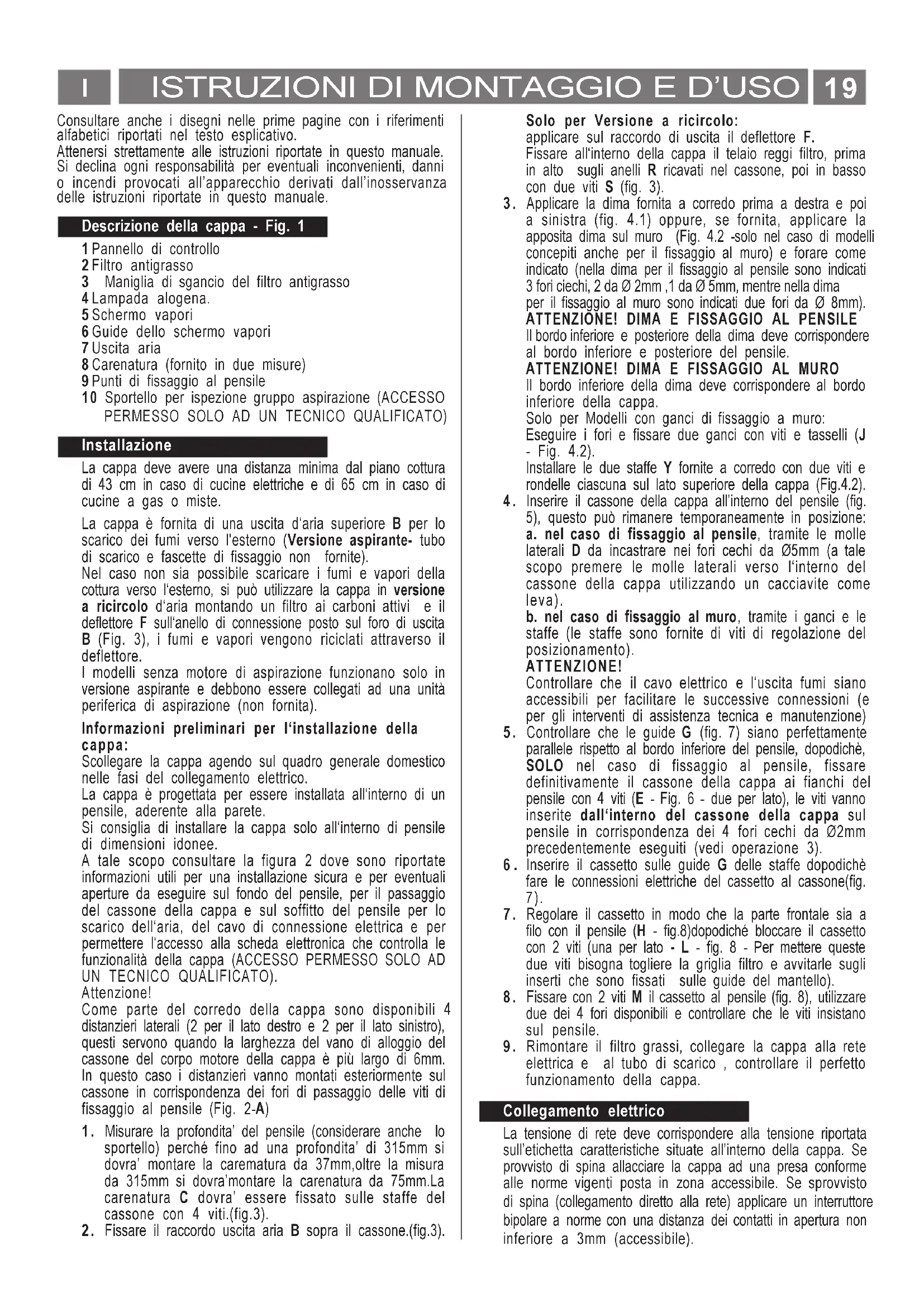

ISTRUZIONI DI MONTAGGIO E DUSO

Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati allapparecchio derivati dallinosservanza delle istruzioni riportate in questo manuale. Descrizione della cappa - Fig. 1 1 Pannello di controllo 2 Filtro antigrasso 3 Maniglia di sgancio del filtro antigrasso 4 Lampada alogena. 5 Schermo vapori 6 Guide dello schermo vapori 7 Uscita aria 8 Carenatura (fornito in due misure) 9 Punti di fissaggio al pensile 10 Sportello per ispezione gruppo aspirazione (ACCESSO PERMESSO SOLO AD UN TECNICO QUALIFICATO) Installazione La cappa deve avere una distanza minima dal piano cottura di 43 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. La cappa è fornita di una uscita daria superiore B per lo scarico dei fumi verso l'esterno (Versione aspirante- tubo di scarico e fascette di fissaggio non fornite). Nel caso non sia possibile scaricare i fumi e vapori della cottura verso lesterno, si può utilizzare la cappa in versione a ricircolo daria montando un filtro ai carboni attivi e il deflettore F sullanello di connessione posto sul foro di uscita B (Fig. 3), i fumi e vapori vengono riciclati attraverso il deflettore. I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita). Informazioni preliminari per linstallazione della cappa: Scollegare la cappa agendo sul quadro generale domestico nelle fasi del collegamento elettrico. La cappa è progettata per essere installata allinterno di un pensile, aderente alla parete. Si consiglia di installare la cappa solo allinterno di pensile di dimensioni idonee. A tale scopo consultare la figura 2 dove sono riportate informazioni utili per una installazione sicura e per eventuali aperture da eseguire sul fondo del pensile, per il passaggio del cassone della cappa e sul soffitto del pensile per lo scarico dellaria, del cavo di connessione elettrica e per permettere laccesso alla scheda elettronica che controlla le funzionalità della cappa (ACCESSO PERMESSO SOLO AD UN TECNICO QUALIFICATO). Attenzione! Come parte del corredo della cappa sono disponibili 4 distanzieri laterali (2 per il lato destro e 2 per il lato sinistro), questi servono quando la larghezza del vano di alloggio del cassone del corpo motore della cappa è più largo di 6mm. In questo caso i distanzieri vanno montati esteriormente sul cassone in corrispondenza dei fori di passaggio delle viti di fissaggio al pensile (Fig. 2-A)

1. Misurare la profondita del pensile (considerare anche lo

sportello) perché fino ad una profondita di 315mm si dovra montare la carematura da 37mm,oltre la misura da 315mm si dovramontare la carenatura da 75mm.La carenatura C dovra essere fissato sulle staffe del cassone con 4 viti.(fig.3).

2. Fissare il raccordo uscita aria B sopra il cassone.(fig.3).

Solo per Versione a ricircolo: applicare sul raccordo di uscita il deflettore F. Fissare allinterno della cappa il telaio reggi filtro, prima in alto sugli anelli R ricavati nel cassone, poi in basso con due viti S (fig. 3).

3. Applicare la dima fornita a corredo prima a destra e poi

a sinistra (fig. 4.1) oppure, se fornita, applicare la apposita dima sul muro (Fig. 4.2 -solo nel caso di modelli concepiti anche per il fissaggio al muro) e forare come indicato (nella dima per il fissaggio al pensile sono indicati 3 fori ciechi, 2 da Ø 2mm ,1 da Ø 5mm, mentre nella dima per il fissaggio al muro sono indicati due fori da Ø 8mm).

ATTENZIONE! DIMA E FISSAGGIO AL PENSILE

Il bordo inferiore e posteriore della dima deve corrispondere al bordo inferiore e posteriore del pensile.

ATTENZIONE! DIMA E FISSAGGIO AL MURO

Il bordo inferiore della dima deve corrispondere al bordo inferiore della cappa. Solo per Modelli con ganci di fissaggio a muro: Eseguire i fori e fissare due ganci con viti e tasselli (J - Fig. 4.2). Installare le due staffe Y fornite a corredo con due viti e rondelle ciascuna sul lato superiore della cappa (Fig.4.2).

4. Inserire il cassone della cappa allinterno del pensile (fig.

5), questo può rimanere temporaneamente in posizione: a. nel caso di fissaggio al pensile, tramite le molle laterali D da incastrare nei fori cechi da Ø5mm (a tale scopo premere le molle laterali verso linterno del cassone della cappa utilizzando un cacciavite come leva). b. nel caso di fissaggio al muro, tramite i ganci e le staffe (le staffe sono fornite di viti di regolazione del posizionamento). ATTENZIONE! Controllare che il cavo elettrico e luscita fumi siano accessibili per facilitare le successive connessioni (e per gli interventi di assistenza tecnica e manutenzione)

5. Controllare che le guide G (fig. 7) siano perfettamente

parallele rispetto al bordo inferiore del pensile, dopodichè, SOLO nel caso di fissaggio al pensile, fissare definitivamente il cassone della cappa ai fianchi del pensile con 4 viti (E - Fig. 6 - due per lato), le viti vanno inserite dallinterno del cassone della cappa sul pensile in corrispondenza dei 4 fori cechi da Ø2mm precedentemente eseguiti (vedi operazione 3).

6. Inserire il cassetto sulle guide G delle staffe dopodichè

fare le connessioni elettriche del cassetto al cassone(fig. 7).

7. Regolare il cassetto in modo che la parte frontale sia a

filo con il pensile (H - fig.8)dopodiché bloccare il cassetto con 2 viti (una per lato - L - fig. 8 - Per mettere queste due viti bisogna togliere la griglia filtro e avvitarle sugli inserti che sono fissati sulle guide del mantello).

8. Fissare con 2 viti M il cassetto al pensile (fig. 8), utilizzare

due dei 4 fori disponibili e controllare che le viti insistano sul pensile.

9. Rimontare il filtro grassi, collegare la cappa alla rete

elettrica e al tubo di scarico , controllare il perfetto funzionamento della cappa. Collegamento elettrico La tensione di rete deve corrispondere alla tensione riportata sulletichetta caratteristiche situate allinterno della cappa. Se provvisto di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvisto di spina (collegamento diretto alla rete) applicare un interruttore bipolare a norme con una distanza dei contatti in apertura non inferiore a 3mm (accessibile).20

ISTRUZIONI DI MONTAGGIO E DUSO

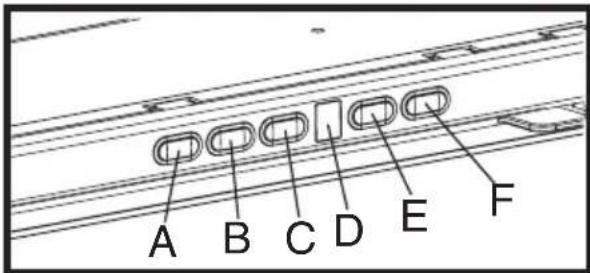

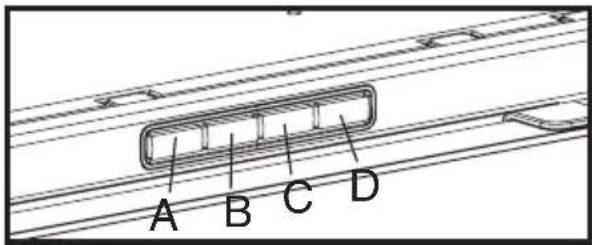

Funzionamento - Modello con controlli elettronici A - Tasto illuminazione ON/OFF B - Tasto OFF motore (posizione di attesa/stand by) C - Temporizzatore della velocità selezionata (visualizza la velocità selezionata ed un LED lampeggiante sul lato inferiore del display). Questo tasto permette di far funzionare la cappa per un periodo di tempo determinato: 20 minuti se è selezionata la velocità 1 15 minuti se è selezionata la velocità 2 10 minuti se è selezionata la velocità 3 5 minuti se è selezionata la velocità intensiva P D - Display: mostra le velocità (1-2-3-P), la necessità di pulire i filtri grassi (indicatore di saturazione dei filtri grassi - nel display appare la lettera F) e la necessità di cambiare il filtro al carbone (indicatore di saturazione del filtro al carbone - nel display appare la lettera C). Il led in basso a destra, quando è acceso senza lampeggiare, indica che la cappa è pronta per funzionare (posizione di attesa/stand by), il LED lampeggiante indica che è inserito il temporizzatore della velocità selezionata. Attenzione! L indicatore di saturazione del filtro a carbone attivo è normalmente disattivato per attivarlo premere contemporaneamente per 3 secondi i tasti E e F. Inizialmente, nel display appare la lettera F (indicatore di saturazione del filtro metallico antigrasso), poi dopo circa 3 secondi appare anche la lettera C ( indicatore di saturazione filtro al carbone), ciò sta a significare che il suddetto indicatore è attivato. Per disattivarlo ripetere loperazione sino a quando lindicatore C indicatore di saturazione filtro al carbone) scompare. E - Tasto per diminuire la velocità: da velocità intensiva P a velocità 1. F - Tasto per aumentare la velocità da attesa (stand- by) a velocità P. Attenzione! La velocità intensiva P dura per 5 minuti dopodichè la cappa si imposta automaticamente alla velocità (potenza di aspirazione) 2. In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. lapparecchio dallalimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui lanomalia di funzionamento dovesse perdurare, rivolgersi al servizio dassistenza. Attenzione! Prima di scollegare la cappa dalla rete elettrica premere il tasto A Funzionamento - Modello con Pulsantiera A. Interruttore luce ON/OFF. B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo) B+C. Selezione velocità 2 (in caso di media quantità divapore e fumo) B+D. Selezione velocità 3 (in caso di molto vapore e fumo) Funzionamento - Tutte le versioni La cappa può essere fornita di un dispositivo di spegnimento e d accenzione automatica della cappa. Chiudendo il cassetto la cappa si spegne; aprendo il cassetto, la cappa si riaccende. Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere laspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

D21 Pulizia La cappa va frequentemente pulita, sia internamente che esternamente. Per la pulizia usare un panno inumidito con alcool denaturato o detersivi liquidi neutri. Evitare luso di prodotti contenenti abrasivi. Attenzione: Linosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Manutenzione Prima di qualsiasi lavoro di manutenzione scollegare la cappa dalla corrente. Filtro antigrasso Deve essere pulito una volta al mese(e, nel caso di modello con pannello di controllo elettronico, ogni volta che nel display appare la lettera F alternata alla velocità selezionata - vedi pagina precedente), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per smontare il filtro grassi tirare la maniglia di sgancio a molla (f) - (fig. 9). Solo per modello con pannello di controllo elettronico: Dopo aver lavato il filtro antigrasso, premere il tasto B (vedi pagina precedente) per 3 secondi circa. La lettera F scomparira dal display. Filtro al carbone (solo per versione filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura. Il filtro al carbone deve essere sostituito ogni sei mesi (e, nel caso di modello con pannello di controllo elettronico, ogni volta che nel display appare la lettera C alternata alla velocità selezionata - vedi pagina precedente).

1. Estrarre il raccogli vapore.

2. Rimuovere il filtro grassi.

3. Se il filtro a carbone è già montato e deve essere

sostituito, premere i tasti di sbloccaggio (S - Fig. 10) e rimuovere il filtro verso il basso.

4. Rimontare il filtro grassi.

Se il filtro al carbone non è montato:

1. Estrarre il raccogli vapore.

2. Rimuovere il filtro grassi.

3. Inserire il filtro al carbone nei ganci superiori T e fissare

definitivamente per mezzo dei ganci inferiori S (Fig. 10).

4. Rimontare il filtro grassi.

Solo per modello con pannello di controllo elettronico: Dopo aver sostituito il filtro al carbone, premere il tasto B (vedi pagina precedente) per 3 secondi circa. La lettera C scomparira dal display. Sostituzione lampade Accedere al vano lampada - in base al modello posseduto procedere come segue: Attenzione! Prima di toccare le lampade sincerarsi che siano fredde. Modello con lampade alogene Con un piccolo cacciavite a taglio, far leva sui bordi della lampadina per estrarla. Sostituirla con lampada PHILIPS STANDARD LINE codice 425409 con una nuova da 12V 20W 30° Ø35 12V GU4. Eseguire la sostituzione e il montaggio della nuova lampada procedendo in senso inverso. Modello con lampade ad incandescenza: Estrarre lo schermo vapori. Togliere il filtro grassi, sarà così possibile accedere al vamo lampade. Svitare la lampada danneggiata e sostituirla con una nuova da 40W max (E14 - B35). Modello con lampada PL Estrarre lo schermo vapori. Togliere il filtro grassi, sarà così possibile accedere al vamo lampade. Estrarre la lampada danneggiata e sostituirla con una nuova da 9W-G23 (Cappa con due lampade) o da 11W- G23 (Cappa con una lampada). Se lilluminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare lassistenza tecnica. Avvertenze Mai utilizzare la cappa senza griglia correttamente montata! L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati con energia diversa da quella elettrica. Deve essere sempre prevista un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica vengono usati contemporaneamente. E severamente vietato fare cibi alla fiamma sotto la cappa. Limpiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che lolio surriscaldato prenda fuoco. Per le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

ISTRUZIONI DI MONTAGGIO E DUSO
