HASZNÁLATI ÚTMUTATÓ KSET650X SMEG

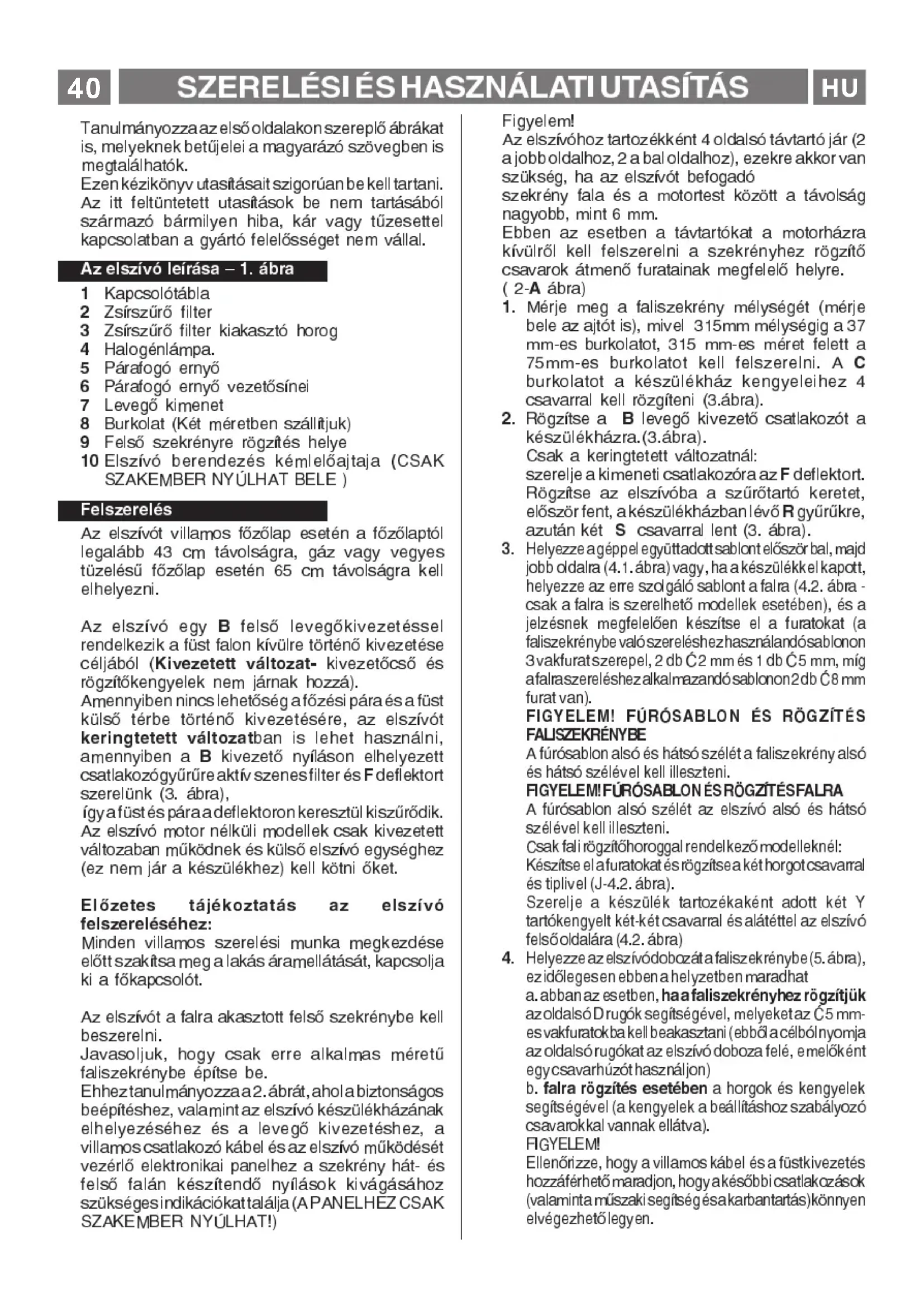

HU SZERELÉSI ÉS HASZNÁLATI UTASÍTÁS

Tanulmányozza az első oldalakon szereplő ábrákat is, melyeknek betűjelei a magyarázó szövegben is megtalálhatók.

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal.

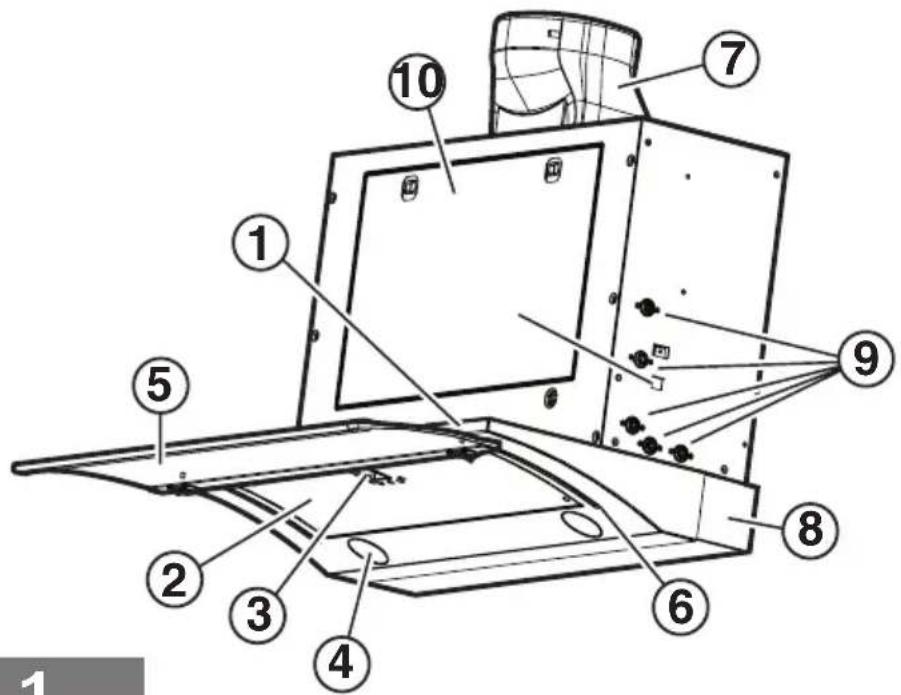

Az elszívó leírása – 1. ábra

1 Kapcsolótábla
2 Zsírszűrő filter
3 Zsírszűrő filter kiakasztó horog
4 Halogénlámpa.
5 Párafogó ernyő
6 Párafogó ernyő vezetősínei
7 Levegő kimenet
8 Burkolat (Két méretben szállítjuk)
9 Felső szekrényre rögzítés helye
10 Elszívó berendezés kémlelőajtaja (CSAK SZAKEMBER NYÚLHAT BELE)

Felszerelés

Az elszívót villamos főzőlap esetén a főzőlaptól legalább 43 cm távolságra, gáz vagy vegyes tüzelésű főzőlap esetén 65 cm távolságra kell elhelyezni.

Az elszívó egy B felső levegőkivezetéssel rendelkezik a füst falon kívülre történő kivezetése céljából (Kivezetett változat- kivezetőcső és rögzítőkengyelek nem járnak hozzá).

Amennyiben nincs lehetőség a főzési pára és a füst külső térbe történő kivezetésére, az elszívót keringtetett változatban is lehet használni, amennyiben a B kivezető nyíláson elhelyezett csatlakozógyűrűre aktív szenesfilter és F deflektort szerelünk (3. ábra),

így a füst és pára a deflektoron keresztül kiszürödik. Az elszívó motor nélküli modellek csak kivezetett változaban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni őket.

Előzetes tájékoztatás az elszívó felszereléséhez:

Minden villamos szerelési munka megkezdése elött szakıtsa meg a lakás áramellátását, kapcsolja ki a főkapcsolót.

Az elszívót a falra akasztott felső szekrénybe kell beszerelni.

Javasoljuk, hogy csak erre alkalmas méretű faliszekrénybe építse be.

Ehheztanulmányozza a2.ábrát, aholabiztonságos beépítéshez, valamint az elszívó készülékházának elhelyezéséhez és a levegő kivezetéshez, a villamos csatlakozó kábel és az elszívó működését vezérlő elektronikai panelhez a szekrény hát- és felső falán készítendő nyílások kivágásához szükségesindikációkattalálja (APANELHEZ CSAK SZAKEMBER NYÚLHAT!)

Figyelem!

Az elszívóhoz tartozékként 4 oldalsó távtartó jár (2 a jobb oldalhoz, 2 a bal oldalhoz), ezekre akkor van szükség, ha az elszívót befogadó szekrény fala és a motortest között a távolság nagyobb, mint 6 mm.

Ebben az esetben a távtartókat a motorházra kívülröl kell felszerelni a szekrényhez rögzítő csavarok átmenő furatainak megfelelő helyre. (2-A ábra)

1. Mérje meg a faliszekrény mélységét (mérje bele az ajtót is), mivel 315mm mélységig a 37 mm-es burkolatot, 315 mm-es méret felett a 75mm-es burkolatot kell felszerelni. A C burkolatot a készülékház kengyeleihez 4 csavarral kell rözgíteni (3.ábra).

2. Rögzítse a B levegő kivezető csatlakozót a készülékházra.(3.ábra).

Csak a keringtetett változatnál: szerelje a kimeneti csatlakozóra az F deflektort. Rögzítse az elszívóba a szűrőtartó keretet, először fent, a készülékházban lévő R gyűrűkre, azután két S csavarral lent (3. ábra).

1. Helyezze a géppel együttadott sablont először bal, majd jobb oldalra (4.1. ábra) vagy, ha a készülékkel kapott, helyezze az erre szolgáló sablont a falra (4.2. ábra - csak a falra is szerelhető modellek esetében), és a jelzésnek megfelelően készítse el a furatokat (a faliszekrénybe valószereléshezhasználandósablonon 3vakfuratszerepel, 2 db Ć2 mm és 1 db Ć5 mm, míg afalraszereléshezalkalmazandósablonon2db Ć8 mm furat van).

FIGYELEM! FÚRÓSABLON ÉS RÖGZÍTÉS FALISZEKRÉNYBE

A fúrósablon alsó és hátsó szélét a faliszekrény alsó és hátsó szélével kell illeszteni.

FIGYELEM! FÚRÓSABLON ÉS RÖGZÍTÉSFALRA

A fúrósablon alsó szélét az elszívó alsó és hátsó szélével kell illeszteni.

Csak fali rögzítőhoroggal rendel kező modelleknél: Készítse el afuratokat és rögzítse a két horgot csavarral és tiplivel (J-4.2. ábra).

Szerelje a készülék tartozékaként adott két Y tartókengyelt két-két csavarral és alátéttel az elszívó felsőoldalára (4.2. ábra)

1. Helyezze az elszívódobozát a faliszekrénybe (5. ábra), ez időlegesen ebben a helyzetben maradhat a. abban az esetben, ha a faliszekrényhez rögzítjük az oldalsó Drugók segítségével, melyeket az Ć5 mm-es vakfuratok ba kell beakasztani (ebből a célból nyomja az oldalsó rugókat az elszívó doboza felé, e melőként egy csavarhúzót használjon)

b. falra rögzítés esetében a horgok és kengyelek segítségével (a kengyelek a beállításhoz szabályozó csavarokkal vannak ellátva).

FIGYELEM!

Ellenőrizze, hogy a villamos kábel és a füstkivezetés hozzáférhető maradjon, hogy a későbbi csatlakozások (valaminta műszaki segítség ésakarbantartás) könnyen elvégezhető legyen.

1. Ellenőrizze, hogy a Gvezetősínek (7. ábra) tökéletesen párhuzamban legyenek a faliszekrény alsó szélével, majd CSAK a faliszekrényhez rögzítés esetében, rögzítse véglegesen az elszívódobozát a faliszekrény oldalaihoz 4 csavarral (E -6. ábra - oldalankét kettő), a csavarokat az elszívó dobozának belseje felől helyezze be a faliszekrényen korábban elkészített 4 db C 2 mm-es vakfuratba (lásd a 3. műveletet).
2. Helyezze be a kihúzható ernyőt a kengyelek G vezetősínjeibe, majd végezze el a villamos bekötéseket a kihúzható ernyőtől a készülékházig (7. ábra).
3. Állítsa be a kihúzható ernyőt úgy, hogy a homlokfala legyen egy vonalban a faliszekrénnyel (H – 8. ábra), majd rögzítse a kihúzható ernyőt 2 csavarral (mindkét oldalra egyet-L – 8. ábra–E két csavar elhelyezéséhez ki kell venni a szűrőrácsot és rá kell csavarozni öket a köpeny sínjeire erősített betétekre).
4. A két M csavarral erősítse a kihúzható ernyőt a felső szekrényhez (8.ábra), a rendelkezésre álló 4 furat közül kettő felhasználásával, és ellenőrizze, hogy a csavaroknak van-e fogása a szekrényen.
5. Szerelje vissza a zsírszűrő filtert, kösse be az elszívót a villanyenergia-hálózatba, kösse be a kivezető csövet, ellenőrizze az elszívó tökéletes működését.

Villamos bekötés

A hálózati feszültségnek az elszívó belsejében elhelyezett műszaki adattáblán feltüntetett értéknek megfelelőnek kell lennie.

Ha csatlakozó dugóval rendelkezik, az elszívót hozzáférhető helyen elhelyezett, az érvényben lévő előírásoknak megfelelő

dugaljba kell csatlakoztatni. Ha nincs csatlakozója (közvetlen hálózati csatlakozása), szereljen fel szabványos kétpólusú megszakítót

melynek érintkezői közti távolsága nem haladja meg a 3mm-t (és hozzáférhető).

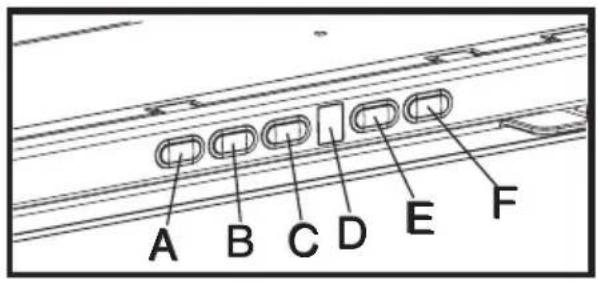

Működése - Elektronikus vezérlésű modell

A B C D E F

A -Világítás BE/KI billentyű
B -Motor KI billentyü („várakozás/stand by“ állás)
C -Kiválasztott sebesség időreléje (kijelzi a választott sebességet és egy LED villog a kijelző alsó részén). Ez a billentyű lehetővé teszi, hogy az elszívó meghatározott ideig működjön: 20 percig, ha az 1. sebességet állította be 15 percig, ha a 2. sebességet állította be 10 percig, ha a 3. sebességet állította be 5 percig, ha az intenzív P sebességet állította be.

D -Kijelző: jelzi a sebességet (1-2-3-P), a zsírszűrő filter tisztításának szükségességéti (zsírszűrő filter telítődésének kijelzése – a kijelzön egy F betű jelenik meg) és az aktív szenes szűrő cseréjének szükségességét (aktív szenes szűrő telítődésének kijelzése- a kijelzön egy G betű jelenik meg).

A jobb alsó LED, ha folyamatosan ég, azt jelzi, hogy az elszívó működésre kész ("várakozás/ stand by" állás). A villogó LED azt jelzi, hogy a kiválasztott sebesség időreléje működik.

Figyelem! Az aktív szenes szűrő telítődésjelzője normál helyzetben nem aktív. Ha aktiválni akarja, nyomja le egyidejűleg az E és F billentyűket 3 másodpercre. Először kijelzőn megjelenik az F (a fém zsírszűrő filter telítődésének jelzése), majd mintegy 3 másodpercelteltével megjelenika C betűis (az aktív szenes szűrő telítődésének kijelzése), ami azt jelenti, hogy a kijelző aktivált, működik. Kikapcsolásához ismételje a műveletet, mindaddig, amíg a C (aktív szénfilter telítődés kijelző) el nem tűnik.

E – Sebességcsökkentő billentyű: a P intenzív sebességről 1sebességre.
F – Sebességnövelő billentyű: a “várakozás” (standby) állásból P sebességre.
Figyelem! A P intenzív sebesség 5 percig tart, ezután az elszívó automatikusan a 2. sebességre (elszívó teljesítményre) áll be.
Működési rendellenesség esetén, mielőtt a szervízszolgálathoz fordulna, legalább 5 másodpercre szüntesse meg a berendezés

villanyenergia-ellátását a csatlakozó kihúzásával, majd ismét csatlakoztassa vissza. Amennyiben a működési rendellenesség továbbra is fennáll, forduljon a szervízszolgálathoz.

Figyelem! Mielött az elszívót kikapcsolná a hálózatból, nyomja le az A billentyűt.

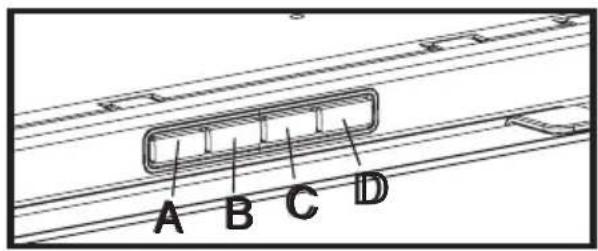

Működése - Billentyűsoros modell

A B C D

A. Világítás BE/KI billentyű.
B. KI/BE kapcsoló és 1. sebesség választó (kevés füst és göz esetére)
B+C. 2 sebesség választó kapcsoló (közepes mennyiségű göz és füst esetére)
B+D. 3 sebesség választó (sok göz és füst esetére)

Működése - Minden változat

Az elszívót automatikus ki- és bekapcsoló szerkezettel ellátva is szállítjuk.

Amikor a kihúzható ernyőt becsukja, az elszívó kikapcsol; a kihúzható ernyőkinyitásakor az elszívó beindul.

Amikor a konyhában különösen nagy a pára koncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

Karbantartás

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről. Tisztításhoz használjon egy alkohollal vagy folyékony semleges tisztítószerrel átitatott kendőt. Ne használjon súrolószert.

Figyelem:

Az elszívótisztítására valamint a szűrók tisztítására és cseréje vonatkozó utasítások be nem tartása túzveszélyt okoz.

Ezért az utasítások betartása ajánlatos.

Zsírszűrő filter

Havonta egyszer meg kell tisztítani (elektronikus vezérlőpanelel ellátott modell esetén valahányszor a kijelzön feltűnik az F betű a kiválasztott sebesség jelével váltakozva – lásd az előző oldalt).

Atisztításhoz semleges, nem agresszív tisztítószert kell használni, és kézzel vagy mosogatógéppel, alacsony hőfokon rövid ciklussal kell elvégezni.

Mosogatógéppel végzett tisztítás a zsírszűrő filter elszintelenedését okozhatja, ez azonban egyáltalán nem befolyásolja szűrési tulajdonságait.

A zsírszűrő filtert a rugós kiakasztóhorog meghúzásával lehet kiszerelni (f) - (9. ábra).

Csak az elektronikus vezérlőpanellel rendelkező modellnél:

Miután a zsírszűrő filtert kimosta, nyomja le a B billentyűt (lásd az előző oldalt) mintegy 3 másodpercre. Az F betű eltűnik a kijelzőről.

Aktív szenes szűrő (csak keringtetett változatnál)

Magában tartja a főzés során keletkező kellemetlen szagokat.

Az aktív szeness szüröt hathónaponként kell cserélni (elektronikus vezérlőpanellel rendelkező modell esetén valahányszor

a kijelzón megjelenik a C betú a kiválaszott sebesség jelével váltakozva -lásd az előző oldalt).

1. Húzza ki a párafogó ernyőt.

2. Vegye ki a zsírszűrő filtert.

3. Ha a szénfilter már fel van szerelve, és cserélni akarja, nyomja le a kioldó billentyűket (S - 10. ábra) és lefelé vegye ki a szűrőt

4. Szerelje vissza a zsírszűrő filtert.

Ha a szénfilter nincs felszerelve:

1. Húzza ki a párafogó ernyőt.

2. Vegye ki a zsírszűrő filtert.

3. Helyezze be a szénfiltert a felső T horgokra és rögzítse véglegesen oda az alsó S horgokkal (10. ábra).

4. Szerelje vissza a zsírszűrő filtert.

Csak az elektronikus vezérlőpanellel rendelkező modellnél:

Miután a szénfiltert kicserélte, nyomjale a B billent yüt (lásd az előző oldalt) mintegy 3 másodpercre.

A C betü eltünik a kijelzöröl.

Slzzócsere

Az izzótartó fülkében - annak megfelelően, hogy milyen modellel rendelkezik, a következőképpen járjon el:

Figyelem!

Mielött az izzóhoz nyúlna, győződjön meg róla, hogy hideg-e.

Halogénlámpás modell

Egy kis csavarhúzóval emelje meg a lámpa szélét, és vegye ki.

A csereszabatos lámpa PHILIPS STANDARD LINE, kód 425409, 12V 20W 30° R35 12V GU4. Az új lámpa beszerelése ugyanígy történik, ellenkező sorrendben.

Izzólámpás modell:

Vegye ki a párafogó ernyöt.

Vegye ki a zsírszűrőt, így juthat hozzá az izzóhoz. Csavarja ki a kiégett lámpát és cserélje ki egy új, max. 40W -ossal (E14 - B35).

PL lámpás modell

Húzza ki a párafogó ernyőt.

Vegye ki a zsírszűrőt, így juthat hozzá az izzóhoz. Vegye ki a kiégett lámpát és cserélje ki egy új 9WG23 (kétlámpás elszívó) vagy 11WG23 (egylámpás elszívó) lámpára.

Ha a világítás nem működik, ellenőrizze, hogy helyesen van-e becsavarva, beilleszve a lámpa ahelyére, mielőtt kihívná a szervízszolgálatot.

Figyelmeztetés

Soha ne használja az elszívót szabályosan felszerelt rács nélkül!

A beszívott levegőt nem szabad olyan füstcsatornába/kürtőbe juttatni, amelyben villanyáramtól eltérő energiaforrrás által táplált készülékfüstje áramlik. Amennyiben a helyiségben az elszívón kívül és azzal egyidőben nem villanyárammal táplált készülékek is működnek, mindig gondoskodni kell ahelyiségjó szellőzéséről. Az elszívó alatt flambírozott ételeket készíteni szigorúan tilos. A nyílt láng használata károsítja a filtereket és tüzet is okozhat, ezért minden képpen kerülni kell. A bő zsírban/olajban sütéskor ügyelni kell, hogy a túlmelegedett

olaj lángra ne kapjon. A füstelvezetésre vonatkozó biztonsági és müszaki normákkal kapcsolatban pontosan be kell tartani az illetékes helyi hatóság előírásait.
