BALLISTA

TRINITY

USER GUIDE

Disclaimer

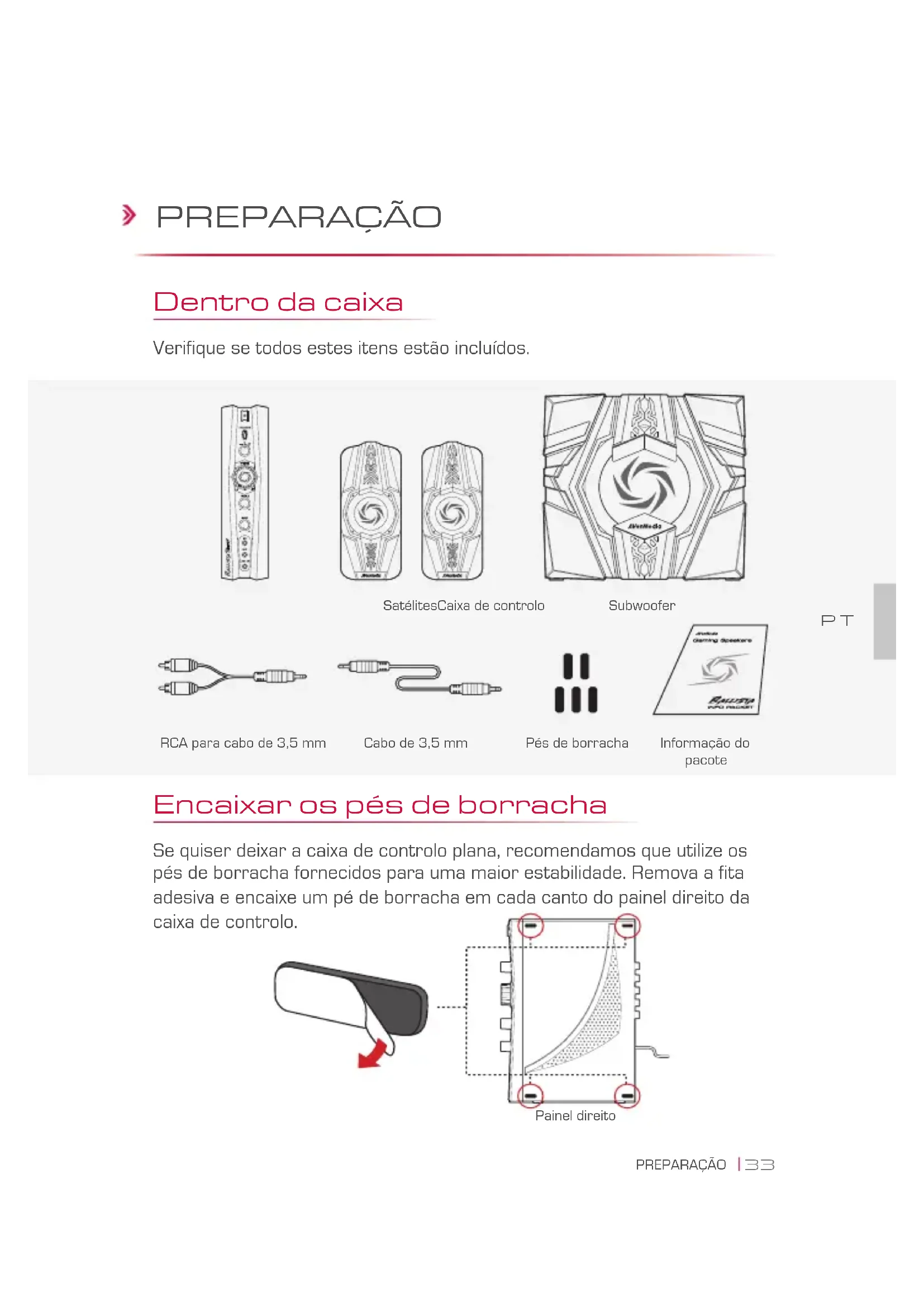

Verifique se todos estes itens estão incluídos.

SatélitesCaixa de controlo

Informação do pacote

PT

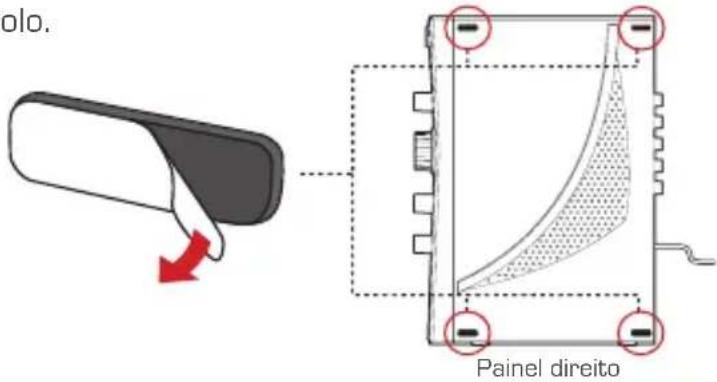

Encaixar os pés de borracha

Se quiser deixar a caixa de controlo plana, recomendamos que utilize os pés de borracha fornecidos para uma maior estabilidade. Remova a fita adesiva e encaixe um pé de borracha em cada canto do painel direito da caixa de controlo.

olo. Painel direito

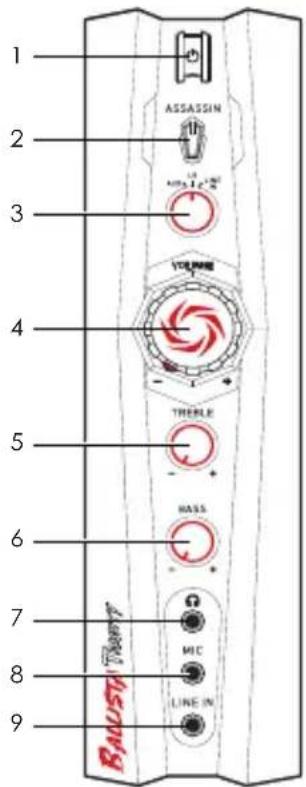

Vista geral da caixa de controlo

1 ASSASSIN 2 3 TORME 4 TREBLE 5 HASS 6 7 MIC 8 LINE IN 9 BALUST

MIC OUT AUDIO L R L R SWEER AC-IN 10 11 12 13 14 15 16 17

1 Botão de alimentação 10 Saída do microfone
2 Botão do Modo Assassino 11 Entrada auxiliar
3 Comutação da fonte 12 Entrada de áudio esquerda
4 Botão do volume 13 Entrada de áudio direita
5 Botão de agudos 14 Saída do altifalante esquerda
6 Botão de graves 15 Saída do altifalante direita
7 Saída do auscultador 16 Saída do subwoofer
8 Entrada do microfone 17 Entrada da alimentação CA
9 Entrada de linha

LIGAÇÃO

Para prevenir danos aos seus altifalantes ou equipamento, baixe sempre o volume e desligue todos os dispositivos antes de realizar qualquer ligação.

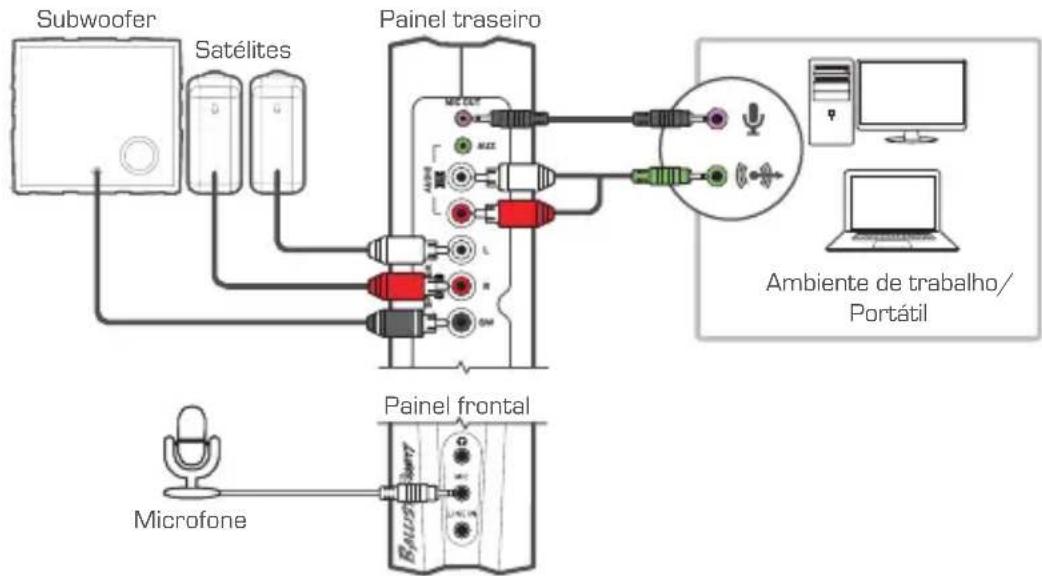

PC e Microfone

Ligue os seus satélites, o subwoofer e o áudio do PC à caixa de controlo.1.

PT

Ligue a caixa de controlo a uma tomada da parede.2.

Pressione o botão Power [Alimentação] para ligar o seu Ballista Trinity.3.

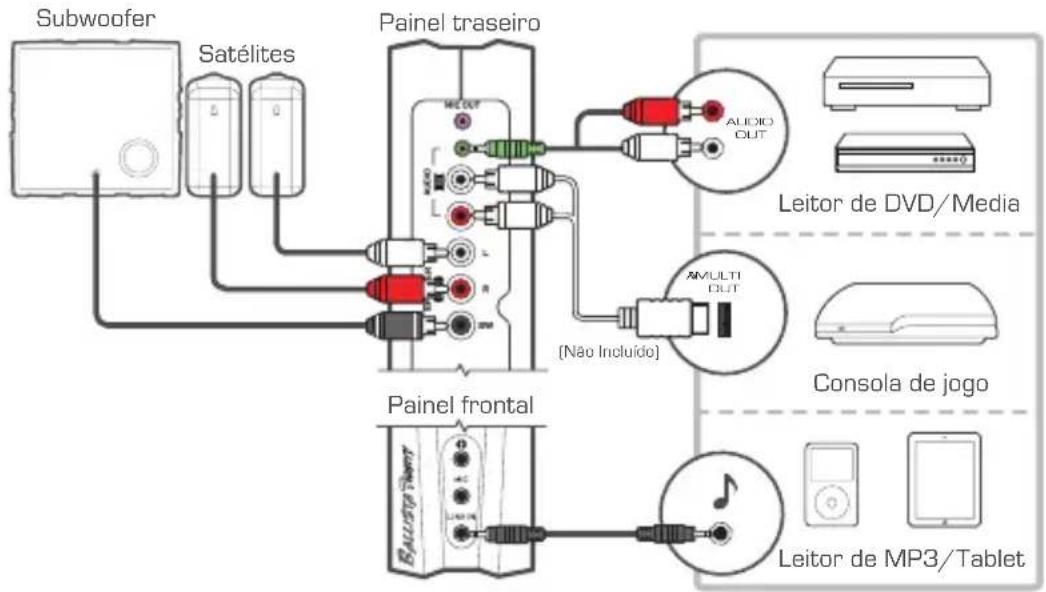

Consola e outras fontes

Ligue os seus satélites, o subwoofer, a consola de jogo e outras fontes 1. de áudio à caixa de controlo.

Ligue a caixa de controlo a uma tomada da parede.2.

Pressione o botão Power [Alimentação] para ligar o seu Ballista Trinity.3.

》 FUNCIONAMENTO

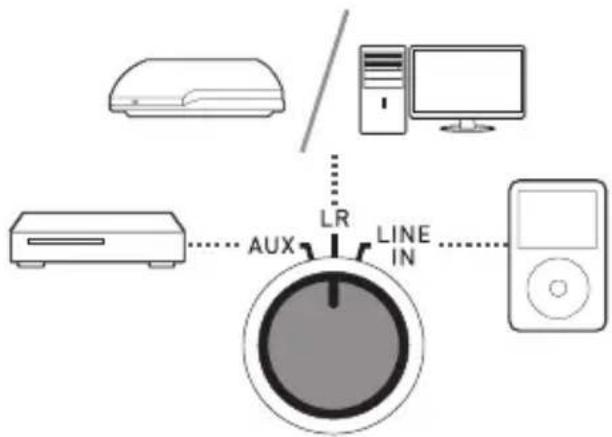

Comutar as fontes de áudio

Rode o comutador da fonte para selecionar entre as fontes de áudio.

Modo Assassino

Ative o Modo Assassino para ampliar a gama de efeitos sonoros. Este modo também permite agudos mais vivos e graves mais fortes, mesmo com o volume baixo.

PREPARAÇÃO

Dentro da Caixa

Cheque se todos estes itens estão inclusos.

Cabo RCA para P2 3.5mm

Cabo P2 3.5mm

Pés de Borracha

Pacote de Informações

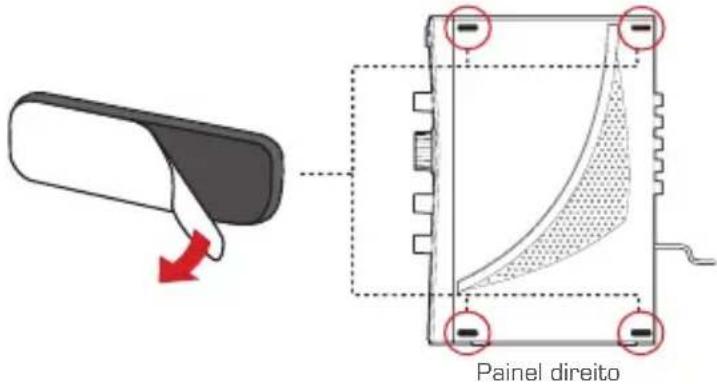

Anexando os Pés de Borracha

Se quiser utilizar o painel de controle na horizontal, recomendamos o uso dos pés de borracha fornecidos para melhor estabilidade. Retire a película adesiva e anexe o pé de borracha em cada canto no painel direito da caixa de controle.

Painel direito

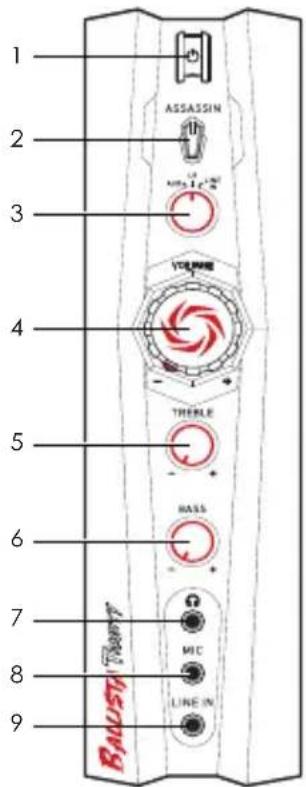

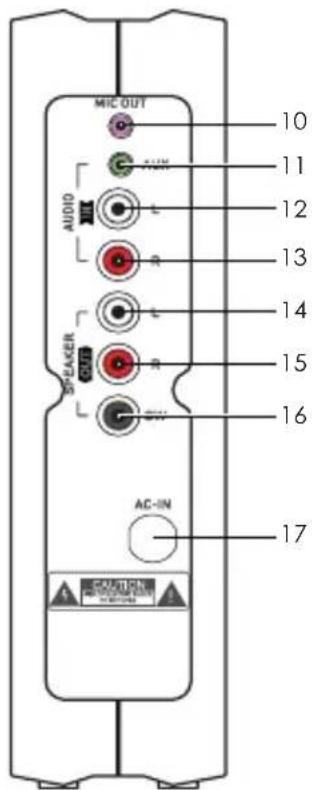

Visão Geral do Painel de Controle

1 ASSASSIN 2 3 VOLUME 4 THERLE 5 HASS 6 7 MIC 8 LINE IN 9 BALUST

MIC OUT AUDIO R L R SWEER AC-IN 10 11 12 13 14 15 16 17

BP

1 Botão Power 10 Saída de Microfone

2 Botão do Modo Assassino 11 Entrada Auxiliar

3 Seletor de Fonte de Áudio 12 Entrada de Áudio Esquerda

4 Regulador de Volume 13 Entrada de Áudio Direita

5 Regulador de Agudos 14 Saída do Speaker Esquerdo

6 Regulador de Graves 15 Saída do Speaker Direito

7 Saída de Fone de Ouvido 16 Saída do Subwoofer

8 Entrada de Microfone 17

9 Entrada de Linha

Entrada do Alimentador de Energia

CONEXÃO

Para evitar o dano aos speakers ou equipamento, sempre baixe o volume e desligue todos os dispositivos antes de fazer quaisquer conexões.

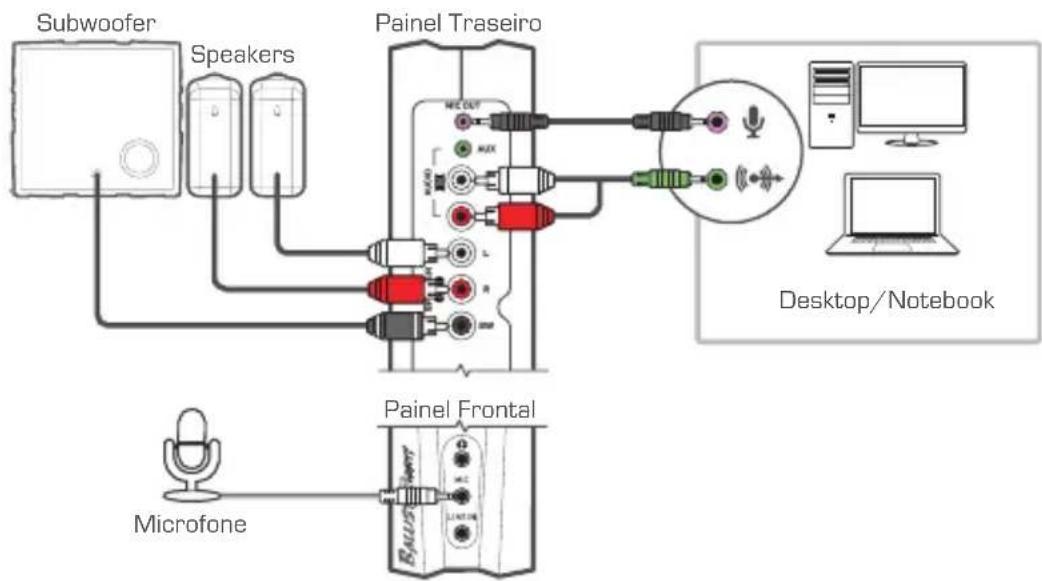

PC e Microfone

Conecte os speakers, o Subwoofer, e o audio do PC ao Painel de 1. Controle.

Conecte o Painel de Controle em uma tomada.2.

Pressione o botão power do seu Ballista Trinity.3.

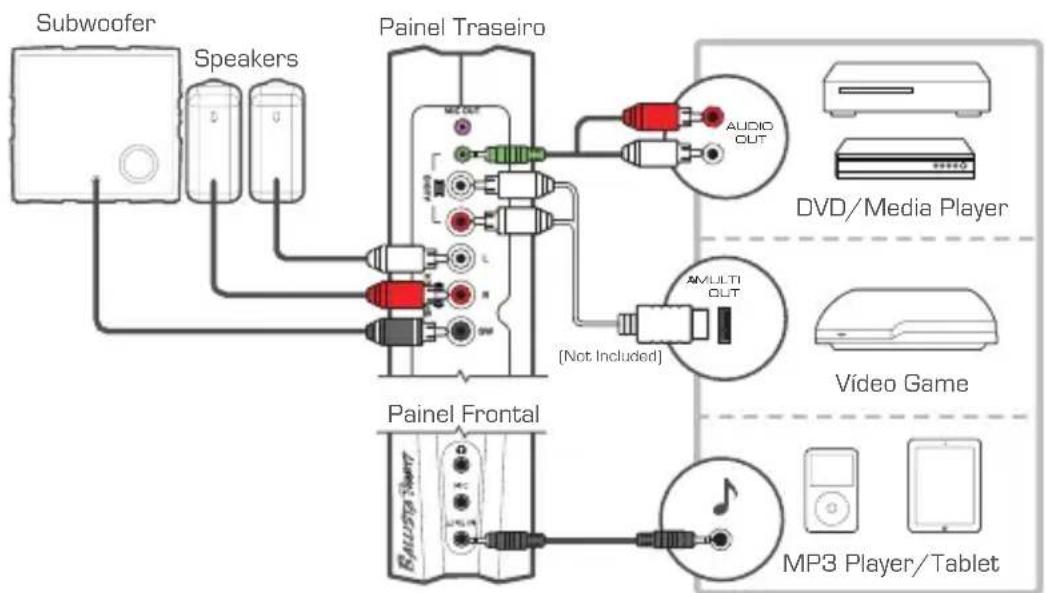

Console e Outras Fontes

Conecte seus Speakers, Subwoofer, Console e outras fontes de audio 1. no Painel de Controle

Conecte o Painel de Controle em uma tomada2.

Pressione o botão power para ligar seu Ballista Trinity.3.

》 OPERAÇÃO

Alternando Fontes de Áudio

Gire o botão source, para selecionar entre as fontes de áudio.


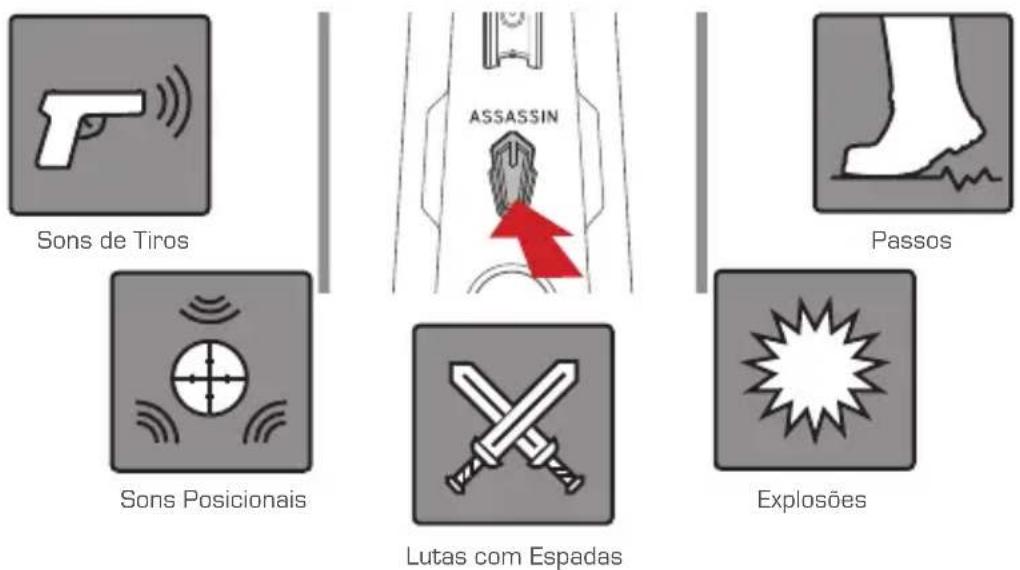

Modo Assasino

Ative o Modo Assassino para melhorar o alcance dos efeitos sonoros. Este modo também permite agudos nítidos e fortes graves mesmo em volume baixo.
