Ballista Trinity GS315 - Lautsprecher AVERMEDIA - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher 2.1 (Satelliten + Subwoofer)
Marke	AVerMedia
Modell	Ballista Trinity GS315
Stromversorgung	Netzteil (AC-IN-Eingang)
Konnektivität	Line-Eingang (Line IN), Aux-Eingang (AUX), Mikrofoneingang (MIC), Kopfhörerausgang (PHONES), Mikrofonausgang (MIC OUT), Audioeingang links/rechts (L/R), Lautsprecherausgang links/rechts (L/R OUT), Subwooferausgang (SUB OUT)
Bedienelemente	Ein-/Ausschalter, Quellenwahl, Lautstärke-/Höhen-/Tiefenregler, Assassin-Modus-Taste
Spezialmodus	Assassin-Modus: verbesserte Klangeffekte, klare Höhen und tiefe Bässe auch bei niedriger Lautstärke
Lieferumfang	2 Satelliten, Subwoofer, Steuergerät, RCA-auf-3,5-mm-Kabel, 3,5-mm-Kabel, Gummifüße, Dokumentation
Aufstellung	Das Steuergerät kann mit den mitgelieferten Gummifüßen flach hingelegt werden (auf die Ecken der rechten Platte kleben)
Vorsichtsmaßnahmen	Vor dem Anschließen die Lautstärke reduzieren und alle Geräte ausschalten, um Schäden an den Lautsprechern zu vermeiden

Häufig gestellte Fragen - Ballista Trinity GS315 AVERMEDIA

Wie schließe ich meine Lautsprecher an einen Computer an?

Verbinden Sie die Satelliten und den Subwoofer mit dem Steuergerät. Verbinden Sie den Audioausgang des Computers mit dem Line IN- oder AUX-Eingang des Steuergeräts. Schließen Sie das Steuergerät an das Stromnetz an und schalten Sie es mit dem Ein-/Ausschalter ein.

Wie schließe ich eine Spielekonsole an?

Verbinden Sie die Satelliten und den Subwoofer mit dem Steuergerät. Verbinden Sie den Audioausgang der Konsole mit dem AUX- oder Line IN-Eingang. Schließen Sie das Steuergerät an das Stromnetz an und schalten Sie es ein.

Wie verwende ich den Assassin-Modus?

Drücken Sie die ASSASSIN-Taste am Steuergerät, um diesen Modus zu aktivieren. Er bietet eine breite Palette von Klangeffekten, klare Höhen und tiefe Bässe, auch bei niedriger Lautstärke.

Wie stelle ich Lautstärke, Höhen und Tiefen ein?

Verwenden Sie die Regler am Steuergerät: VOLUME-Regler für die Gesamtlautstärke, TREBLE für die Höhen, BASS für die Tiefen. Drehen Sie im Uhrzeigersinn, um zu erhöhen.

Kann ich ein Mikrofon anschließen?

Ja, schließen Sie Ihr Mikrofon an den MIC-Eingang des Steuergeräts an. Sie können auch den MIC OUT-Ausgang für ein zweites Gerät verwenden.

Wie verwende ich den Kopfhörerausgang?

Schließen Sie Ihren Kopfhörer an die PHONES-Buchse auf der Vorderseite des Steuergeräts an. Der Ton der Lautsprecher wird automatisch stummgeschaltet.

Wie wähle ich die Audioquelle aus?

Drehen Sie den SOURCE-Schalter am Steuergerät, um zwischen den angeschlossenen Eingängen (Line IN, AUX usw.) zu wählen. Der Name der aktiven Quelle wird angezeigt.

Was tun, wenn der Ton leise oder verzerrt ist?

Überprüfen Sie, ob die Lautstärke nicht auf Minimum steht. Stellen Sie sicher, dass die Kabel richtig angeschlossen sind. Testen Sie eine andere Quelle. Wenn das Problem bestehen bleibt, versuchen Sie, den Assassin-Modus zu deaktivieren.

Wie befestige ich die Gummifüße?

Entfernen Sie die Schutzfolie und kleben Sie einen Fuß auf jede Ecke der rechten Platte des Steuergeräts. Dies sorgt für bessere Stabilität, wenn Sie das Steuergerät flach hinlegen.

Kann ich dieses Set mit einem Fernseher verwenden?

Ja, wenn Ihr Fernseher einen Audioausgang (3,5-mm-Klinke oder RCA) hat, schließen Sie ihn an den Line IN- oder AUX-Eingang an. Sie profitieren von einem verbesserten Klang.

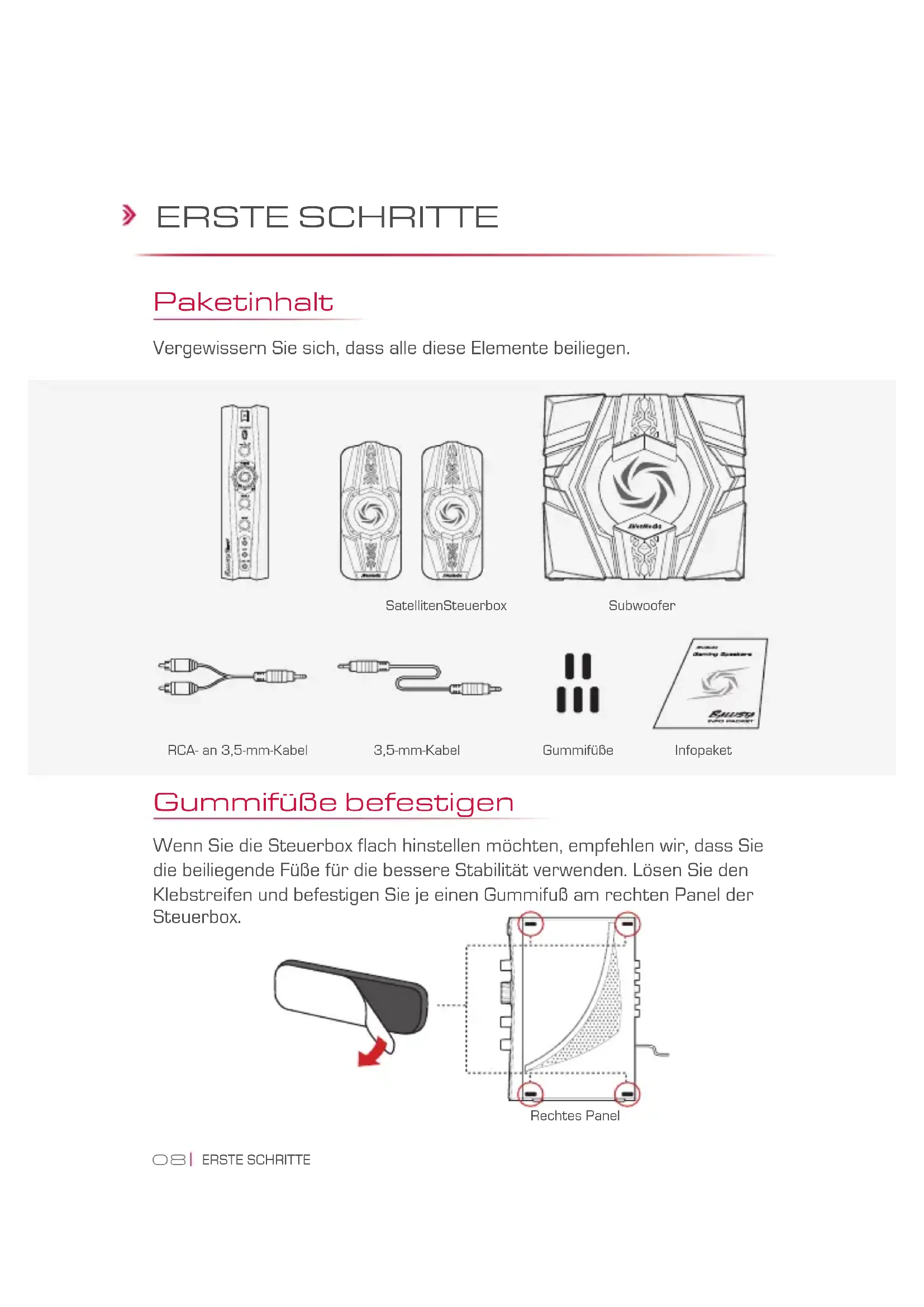

BEDIENUNGSANLEITUNG Ballista Trinity GS315 AVERMEDIA

Vergewissern Sie sich, dass alle diese Elemente beiliegen.

RCA- an 3,5-mm-Kabel

3,5-mm-Kabel

Gummifüße

Infopaket

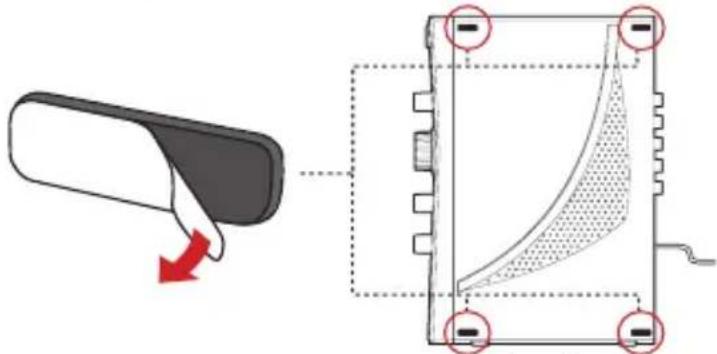

Gummifüße befestigen

Wenn Sie die Steuerbox flach hinstellen möchten, empfehlen wir, dass Sie die beiliegende Füße für die bessere Stabilität verwenden. Lösen Sie den Klebstreifen und befestigen Sie je einen Gummifuß am rechten Panel der Steuerbox.

1 Netztaste 10 Mikrofonausgang
2 Assassin-Modustaste 11 Aux-Eingang
3 Quelle-Schalter 12 Audioeingang links
4 Lautstärkeregler 13 Audioeingang rechts
5 Treble-Knopf 14 Lautsprecherausgang, links
6 Bass-Knopf 15 Lautsprecherausgang, rechts
7 Kopfhörerausgang 16 Subwoofer-Ausgang
8 Mikrofonausgang 17 AC-Eingang
9 Leitungseingang

ANSCHLUSS

Um Beschädigungen Ihrer Lautsprecher oder der Anlage zu vermeiden, verringern Sie die Lautstärke und schalten alle Geräte ab, bevor Sie die Anschlüsse herstellen.

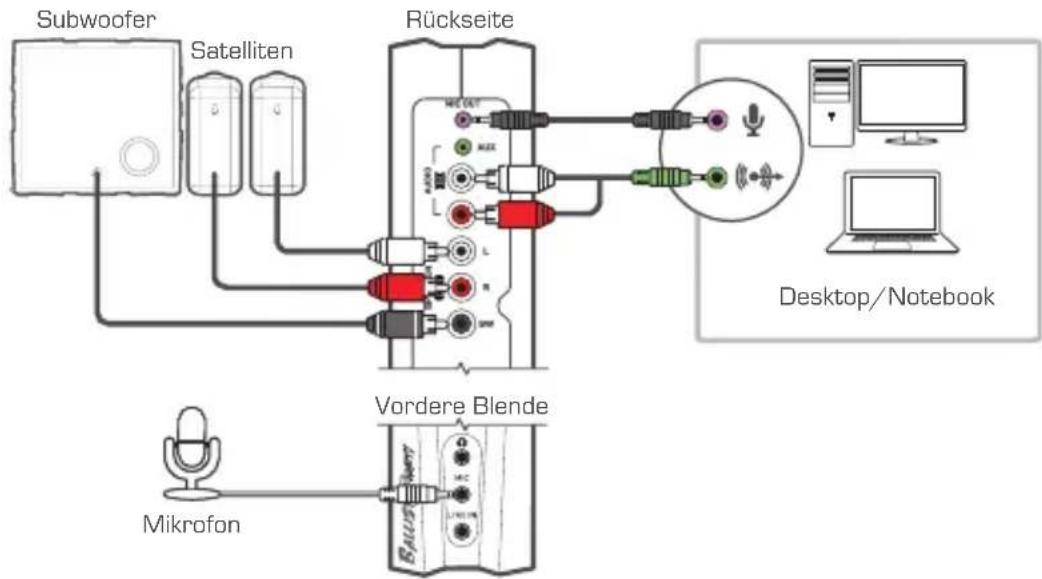

PC & Microphone

Verbinden Sie Ihre Satelliten, den Subwoofer und PC-Audio mit der 1. Steuerbox.

Verbinden Sie die Steuerbox mit einer Wandsteckdose.2.

Schalten Sie Ihre Ballista Trinity mit der Netztaste ein.3.

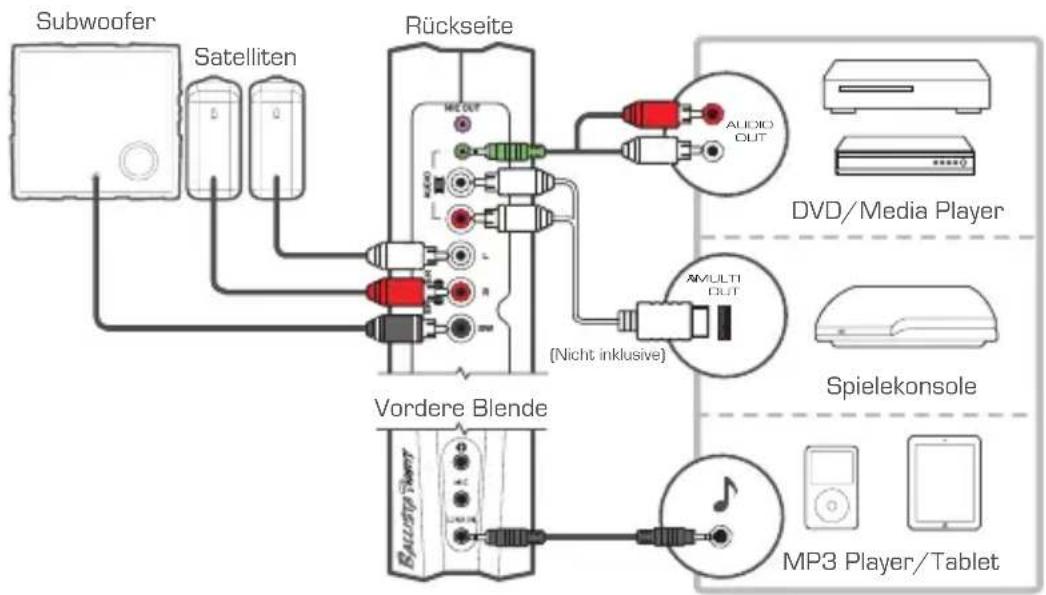

Konsole & Andere Quellen

DE

Verbinden Sie Ihre Satelliten, den Subwoofer, Spielekonsole und andere 1. Audioquellen mit der Steuerbox.

Verbinden Sie die Steuerbox mit einer Wandsteckdose.2.

Schalten Sie Ihre Ballista Trinity mit der Netztaste ein.3.

BEDIENUNG

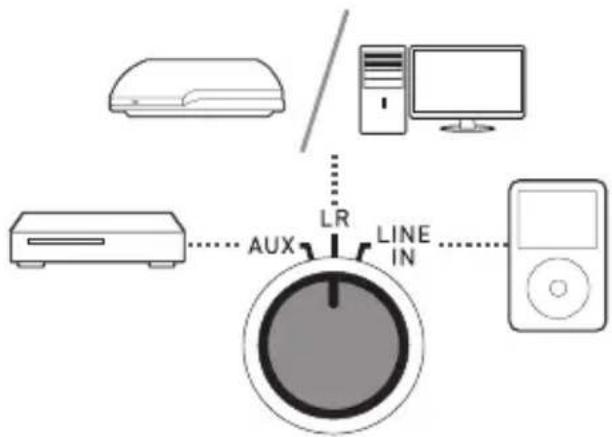

Audioquellen umschalten

Drehen Sie den Quelle-Schalter, um Ihre Audioquellen auszuwählen.


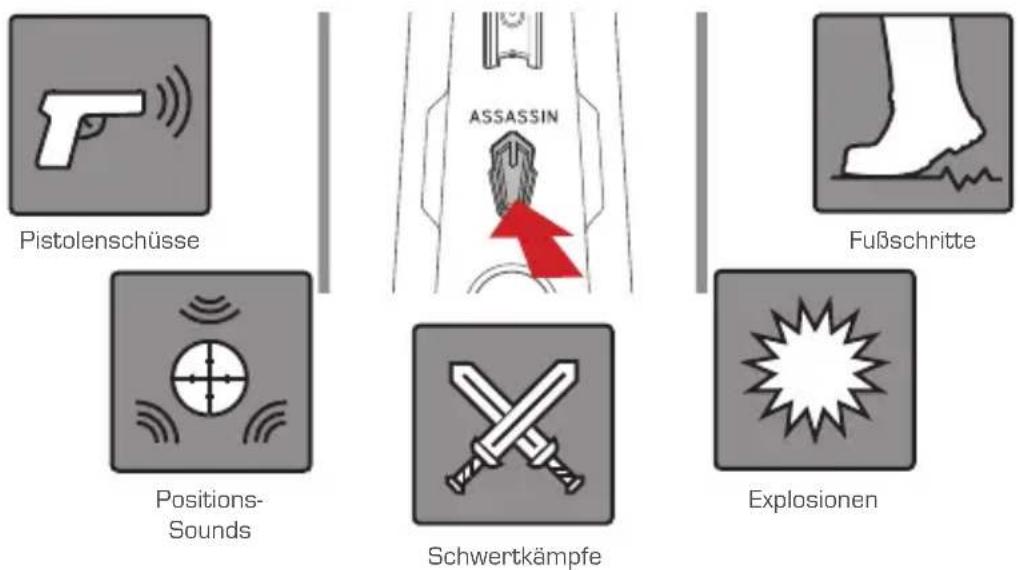

Assassin-Modus

Aktivieren Sie den Assassin-Modus, um viele Sound-Effekte zu optimieren: Dieser Modus ermöglicht kristallklares Treble und starke Bässe selbst bei geringer Lautstärke.
